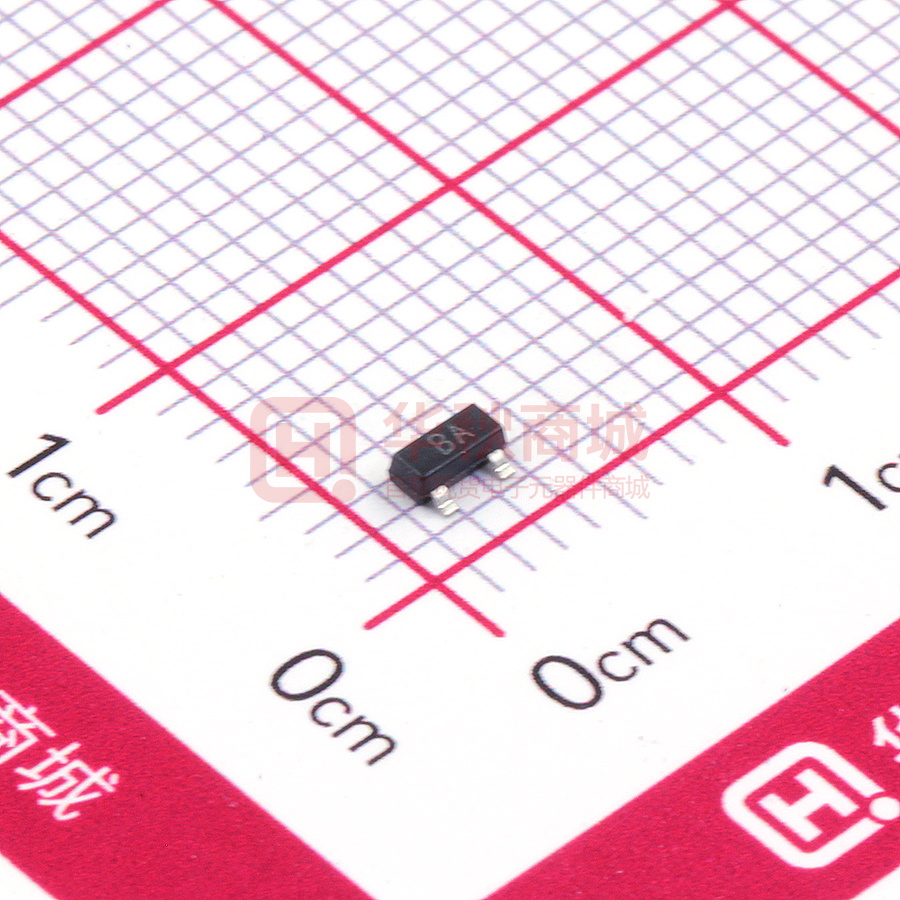

A1015
PNP Silicon Epitaxial Planar Transistor
SOT-23
FEATURES
z
High voltage and high current
Excellent hFE Linearity
z
Complementary to C1815
z
1. BASE
2. EMITTER
3. COLLECTOR
MAXIMUM RATINGS (Ta=25℃ unless otherwise noted)
Symbol
Value
Parameter
Unit
VCBO
Collector-Base Voltage
-50
V
VCEO
Collector-Emitter Voltage
-50
V
VEBO
Emitter-Base Voltage
-5
V
IC
Collector Current -Continuous
-150
PC
Collector Power Dissipation
200
mW
TJ
Junction Temperature
150
℃
Tstg
Storage Temperature
-55~+150
℃
mA
ELECTRICAL CHARACTERISTICS (Ta=25℃ unless otherwise specified)
Parameter
Symbol
Test conditions
Min
Typ
Max
Unit
Collector-base breakdown voltage
V(BR)CBO
-100u A,IE 0
IC= =
-50
V
Collector-emitter breakdown voltage
V(BR)CEO
IC=
= -0.1mA, IB 0
-50
V
Emitter-base breakdown voltage
V(BR)EBO
IE= =
-100 u A, IC 0
-5
V
Collector cut-off current
ICBO
=
VCB= -50V ,IE 0
Collector cut-off current
ICEO
V=
CE= -50V , IB 0
Emitter cut-off current
IEBO
DC current gain
hFE
=
VEB= - 5V, I C 0
VCE= -6V,IC= -2mA
-0.1
ȝA
-1
ȝA
-0.1
ȝA
400
130
Collector-emitter saturation voltage
VCE(sat)
IC=-100 mA, IB= -10mA
-0.3
V
Base-emitter saturation voltage
VBE(sat)
IC=-100 mA, IB= -10mA
-1.1
V
fT
Transition frequency
VCE= -10V,IC= -1mA
f=30MHz
80
MHz
CLASSIFICATION OF hFE
Rank
Range
www.slkormicro.com
L
H
130-200
200- 400
A1015
IC
-3.6
VCE
——
-10uA
-3.2
-7uA
-6uA
-5uA
-1.6
-4uA
-1.2
-3uA
-0.8
Ta=25℃
100
-2uA
IB=-1uA
-0.4
COMMON EMITTER
VCE= -6V
-0.0
-0
-2
-4
-6
-8
-10
COLLECTOR-EMITTER VOLTAGE
VCEsat
——
10
-0.1
-12
-1
-10
-100 -200
COLLECTOR CURRENT
VCE (V)
IC
VBEsat ——
-1200
BASE-EMITTER SATURATION
VOLTAGE VBEsat (mV)
-500
COLLECTOR-EMITTER SATURATION
VOLTAGE VCEsat (mV)
IC
hFE
-8uA
-2.0
——
Ta=100℃
DC CURRENT GAIN
(mA)
-2.4
COLLECTOR CURRENT
IC
-9uA
-2.8
hFE
1000
COMMON
EMITTER
Ta=25℃
-100
Ta=100 ℃
Ta=25℃
IC
(mA)
IC
-900
Ta=25℃
Ta=100 ℃
-600
β=10
β=10
-10
-0.3
-1
-10
-100
IC
COLLECTOR CURREMT
IC
——
-1
(mA)
-10
-100
COLLECTOR CURREMT
VBE
-200
fT
1000
——
(mA)
-200
IC
fT
(mA)
TRANSITION FREQUENCY
IC
Ta=
2
Ta=
1
5℃
00 ℃
-10
-1
100
COMMON EMITTER
VCE=-10V
COMMON EMITTER
VCE= -6V
-0.1
-300
-900
-600
Ta=25℃
10
-0.1
-1200
-1
BASE-EMMITER VOLTAGE VBE (mV)
Cob/Cib
——
COLLECTOR POWER DISSIPATION
PC (mW)
CAPACITANCE
C
Cib
Cob
1
-0.1
-1
REVERSE VOLTAGE
www.slkormicro.com
——
IC
(mA)
Ta
f=1MHz
IE=0/IC=0
Ta=25 ℃
10
PC
250
-100
-10
COLLECTOR CURRENT
VCB/VEB
30
(pF)
IC
(MHz)
-100
COLLECTOR CURRENT
-300
-200
-10
V R (V)
-20
200
150
100
50
0
0
25
50
75
100
AMBIENT TEMPERATURE
T a (℃ )
125
150
A1015
Symbol
A
A1
A2
b
c
D
E
E1
e
e1
L
L1
θ
www.slkormicro.com
Dimensions In Millimeters
Min
Max
0.900
1.150
0.000
0.100
0.900
1.050
0.300
0.500
0.080
0.150
2.800
3.000
1.200
1.400
2.250
2.550
0.950 TYP
1.800
2.000
0.550 REF
0.300
0.500
0°
8°
Dimensions In Inches
Min
Max
0.035
0.045
0.000
0.004
0.035
0.041
0.012
0.020
0.003
0.006
0.110
0.118
0.047
0.055
0.089
0.100
0.037 TYP
0.071
0.079
0.022 REF
0.012
0.020
0°
8°
