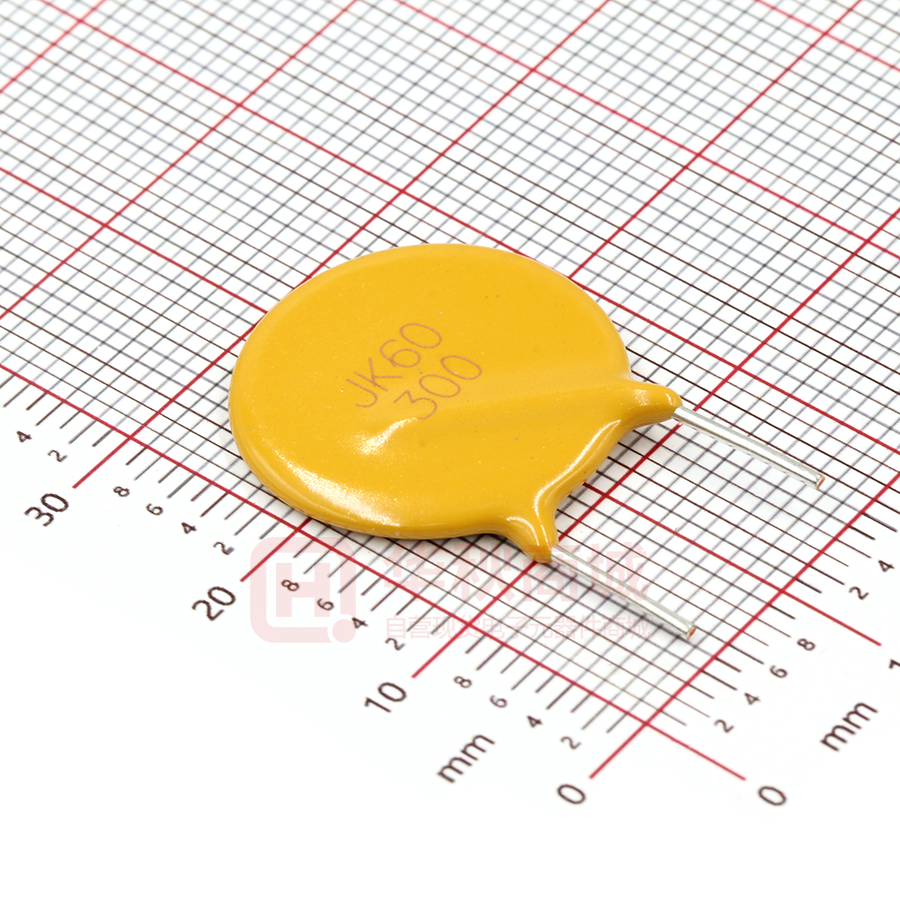

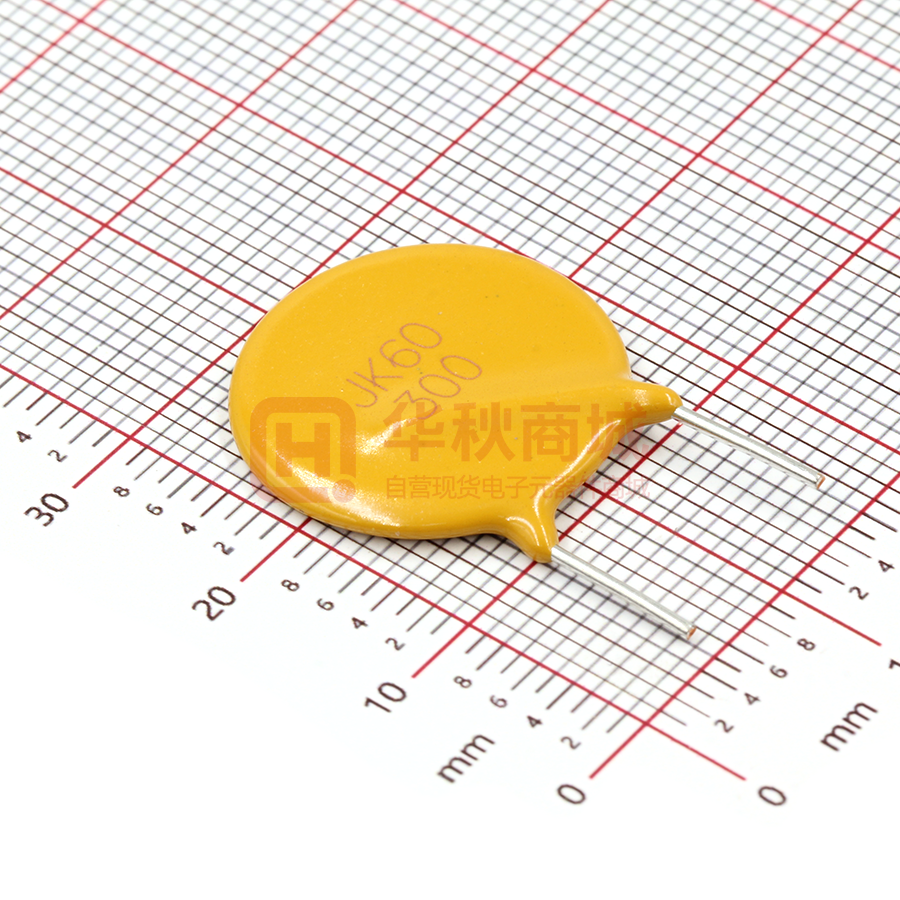

JK60-300

版本：2022A JK60-300 高分子 PTC 热敏电阻产品规格书 文件编号：Q/JKTD－60－300 第1页：共2页 外形及尺寸： A：21.3mm.（最大值） B：26.4mm.（最大值） C：3.0mm.（最大值） D：10.2±0.75mm E：≥4.6mm 引线材料：镀锡金属线，Φ0.80 mm. 包封材料：阻燃环氧粉料，符合 UL94V-0 要求 电气性能： 最大过载电流 40 ADC 最大电压 25℃±2 C最大不动作电流 3.0A 25℃±2 C最小动作电流 6.0A 起始零功率电阻 0.04-0.08Ω 动作后 1 小时最大电阻 0.12Ω o 60 VDC o 检测条件及交收标准： 检测项目 测试条件 起始零功率电阻 o 25℃±2 C，置于空气中 o 25℃±2 C，3.0A，维持60min 不动作电流 o 交收标准 0.04-0.08Ω 不动作 典型动作时间 25℃±2 C，15.0A， 12V 小于8S 动作耐久性 60V,40A,24hr 不起明火或燃烧 工作温度：-40℃ 到 85℃ 型号说明： JK 60 － 300 维持电流 耐压值 金科系列产品 版号：2022A JK60-300 高分子 PTC 热敏电阻产品规格书 文件编号：Q/JKTD－60－300 第2页：共2页 焊接方法 波峰焊 焊接温度：245℃~260℃ 焊接时间：≤5sec. 手工焊接 焊接温度：280℃~300℃ S焊接时间：≤2sec. 焊接位置：可恢复保险丝底部引线 ≥ 6mm 工作电流随温度变化表（A）(仅供参考) 型号 JK60-300 工作温度和工作电流折减比例（℃） -40℃ -20℃ 0℃ 25℃ 30℃ 40℃ 50℃ 60℃ 70℃ 85℃ 4.41 4.08 3.57 3.0 2.70 2.43 2.16 1.89 1.62 1.2 包装和存储 200 片/包 。 储存 最高环境温度不得超过 40℃，储存温度高于 40℃可能导致包装材料变形，推荐用于储存的最大相对湿度为 60％。高温高湿可加速引线镀锡层的氧化和降低元件的可焊性。密封塑料袋和干燥剂应用于减少引线的氧 化，并且只能在使用前打开。产品不得存放在含有酸或碱的有害气体或存在其他有害物质。密封状态可储存 1 年，超期建议返回我司检测。 警告： 使用本产品前请阅读本说明书。 •使用 PPTC 超出最大额定值或使用不当可能导致设备损坏，电弧和火焰。 •PPTC 用于防止偶然的过电流或过热故障条件，并且不应在重复故障条件或长时间跳闸事件时使用。 •如果器件的处理方式与电子元器件推荐的电子、热学和机械程序不一致，器件性能可能会受到负面影响。 •使用电路中具有大电感的 PPTC 会产生高于 PPTC 额定电压的电路电压。 •避免影响 PPTC 设备的热膨胀，如压力下或安装在有限的空间内。 •使用某些硅基油或某些侵蚀性溶剂污染 PPTC 材料可能会对设备的性能产生不利影响。可以使用标准方法清 洁 PPTC。 注意： 该规范旨在提出产品应用和技术数据，以帮助用户在生产电路设备选择 PPTC。但是用户应对各产品的适用 性进行独立评估和测试。金瑞就信息的正确性或完整性做出保证。金瑞唯一的义务是金瑞销售的产品符合标 准条件，金瑞不会因销售，转售或误用造成的任何偶然、即期或间接损失承担责任。金瑞保留更改本规范中 包含的任何产品信息的权利，恕不另行通知。 电话：0755－26546327 26584158（20线） 传 真：0755－26546562 网站：www.JKPPTC.com E-mail:customer@jkpptc.com 深圳市金瑞电子材料有限公司 地址：深圳市龙华区观湖街道鹭湖社区五和大道310号金科工业园A座601
