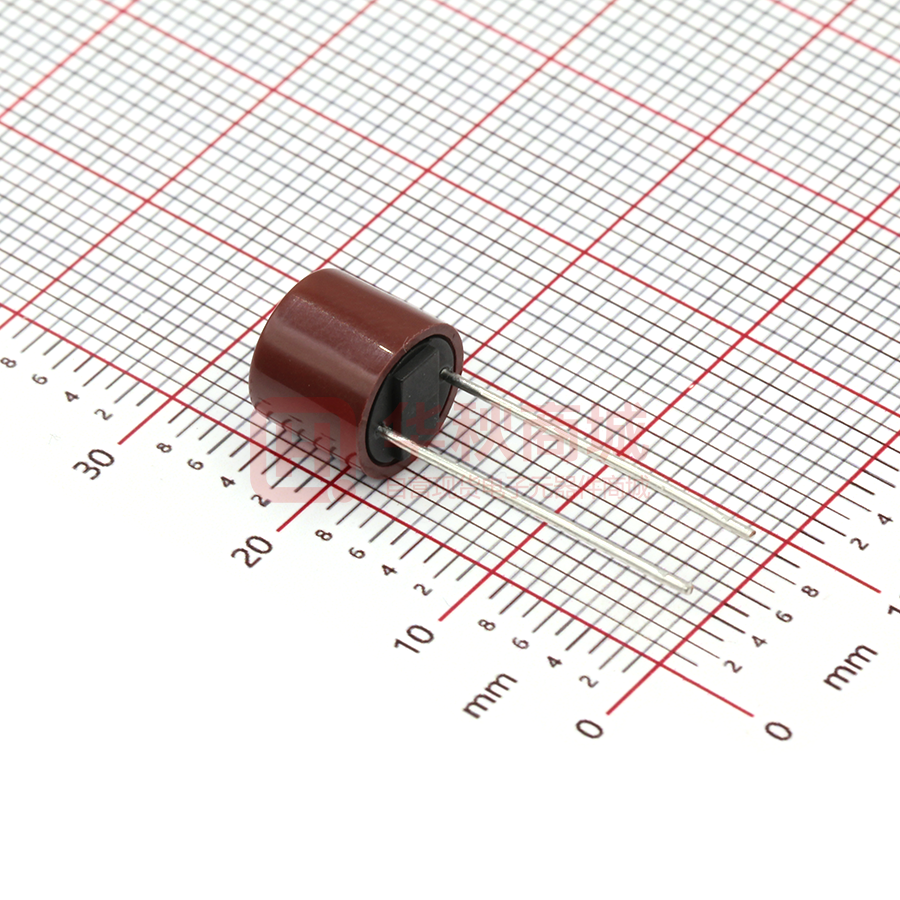

5TR.05002R1BT

5TR 产品规格书 1．适用范围 本保险丝适用于保护家用电器、电子仪器,电源供应器、显示器等。 2．材料 壳体：塑胶 熔丝：合金 引脚：镀锡铜线 3．结构尺寸 3.1 壳体 壳体应印字清晰，且无开裂、位移等不良。 阻燃等级：94V0 3.2 端子 5TR 保险丝端子应固定牢固，产品未被损坏时，端子就不可能被拆卸。 端子应承受如下的作用力而没有损坏： 拉力试验：固定壳体，对引脚施加大小为 10N 的水平拉力，保险丝应无任何损坏。 推力试验：固定壳体，对引脚施加大小为 2N 的水平推力，保险丝应无任何损坏。 弯曲试验：本试验只适用于引脚长度大于 5mm 的产品，在距离壳体 2～3mm 的地方将引脚 弯折 90°1 次，并施加大小为 5N 的拉力，保险丝应无任何损坏。 4．电气特性 4.1 测试条件 全部测试条件都应在下列大气条件下进行： --温度 15℃±35℃; --相对湿度：45%～75%； 5 4 --大气压力：8.6x10 Pa～1.06x10 Pa 4.2 预飞弧/时间电流特性 熔断时间 测试电流 150% 210% 275% 400% 1000% Min 最小 Max 最大 1h 400ms 150ms 20ms 2min 10s 3s 150ms 5. 分断能力 用 250V AC 35A 或 10In(取其中最大者，In 代表保险丝额定电流)电路做分断能力 测试，保险丝分断电路后，不应出现壳体破裂（注：壳体可出现裂纹但不应脱离保险管） 、穿 孔、标记难以辨认等现象，两脚 的绝缘电阻应不小于 0.1MΩ。 6．标志 1）额定电流； 2）额定电压； 3）特性符号 T； 4）本体上应印有本司标 。 7．包装 根据客户要求。 拟制：陈建珍 05.4.9 审核： 批准：
