MS6364

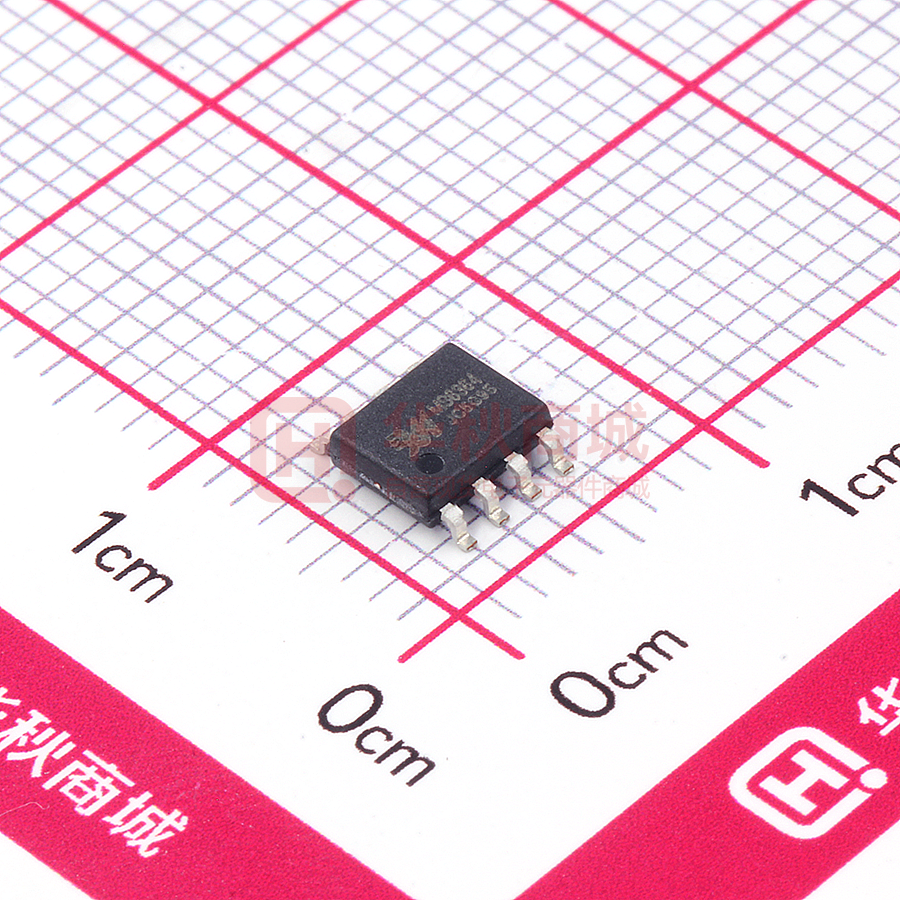

瑞盟科技 MS6364 三通道 6 阶标清视频滤波驱动 MS6364 芯片概述 MS6364 是一个 3 通道视频缓冲器，它内部集成 6dB 增益的轨到轨输出驱动器和 6 阶输出重建 滤波器。MS6364 的-3dB 带宽为 10MHz，压摆率为 46V/us。MS6364 比无源 LC 滤波器与外加驱动的 解决方案能提供更好的图像质量。它单电源供电范围为+2.5V 到+5.5V，并有极低的工作电流 43.5mA，非常适用于电池供电应用。 MS6364 的输入信号为 DAC 的输出，可直流耦合输入或交流耦合输入。内部二极管箝位和偏置 电路可用于交流耦合输入方式。MS6364 还包含内部电平移位电路，从而避免了同步脉冲被截断并 允许直流耦合输出。MS6364 的输出可驱动直流或交流耦合单（150Ω）或双（75Ω）负载。 MS6364 采用 SOIC-8 八管脚封装，ESD 保护可达到 8KV。 主要特点 ● ● ● ● ● ● ● ● ● ● 3 通道 6 阶 10MHz 过滤器 透明的输入箝位 6dB 增益输出驱动器和驱动双视 频负载 轨到轨输出 输入电压范围包括地 交流或直流耦合输入 交流或直流耦合输出 单电源供电范围为 2.5V 到 5.5V 低功耗，总工作电流为 43.5mA， 单通道 12.2mA SOIC-8 的封装形式 应用 ● ● ● ● ● ● ● ● ● 视频放大器 有线电视和卫星机顶盒 通信设备 消费类视频 便携式和手持式产品 个人视频录像机 DVD 播放机 标清电视 放映机和幻灯机 内部框图 杭州瑞盟科技有限公司 Http://www.relmon.com 版本号： 1.1 2018.04.24 共8页 第1页 瑞盟科技 MS6364 技术指标规范 RL=150Ω连接到地，Vin=1Vpp，Cin=0.1uF，所有输出通过 220uF 电容交流耦合输出，除非另有说明。 参数 测试条件 典型 最小/最大温度变化 +25℃ +25℃ 0℃至 70 -40℃ ℃ -40℃ 单位 至 85℃ 至 125℃ 最大/ 最小 输入特性 输出电平偏移电压 Vin=0V，无负载 235 327 330 340 370 输入偏置电流(Ib) 输入箝位电压（Vclp） Iin= -1mA 箝位充电电流 Vin=Vclp-100mV 输入电阻（Rin） 0.5V
