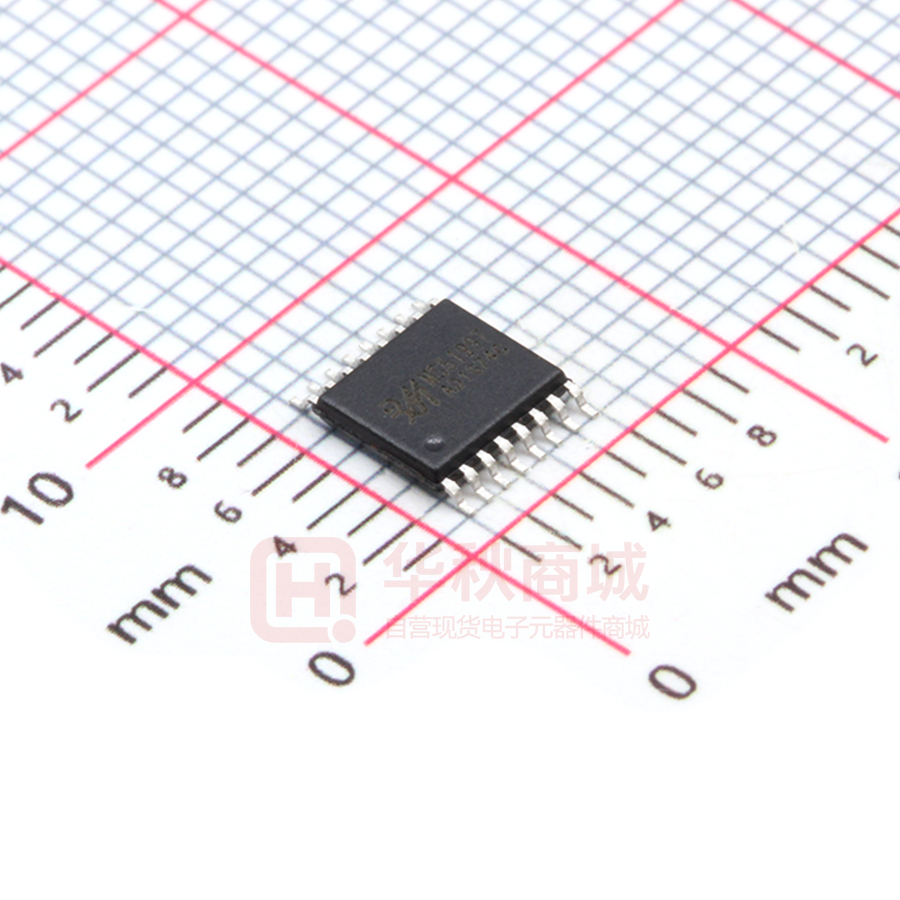

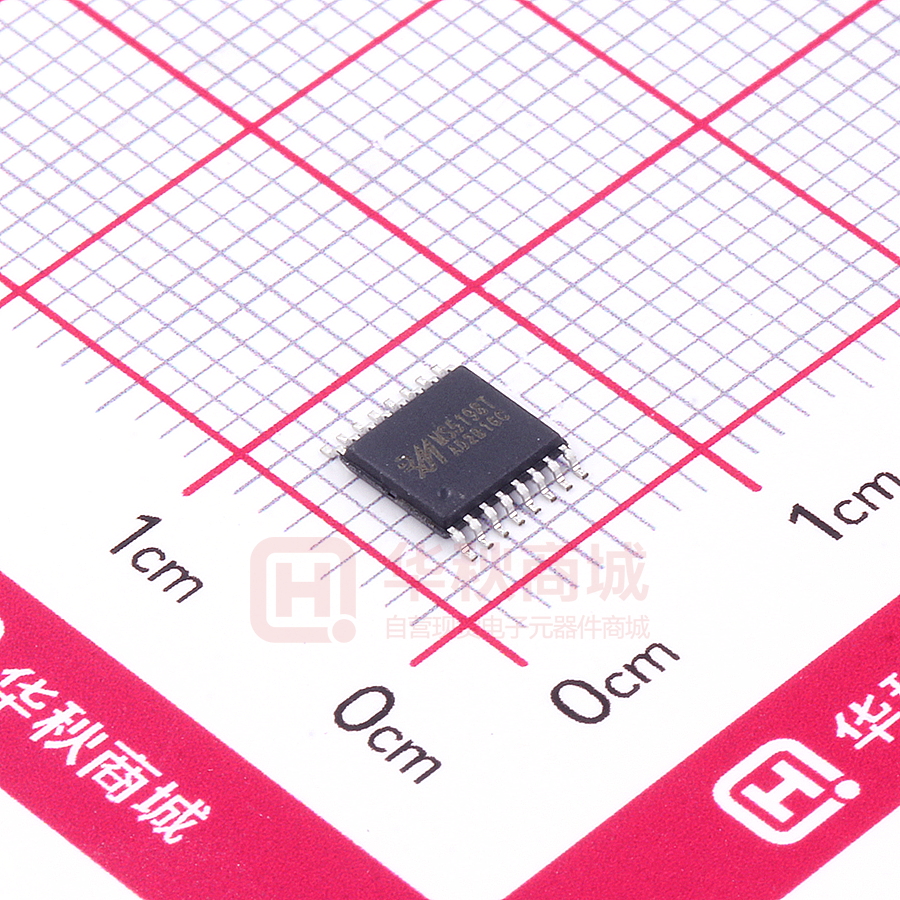

MS5199T

MS5199T

  • 厂商:

    RUIMENG(瑞盟科技)

  • 封装:

    TSSOP-16_4.96X4.4MM

  • 描述:

    低噪声、低功耗、16/24 位∑-ΔADC

  • 数据手册
  • 价格&库存
MS5199T 数据手册
MS5198T/MS5199T 低噪声、低功耗、16/24 位∑-ΔADC 产品简述 MS5198T/MS5199T 为适合高精度测量应用的低功耗、低噪 声、三通道差分输入的 16bit/24bit 模数转换器。其内部集成了 输入缓冲器、仪表放大器,当增益设置为 64,更新速率为 4.17Hz 时,均方根噪声为 10nV。其输出数据更新速率为 4.17Hz 到 470Hz。电源电压范围为 2.7V 到 5.25V, MS5198T/MS5199T TSSOP16 采用了 TSSOP16 封装。 主要特点  RMS 噪声:MS5199T 在 4.17Hz 为 27nV;16.7Hz 为 65nV MS5198T 在 4.17Hz 为 40nV;16.7Hz 为 85nV  功耗:典型值为 380uA  集成低噪声、可编程增益仪表放大器  更新速率:4.17Hz 到 470Hz  集成 3 通道差分输入和内部振荡器  集成 50Hz/60Hz 限波滤波器  集成电源电压检测  电源电压:2.7V 到 5.25V  工作温度范围:-40℃ ~ 105℃ 应用  热电偶和 RTD 测量  衡器应力检测  气体分析和血液分析  工业过程控制和仪器仪表  液相和气相色谱仪  智能发射机  6 位 DVM 产品规格分类 产品 封装形式 丝印名称 MS5199T TSSOP16 MS5199T MS5198T TSSOP16 MS5198T 杭州瑞盟科技有限公司 http://www.relmon.com 版本号:V1.2 2021.04.01 共17页 第1页 MS5198T/MS5199T 管脚排列图 杭州瑞盟科技有限公司 http://www.relmon.com 版本号:V1.2 2021.04.01 共17页 第2页 MS5198T/MS5199T 管脚排列 管脚编号 管脚名称 管脚属性 管脚描述 1 SCLK I 串行时钟输入。 2 CS I 片选输入引脚。 3 AIN3+/P1 I/O 模拟通道 3 正输入/数字输出引脚。 4 AIN3-/P2 I/O 模拟通道 3 负输入/数字输出引脚。 5 AIN1+ I 模拟通道 1 正输入引脚。 6 AIN1- I 模拟通道 1 负输入引脚。 7 AIN2+ I 模拟通道 2 正输入引脚。 8 AIN2- I 模拟通道 2 负输入引脚。 9 REFIN+ I 正基准电压输 入引脚。 10 REFIN- I 负基准电压输入引脚。 11 PSW I 到地的低端电源开关 12 GND I 地 13 AVDD POWER 模拟电源电压(2.7V 至 5.25 V)。 14 DVDD POWER 数 字接口电源引脚。 15 DOUT/RDY O 串行数据输出/数据就绪输出引脚。 16 DIN I 串行数据输入。 杭州瑞盟科技有限公司 http://www.relmon.com 版本号:V1.2 2021.04.01 共17页 第3页 MS5198T/MS5199T 内部框图 杭州瑞盟科技有限公司 http://www.relmon.com 版本号:V1.2 2021.04.01 共17页 第4页 MS5198T/MS5199T 极限参数 绝对最大额定值 注意:应用中任何情况下都不允许超过下表中的最大额定值 参 数 符号 额定值 单位 模拟电源电压范围 AVDD -0.3 到+7.0 V 数字电源电压范围 DVDD -0.3 到+7.0 V 模拟输入电压范围 AIN -0.3 到 AVDD+0.3 V 参考电压范围 VREFIN -0.3 到 AVDD+0.3 V -0.3 到 DVDD+0.3 V -0.3 到 DVDD+0.3 V 输入端口电流 10 mA 工作温度范围 -40 至 105 ℃ -60 至 150 ℃ 焊接温度(10 sec) 260 ℃ ESD 电压(HBM) 4000 V 数字输入电压范围 数字输出电压范围 储存温度范围 杭州瑞盟科技有限公司 http://www.relmon.com V(LE) Tstg 版本号:V1.2 2021.04.01 共17页 第5页 MS5198T/MS5199T 电气参数 AVDD=2.7V到5.25V;DVDD=2.7V到5.25V;GND=0V;REFIN(+)=AVDD;REFIN(-)=0V。除非另外标注,参数为全 温度范围。 参数 测试条件 最小值 典型值 最大值 单位 ADC通道 输出速率 4.17-470 Hz 无失码精度 24/16 Bits 精度 见表5和表8 输出噪声和速率 见表5和表8 ±15 积分非线性 ppmofFS R 失调误差 ±1 uV 失调误差温漂 ±10 nV/℃ 满幅误差 ±10 uV 增益温漂 1 ppm/℃ AIN=1V/gain,增益大于4 电源抑制比 80 dB 模拟输入 ±VREF/gain 差分输入电压范围 VCM= (AINP + AINN)/2, 共模电压 增益= 4 to 128 buffered模式或打开 内部仪表放大器时 0.5 V GND- AVDD+ 30mV 30mV GND+ AVDD+ 100mV 30mV 打开输入仪表放大器,Gain=4 到 GND+ AVDD- 128 300mV 1.1 关闭输入 buffer,Gain=1 或 2 打开输入 buffer,Gain=1 或 2 模拟输入最小电压 V V V V Gain = 1 or 2, update rate < 100 Hz ±1 nA Gain = 4 to 128, update rate < 100 Hz ±250 pA ±1 nA 模拟输入电流 AIN3(+)/AIN3(−), update rate < 100 Hz 杭州瑞盟科技有限公司 http://www.relmon.com 版本号:V1.2 2021.04.01 共17页 第6页 MS5198T/MS5199T buffered模式或打开 内部仪表放大器时 ±2 pA/℃ ±400 nA/V ±50 pA/V/℃ 模拟输入电流温漂 关闭输入buffer时模 拟输入电流相对于 电压 关闭输入buffer时模 拟输入电流温漂 直流状态, AIN = 1 V/gain, gain ≥ 4 共模抑制 50 ± 1 Hz, 60 ± 1 Hz (FS[3:0] = 1010)6 50 ± 1 Hz (FS[3:0] = 10016), 60 ± 1 Hz (FS[3:0] = 10006) 100 dB 100 dB 100 dB 参考电压 0.1 参考电压值 参考电压输入平均 电流 参考电压输入平均 电流温漂 共模抑制 2.5 AVDD V 400 nA/V ±0.03 nA/V/℃ 100 dB 低端电源开关 AVDD=5V 7 Ω AVDD=3V 9 Ω 持续电流 30 mA 导通电阻 可流过电流 数字输出(P1和P2脚) AVDD=3 V, ISOURCE=100 μA 输出高电平 AVDD=5 V, ISOURCE=200 μA AVDD- V 0.6 4 V AVDD=3 V, ISINK=100 μA 0.4 V AVDD=5 V, ISINK=800 μA 0.4 V 输出低电平 内部时钟 杭州瑞盟科技有限公司 http://www.relmon.com 版本号:V1.2 2021.04.01 共17页 第7页 MS5198T/MS5199T 64±3% 频率 KHz 逻辑输入 CS输入低电压 DVDD=5V 0.8 V DVDD=3V 0.4 V CS输入高电压 2.0 V SCLK和DIN输入高电 DVDD=5V 1.4 2 V 平阈值 DVDD=3V 0.9 2 V SCLK和DIN输入低电 DVDD=5V 0.8 1.7 V 平阈值 DVDD=3V 0.4 1.35 V SCLK和DIN输入迟滞 DVDD=5V 0.1 0.17 V 窗口 DVDD=3V 0.06 0.13 V ±10 uA 输入电流 10 输入电容 pF 数字逻辑输出 AVDD=3 V, ISOURCE=100 μA 输出高电平 AVDD=5 V, ISOURCE=200 μA 输出低电平 DVDD- V 0.6 4 V AVDD=3 V, ISINK=100 μA 0.4 V AVDD=5 V, ISINK=1.6mA 0.4 V ±10 uA 悬空态漏电流 10 悬空态输出电容 pF 系统校准 1.05*FS 满幅校准 -1.05*FS 零点校准 杭州瑞盟科技有限公司 http://www.relmon.com 版本号:V1.2 V V 2021.04.01 共17页 第8页 MS5198T/MS5199T 电源功耗 电源电压 AVDD 2.7 5.25 V DVDD 2.7 5.25 V 110 140 uA 125 140 130 180 uA 165 180 uA 300 400 uA 350 400 uA 380 500 uA 440 500 uA 1 uA AVDD= 3V 关闭输入buffer AVDD= 5V AVDD= 3V 打开输入buffer,增益设置1和2 AVDD= 5V 电源电流 AVDD= 3V AVDD= MS5198,增益设置4到128 5V AVDD= 3V AVDD= MS5199,增益设置4到128 5V 关断电流 杭州瑞盟科技有限公司 http://www.relmon.com 版本号:V1.2 2021.04.01 共17页 第9页 MS5198T/MS5199T 输出噪声和分辨率 下表给出了一些更新速率和增益设置下的 MS5199T 的输出均方根噪声。所提供的数据是针对双极 性输入范围 以及采用 2.5V 外部基 准电压源而言。这些数值为典型,条件为差分输入电压为 0V。必须 注意 , 有效分辨率 是利用均方根噪声计算得出。 MS5199T采用2.5V参考电压时,输出噪声有效值(uV)相对于增益和转换速率的关系 转换速率 增益1 增益2 增益4 增益8 增益16 增益32 增益64 增益128 4.17Hz 0.451 0.316 0.135 0.073 0.037 0.023 0.008 0.010 8.33Hz 0.676 0.473 0.259 0.090 0.068 0.032 0.017 0.019 16.7Hz 1.217 0.699 0.406 0.214 0.085 0.051 0.021 0.019 33.2Hz 1.893 1.420 0.834 0.372 0.256 0.094 0.058 0.042 62Hz 1.938 1.555 0.856 0.417 0.194 0.096 0.057 0.052 123Hz 3.246 2.998 1.138 0.659 0.287 0.144 0.068 0.075 242Hz 8.880 5.657 1.893 1.195 0.696 0.424 0.168 0.140 470Hz 5.229 4.711 2.558 1.037 0.552 0.317 0.156 0.175 MS5199T采用2.5V参考电压时,有效精度相对于增益和转换速率的关系 转换速率 增益1 增益2 增益4 增益8 增益16 增益32 增益64 增益128 4.17Hz 23.1 22.6 22.8 22.7 22.7 22.4 22.8 21.6 8.33Hz 22.5 22.0 21.9 22.4 21.8 21.9 21.8 20.7 16.7Hz 21.7 21.5 21.3 21.2 21.5 21.3 21.5 20.7 33.2Hz 21.0 20.5 20.2 20.4 19.9 20.4 20.1 19.5 62Hz 21.0 20.3 20.2 20.2 20.3 20.3 20.1 19.2 123Hz 20.3 19.4 19.8 19.6 19.8 19.8 19.8 18.7 242Hz 18.8 18.5 19.0 18.7 18.5 18.2 18.5 17.8 470Hz 19.6 18.7 18.6 18.9 18.8 18.6 18.6 17.5 杭州瑞盟科技有限公司 http://www.relmon.com 版本号:V1.2 2021.04.01 共17页 第10页 MS5198T/MS5199T 下表给出了一些更新速率和增益设置下的 MS5198T 的输出均方根噪声。所提供的数据是针对双极 性输入范围、采用 2.5V 外部基 准电压。这些数值为差分输入电压为 0V 时的典型值。注意 ,有效分辨 率 是利用均方根噪声计算得出。 MS5198T输出噪声有效值(uV)相对于增益和转换速率的关系: 转换速率 增益1 增益2 增益4 增益8 增益16 增益32 增益64 增益128 4.17Hz 0.496 0.361 0.180 0.079 0.042 0.021 0.011 0.013 8.33Hz 0.676 0.473 0.237 0.135 0.073 0.030 0.018 0.012 16.7Hz 1.082 0.947 0.349 0.225 0.099 0.046 0.025 0.016 33.2Hz 1.668 1.172 0.518 0.304 0.144 0.072 0.042 0.026 62Hz 2.164 1.916 0.687 0.423 0.194 0.108 0.050 0.059 123Hz 3.065 2.840 1.183 0.642 0.344 0.182 0.101 0.061 242Hz 6.626 7.708 2.783 1.268 0.716 0.347 0.164 0.206 470Hz 5.860 6.897 2.660 1.211 0.569 0.256 0.132 0.165 MS5198T有效精度相对于增益和转换速率的关系: 转换速率 增益1 增益2 增益4 增益8 增益16 增益32 增益64 增益128 4.17Hz 16 16 16 16 16 16 16 16 8.33Hz 16 16 16 16 16 16 16 16 16.7Hz 16 16 16 16 16 16 16 16 33.2Hz 16 16 16 16 16 16 16 16 62Hz 16 16 16 16 16 16 16 16 123Hz 16 16 16 16 16 16 16 16 242Hz 16 16 16 16 16 16 16 16 470Hz 16 16 16 16 16 16 16 16 杭州瑞盟科技有限公司 http://www.relmon.com 版本号:V1.2 2021.04.01 共17页 第11页 MS5198T/MS5199T 典型特性曲线 MS5199T 噪声(AVDD=4V,VREF = 2.048, Gain = 64, Update Rate = 4.17 Hz) MS5199T 噪声分布柱状图(AVDD=4V,VREF = 2.048, Gain = 64, Update Rate = 4.17 Hz) 杭州瑞盟科技有限公司 http://www.relmon.com 版本号:V1.2 2021.04.01 共17页 第12页 MS5198T/MS5199T MS5199T 噪声(AVDD=4V,VREF = 2.048, Gain = 64, Update Rate = 16.7 Hz) MS5199T 噪声分布柱状图(AVDD=4V,VREF = 2.048, Gain = 64, Update Rate = 16.7 Hz) 杭州瑞盟科技有限公司 http://www.relmon.com 版本号:V1.2 2021.04.01 共17页 第13页 MS5198T/MS5199T 典型应用图 衡器: 下图是 MS5198T/MS5199T 用作衡器应用的示意图。 杭州瑞盟科技有限公司 http://www.relmon.com 版本号:V1.2 2021.04.01 共17页 第14页 MS5198T/MS5199T 封装外形图 TSSOP16: 毫米 符号 最小 典型 最大 A - - 1.20 A1 0.05 - 0.15 A2 0.90 1.00 1.05 A3 0.39 0.44 0.49 b 0.20 - 0.29 b1 0.19 0.22 0.25 c 0.13 - 0.18 c1 0.12 0.13 0.14 D 4.86 4.96 5.06 E 6.20 6.40 6.60 E1 4.30 4.40 4.50 e L 0.65BSC 0.45 0.60 L1 θ 杭州瑞盟科技有限公司 http://www.relmon.com 0.75 1.00BSC 0 - 版本号:V1.2 8° 2021.04.01 共17页 第15页 MS5198T/MS5199T 包装规范 一、印章内容介绍 MS5198T/MS5199T:产品型号 XXXXXX:生产批号 二、印章规范要求 采用激光打印,整体居中且采用 Arial 字体。 三、包装规范说明 型号 封装形式 只/卷 卷/盒 只/盒 盒/箱 只/箱 MS5198T TSSOP16 3000 1 3000 8 24000 MS5199T TSSOP16 3000 1 3000 8 24000 杭州瑞盟科技有限公司 http://www.relmon.com 版本号:V1.2 2021.04.01 共17页 第16页 MS5198T/MS5199T MOS电路操作注意事项: 静电在很多地方都会产生,采取下面的预防措施,可以有效防止 MOS 电路由于受静电 放电的影响而引起的损坏: 1、操作人员要通过防静电腕带接地。 2、设备外壳必须接地。 3、装配过程中使用的工具必须接地。 4、必须采用导体包装或抗静电材料包装或运输。 +86-571-89966911 杭州市滨江区伟业路 1 号 http:// www.relmon.com 高新软件园 9 号楼 701 室 杭州瑞盟科技有限公司 http://www.relmon.com 版本号:V1.2 2021.04.01 共17页 第17页
