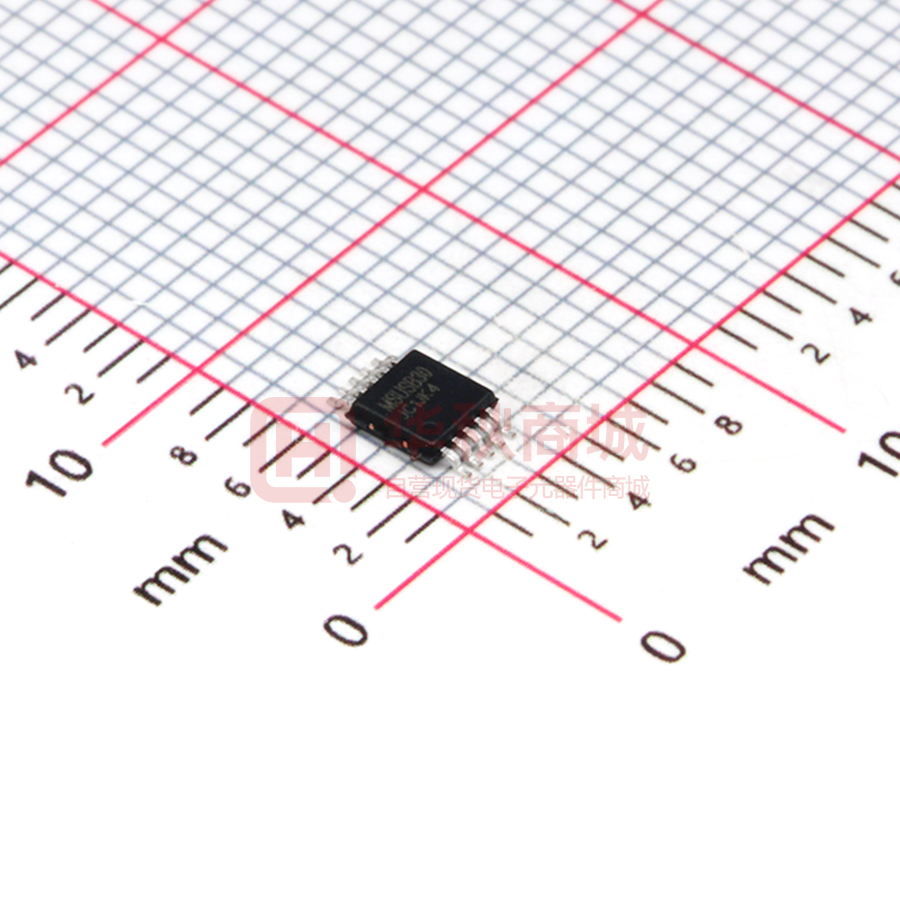

MSUSB30

MSUSB30 高速 USB2.0 双刀双掷模拟开关 一、概述 MSUSB30 是一款高速、低功耗双刀双掷 USB 模拟开关芯片，其工作电压范 围是+1.8V 至+4.3V。其具有低的码间偏移、高的通道噪声隔离度、大带宽特性。 D+/D-端口具有+5.25V 故障保护，可防止开关与 USB 总线电源短路时损坏器件。 主要应用范围包括：具有 USB2.0 接口的手持设备和消费电子如手机、数码 相机、笔记本电脑等。 S 1 10 V+ 1）3V下导通电阻典型值为4.5Ω HSD1+ 2 9 OE 2）码间偏移典型值为50ps HSD2+ 3 8 HSD1- D+ 4 7 HSD2- GND 5 6 D- · 特点 3）低工作电压：+1.8V 至 +4.3V 4）开关速度快： 开启时间：10ns MSOP-10 关断时间：22ns 5）在250MHz下串扰为-41dB 6）当V+=0V时，D+/D-端口可以承受 5.25V的掉电保护 7) 在250MHz下通道隔离度为-41dB 8) 轨对轨输入输出工作范围 9) 工业级温度范围 10)MSOP-10、QFNWB封装 ·产品规格分类 产 品 封 装 形 式 打印名称 MSUSB30 MSOP-10 MSUSB30 MSUSB30N QFNWB 7222 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号：1.2 2017.04.05 共9页 第1页 MSUSB30 ·管脚说明 管脚序号 名称 管脚说明 MSOP-10 QFNWB 10 9 V+ 电源 5 4 GND 地 1 10 S 选择端 9 9 OE 输出使能 2,3,8,7,4, 1，2，6，7， HSD1+, HSD2+, HSD1-, HSD2-, 6 3，5 D+, D- 数据端 ·功能方框图 ·功能表 OE S HSD1+ 、HSD1- HSD2+ 、HSD2- 0 0 开启 关断 0 1 关断 开启 1 X 关断 关断 二、特性 ·极限参数 输入、电源电压范围 -0V 至+4.6V 模拟、数字电压范围 -0V 至+4.6V 数据端最大电流 ±100mA 数据端最大峰值电流 ±100mA 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号：1.2 2017.04.05 共9页 第2页 MSUSB30 工作温度范围 -40℃ 至 +85℃ 最大结温 +150℃ 储存温度范围 -65℃ 至 +150℃ 最大引线温度(焊接, 10s) +260℃ ESD 电压： 人体模式 4000V 机器模式 400V ·电学参数 (V+ = +1.8V 至 +4.3V, GND = 0V, VIH = +1.6V, VIL = +0.5V, TA = -40℃至+ 85℃。典 型值在 V+ = +3.3V, TA = +25℃, 其它情况见注) 参数 符号 条件 温度℃ 最小 -40～85 0 典型 最大 单位 V+ V 模拟开关 模拟输入输 出电压 导通电阻 VIS RON 通道间导通 电阻的匹配 ∆RON RFLAT(ON) 断电漏电流 （D+,D-） +25 VIS=0～0.4V, ID=8mA -40～85 同上 +25 4.5 IOFF 8.5 Ω 9 0.15 -40～85 导通电阻平 坦度 测试电路 1, V+=3.0V, 0.6 Ω 1.6 测试电路 1，V+=3.0V， +25 VIS=0～1.0V，ID=8mA -40～85 2.6 -40～85 1 uA -40～85 5 uA -40～85 1 uA -40～85 1 uA V+ = 0V,VD = 0～3.6 V, VS ,VOE = 0 或 3.6 V 1.5 2.0 Ω 不同控制电 压下 的 ICC 电流 ICCT V+=3.6V, VS, VOE =2.6 V 增量 端口断开漏 IHSD2(OFF) 电流 IHSD1(OFF) 导通漏电流 IHSD2(ON) IHSD1(ON) 杭州瑞盟科技有限公司 Http:www.relmon.com V+=3.6V, VIS = 3.3V/ 0.3V, VD= 0.3V/ 3.3V V+=3.6V, VIS = 3.3V/ 0.3V, VD= 3.3V/ 0.3V 或悬空 版本号：1.2 2017.04.05 共9页 第3页 MSUSB30 数字输入 输入高电平 VIH -40～85 输入低电平 VIL -40～85 0.5 V 输入漏电流 IIN -40～85 1 uA V+ = 3.0V, VS ,VOE = 0 或 V+ V 1.6 动态参数 开启时间 tON 关断时间 tOFF 测试电路 2, +25 10 ns +25 22 ns +25 4 ns +25 0.3 ns +25 -35 dB +25 -41 dB +25 550 MHz VIS = 0.8V, RL = 50Ω, CL = 10pF 测试电路 3, 先断后通时 tD 间 VIS = 0.8V, RL = 50Ω, CL = 10pF 传输延时 tPD RL = 50Ω, CL = 10pF 测试电路 4, 信号幅 关断隔离度 OISO 度 0dBm,RL = 50Ω, f = 250MHz 测试电路 5, 信号幅 通道隔串扰 XTALK 度 0dBm,RL = 50Ω, f = 250MHz 测试电路 6, 信号幅 -3dB 带宽 BW 度 0dBm,RL = 50Ω, CL = 5pF 通道间偏差 tSKEW RL = 50Ω, CL = 10pF +25 ns 测试电路 7, 选择端到公 用 I/O 端的 Q 电荷注入 VG = GND, CL = 1.0nF, RG = 0Ω, +25 11 pC Q = CL x*VOUT HSD，HSD-， D+，D- CON +25 pF 导通电容 功耗参数 电源电压 V+ 电流 I+ 杭州瑞盟科技有限公司 Http:www.relmon.com -40～85 V+ = 3.0V, VS , VOE = 0V 或 V+ 1.8 -40～85 4.3 1 版本号：1.2 V uA 2017.04.05 共9页 第4页 MSUSB30 ·典型性能曲线 三、测试电路 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号：1.2 2017.04.05 共9页 第5页 MSUSB30 V+ 0.1uF V+ HSDn Dn RL 信号源 HSDn N.C. Dn Vout RL S GND 通道间串扰 ＝－20  log VHSDn Vout 测试电路5. 通道间串扰 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号：1.2 2017.04.05 共9页 第6页 MSUSB30 Vout Q＝Vout  C L 四、应用指南 1) 符合 USB 2.0 Vbus 短路要求 USB 2.0 规范的第 7.1.1 节中规定，USB 装置必须在断电或通电时能够承受 Vbus 与 D+或 D-之间的短接。MSUSB30 可被成功设置以完全满足上述两个要求。 2) 断电保护 对于 Vbus 短接电路，预期在这种条件下，开关至少可以承受 24 小时。MSUSB30 具有专门设计的电路，可防止意外信号通过，同时可在欠压及过压条件下保 证系统的可靠性。该保护电路已经被添加至共用端口（D+， D-）。 3）上电保护 USB 2.0 规范同时还规定，USB 装置能够承受传输数据时的 Vbus 短接。在发 生过压时，此改进可限制流回至 VCC 干线的电流，使电流保持在安全工作范 围之内。 在此应用中，开关可将 5.25V 的输入信号传输至选定输出，而未选 定的引脚保持规定的断开隔离状态。 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号：1.2 2017.04.05 共9页 第7页 MSUSB30 四、封装图 MSOP—10： 符号 尺寸（mm） 最小值 最大值 A 0.800 1.200 A1 0.000 0.200 A2 0.760 0.970 b 0.30 TYP c 0.152 TYP D 2.900 e 3.100 0.50 TYP E 2.900 3.100 E1 4.700 5.100 L 0.410 0.650 θ 0° 6° 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号：1.2 2017.04.05 共9页 第8页 MSUSB30 QFNWB： 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号：1.2 2017.04.05 共9页 第9页
