MS4553S

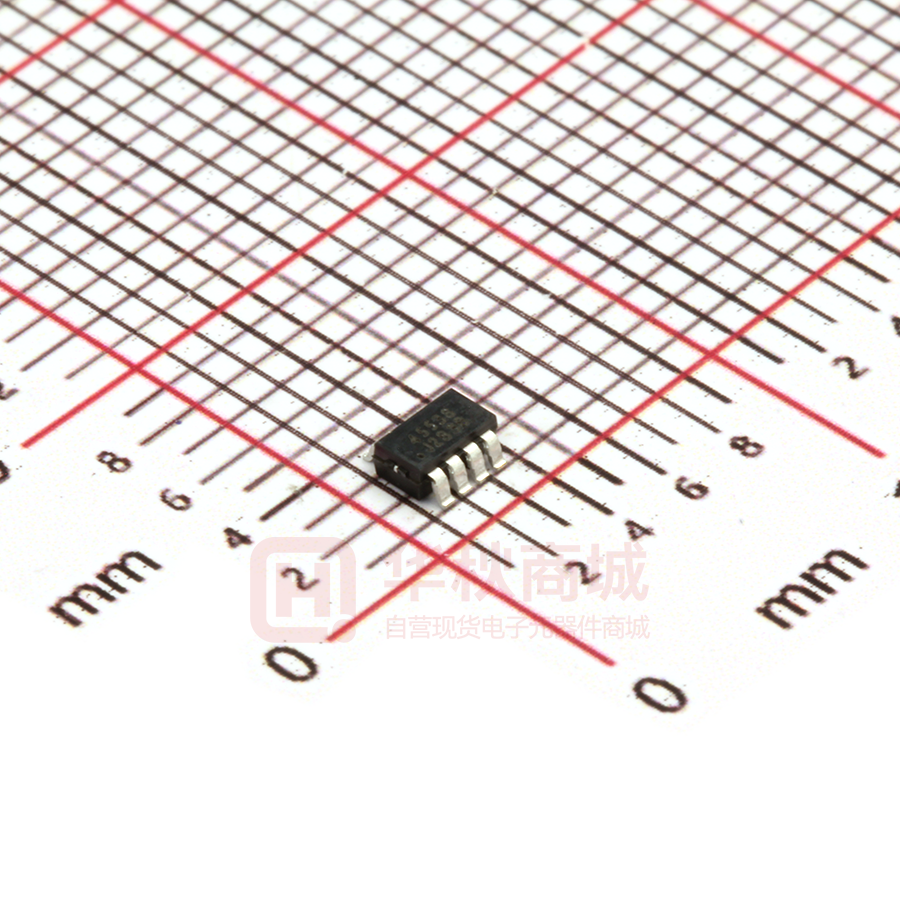

MS4553S 用于开漏模式和推拉模式的 2bit 双向电平转换器 产品简述 MS4553S 是一款双向电平转换器，可以用作混合电压的数 字信号系统中。其使用两个独立构架的电源供电，A 端供电电压 范围是 1.65V 到 5.5V，B 端供电电压范围是 2.3V 到 5.5V。可用在 电压为 1.8V、2.5V、3.3V 和 5V 的信号转换系统中。当 OE 端为 低电平时，所有 IO 端口为高阻态，降低了静态功耗。当 VCCA 上 SOT23-8 电后，OE 端内部集成了下拉电流源。为了确保在上电或下电过 程中端口保持高阻特性，OE 端应通过下拉电阻接地，下拉电阻 的阻值由驱动电流源的能力决定。 MS4553S 采 用 SOT23-8 封 装 ， 工 作 电 压 范 围 是 -40℃ 到 +100℃。 主要特点  无需方向控制信号  数据速率：推拉模式为 20Mbps，开漏模式为 2Mbps  A 端电压范围 1.65V 到 5.5V，B 端电压范围是 2.3V 到 5.5V （VCCA≤VCCB）  VCC 隔离：如果任何一个电源拉到地，则端口呈现高阻态  支持掉电模式 应用  I2C/SMBus（系统管理总线）  UART（通用异步收发传输器）  GPIO（通用输入/输出） 产品规格分类 产 品 封 装 形 式 丝印名称 MS4553S SOT23-8 4553S 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.1 2019.12.09 共16页 第1页 MS4553S 内部框图 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.1 2019.12.09 共16页 第2页 MS4553S 管脚排列图 管脚描述 管脚编号 管脚名称 管脚属性 管脚描述 1 VCCB -- B 端口供电电压，2.3V≤VCCB≤5.5V 2 B1 I/O 输入/输出端口 B，参考 VCCB 3 B2 I/O 输入/输出端口 B，参考 VCCB 4 OE I 输出使能端，拉低 OE 以将所有输出至于高阻态 5 GND -- 地 6 A2 I/O 输入/输出端口 A，参考 VCCA 7 A1 I/O 输入/输出端口 A，参考 VCCA 8 VCCA -- A 端口供电电压，1.65V≤VCCA≤5.5V， 杭州瑞盟科技有限公司 http://www.relmon.com 且 VCCA≤VCCB 版本号：V1.1 2019.12.09 共16页 第3页 MS4553S 极限参数 绝对最大额定值 注意：应用中任何情况下都不允许超过下表中的最大额定值 参 数 条件 额定值 单位 电源电压范围 VCCA -0.3～+6.0 V 电源电压范围 VCCB -0.3～+6.0 V 输入端口电压范围 -0.3～+6.0 V -0.3～+6.0 V 高阻或掉电状态下加到 输出端口的电压 正常输出态时加到输出 A 端口 -0.3～VCCA+0.3V V 端口的电压 B 端口 -0.3～VCCB+0.3V V 输入钳位电流 VI
