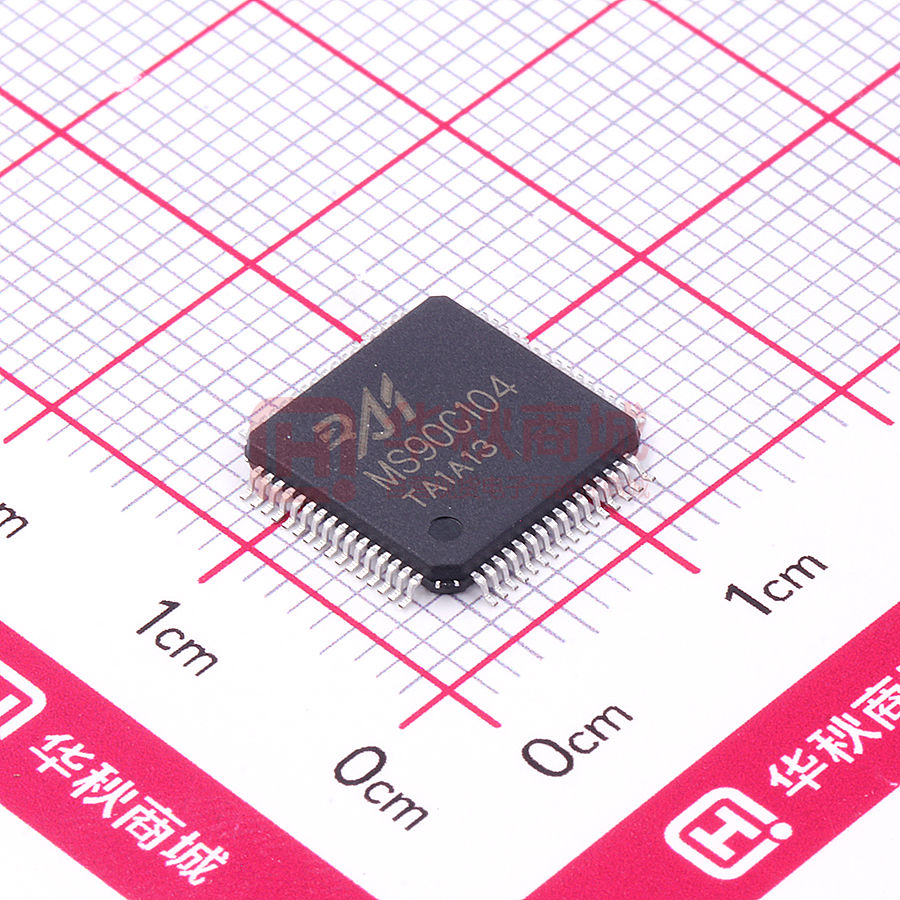

MS90C104

MS90C104 MS90C104 ——+3.3V 175MHz 的 30bit 平板显示器（FPD）LVDS 信号接收器 功能概述 MS90C104 芯片能够将 5 通道的低压差分信号（LVDS）转换成 35bit 的 TTL 数据。时钟 通道经过锁相之后与数据通道并行输出。在时钟频率为 175MHz 时，30bit 的 RGB 数据、3bit 的 LCD 时序数据和 2bit 的控制数据以 1225Mbps 的速率在每个 LVDS 数据通道中传输。输入 时钟频率为 175MHz 时，数据的传输速率为 765.6Mbytes/sec。此款芯片是解决高带宽、高 速 TTL 信号层面的电磁干扰和电缆长度问题的理想产品。 特点            频率范围：8-175MHz 时钟信号 较少的总线减少了连线尺寸和费用 供电电源 3.3V 低功耗模式 支持 VGA、SVGA、XGA、SXGA 6.125Gbps 数据吞吐量 765.6Megabytes/sec 带宽 减小 LVDS 摆幅来减小电磁干扰（300mV LVDS 摆幅） PLL 不需要外部结构 遵循 TIA/EIA-644 LVDS 标准 TQFP64 封装 -1- 杭州瑞盟科技有限公司 Http: www.relmon.com 版本号：1.2 2013.08.12 共9页 第1页 MS90C104 管脚定义 管脚说明 管脚名 管脚序号 管脚类型 描述 RL0+,RL0- 49, 50 LVDS 输入 RL1+, RL1- 51, 52 LVDS 输入 RL2+, RL2- 54, 55 LVDS 输入 RL3+, RL3- 59, 60 LVDS 输入 RL4+, RL4- 61，62 LVDS 输入 RCLK+, RCLK- 56, 57 LVDS 输入 LVDS 差分时钟输入 RxOUT0 ~ RxOUT6 47,46,45,43,42,20,41 输出 RxOUT7 ~ RxOUT13 40,39,38,19,18,36,35 输出 RxOUT14 ~ RxOUT20 34,33,17,15,32,29,28 输出 RxOUT21 ~ RxOUT27 27,26,14,25,24,22,21 输出 TTL 级数据输出。 包括：10 RED,10 GREEN,10 BLUE,5 个控制信号（HSYNC， VSYNC，DE，CNTL1,CNTL2） RxOUT28 ~ RxOUT34 13,12,11,10,8,7,6 输出 CLKOUT 31 输出 TTL 级时钟输出。 PDN 25 输入 TTL 级输入。高：正常工作 低：低功耗 OE 4 输入 TTL 级输入。高：正常工作 低：输出高阻态 LVDS 差分数据输入 -2- 杭州瑞盟科技有限公司 Http: www.relmon.com 版本号：1.2 2013.08.12 共9页 第2页 MS90C104 R_FB 5 输入 TTL 级输入。输出时钟边沿选 择；高:上升沿 低:下降沿 TEST 2 输入 测试用，必须接地 Vcc 9,23,37,48 电源 TTL 级输入电源 GND 1,16,30,44 地 TTL 级输入地 LVDS Vcc 53 电源 LVDS 输出电源 LVDS GND 58 地 LVDS 输出地 PLL Vcc 64 电源 PLL 电源 PLL GND 63 地 PLL 地 结构框图 -3- 杭州瑞盟科技有限公司 Http: www.relmon.com 版本号：1.2 2013.08.12 共9页 第3页 MS90C104 推荐工作条件 电源电压（VCC） CMOS/TTL 输入电压 CMOS/TTL 输出电压 LVDS 接收输入电压 结点温度 温度范围 瞬间耐温（焊接,4 秒） 最大功耗（25℃） MS90C104 -0.3V -0.3V -0.3V -0.3V +150℃ -40℃ +260℃ 4.0V (VCC+0.3V) (VCC+0.3V) (VCC+0.3V) 100℃ 1.4W 电学特性 符号 参数 条件 VIH 输入高电平 VIL 输入低电平 VOH 输出高电平 IOH = -4mA（data） IOH = -8mA（clock） VOL 输出低电平 IOL = 4mA（data） IOL = 8mA（clock） IIN 输入电流 IOS 输出短路电流 Min Typ Max Units 2.0 VCC V GND 0.8 V 2.4 V 0.06 0.3 V 0≤VIN≤VCC ±10 uA VOUT = 0V －50 mA Max Units +100 mV 直流特性 符号 参数 VTH 差分输入高限 VTL 差分输入低限 IIN 输入电流 条件 VOC = +1.2V Min Typ －100 mV VIN = +2.4V/0V,VCC = 3.6V ±10 uA 电源电流 符号 参数 条件 Typ Max Units ICCRG 接收器供电电流 （16 Grayscale） CL = 8pF, f = 90MHz, Vcc = 3.3V 16 Grayscale Pattern 60 71 mA ICCRW 接收器供电电流 （Worst Case） CL = 8pF, f = 90MHz, Vcc = 3.3V Worst Case Pattern 96 102 mA ICCRP 接收器供电电流 （Power Down） PDN=0V 10 uA -4- 杭州瑞盟科技有限公司 Http: www.relmon.com 版本号：1.2 2013.08.12 共9页 第4页 MS90C104 开关特性 符号 参数 Min Typ Max Units TRCP 输出时钟周期 11.1 T 125 ns TRCH 输出时钟高电平时间 T/2 ns TRCL 输出时钟低电平时间 T/2 ns TRS 时钟输出建立时间 5.0 ns TRH 时钟输出保持时间 1.0 ns TTLH 输出从低到高时间 2 3 ns TTHL 输出从高到低时间 2 3 ns TRCD 时钟输出与差分时钟信号延迟 TRDP5 接收数据位 0 TRDP6 175MHz 7.0 ns -0.4 0 +0.4 ns 接收数据位 1 T/7-0.4 T/7 T/7+0.4 ns TRDP0 接收数据位 2 2T/7-0.4 2T/7 2T/7+0.4 ns TRDP1 接收数据位 3 3T/7-0.4 3T/7 3T/7+0.4 ns TRDP2 接收数据位 4 4T/7-0.4 4T/7 4T/7+0.4 ns TRDP3 接收数据位 5 5T/7-0.4 5T/7 5T/7+0.4 ns TRDP4 输出数据位 6 6T/7-0.4 6T/7 6T/7+0.4 ns TTPLLS 锁相环设置时间 - - 10 ms -5- 杭州瑞盟科技有限公司 Http: www.relmon.com 版本号：1.2 2013.08.12 共9页 第5页 MS90C104 交流时序图 图 1.测试模板“Worst Case Pattern” 图 2.测试模板“16 Grayscale Test Pattern” Pin name Signal Pattern CLKIN RX0/7/14/21/28 RX1/8/15/22/29 RX2/9/16/23/30 RX3/10/17/24/31 RX4/11/18/25/32 RX5/12/19/26/33 RX6/13/20/27/34 图 3.TTL 输出 -6- 杭州瑞盟科技有限公司 Http: www.relmon.com 版本号：1.2 2013.08.12 共9页 第6页 MS90C104 图 4.锁相环设置时间 图 5.接收器状态 Vdiff=（RxIN+）-（RxIN-），……（RxCLKIN+）-（RxCLKIN-） 图 6.并行 TTL 输出数据与 LVDS 输入数据匹配关系 Previous Cycle Next Cycle RCLK RL4 RX29－1 RX28－1 RX34 RX33 RX32 RX31 RX30 RX29 RX28 RX34+1 RL3 RX5－1 RX27－1 RX23 RX17 RX16 RX11 RX10 RX5 RX27 RX23+1 RL2 RX20－1 RX19－1 RX26 RX25 RX24 RX22 RX21 RX20 RX19 RX26+1 RL1 RX9－1 RX8－1 RX18 RX15 RX14 RX13 RX12 RX9 RX8 RX18+1 RL0 RX1－1 RX0－1 RX7 RX6 RX4 RX3 RX2 RX1 RX0 RX7+1 -7- 杭州瑞盟科技有限公司 Http: www.relmon.com 版本号：1.2 2013.08.12 共9页 第7页 MS90C104 图 7.上升、下降时间与高电平、低电平保持时间 注：CLKOUT：R_FB=0 实线； R_FB=1 虚线。 图 8.输入时钟与输出时钟间延迟 -8- 杭州瑞盟科技有限公司 Http: www.relmon.com 版本号：1.2 2013.08.12 共9页 第8页 MS90C104 封装图 -9- 杭州瑞盟科技有限公司 Http: www.relmon.com 版本号：1.2 2013.08.12 共9页 第9页
