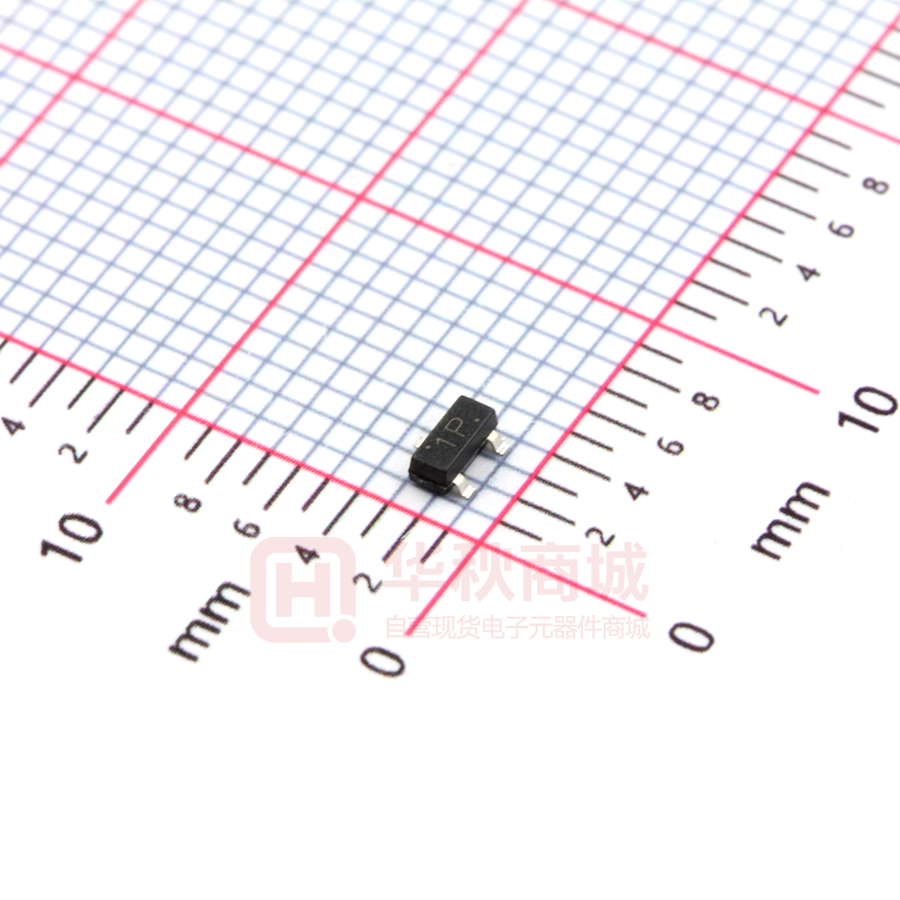

MMBT2222

MMBT2222 SOT-23 Plastic-Encapsulate Transistors MMBT2222 TRANSISTOR (NPN) FEATURES Complimentary to MMBT2907 MARKING:1P MAXIMUM RATINGS (TA=25℃ unless otherwise noted) Symbol Parameter Value Units （符号） （参数名称） （额定值） （单位） VCBO Collector-Base Voltage （集电极-基极电压） 75 V VCEO Collector-Emitter Voltage （集电极-发射极电压） 40 V VEBO Emitter-Base Voltage （发射极-基极电压） 6 V IC Collector Current -Continuous （集电极电流） 0.6 A PC Collector Power Dissipation （耗散功率） 0.3 W Tj Junction Temperature （结温） 150 ℃ Tstg Storage Temperature （储存温度） -55-150 ℃ ELECTRICAL CHARACTERISTICS (Tamb=25℃unless otherwise specified) Parameter （参数名称） Symbol （符号） Test conditions （测试条件） MIN TYP MAX （最小值） （典型值） （最大值） UNIT （单位） Collector-base breakdown voltage 集电极-基极击穿电压 V(BR)CBO IC= 100μA, IE=0 75 V Collector-emitter breakdown voltage 集电极-发射极击穿电压 V(BR)CEO IC= 1mA, IB=0 40 V Emitter-base breakdown voltage 发射极-基极击穿电压 V(BR)EBO IE=100μA, IC=0 6 V Collector cut-off current 集电极-基极截止电流 ICBO VCB=60 V , IE=0 1 μA Collector cut-off current 集电极-发射极截止电流 ICEO VCE=30V , 10 μA Emitter cut-off current 发射极-基极截止电流 IEBO VEB=5V , IC=0 1 μA DC current gain 直流电流增益 hFE VCE=10V, IC= 150mA IB=0 100 400 Collector-emitter saturation voltage 集电极-发射极饱和压降 VCE(sat) IC=150mA, IB= 15mA 0.3 V Base-emitter saturation voltage 发射极-基极饱和压降 VBE(sat) IC=150mA, IB= 15mA 1.2 V CLASSIFICATION OF Range www.yongyutai.com 100-300 hFE 300-400 PAGE 1 MMBT2222 Typical Characteristics www.yongyutai.com PAGE 2
