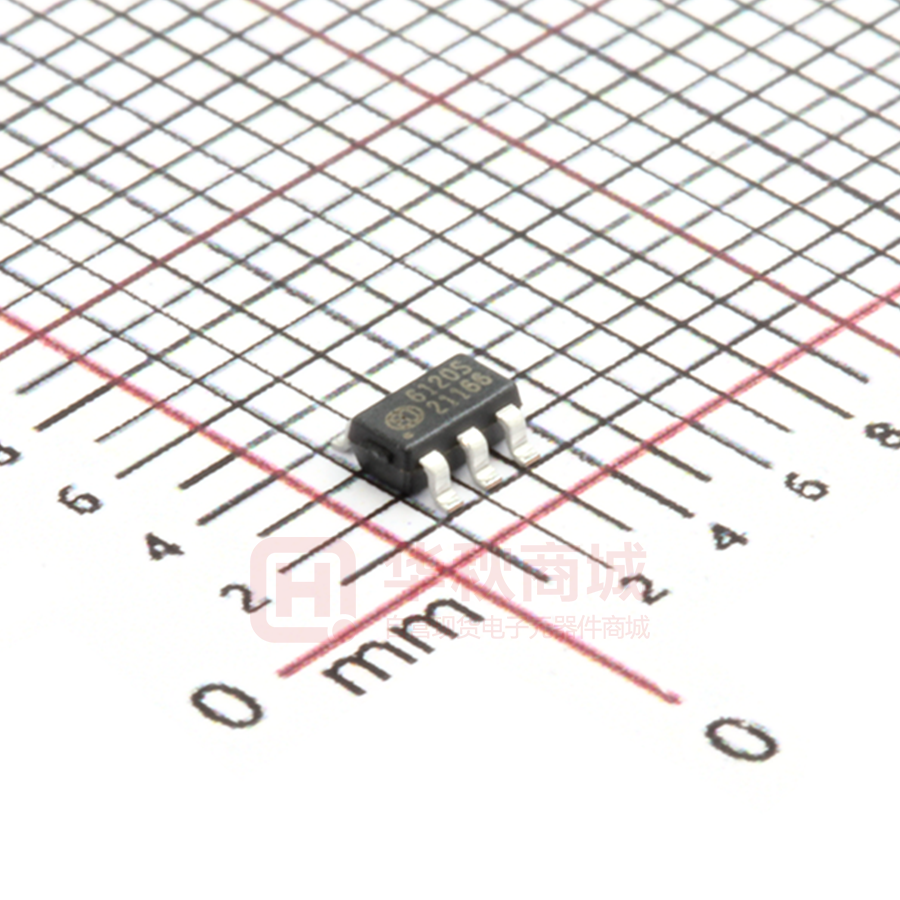

BDR6120S

BDR6120S 直流电机驱动芯片 产品概述 特征 BDR6120S 是一款直流有刷电机驱动 IC，适用于 电子锁、电动牙刷、玩具、消费类产品以及其它低 压或者电池供电运动控制产品。 BDR6120S 输出 DC 峰值电流达到 2.5A，连续电 流 1A；VDD 工作范围是 2.2~ 7.5V。 • 工作电压范围 - VDD=2.2V to 7.5V - （2 到 4 节 AA 或 AAA 电池） • 具迟滞的过热保护（OTSD） • 低导通电阻~0.55 欧姆 BDR6120S 有一组 PWM（INA-INB）输入，低输出 内阻，采用 SOT23-6 封装。内部集成过流保护、欠 压保护和内置迟滞热效应过热保护功能。 应用 • 电子锁 • 电动牙刷 • 消费类电机驱动 框图 VDD 5 VDD Level shifter INA 4 6 VOUTA Control logic / Gate driver GND GND VDD VDD 1 VOUTB Level shifter INB 3 OTSD GND 2 GND 图 1. 内部原理框图 Tel: 0755-23505821 Web: http://www.bdasic.com BDR6120S 直流电机驱动芯片 订单资料 产品编号 封装类型 标记 BDR6120S 6-Pin, SOT23-6, 6120S 脚位定义 V1.2 引脚名称 I/O 描述 引脚编号 INA I 正转输入 4 INB I 反转输入 3 VDD - 电源端 5 OUTB O 反转输出 1 GND - 接地端 2 OUTA O 正转输出 6 2 2022 BDR6120S 直流电机驱动芯片 逻辑真值表 输入 输出 INA INB OUTA OUTB 方式 L L Hi-Z Hi-Z 待命状态 H L H L 前进 L H L H 后退 H H L L 刹车 建议输入方式 V1.2 3 2022 BDR6120S 直流电机驱动芯片 最大额定值 参数 符号 额定值 单位 电源电压 VCC 7.5 V 功耗 Pd SOT23-6 0.6 W 热阻 θJA SOT23-6 210 ℃/W 工作温度 Topr -20~85 ℃ 结温 Tj 150 ℃ 存储温度 Tstg -45~150 ℃ 350~370 ℃ 手工焊接温度 输出电流峰值 Iop 2.5 A 最大连续输出电流 Ioc 1.0 A 推荐工作条件(TA=25℃) V1.2 参数 符号 参数值 单位 电源电压 VCC 2.2~7.5 V 控制输入电压 VIN 0~VCC V 正、反转输出电流 Iout -1000~1000 mA 4 2022 BDR6120S 直流电机驱动芯片 电气特性 (Ta=25℃，VCC=3V，RL=15Ω，特殊说明除外。) 参数 符号 测试条件 最小值 典型值 最大值 单位 整体线路 电路关断电流 工作电流 ICCST INA=INB=0 — 0.3 2 uA ICC INA=H, INB=L or INA=L, INB=H or INA=H, INB=H — 70 100 uA 控制输入 高电平输入电压 VINH 2.0 — — V 低电平输入电压 VINL — — 0.8 V 高电平输入电流 IINH VIN=3V — 5 20 uA 低电平输入电流 IINL VIN=0V -1 0 — uA 下拉电阻 RIN — 1.3 — MΩ — 0.55 0.70 Ω 驱动 输出导通阻抗 V1.2 VCC=7.5V， Io=±400mA RON 5 2022 BDR6120S 直流电机驱动芯片 封装资料 6 PINS, SOT23-6 V1.2 6 2022 BDR6120S 直流电机驱动芯片 IMPORTANT NOTICE Shenzhen Bardeen Microelectronics(BDM) CO.,LTD reserves the right to make corrections, modifications, enhancements, improvements, and other changes to its products and to discontinue any product without notice at any time. BDM cannot assume responsibility for use of any circuitry other than circuitry entirely embodied in a BDM product. No circuit patent licenses are implied. Shenzhen Bardeen Microelectronics(BDM) CO.,LTD. 1011,block B，building 6，International innovation Valley，Dashi 1st Road，Xili Street, Nanshan District ,ShenZhen Tel: 86-755-23505821 http://www.bdasic.com V1.2 7 2022
