Band Pass Filter

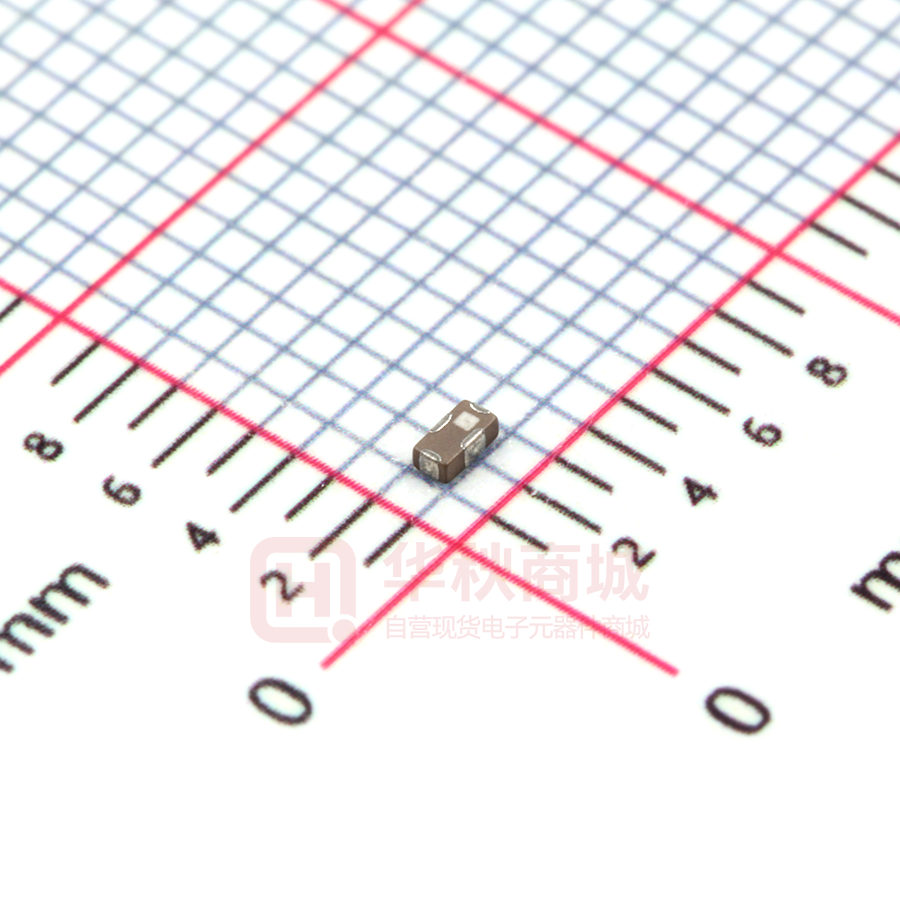

BPF1608LM02R2400A
2.4-2.5 GHz
Product Specification – February 15, 2017 V.2
1608 Series
Product specification
WIRELESS COMPONENTS
2
5
Band Pass Filter
FEATURES
Compact size design
RoHS compliant
ORDERING INFORMATION
APPLICATIONS
WLAN, 802.11a/b/g/n
Bluetooth
ISM Band
PART NUMBER
All part numbers are identified by the series, packing type, material, size,
antenna type, working frequency and packing quantity.
BPF
1608 LM 02 R
(1)
(2)
(3)
(4) (5)
2400A
(6)
(1) PRODUCT
BPF = Band Pass Filter
(2) SIZE
1608 = 1.6 × 0.8
(3) MATERIALS
Material Code LM
(4) TYPE
02 = Type 02
(5) PACKING STYLE
R = Tape and Reel
(6) WORKING FREQUENCY
2400 = 2.4GHz
PHYCOMP CTC
CFL4111515022454K
12NC
411151502245
___________________________________________________________________________ www.yageo.com
Feb. 15, 2017 V.2
Product specification
WIRELESS COMPONENTS
Band Pass Filter
3
5
SPECIFICATION
Table 1
VALUE
DESCRIPTION
Pass Band
2400-2500 MHz
Impedance
50 Ohm
1.7 dB (Max) at 25°C
Insertion Loss
2.0 dB (Max) at –40~85 °C
VSWR
2.0 (Max)
Ripple
0.50dB
30dB Min@ 880~915 MHz
25dB Min@ 1710~1785 MHz
Attenuation
25dB Min@ 1850~1910 MHz
25dB Min@ 4800~5000 MHz
25dB Min@ 7200~7500 MHz
Operating Temperature
-40 ~ +85 °C
DIMENSIONS
Table 2 Machinical Dimension
DIMENSION
L (mm)
1.60 ± 0.15
W (mm)
0.80 ± 0.15
T (mm)
0.60 ± 0.15
P (mm)
0.40 ± 0.15
C (mm)
0.55 ± 0.15
G (mm)
0.60 ± 0.15
E (mm)
0.15 ± 0.10
F (mm)
0.15 ± 0.10
OUTLINES
Table 3 Termination configuration
TERMINAL NAME
FUNCTION
P1
Input
P2
Output
G1
Ground
G2
Ground
Fig. 1 Filter outlines
___________________________________________________________________________ www.yageo.com
Feb. 15, 2017 V.2
Product specification
WIRELESS COMPONENTS
4
5
Band Pass Filter
Ground Pad
Unit: UM
Fig. 2 Reference design of evaluation board
ELECTRICAL PERFORMANCES
Fig. 3
Frequency Characteristics
___________________________________________________________________________ www.yageo.com
Feb. 15, 2017 V.2
Product specification
WIRELESS COMPONENTS
Band Pass Filter
5
5
REVISION HISTORY
REVISION DATE
CHANGE NOTIFICATION
Version 2
Feb. 15, 2017
Version 1
Jun. 08, 2015
Version 0
Jan. 30, 2013 -
DESCRIPTION
- Define I/O Termination.
- Update specification
- New data sheet for Band Pass Filter, 2.45 GHz application,
1608 series
___________________________________________________________________________ www.yageo.com
Feb. 15, 2017 V.2
