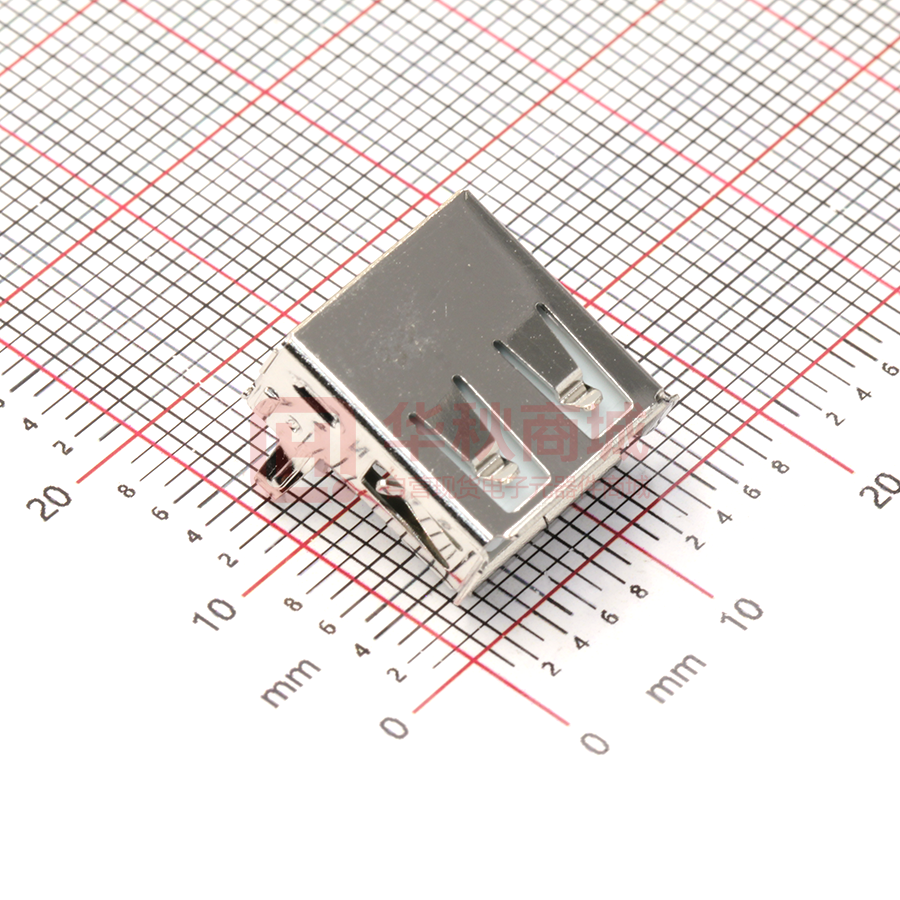

USB-302-T

www.Sofng.com C Operation:DIP-H14.0mm/侧插入式 USB 连接器(Type-A) ONNECTORS LTEM NO.:USB-302 长体直插型 (L14.0× L14.0×W13.1× W13.1×H6.9/ 2.0-USB-CONNECTORS) 表面插装 DIP Technical parameter ╲ LEVEL A[better product] ╲ PROJECT Contact Rating Electrical Initial Contact Resistance Properties Insulation Resistance Withstand Voltage B[average product] 侧向導入 LATERAL 50mA, 24V DC 30mΩ max. 100MΩ min.500V DC 50mΩ max. 精密部品 NICETY Skey/PD：100MΩ min.300V DC 500V AC for 1 minute 350 V AC for 1 minut There No Load 6,000 Cycles 5,000 Cycles Rated Load 5,000 Cycles 4,000 Cycles 可靠 STABILIZE Durable Performance -25℃～+75℃(Operating Temp: Sterage temp. ) Unit:mm Insertion Direction △ ● 適合環保 RoHS SOFNG ELECTRONIC TECHNOLOGY Co., LTD CIRCUIT BOARD SIZE (Vertical view) Operating Force Inward 5.0～8.0N.(1N.=100gram-force) Exiting 5.0～8.0N.(1N.=100gram-force) Solder-ability IR Reflow:235℃,5sec. (Max.) Manual:350℃,3sec. DECIMALS ANGLES .X :±0.20 X.° :±1.5° .XX :±0.10 X.X° :±1.0° .XXX :±0.05 .XXX° :±0.5° Pin Definition Material declaration No. NAME Type Description ①A 胶芯 1 PBT 热塑性塑胶[白色] ②B 接触端子 4 磷铜 C5191(镀金 1u〞/焊区雾锡) ③C 外壳 1 黄铜 C2680/SPCC[镀镍 50u〞min] 350:max. 3s max. 60W max. 本品不屬於危害性廢棄物,須丟棄時可以委託 回收商予以回收再生處理。 Products do not belong to · 運送時本產品不要直接與水、酸鹼性化學物質 接觸,或放置於含有以上氣體環境中,並且需要 注記 NOTICE 1.碩方公司擁有最終解釋權； The company reserves the right of final interpretation； 2.文件禁止外洩、轉載； Leaked and reproduced prohibited； 3.未經授權修改無效。Modify is invalid. 注意會有滑落、側翻的危險發生；運輸過程中 不能有碰撞或者擠壓,須保證溫度與濕度適中 [常溫 25℃,濕度在 50℃以內],不可導致材料變 形或氧化。
