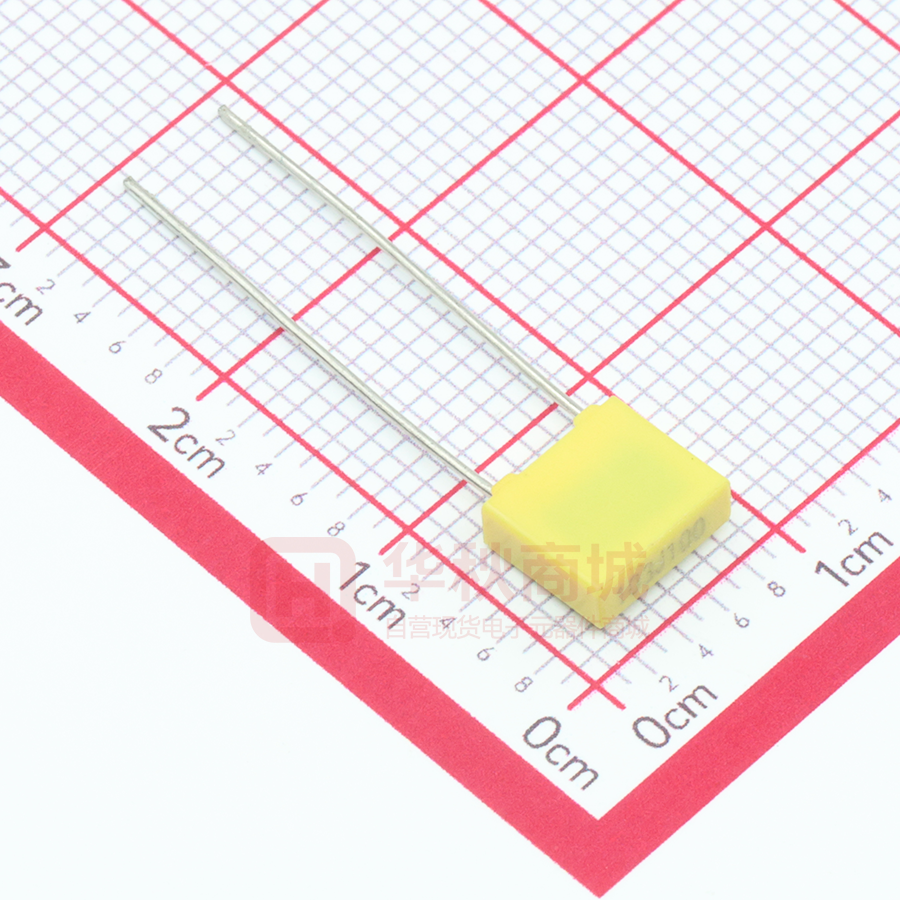

MEB103J100V82CL0034

规格承认书 Specification for approval 客户名称: 深圳市立创电子商务有限公司 （Customer Name） 产品名称: （Product Name） 金属化聚酯膜谐振电容器 ME B - LC capacitor 客户料号： （Customer part number） 科尼盛料号： MEB103J100V８２ＣL００３４ （KNSCHA number） 型号规格: MEB 103J100V P=5mm 　 （Specifications） 拟 制 (Fiction) 制 造 (Manufacture) 客 户 (Customer) Approval Approval 审 核 (Chief) 核 准 (Approval) 检 验 (Inspect) 审 核 (Chief) 东莞市科尼盛电子有限公司 DONG GUAN KNSCHA ELECTRONICS CO.,LTD. No. 8th floor, A3 building, R&D center (Phase I), Songshan Lake Intelligent Valley, Liaobu Town, Dongguan City. TEL:0769-83698067 81035570 FAX: 0769-83861559 Email：sales@knscha.com Website: http://www.knscha.com 核 准 (Approval) 外形尺寸（mm）表 1 物品名称 MEB 物品规格 尺寸 W*H*T(+/-0.5 MM) ΦD±0.05 印字(顶部激光) L(MM-Min) P(±0.5mm) 备注 103J100V 7.2*6.5*2.5(M1) 0.5 103J100 18(Min) 5 黄盒黄胶 尺寸表： 容量 UF 63V 100V 250VDC 400VDC 630VDC 尺寸（W*H*T） 102 0.0010 M1 M1 M1,M2 M2,M3 M2,M3 M1:7.2*6.5*2.5 152 0.0015 M1 M1 M1,M2 M2,M3 M2,M3 M2:7.2*7.5*3.5 222 0.0022 M1 M1 M1,M2 M2,M3 M2,M3 M3:7.2*9.5*4.5 332 0.0033 M1 M1 M1,M2 M2,M3 M2,M3 M4:7.2*10*5 472 0.0047 M1 M1 M1,M2 M2,M3 M2,M3 M5:7.2*11*6 682 0.0068 M1 M1 M1,M2 M2,M3 M2,M3 103 0.010 M1 M1 M1,M2 M2,M3 M3 153 0.015 M1 M1 M1,M2 M2,M3 M3,M4 223 0.022 M1 M1 M1,M2 M2,M3 M4,M5 333 0.033 M1 M1 M1,M2 M2,M3 M4,M5 473 0.047 M1 M1 M1,M2 M2,M3 683 0.068 M1 M1 M2,M3 M3,M4 104 0.10 M1 M1 M3 M4 154 0.15 M1 M1 M3,M4 M4,M5 224 0.22 M1 M1,M2 M5 M5 334 0.33 M2,M3 M2,M3 M5 474 0.47 M2,M3,M4 M2,M3,M4 684 0.68 M4,M5 M4,M5 105 1.0 M4,M5 M4,M5 155 1.5 M5 M5 225 2.2 M5 M5 1 1、范围 本规程适用于 CL23B 超小型盒式金属化聚酯膜电容器 2、特点 2.1)无感金属化结构, 2.2)高温蜡内封，绝缘性能好 2.3)防潮阻燃 2.4)损耗小 2.5)具自愈功能,稳定性好,可靠性高 3、一般技术资料 3.1)引用标准: IEC384-2 GB/T7332-96 3.2)气候类型: 40/110/56 3.3)额定电压: 50/63/100V、250V、400V、630V（温度超过 85℃但是低于 110℃时，额定电压按 1.25%UR/℃递减 3.4)容量范围： 0.001μF---2.2μF 3.5)电容量偏差: J(±5%)、K（±10%）、M（±20%） 3.6)耐电压: P＝5mm,1.4UR (5S); P=7.5mm, 1.6UR (5s) 3.7)绝缘电阻: U>100V U≦100V C≦0.33uF ≥7500MΩ(20℃、50V、1min) C>0.33uF ≥5000S(20℃、50V、1min) 0.33uF≦C≦1.0uF C>1.0uF 3.8)损失角正切值: ≥5000S(20℃、10V、1min) ≧1000S(20℃、10V、1min) DF ≤0.8 %(22℃、1KHZ)；≤1.5 %(22℃、10KHZ) 2 4、材料 4.1)介质：聚乙烯对苯二甲酸乙二醇酯膜(聚酯膜) 4.2)电极: 镀铝 4.3)引线: 镀锡铜包钢线 4.4)包封：塑料外盒 5.标志 5.1)将电压,标称容量，容量误差， 打印在电容器上。 5.2)容值表示方法: PF 100 1000 10000 100000 1000000 NF 0.1 1.0 10.0 100.0 1000.0 μF 0.0001 0.001 0.01 0.1 1.0 代码 101 102 103 104 105 6 用途: 广泛用于通讯器材、收录机、电视机、VCD 及各种电子设备的直流或脉动电器中. 3 7.特性 序号 项目 1 容量偏差 频率：1KHZ ±0.1KHZ 测量电压：≤1Vrms 损失角正 频率：1KHZ ±0.1KHZ 测量电压：≤1Vrms 2 3 切值 试验条件 要求 ±5%（J）±10%（K） ≤0.8% 测试引线位置≦5mm 测试电压： UR>100V UR≥100VDC,以 50VDC 测试, C≦0.33uF ≥7500MΩ(20℃、50V、 UR 0.33uF 持续时间：60±5sec 环境温 度： 22±3℃ ≥5000S(20℃、50V、 1min) 绝缘电阻 UR≦100V 0.33uF≦CR≦1.0uF ≥5000S (20℃、10V、1min) C>1.0uF ≧1000S (20℃、10V、1min) 引线间：测试电压：1.6UR,持续时间：5sec (P=5mm) 测试电压：1.6UR,持续时间：5sec (P=7.5mm) 4 耐电压 引线与外壳：测试电压：2UR,持续时间：5sec 无击穿或飞弧 温度超过 85℃但是低于 110℃时，额定电压按 1.25%UR/℃ 递减 温度：θA=-40℃，θB=+110℃ 5 温度快速 变化 外观无可见损伤 高、低温下暴露时间：30min Δc/c≤±5% 转换时间：2～3min tgδ≤0.8% 循环次数：5 次 拉力： 6 引线抗拉 强度 引线直径（mm） 拉力 0.3
