规格承认书
Specification for approval
客户名称:
(Customer Name)
产品名称:
(Product Name)
压敏电阻器
MOV Varistor
客户料号:
(Customer part number)
科尼盛料号:
(KNSCHA number)
14D471K68RV0005
型号规格:
压敏电阻 14D471K P=7.5mm
(Specifications)
压敏电阻 14D471K P=7.5mm
拟 制
(Fiction)
制 造
(Manufacture)
客
户
(Customer)
Approval
Approval
审 核
(Chief)
核
准
(Approval)
检 验
(Inspect)
审 核
(Chief)
东莞市科尼盛电子有限公司
DONG GUAN KNSCHA ELECTRONICS CO.,LTD.
No. 8th floor, A3 building, R&D center (Phase I),
Songshan Lake Intelligent Valley, Liaobu Town, Dongguan City.
TEL:0769-83698067 81035570
FAX: 0769-83861559
Email:sales@knscha.com Website: http://www.knscha.com
核
准
(Approval)
产 品 承 认 规 格
SPECIFICATION

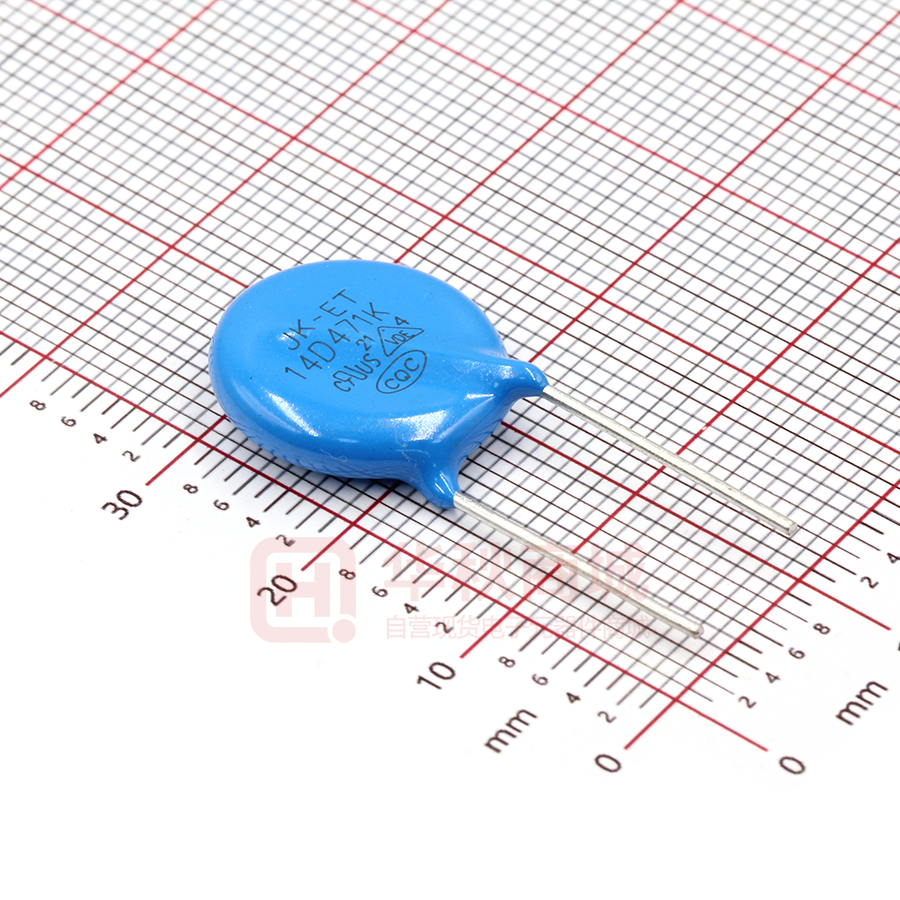

JK-ET 14D471K F7.5*L15
1. OUTLINE
1.1 APPEARANCE WITHOUT DIRT&CRACK,MARKING SHOULD BE CLEAR
1.2 DIMENSIONS AND MARK
D(max)
17.0mm
T(max)
6.5mm
F(±0.8)
7.5mm
H(max)
20.5mm
L(±2.0)
15.0mm
d(±0.1)
0.8mm
Trademark :JK-ET
Part No. : 14D471K
Standard for Safety:
CUL/VDE/CQC
Date Code:
19:Year
9:Month
2 . ELECTRICAL PARAMETER
性能
要求
电性规格项目
2.1
2.2
单位
说明及测试方法
MAX ALLOWABLE VOLTAGE
300
V AC
压敏电阻能够长期承受的最大持续, 正弦交
最大容许回路电压
385
V DC
流电压有效值或最大直流电压。
423-517
V
VARISTOR VOLTAGE
压敏电压
压敏电阻中流 1mA 直流电流时,压敏电阻
两电极间的电压降。
在波形为 8/20μs、峰值为 50A、时间间隔为
6.3sec、次数为
2.3
RATED WATTAGE
额定功率及脉冲电流稳定性
0.6
W
的电流脉冲群作用下,压
敏电阻器能承受最大平均功率。“能够承受”
指:冲击后的压敏电压 U1mA 与冲击前的相
比不大于±10%,且不能发生目视可见的机
械损伤。
2.4
MAX CLAMPING VOLTAGE
最大抑制电压
WITHSTANDING
2.5
775
V
压敏电阻器时,两电极间的电压峰值。
压敏电阻能够承受的波形为 8/20μs 的最大
SURGE
CURRENT 突波电流耐量最大
波形为 8/20μs、峰值为 50A 的浪涌电流流入
4500
A (1 time)
峰值电流
浪涌电流峰值。“能够承受”指:冲击后的压
敏电压 U1mA 与冲击前的相比不大于
±10%,且不能发生目视可见的机械损伤。
对压敏电阻施加一次 10/1000μs 方波电流
2.6
MAX ENERGY
能量
时,它能够承受最大浪涌能量。“能够承受”
105
JOULE
指:冲击后的压敏电压 U1mA 与冲击前的相
比不大于±10%,且不能发生目视可见的机
械损伤。
2.7
2.8
2.9
TEMPERATURE
COEFFICIENT 电压温度系数
MAX CAPACITNACE
(reference)最大电容量(参考值)
LEAKAGE
漏电流
CURRENT
0~0.05
%/℃
430
PF
≤ 20
μA
U 1 m A ( 2 5 0C ) − U 1 m A ( 8 5 0C )
1
×
× 100
U 1 m A ( 2 5 0C )
60
频率:1kHz±10%、
信号电平≤1VRMS 、零偏压。
两端被施加最大持续直流工作电压时,流过压敏
电阻的电流。
2.10 包封材料
2.11 主要材料
2.12 外观
2.13 标准测试条件
蓝色阻燃型环氧树脂(符合 UL 94 V-0 标准要求)
氧化锌
无污迹、无裂纹、标志清晰
除非另有规定,所有项目的测试应在以下环境条件下进行:
温度:5 ~ 35℃, 相对湿度:45 ~ 85%RH
3. MECHANICAL REQUIREMENTS & ENVIRONMENTAL REQUIREMENTS
编号
项目
性能要求
说明及测试方法
∆U 1mA
≤ ±5%
U 1mA
3.1
气候顺序
无明显机械损伤
IEC 68-2-4, 试验 Db
干热: (85±2℃)×16hrs,
循环湿热:一个循环(55±2℃)×24hrs、 95~100%RH
寒冷:(-40±2℃)×2hrs,
循环湿热:一次(55±2℃) ×24hrs,、95~100%RH、
剩余的循环 5 次, 24hrs/循环。
环
境
特
性
3.2
稳态湿热
∆U 1mA
≤ ±5%
U 1mA
无明显机械损伤
3. 3
温度快速变化
∆ U 1m A
≤ ±5%
U 1m A
无明显机械损伤
3.4
3.5
上限类别温度
耐久性
湿热环境耐久性
振动
温度:40±2℃
时间:500hrs
湿度:90~95%RH
IEC 68-2-14, 试验 Na
TA=- 40℃,TB= +85℃
共五个循环,每个极限温度下放置 30 分钟。
IEC 68-2-2
温度:85±2℃、时间:1000hrs。
无明显机械损伤
∆ U 1m A
≤ ±10%
U 1m A
无明显机械损伤
3.6
IEC68-2-3
∆ U 1m A
≤ ±5%
U 1m A
无明显机械损伤
电压:最大持续工作电压(交流)。
IEC68-2-3
温度:40±2℃、湿度:90~95%RH、时间:500hrs。
电压:最大持续工作电压(交流)。
IEC68-2-6, 试验 Fc 方法 B4
总持续时间:6hrs(三个方向,每方向各 2hrs)。
频率范围:10 Hz~55 Hz、振幅:0.75mm 或加速
度 98 m/s2
3.7
机
械
特
性
冲击
∆ U 1m A
≤ ±5%
U 1m A
无明显机械损伤
3.8
3.9
可焊性
耐焊接热
浸渍部分的 95%被
焊锡覆盖
无明显机械损伤
∆ U 1m A
≤ ±5%
U 1m A
3.10
引出端强度
无明显机械损伤
IEC 68-2-27, Test Ea
脉冲波形:半正弦波、加速度:490m/s2
脉冲宽度:11ms,三个方向,每方向各 6 次。
IEC 68-2-20, 试验 Ta 方法 1
锡温:235±5℃
浸渍时间:2±0.5sec
IEC 68-2-20, 试验 Tb 方法 1A
锡温: 260℃、持续时间:5sec
EC68-2-21, 试验 Ua
拉伸-力量: 10 N ( ø 0.6 和ø 0.8mm I 引线) 、
20N( ø 1.0mm 引线)持续时间:10 sec.
弯折-力量: 5 N (ø 0.6 和ø 0.8mm 引线)、 10N( ø
1.0mm 引线)弯折次数:2 次
总
特
性
3.11
使用温度范围
-40℃ ~ + 85℃
压敏电阻无须降额使用的温度范围
3.12
绝缘耐压
2500VAC 无击穿
压敏电阻的电极引线与其包封层表面之间,1 min。
4.Maximum Clamping Voltage
The maximum voltage between two terminals with the specification standard impulse current.
5.PART NUMBER CODE FOR "JK-ET "
JK-ET
14
D
471
K
Trademark
Element Dia
Disc
Varistor Voltage
Tolerance
471: 470V
K: ±10%
14: φ14mm
A
F7
15
Lead Type
Leads spacing
Leads length
A: Straight
F7: 7.5mm
150: 15mm
6. 标志图案 Marking design
Design 4
JK-ET
14D
471
K
Y
M
mark
7. 包装 Packing
A: 散装 bulk (500PCS/bag)
L*H *W=35*14*14cm
trademark
type/model reference
code of varistor voltage(three design)
code of tolerance
year
month
8.认证标准与档案号 Approval standard and file number
Testing and
Certification
Institute
VDE
UL
CQC
STANDARD NO.
DIN EN 61051-1:2009
IEC61051-1:2007
IEC61051-2:1991
IEC61051-2:1991/AMD1
:2009
IEC615051-2-2:1991
IEC60950-1:2003
AnnexQ 203A
UL1449
UL1449
CSA C22.2
GB/T10193-1997
GB/T10194-1997
GB/T10193-1997
GB/T10194-1997
GB4943.1-2011
GB8898-2011
GB/T10193-1997
GB/T10194-1997
GB/T10193-1997
GB/T10194-1997
GB4943.1-2011
GB8898-2011
GB/T10193-1997
GB/T10194-1997
GB/T10193-1997
GB/T10194-1997
GB4943.1-2011
GB8898-2011
GB/T10193-1997
GB/T10194-1997
GB/T10193-1997
GB/T10194-1997
CLASS TYPE W.V
C.C P.F.C
05D180L-05D471K
07D180L-07D561K
10D180L-10D112K
14D270K-14D751K
20D270K-20D911K
05D180L-05D681K
07D180L-07D821K
10D180L-10D112K
14D180L-14D182K
20D180L-20D182K
05D180L-05D751K
07D180L-07D821K
10D431K-10D112K
Issued/
FILE NO.
40046024
MARK
Revised
day
2017-04-10
E489693
E489693
CQC1600
1161078
CQC1600
1161079
2017-01-17
2016-12-27
2016-12-27
CQC1600
1150286
2016-08-05
CQC1600
1161077
2016-12-27
CQC1600
1161080
2016-12-27
10D180L-10D391K
14D431K-14D182K
14D180L-14D391K
20D431K-20D182K
20D180L-20D391K
9. Figure and code of dimension
TYPE A:Straight
Series
5D
7D
10D
14D
20D
TYPE C:Outside Kink
TYPE E:Flat shoulder
Dimensions(mm)
Range of voltage
(V)
D max
T
F±1.0
d±0.1
18-68
7.5
2.0~5.0
5.0
0.55
82-680
7.5
2.5~7.0
5.0
0.55
18-68
9.5
2.0~5.0
5.0
0.55
82-680
9.5
2.5~7.0
5.0
0.55
18-68
13.5
2.0~6.0
7.5
0.7
82-1100
13.5
2.5~10.0
7.5
0.7
18-68
17.0
2.5~6.0
7.5
0.8
82-1800
17.0
2.5~15.0
7.5
0.8
18-68
23.5
3.0~7.0
10.0
1.0
82-1800
23.5
3.5~16.0
10.0
1.0
H max L min
9.5
12.0
17.5
15
20.5
28.0
10. The constituent parts of varistor
NO.
①
②
③
④
⑤
constituent
Coating
Ceramic medium
Solder
Electrode
Lead Frame
material
Epoxy Resin
Ceramic
Soldering tin
Silver oxide
CP wire
11. Requirements for concentration limits for certain hazardous substances
Substances
Cadmium and cadmium compounds
Lead and lead compounds
Mercury and mercury compounds
Hexavalent chromium compounds
PBBS Polubrominated biphenyls
PBDES Polubrominated diphenylethers
Di-butyl Phthalate (DBP)
Benzyl Butyl Phthalate (BBP)
RoHS2.0 H.F.
REACH
concentration
(unit: ppm)
Substances
concentration
(unit: ppm)
