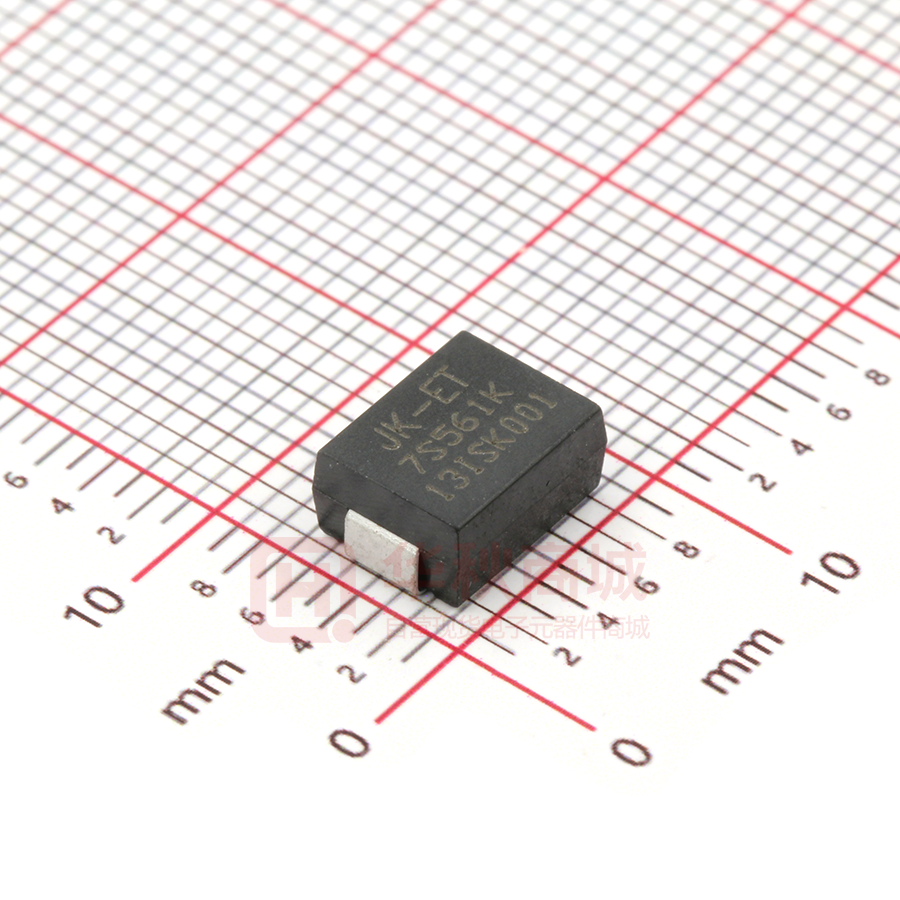

客户名称： 深圳市立创电子商务有限公司 产品名称： 塑封型3225贴片压敏电阻器 规格描述： SMD 7S561K 替代插件07D561K 产品料号： 07D561K68RV0451 物料代号： 制作日期： 2022-05-05 供方签署栏 制作 审核 批准 刘淑芬 刘军军 徐贵南 审核 批准 公司印章 客户确认栏 承认 结论： □合格 □不合格 □其它： 烦请确认后回传，以方便交货确认；未回签表示默认合格，订货 合同按此样品执行交货。 东莞市科尼盛电子有限公司 DONG GUAN KNSCHA ELECTRONICS CO.,LTD. No.8th floor, A3 building, R&D center (Phase I), Songshan Lake Intelligent Valley, Liaobu Town, Dongguan City. TEL:0769-83698067 81035570 FAX: 0769-83861559 Email：sales@knscha.com Website: http://www.knscha.com 1 样品规格表 制作日期：2021-05-17 NO 1 客户料号 规格描述 备注 SMD 贴片型7S561K 替代插件07D561K 卷装 2 氧化锌压敏电阻器： 7S(3225) 贴片系列 ================================================================================================= ■ 产品特点 1． 先进的封装工艺，封装材料满足 UL94-V0 2． 结构紧凑，体积小，节省空间 3． 优越的高温高湿性能 4． 强大的抑制高浪涌强电流能力 5． SMD 注塑封装，适用于无铅回流焊/波峰焊自动贴装 6． 符合 RoHS，REACH，无卤 7． 已 获 安 规 认 证 ： 中 国 C Q C ， 美 国 U L ， 德 国 T U V （ 等 同 欧 盟 E N E C 1 0 ) CQC:CQC22001336555 UL:E489693 TUV:B115306 0001 ■ 应用领域 1. LED 电源 2. 工业设备 3. 通讯设备 4. 汽车电子 5. 安防电路 6. 家用电器 ■ 适用标准 1. UL1449 2. IEC61051-1，IEC61051-2，IEC61051-2-2，IEC61000-4-5 3. GB/T10193，GB/T10194，GB/T10195 ■ 编码规则 ① JVRS 产品类别 贴片氧 ② ③ ④ ⑤ ⑥ 7S 471 K R *** 外形尺寸 压敏电压 压敏电压误差 包装方式 可选后缀 7S:方型 3225 471: 470V K: ±10％ R：卷带包装 001-999 化锌压敏电阻器 B：散件 ■ 产品印字 KNSCHA JK-ET ReMark 规格型号 生产批次 3 氧化锌压敏电阻器： 7S(3225) 贴片系列 ================================================================================================= ■ 通用参数 参数名称 参数值 单位 工作温度 -55 ~ +125 ℃ 耐电压 2500 VAC 绝缘电阻 ≥100 MΩ ■ 外形结构与尺寸 (单位 mm) 尺寸 压敏电压范围(V) L W 8.2±0.3 6.3±0.3 H V1ma=201—681 3225 V1ma=751—821 3.8±0.3 5.2±0.3 ■ 焊盘尺寸 (单位 mm) 尺寸 3225 A 3.5 B 2.8 4 C 4.5 L 10.1 氧化锌压敏电阻器： 7S(3225) 贴片系列 ================================================================================================= ■ 性能参数表 压敏电压 (@1mA DC) 最大连续 工作电压 型号 V1mA 最大限制 电压 (8/20μs) 最大冲击 电流 (8/20μs) 最大能量 (10/1000μs) 额定静 态功率 参考 电容 @1KHZ VDC Vp Ip Imax Wmax P (V) VAC (V) (V) (V) (A) (A) (J) (W) C (pF) 7S201K 200(180-220) 130 170 340 10 1200 11 0 .25 250 7S221K 220(198-242) 140 180 360 10 1200 11.5 0.25 230 7S241K 240(216-264) 150 200 395 10 1200 13 0.25 210 7S271K 270(243-297) 175 225 455 10 1200 13.5 0.25 200 7S301K 300(270-330) 195 250 500 10 1200 14 0.25 190 7S331K 330(297-363) 210 275 550 10 1200 14.5 0.25 180 7S361K 360(324-396) 230 300 595 10 1200 15 0.25 170 7S391K 390(351-429) 250 320 650 10 1200 16 0.25 160 7S431K 430(387-473) 275 350 710 10 1200 18 0.25 150 7S471K 470(423-517) 300 385 775 10 1200 20 0.25 140 7S511K 510(459-561) 320 410 845 10 1200 21 0.25 130 7S561K 560(504-616) 350 450 930 10 1200 22 0.25 120 7S621K 620(558-682) 395 510 1020 10 1200 24 0.25 110 7S681K 680(612-748) 420 560 1120 10 1200 25 0.25 100 7S751K 750(675-825) 460 615 1235 10 1200 26 0.25 90 ■ 功率减额曲线 5 氧化锌压敏电阻器： 7S(3225) 贴片系列 ================================================================================================= ■ 冲击电流标准波形 ■ 最大冲击电流减额曲线 7S201K – 7S471K 7S511K – 7S751K 6 氧化锌压敏电阻器： 7S(3225) 贴片系列 ================================================================================================= ■ 最大漏电流与最大限制电压曲线 7S201K – 7S471K 7S511K – 7S751K 7 氧化锌压敏电阻器： 7S(3225) 贴片系列 ================================================================================================= ■ 推荐焊接条件 ●波峰焊曲线 ●回流焊曲线 ●烙铁重工焊接条件 项目 温度 烙铁头部温度 360℃(max) 焊接时间 3s(max) 烙铁头直径 Φ3mm(max) 8 氧化锌压敏电阻器： 7S(3225) 贴片系列 ================================================================================================= ■ 性能与试验 试验项目 试验标准条款 试验条件和方法 试验要求 耐振性 IEC 20068-2-6 将成品置于振动机上，施加单谐振动（振幅：0.75mm） 和振幅 1.5mm，振动频率周期为 10Hz—55Hz—10Hz， 对三个垂直方向各试验 2 个小时，检测成品外观和测量 压敏电压。 可焊性 IEC 60068-2-20 将成品引脚浸入 235℃±5℃的焊锡液中 2±0.5 秒取出 上锡均匀且面积 ≥95% 耐焊接热 IEC 60068-2-20 将成品引脚浸入 350℃±10℃的焊锡液中 10±1 秒取出 ┃△V1mA∕V1mA┃：±5% 温度快速 变化 稳态湿热 IEC 60068-2-14 IEC60068-2-78 上限类别 温度耐久 性 IEC60068-2-2 电压温 度系数 规格标准 耐电压 IEC61051-1 TA= -40℃，TB= +85℃ 共五个循环，每个极限温度下 放置 30 分钟，温度转换时间小于 3 分钟，取出后置于 常温 1-2 小时，然后测量压敏电压。 将成品置于温度 40±2℃湿度 93±2%环境中 500 小时， 分成两组，一组不施加电压，另一组施加 10%最大连 续直流电压，取出后置于常温 1-2 小时，然后测量压敏 电压。 将成品置于温度 125±2℃环境中 1000 小时，施加最大 连续交流电压，取出后置于常温 1-2 小时，然后测量压 敏电压。 无可见损伤 ┃△V1mA∕V1mA┃：±5% ┃△V1mA∕V1mA┃：±5% 无可见损伤 标志清晰 ┃△V1mA∕V1mA┃：±10% 无可见损伤 标志清晰 ┃△V1mA∕V1mA┃：±10% 无可见损伤 标志清晰 -0.05≤Tc≤+0.05 (%/℃) 将成品表面封装体，以金属线绕成紧密线圈状，于线圈 出头端与引脚端输入电压 AC2500V 施加 1 分钟。 9 无可见损伤 氧化锌压敏电阻器： 7S(3225) 贴片系列 ================================================================================================= ■ 包装 ●卷带包装方式说明（16mm 载带尺寸）1820PCS/卷 10 氧化锌压敏电阻器： 7S(3225) 贴片系列 ================================================================================================= ● 13 寸胶盘尺寸 11
