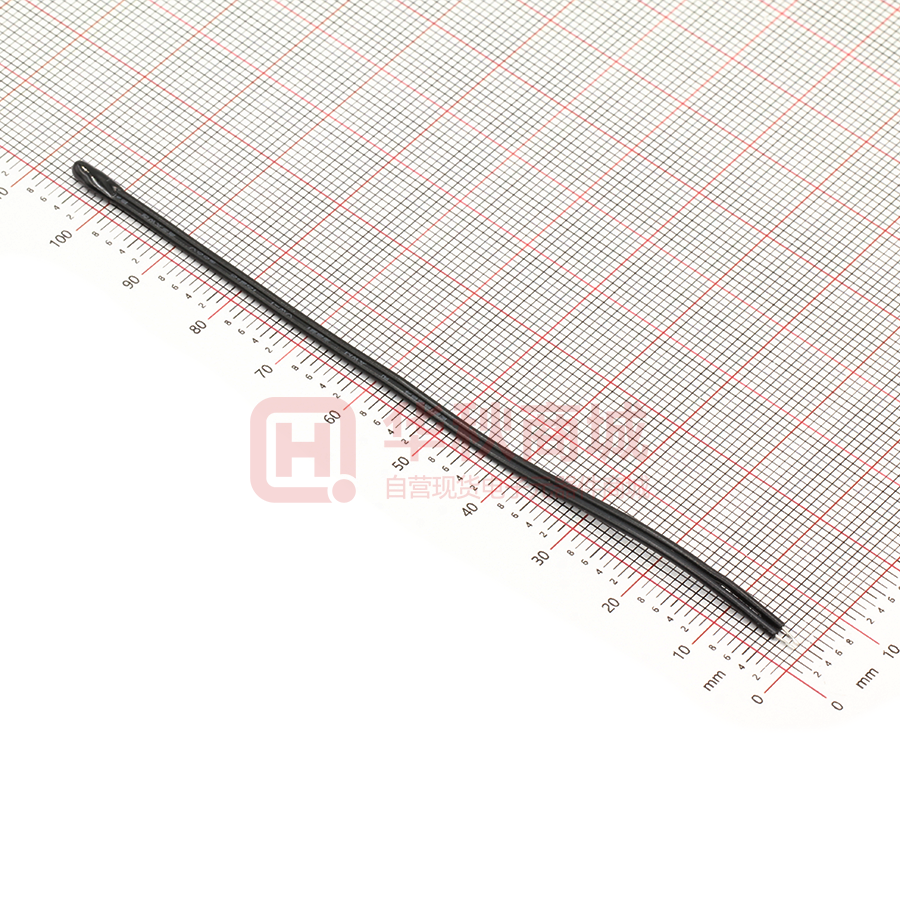

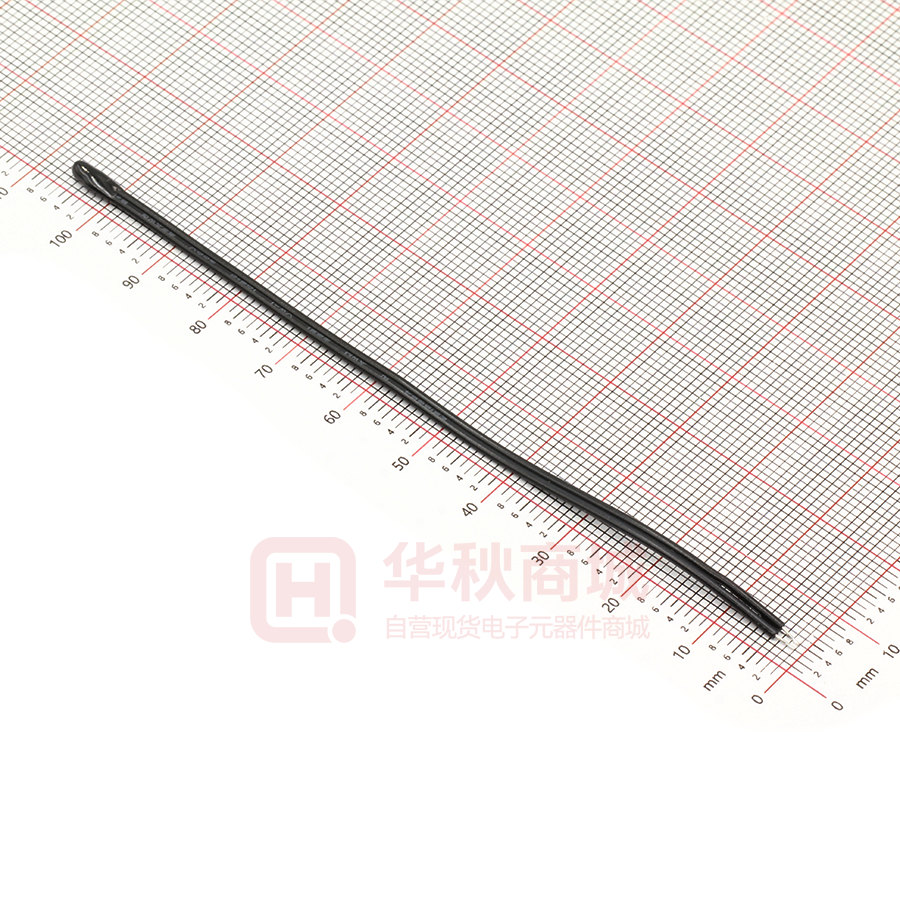

MF52D 103F3950-100

编号：JK/JXD190509014-A 南京时恒电子科技有限公司 规格承认书 APPROVAL SHEET 客户名称： CUSTOMER 产品名称： PART NAME MF52 系列测温型 NTC 热敏电阻器 产品规格： PART NUMBER MF52D 103F3950-100 日期： DATE 2019 年 05 月 10 日 确 认 CONFIRM 客户 品保部： 制造部： 供货商/制造商 规格书制作：吴迎丽 业务员审核： 技术部审核： 工程部： 品质部审核： 南京时恒电子科技有限公司 地址：南京市江宁区湖熟镇金阳路 18 号 邮编：211121 TEL：025-52121868 FAX：025-52122373 Http:// www.shiheng.com.cn E-MAILsales@shiheng.com.cn MF52 珠状测温型 NTC 热敏电阻器 版本 2.0 型号：MF52D 103F3950-100 南京时恒电子科技有限公司 本规格书提供了南京时恒电子科技有限公司生产的 MF52D 系列 NTC 热敏电阻的结构尺 寸、产品性能、试验条件、使用要求等参数，敬请贵司确认。 对本规格书产生疑义时，请速与我们取得联系（025-52121868），若无疑义请确认回 传，若无回传，我司将视为默认。 贵公司改变产品用途、使用方法时，请与我们取得联系！ 客户名称： 客 户 确 认 确认： 时间： 审核： 时间： 1.电气性能 1.1 项目 符号 测试条件 单位 性能要求 25℃的零功率电阻值 R25℃ T=25±0.01℃ 测试功率≤0.1mw KΩ 10KΩ±1% K 3950±1% 1.2 B值 B25/50 B=[(Ta×Tb)/(Tb-Ta)]×ln(Ra/Rb) Ta=25℃±0.01℃ Tb=50℃±0.01℃ 1.3 耗散系数 δ 静止空气中 mW/℃ ≥2 1.4 1.5 1.6 时间常数 绝缘电阻 NTC 工作温度范围 成品工作温度范围 最大额定功率 阻温特性 阻值误差 τ / / 静止空气中 100V/DC 1min / / / / / sec MΩ ℃ ℃ mW / / ≤7 ≥100 -40 ~ 125 -20~105 50 见附表 1 见附表 2 1.7 1.8 1.9 1.10 Pmax / / 2.可靠性 项目 2.1 引出端强度 2.2 可焊性 2.3 耐焊接热 2.4 稳态湿热 2.5 温度快速 变化 2.6 高温储存 2.7 低温储存 测试条件及方法 固定电阻端，拉力：5±1 N， 时间：10±1 秒 技术要求 无可见性损伤 R25 Δ R/R≤±2% 温度 245±5℃ 时间 2-3 秒 着锡面积≥95% 锡锅温度：260±5℃，浸入深 度距电阻体 6mm，时间 5±1 秒 温度：40℃±2℃，湿度：93 ±2%，时间：500 小时 -40℃30min→25℃5min→ 105℃30min→25℃5min，反复 5次 温度: 105℃±5℃ 时间:1000 小时 温度: -40℃ 时间:1000 小时 5.外形尺寸： （单位：mm) R25 ΔR/R≤±2% R25 ΔR/R≤±2% 数 序号 名称 材料规格 1 元件 NTC 热敏电阻 1 R25 ΔR/R≤±2% 2 环氧树脂 包封类环氧树脂 1 黑色 R25 ΔR/R≤±2% 3 导线 UL1685 30#TC 2 黑色 量 R25 ΔR/R≤±2% 备注 3、使用注意事项 3.1 本产品的用途：温度测量与控制； 3.2 避免过大的电流引起元件自身发热而产生测量误差； 3.3 烙铁焊接时，焊接处距包封头部距离至少 2mm，焊接温度应低于 360℃， 焊接时间＜3ses； 3.4 储存温度：-10℃ ～ 40℃；储存湿度：≤75% RH； 3.5 避免存放在具有腐蚀性气体及光照的环境下； 3.6 包装打开后需重新密封保存，贮存期 1 年，超过贮存期，可按本标准规 定的项目重新检验，如符合要求仍可使用； 3.7 如在加工过程中需使用热缩管，热缩管热缩时不可使用电吹风进行吹 制，建议热缩工艺，将套好热缩管后的产品放入恒温烘箱中，按 110℃ /10-12min 进行热缩； 6.产品型号说明 MF52 ① D ② 103 ③ F 3950 - 100 ④ ⑤ ⑥ ① MF52：珠状精密性 NTC 热敏电阻 ② D：引线为 30#常温引线 4、认证 4.1 质量管理体系认证 ISO9001:2015 IATF16949：2016 4.2 环境管理体系认证 ISO14001:2015 4.3 环保检测报告 ROH S 4.4 产品 CQC 认证 4.5 江苏省高新技术产品认证 ③ 103： 25℃的零功率电阻值 10KΏ ④ F：阻值精度代码 F-±1% G-±2% H-±3% J-±5% ⑤ 3950：B25/50 值 3950K ⑥ 100：线长 100mm 电 话：025-52121868 地 址：南京市江宁区湖熟镇金阳路 18 号 传 真：025-52122373 邮 箱： sales@shiheng.com.cn 邮 编：211121 网 址：Http://www.shiheng.com.cn 附表 1 南京时恒阻温特性表 R25=10KΩ 精度:±1% B25/50=3950K 温度(℃) 电阻(KΩ) 精度:±1%(P334-4) 电阻精度(%) 温度精度(℃) 最小值 中心值 最大值 △R -△R △T -△T -40 291.690 304.880 318.633 4.511 -4.326 0.670 -0.643 -39 273.794 285.991 298.701 4.444 -4.264 0.666 -0.639 -38 257.097 268.379 280.129 4.377 -4.203 0.661 -0.634 -37 241.514 251.953 262.818 4.312 -4.143 0.656 -0.630 -36 226.966 236.628 246.677 4.246 -4.083 0.651 -0.626 -35 213.381 222.326 231.623 4.181 -4.023 0.646 -0.621 -34 200.690 208.974 217.578 4.117 -3.963 0.641 -0.617 -33 188.832 196.505 204.470 4.053 -3.904 0.635 -0.612 -32 177.748 184.858 192.233 3.989 -3.846 0.630 -0.607 -31 167.384 173.973 180.804 3.926 -3.787 0.625 -0.603 -30 157.689 163.799 170.128 3.863 -3.729 0.619 -0.598 -29 148.618 154.284 160.149 3.801 -3.672 0.614 -0.593 -28 140.128 145.383 150.820 3.740 -3.614 0.608 -0.588 -27 132.177 137.053 142.095 3.678 -3.557 0.603 -0.583 -26 124.728 129.254 133.931 3.618 -3.501 0.597 -0.578 -25 117.748 121.950 126.288 3.557 -3.445 0.592 -0.573 -24 111.204 115.105 119.132 3.498 -3.389 0.586 -0.568 -23 105.065 108.689 112.427 3.438 -3.334 0.580 -0.562 -22 99.306 102.672 106.142 3.379 -3.279 0.574 -0.557 -21 93.899 97.027 100.250 3.321 -3.224 0.568 -0.551 -20 88.820 91.728 94.722 3.263 -3.169 0.562 -0.546 -19 84.049 86.752 89.533 3.205 -3.115 0.556 -0.540 -18 79.564 82.078 84.662 3.148 -3.062 0.550 -0.535 -17 75.346 77.684 80.086 3.091 -3.008 0.544 -0.529 -16 71.378 73.552 75.785 3.035 -2.955 0.537 -0.523 -15 67.643 69.666 71.741 2.979 -2.903 0.531 -0.517 -14 64.126 66.008 67.938 2.924 -2.850 0.525 -0.512 -13 60.812 62.563 64.358 2.869 -2.798 0.518 -0.506 -12 57.690 59.319 60.989 2.814 -2.746 0.512 -0.500 -11 54.745 56.262 57.815 2.759 -2.695 0.505 -0.493 -10 51.968 53.380 54.824 2.705 -2.644 0.499 -0.487 -9 49.347 50.661 52.005 2.652 -2.593 0.492 -0.481 -8 46.873 48.096 49.346 2.598 -2.542 0.485 -0.475 -7 44.536 45.675 46.838 2.545 -2.492 0.478 -0.468 -6 42.329 43.388 44.470 2.493 -2.442 0.471 -0.462 -5 40.242 41.229 42.235 2.440 -2.392 0.464 -0.455 -4 38.270 39.188 40.124 2.388 -2.342 0.457 -0.449 -3 36.404 37.258 38.129 2.337 -2.293 0.450 -0.442 -2 34.638 35.434 36.244 2.285 -2.244 0.443 -0.435 -1 32.967 33.708 34.461 2.234 -2.195 0.436 -0.428 0 31.352 32.040 32.739 2.182 -2.146 0.429 -0.422 1 29.887 30.528 31.179 2.133 -2.098 0.421 -0.414 2 28.467 29.063 29.669 2.083 -2.050 0.414 -0.407 3 27.122 27.676 28.239 2.033 -2.002 0.407 -0.400 4 25.847 26.362 26.885 1.983 -1.955 0.399 -0.393 5 24.637 25.116 25.602 1.934 -1.907 0.391 -0.386 6 23.490 23.935 24.386 1.885 -1.860 0.384 -0.379 7 22.401 22.815 23.234 1.836 -1.813 0.376 -0.371 8 21.368 21.753 22.142 1.787 -1.766 0.368 -0.364 9 20.388 20.744 21.105 1.739 -1.719 0.360 -0.356 10 19.456 19.788 20.122 1.691 -1.673 0.353 -0.349 11 18.572 18.879 19.189 1.643 -1.627 0.345 -0.341 12 17.732 18.016 18.304 1.596 -1.581 0.337 -0.333 13 16.933 17.197 17.464 1.549 -1.535 0.329 -0.326 14 16.174 16.419 16.665 1.502 -1.489 0.320 -0.318 15 15.453 15.679 15.907 1.455 -1.444 0.312 -0.310 16 14.766 14.976 15.187 1.408 -1.399 0.304 -0.302 17 14.114 14.308 14.503 1.362 -1.354 0.296 -0.294 18 13.493 13.672 13.852 1.316 -1.309 0.287 -0.286 19 12.902 13.068 13.234 1.270 -1.264 0.279 -0.277 20 12.340 12.493 12.646 1.225 -1.220 0.270 -0.269 21 11.805 11.945 12.086 1.179 -1.175 0.261 -0.260 22 11.295 11.425 11.554 1.134 -1.131 0.252 -0.252 23 10.810 10.929 11.048 1.089 -1.087 0.243 -0.243 24 10.348 10.457 10.567 1.045 -1.044 0.232 -0.232 25 9.900 10.000 10.100 1.000 -1.000 0.224 -0.224 26 9.480 9.580 9.680 1.043 -1.042 0.244 -0.243 27 9.073 9.172 9.272 1.087 -1.085 0.253 -0.253 28 8.685 8.784 8.883 1.131 -1.128 0.264 -0.263 29 8.315 8.413 8.512 1.174 -1.170 0.275 -0.274 30 7.963 8.060 8.159 1.217 -1.213 0.287 -0.286 31 7.627 7.724 7.821 1.261 -1.255 0.298 -0.297 32 7.307 7.403 7.500 1.304 -1.297 0.310 -0.309 33 7.002 7.097 7.193 1.346 -1.338 0.322 -0.320 34 6.711 6.805 6.900 1.389 -1.380 0.334 -0.332 35 6.434 6.527 6.620 1.431 -1.421 0.346 -0.344 36 6.170 6.261 6.353 1.473 -1.462 0.359 -0.356 37 5.917 6.008 6.099 1.515 -1.503 0.371 -0.368 38 5.676 5.765 5.855 1.557 -1.543 0.383 -0.380 39 5.447 5.534 5.623 1.599 -1.583 0.396 -0.392 40 5.227 5.313 5.401 1.640 -1.623 0.408 -0.404 41 5.018 5.102 5.188 1.681 -1.663 0.421 -0.416 42 4.817 4.901 4.985 1.722 -1.703 0.434 -0.429 43 4.626 4.708 4.791 1.763 -1.742 0.446 -0.441 44 4.444 4.524 4.606 1.804 -1.781 0.459 -0.454 45 4.269 4.348 4.429 1.844 -1.820 0.472 -0.466 46 4.103 4.180 4.259 1.884 -1.859 0.485 -0.479 47 3.943 4.019 4.097 1.924 -1.898 0.498 -0.492 48 3.791 3.866 3.942 1.964 -1.936 0.512 -0.504 49 3.645 3.718 3.793 2.004 -1.974 0.525 -0.517 50 3.506 3.578 3.651 2.043 -2.012 0.538 -0.530 51 3.372 3.443 3.514 2.082 -2.049 0.552 -0.543 52 3.244 3.314 3.384 2.121 -2.087 0.565 -0.556 53 3.122 3.190 3.259 2.160 -2.124 0.579 -0.569 54 3.005 3.072 3.139 2.199 -2.161 0.592 -0.582 55 2.893 2.958 3.025 2.237 -2.198 0.606 -0.596 56 2.786 2.850 2.915 2.275 -2.234 0.620 -0.609 57 2.683 2.746 2.809 2.313 -2.271 0.634 -0.622 58 2.585 2.646 2.708 2.351 -2.307 0.648 -0.636 59 2.491 2.550 2.611 2.389 -2.343 0.662 -0.649 60 2.400 2.459 2.518 2.426 -2.379 0.676 -0.663 61 2.314 2.371 2.429 2.464 -2.414 0.690 -0.676 62 2.230 2.286 2.344 2.501 -2.449 0.705 -0.690 63 2.151 2.206 2.262 2.538 -2.485 0.719 -0.704 64 2.074 2.128 2.183 2.574 -2.519 0.733 -0.718 65 2.001 2.053 2.107 2.611 -2.554 0.748 -0.732 66 1.931 1.982 2.034 2.647 -2.589 0.763 -0.746 67 1.863 1.913 1.965 2.683 -2.623 0.777 -0.760 68 1.798 1.847 1.897 2.720 -2.657 0.792 -0.774 69 1.736 1.784 1.833 2.755 -2.691 0.807 -0.788 70 1.676 1.723 1.771 2.791 -2.725 0.822 -0.802 71 1.618 1.664 1.711 2.827 -2.759 0.837 -0.817 72 1.563 1.608 1.654 2.862 -2.792 0.852 -0.831 73 1.510 1.554 1.599 2.897 -2.825 0.867 -0.845 74 1.459 1.502 1.546 2.932 -2.858 0.882 -0.860 75 1.410 1.452 1.495 2.967 -2.891 0.898 -0.875 76 1.363 1.404 1.446 3.002 -2.924 0.913 -0.889 77 1.318 1.358 1.399 3.036 -2.956 0.928 -0.904 78 1.274 1.313 1.354 3.070 -2.989 0.944 -0.919 79 1.232 1.270 1.310 3.105 -3.021 0.960 -0.934 80 1.192 1.229 1.268 3.139 -3.053 0.975 -0.949 81 1.153 1.189 1.227 3.173 -3.085 0.991 -0.964 82 1.115 1.151 1.188 3.206 -3.116 1.007 -0.979 83 1.079 1.114 1.150 3.240 -3.148 1.023 -0.994 84 1.044 1.079 1.114 3.273 -3.179 1.039 -1.009 85 1.011 1.045 1.079 3.307 -3.210 1.055 -1.024 86 0.979 1.012 1.045 3.340 -3.241 1.071 -1.039 87 0.948 0.980 1.013 3.373 -3.272 1.087 -1.055 88 0.918 0.949 0.981 3.406 -3.303 1.104 -1.070 89 0.889 0.920 0.951 3.438 -3.334 1.120 -1.086 90 0.861 0.891 0.922 3.471 -3.364 1.136 -1.101 91 0.834 0.864 0.894 3.503 -3.394 1.153 -1.117 92 0.808 0.837 0.867 3.535 -3.424 1.170 -1.133 93 0.783 0.811 0.840 3.568 -3.454 1.186 -1.149 94 0.759 0.787 0.815 3.600 -3.484 1.203 -1.164 95 0.736 0.763 0.791 3.631 -3.514 1.220 -1.180 96 0.714 0.740 0.767 3.663 -3.543 1.237 -1.196 97 0.692 0.718 0.744 3.695 -3.573 1.254 -1.212 98 0.671 0.696 0.722 3.726 -3.602 1.271 -1.228 99 0.651 0.676 0.701 3.758 -3.631 1.288 -1.245 100 0.631 0.656 0.680 3.789 -3.660 1.305 -1.261 101 0.613 0.636 0.660 3.820 -3.689 1.322 -1.277 102 0.595 0.617 0.641 3.851 -3.718 1.340 -1.293 103 0.577 0.599 0.623 3.882 -3.746 1.357 -1.310 104 0.560 0.582 0.605 3.912 -3.774 1.375 -1.326 105 0.544 0.565 0.587 3.943 -3.803 1.392 -1.343 附表 2 南京时恒阻值误差曲线图
