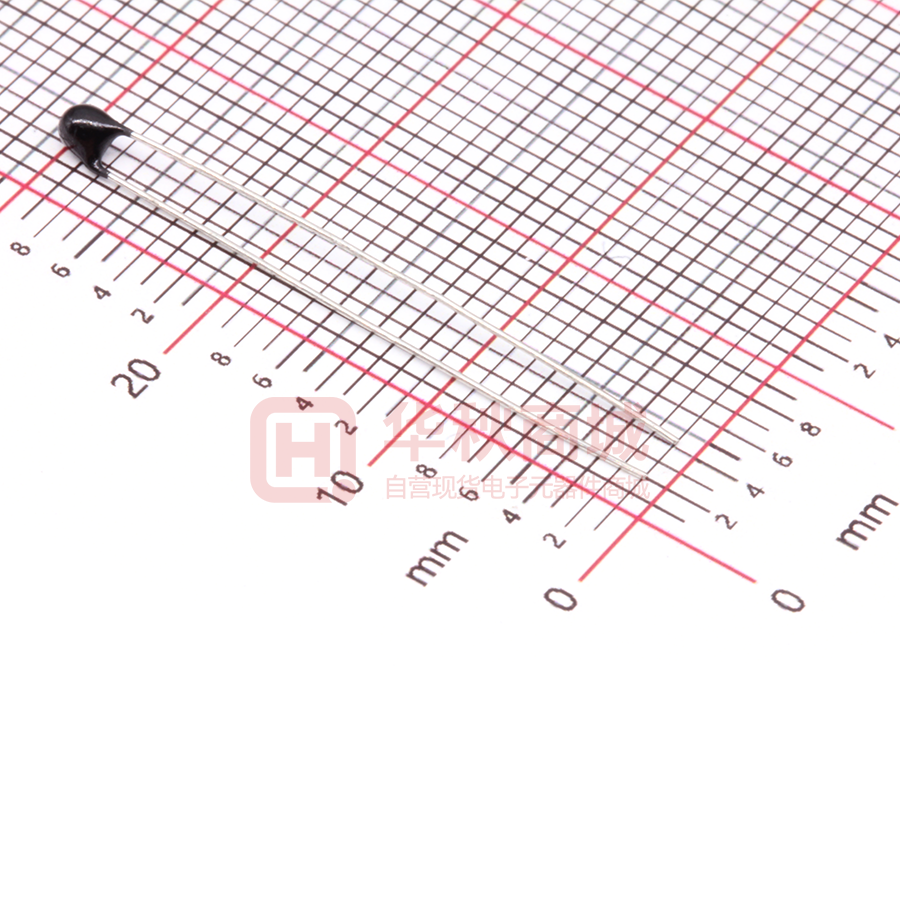

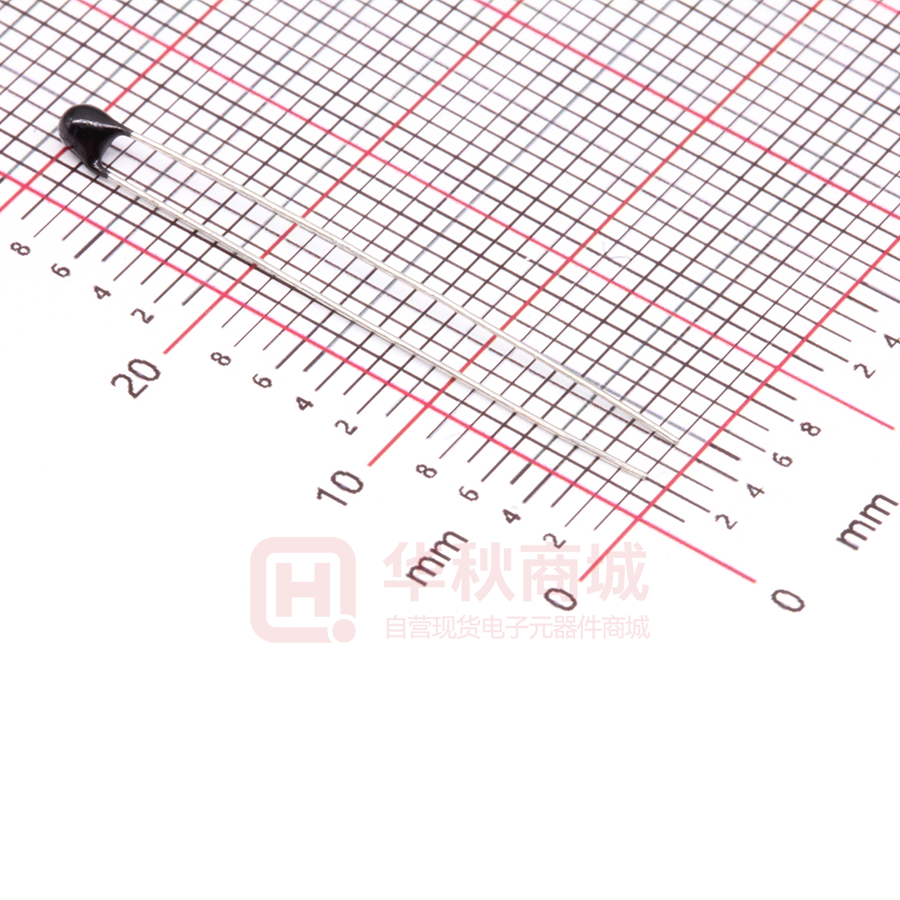

MF52A502F3470 (A1)

南京时恒电子科技有限公司 规格承认书 APPROVAL SHEET 客户名称： CUSTOMER 产品名称： PART NAME MF52 珠状测温型 NTC 热敏电阻器 产品规格： PART NUMBER MF52 A1 502 F 3470 (UL:E240991) 日期： 2013 年 03 月 26 日 DATE 确 认 CONFIRM 客户 供货商/制造商 品保部： 制作： 武 健 制造部： 审核： 王功如 工程部： 核准： 南京时恒电子科技有限公司 地址：南京市江宁区文靖路文华街 8 号 TEL：025-52121868 Http: //www.shiheng.com.cn 邮编：211100 FAX：025-52122373 E-MAIL:sales@shiheng.com.cn 测温型热敏电阻主要技术参数 规格型号 产品标准 1、外形尺寸 MF52A1502F3470 Q/320115SHD03-2011 （单位：mm） 2、材料 包封材料 颜色 引线材质 改性树脂 黑色 镀锡钢线 3、型号说明 MF52 珠状测温型 NTC 热敏电阻器 A1 引线为镀锡钢线 502 电阻值 50×102=5KΩ F 3470 阻值允差 B 值（25/50） ±1% 3470K 4、电气性能 项目 符号 4.1 25℃的零功率 电阻值 R25 4.2 B值 B25/50 4.3 4.4 4.5 4.6 4.7 4.8 耗散系数 时间常数 绝缘电阻 工作温度范围 阻温特性 阻值误差 δ τ / / / / 测试条件 Ta=25±0.05℃ 测试功率≤0.1mW 流动液体中测试 B=[(Ta×Tb)/(Tb-Ta)]× ln(Ra/Rb) Tb=50℃±0.1℃ 静止空气中 静止空气中 100V/DC 1min / / / 单位 性能要求 KΩ 5±1% K 3470±1% mW/℃ sec MΩ ℃ / / ≥2 ≤7 ≥100 -55 ~ 125 见附表 1 见附表 2 5、可靠性能试验 项目 测试条件及方法 技术要求 焊料在引线浸入部分表面 涂布均匀、光滑，面积在 95%以上 无可见性损伤， R25 ΔR/R≤±2% 无可见性损伤， R25 ΔR/R≤±2% 无可见性损伤， R25 ΔR/R≤±2% 无可见性损伤， R25 ΔR/R≤±2% 无可见性损伤， R25 ΔR/R≤±2% 无可见性损伤， R25 ΔR/R≤±2% 无可见性损伤， R25 ΔR/R≤±2%， 耐电压≥700V/AC 1min 绝缘电阻≥100MΩ 无可见性损伤， R25 ΔR/R≤±2%， 耐电压≥700V/AC 1min 绝缘电阻≥100MΩ 5.1 可焊性 将引线浸入 235±5℃的锡液中，锡面 距本体下端 6mm 处，时间 2~3 秒 5.2 耐焊接热 将引线浸入 265±5℃的锡液中，液面 距电阻体 6mm，时间 5±1 秒 5.3 引出端强度 拉力：5N，时间：10 秒 5.4 温度快速变化 -55℃30min→25℃5min→125℃30min →25℃5min，反复 5 次,恢复 4 小时 5.5 高温 温度：125℃，时间：16 小时 5.6 寒冷 温度：-55℃，时间：2 小时 5.7 低气压 气压：40±0.1Kpa，时间:4 小时 5.8 稳态温热 温度：40℃，湿度：93%， 时间：500±12 小时 5.9 交变湿热 温度：25~40℃，湿度：90%， 时间：24 小时 5.10 上限类别温度 下零功耗的耐 久性 温度: 125℃±2℃, 时间:1000±24 小时 无可见性损伤， R25 ΔR/R≤±2% 5.11 振动 5.12 碰撞 频率范围：10~500HZ，振幅：0.75mm 或 98m/S2，时间 2 小时 加速度：250m/S2，脉冲持续时间： 6mS，碰撞次数：4000 次 无可见性损伤， R25 ΔR/R≤±2% 无可见性损伤， R25 ΔR/R≤±2% 6、焊接条件 焊接时，焊接处距电阻体根部至少 6mm，焊接温度应低于 350℃，焊接时间应尽量短。 7、储存条件 7.1 储存温度：-10℃ ～ 40℃； 7.2 储存湿度：≤75% RH； 7.3 避免存放在具有腐蚀性气体及光照的环境下； 7.4 包装打开后需重新密封保存； 8、认证 8.1 质量管理体系认证 ISO9001:2000 (01110Q20002R3M) 8.2 环境管理体系认证 ISO14001:2004 (01110E20031R1M) 8.3 环保检测报告 8.4 产品 CQC 认证 8.5 安规认证 8.6 ROSH UL 1434 认证 江苏省高新技术产品认证 (RLSHE0001030510001C) (CQC07001019009) (File # E240991) (070115G0058N) 附表 1 南京时恒阻温特性表 R25=5KΩ 精度:±1% 温度(℃) -55 -54 -53 -52 -51 -50 -49 -48 -47 -46 -45 -44 -43 -42 -41 -40 -39 -38 -37 -36 -35 -34 -33 -32 -31 -30 -29 -28 -27 -26 -25 -24 -23 -22 -21 -20 -19 -18 -17 最小值 342.601 314.746 289.660 267.018 246.541 227.984 211.136 195.810 181.844 169.094 157.436 146.759 136.965 127.966 119.688 112.060 105.022 98.521 92.506 86.936 81.771 76.976 72.519 68.372 64.510 60.909 57.549 54.410 51.475 48.728 46.155 43.743 41.480 39.356 37.359 35.482 33.715 32.052 30.484 B25/50=3470K B25/85=3640K 精度:±1%(P219-2) 电阻(KΩ) 电阻精度(%) 中心值 最大值 △R -△R 361.195 380.760 5.416 -5.147 331.544 349.203 5.326 -5.066 304.863 320.832 5.238 -4.986 280.802 295.267 5.151 -4.908 259.059 272.185 5.066 -4.832 239.371 251.301 4.983 -4.756 221.509 232.368 4.902 -4.682 205.274 215.173 4.822 -4.610 190.490 199.527 4.744 -4.538 177.004 185.266 4.667 -4.468 164.682 172.244 4.591 -4.399 153.405 160.335 4.517 -4.332 143.067 149.426 4.444 -4.265 133.576 139.418 4.373 -4.199 124.850 130.222 4.302 -4.134 116.815 121.761 4.233 -4.071 109.407 113.964 4.165 -4.008 102.568 106.771 4.097 -3.946 96.246 100.126 4.031 -3.885 90.393 93.979 3.966 -3.824 84.970 88.286 3.902 -3.765 79.939 83.007 3.838 -3.706 75.265 78.107 3.776 -3.648 70.919 73.553 3.714 -3.591 66.874 69.317 3.653 -3.534 63.105 65.372 3.593 -3.478 59.589 61.695 3.534 -3.423 56.306 58.263 3.475 -3.368 53.239 55.059 3.417 -3.314 50.370 52.063 3.360 -3.260 47.685 49.260 3.303 -3.207 45.168 46.635 3.247 -3.155 42.809 44.175 3.192 -3.103 40.594 41.868 3.137 -3.051 38.515 39.702 3.083 -3.000 36.561 37.668 3.029 -2.950 34.722 35.756 2.976 -2.900 32.992 33.957 2.923 -2.850 31.363 32.264 2.871 -2.801 温度精度(℃) △T -△T 0.740 -0.704 0.737 -0.701 0.733 -0.698 0.730 -0.695 0.726 -0.693 0.723 -0.690 0.719 -0.687 0.715 -0.684 0.711 -0.680 0.707 -0.677 0.703 -0.674 0.699 -0.671 0.695 -0.667 0.691 -0.664 0.687 -0.660 0.682 -0.656 0.678 -0.652 0.673 -0.649 0.669 -0.645 0.664 -0.641 0.660 -0.636 0.655 -0.632 0.650 -0.628 0.645 -0.624 0.640 -0.619 0.635 -0.615 0.630 -0.610 0.625 -0.606 0.620 -0.601 0.614 -0.596 0.609 -0.591 0.604 -0.586 0.598 -0.581 0.593 -0.576 0.587 -0.571 0.581 -0.566 0.576 -0.561 0.570 -0.555 0.564 -0.550 南京时恒阻温特性表 R25=5KΩ 精度:±1% 温度(℃) -16 -15 -14 -13 -12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 最小值 29.007 27.612 26.296 25.052 23.877 22.765 21.714 20.718 19.775 18.881 18.034 17.230 16.468 15.744 15.056 14.403 13.782 13.191 12.629 12.094 11.585 11.101 10.639 10.199 9.779 9.379 8.982 8.634 8.286 7.954 7.637 7.335 7.046 6.769 6.505 6.252 6.011 5.779 5.558 5.346 B25/50=3470K B25/85=3640K 精度:±1%(P219-2) 电阻(KΩ) 电阻精度(%) 中心值 最大值 △R -△R 29.828 30.669 2.820 -2.752 28.380 29.165 2.768 -2.704 27.013 27.747 2.718 -2.656 25.723 26.409 2.667 -2.608 24.504 25.146 2.618 -2.561 23.352 23.952 2.568 -2.514 22.263 22.824 2.519 -2.467 21.232 21.757 2.471 -2.421 20.256 20.747 2.422 -2.375 19.332 19.791 2.375 -2.329 18.456 18.885 2.327 -2.284 17.625 18.027 2.280 -2.239 16.837 17.213 2.233 -2.194 16.090 16.442 2.187 -2.150 15.380 15.709 2.141 -2.106 14.706 15.014 2.095 -2.062 14.066 14.354 2.050 -2.018 13.457 13.727 2.004 -1.975 12.878 13.130 1.960 -1.932 12.327 12.563 1.915 -1.889 11.803 12.024 1.871 -1.846 11.305 11.511 1.827 -1.804 10.830 11.023 1.783 -1.762 10.377 10.558 1.740 -1.720 9.946 10.115 1.697 -1.678 9.535 9.693 1.654 -1.637 9.128 9.274 1.609 -1.594 8.770 8.908 1.569 -1.554 8.413 8.542 1.527 -1.513 8.073 8.193 1.485 -1.473 7.748 7.860 1.443 -1.432 7.438 7.543 1.402 -1.392 7.142 7.239 1.360 -1.352 6.859 6.950 1.319 -1.312 6.589 6.673 1.279 -1.272 6.330 6.409 1.238 -1.233 6.083 6.156 1.198 -1.194 5.847 5.915 1.158 -1.154 5.621 5.684 1.118 -1.115 5.405 5.463 1.078 -1.077 温度精度(℃) △T -△T 0.558 -0.544 0.552 -0.539 0.546 -0.533 0.540 -0.528 0.533 -0.522 0.527 -0.516 0.521 -0.510 0.514 -0.504 0.508 -0.498 0.501 -0.492 0.495 -0.485 0.488 -0.479 0.481 -0.473 0.474 -0.466 0.467 -0.460 0.460 -0.453 0.453 -0.447 0.446 -0.440 0.439 -0.433 0.432 -0.426 0.425 -0.419 0.417 -0.412 0.410 -0.405 0.403 -0.398 0.395 -0.391 0.387 -0.383 0.380 -0.377 0.372 -0.369 0.364 -0.361 0.356 -0.354 0.349 -0.346 0.341 -0.338 0.333 -0.330 0.324 -0.323 0.316 -0.315 0.308 -0.307 0.300 -0.299 0.291 -0.291 0.283 -0.282 0.275 -0.274 南京时恒阻温特性表 R25=5KΩ 精度:±1% 温度(℃) 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 最小值 5.144 4.950 4.760 4.578 4.405 4.238 4.079 3.926 3.779 3.639 3.505 3.376 3.252 3.133 3.020 2.910 2.806 2.705 2.608 2.516 2.427 2.341 2.259 2.180 2.104 2.031 1.993 1.894 1.829 1.767 1.707 1.649 1.593 1.540 1.489 1.439 1.392 1.346 1.301 B25/50=3470K B25/85=3640K 精度:±1%(P219-2) 电阻(KΩ) 电阻精度(%) 中心值 最大值 △R -△R 5.198 5.252 1.039 -1.038 5.000 5.050 1.000 -1.000 4.810 4.860 1.039 -1.038 4.628 4.678 1.077 -1.076 4.454 4.504 1.116 -1.114 4.287 4.337 1.155 -1.151 4.128 4.177 1.193 -1.189 3.975 4.024 1.231 -1.226 3.828 3.876 1.270 -1.263 3.687 3.735 1.307 -1.300 3.552 3.600 1.345 -1.337 3.423 3.470 1.383 -1.374 3.299 3.345 1.420 -1.410 3.179 3.226 1.458 -1.447 3.065 3.111 1.495 -1.483 2.955 3.001 1.532 -1.519 2.850 2.895 1.569 -1.554 2.749 2.793 1.605 -1.590 2.652 2.695 1.642 -1.625 2.558 2.601 1.678 -1.660 2.469 2.511 1.715 -1.696 2.382 2.424 1.751 -1.730 2.300 2.341 1.787 -1.765 2.220 2.261 1.823 -1.800 2.144 2.183 1.858 -1.834 2.070 2.109 1.894 -1.869 2.032 2.070 1.913 -1.887 1.931 1.969 1.965 -1.937 1.866 1.903 2.000 -1.970 1.803 1.839 2.035 -2.004 1.742 1.778 2.070 -2.037 1.684 1.719 2.104 -2.071 1.628 1.663 2.139 -2.104 1.574 1.608 2.174 -2.137 1.522 1.555 2.208 -2.170 1.472 1.505 2.242 -2.203 1.423 1.456 2.276 -2.235 1.377 1.409 2.310 -2.268 1.332 1.363 2.344 -2.300 温度精度(℃) △T -△T 0.266 -0.266 0.258 -0.258 0.269 -0.269 0.281 -0.280 0.292 -0.292 0.304 -0.303 0.316 -0.315 0.328 -0.327 0.340 -0.339 0.352 -0.351 0.365 -0.362 0.377 -0.374 0.389 -0.386 0.402 -0.399 0.414 -0.411 0.427 -0.423 0.439 -0.435 0.452 -0.448 0.465 -0.460 0.478 -0.473 0.491 -0.485 0.504 -0.498 0.517 -0.511 0.530 -0.523 0.543 -0.536 0.557 -0.549 0.575 -0.567 0.584 -0.575 0.597 -0.588 0.611 -0.602 0.624 -0.615 0.638 -0.628 0.652 -0.641 0.666 -0.655 0.680 -0.668 0.694 -0.682 0.708 -0.696 0.723 -0.709 0.737 -0.723 南京时恒阻温特性表 R25=5KΩ 精度:±1% 温度(℃) 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 最小值 1.259 1.218 1.178 1.140 1.104 1.068 1.034 1.001 0.970 0.939 0.910 0.881 0.854 0.827 0.802 0.777 0.754 0.731 0.708 0.687 0.666 0.646 0.627 0.608 0.590 0.573 0.556 0.540 0.524 0.509 0.494 0.480 0.466 0.453 0.440 0.428 0.416 0.404 0.393 0.382 B25/50=3470K B25/85=3640K 精度:±1%(P219-2) 电阻(KΩ) 电阻精度(%) 中心值 最大值 △R -△R 1.289 1.320 2.378 -2.332 1.247 1.278 2.411 -2.364 1.207 1.237 2.445 -2.396 1.169 1.198 2.478 -2.428 1.132 1.160 2.511 -2.459 1.096 1.124 2.544 -2.491 1.061 1.088 2.577 -2.522 1.028 1.055 2.610 -2.553 0.996 1.022 2.642 -2.584 0.964 0.990 2.675 -2.615 0.935 0.960 2.707 -2.646 0.906 0.930 2.739 -2.676 0.878 0.902 2.772 -2.707 0.851 0.875 2.804 -2.737 0.825 0.848 2.835 -2.767 0.800 0.823 2.867 -2.797 0.775 0.798 2.899 -2.827 0.752 0.774 2.930 -2.857 0.729 0.751 2.962 -2.886 0.708 0.729 2.993 -2.916 0.687 0.707 3.024 -2.945 0.666 0.687 3.055 -2.974 0.647 0.666 3.086 -3.003 0.627 0.647 3.117 -3.032 0.609 0.628 3.147 -3.061 0.591 0.610 3.178 -3.090 0.574 0.593 3.208 -3.118 0.558 0.576 3.239 -3.147 0.541 0.559 3.269 -3.175 0.526 0.543 3.299 -3.203 0.511 0.528 3.329 -3.231 0.496 0.513 3.359 -3.259 0.482 0.499 3.388 -3.287 0.469 0.485 3.418 -3.315 0.456 0.471 3.447 -3.342 0.443 0.458 3.477 -3.369 0.430 0.446 3.506 -3.397 0.419 0.433 3.535 -3.424 0.407 0.421 3.564 -3.451 0.396 0.410 3.593 -3.478 温度精度(℃) △T -△T 0.751 -0.737 0.766 -0.751 0.780 -0.765 0.795 -0.779 0.810 -0.793 0.824 -0.807 0.839 -0.821 0.854 -0.836 0.869 -0.850 0.884 -0.864 0.899 -0.879 0.915 -0.894 0.930 -0.908 0.945 -0.923 0.961 -0.938 0.976 -0.953 0.992 -0.967 1.008 -0.982 1.024 -0.997 1.039 -1.013 1.055 -1.028 1.071 -1.043 1.087 -1.058 1.104 -1.074 1.120 -1.089 1.136 -1.105 1.153 -1.120 1.169 -1.136 1.186 -1.152 1.202 -1.167 1.219 -1.183 1.236 -1.199 1.253 -1.215 1.269 -1.231 1.286 -1.247 1.304 -1.263 1.321 -1.280 1.338 -1.296 1.355 -1.312 1.373 -1.329 南京时恒阻温特性表 R25=5KΩ 精度:±1% 温度(℃) 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 最小值 0.371 0.361 0.351 0.342 0.332 0.323 0.315 0.306 0.298 0.290 0.282 0.275 0.268 0.261 0.254 0.247 0.241 0.235 0.229 0.223 0.217 0.212 0.206 B25/50=3470K B25/85=3640K 精度:±1%(P219-2) 电阻(KΩ) 电阻精度(%) 中心值 最大值 △R -△R 0.385 0.399 3.621 -3.505 0.374 0.388 3.650 -3.531 0.364 0.378 3.679 -3.558 0.354 0.368 3.707 -3.584 0.345 0.358 3.735 -3.610 0.336 0.348 3.763 -3.637 0.327 0.339 3.791 -3.663 0.318 0.330 3.819 -3.688 0.310 0.321 3.847 -3.714 0.301 0.313 3.875 -3.740 0.293 0.305 3.902 -3.765 0.286 0.297 3.930 -3.791 0.278 0.289 3.957 -3.816 0.271 0.282 3.985 -3.841 0.264 0.275 4.012 -3.867 0.257 0.268 4.039 -3.891 0.251 0.261 4.066 -3.916 0.244 0.254 4.092 -3.941 0.238 0.248 4.119 -3.966 0.232 0.242 4.146 -3.990 0.226 0.236 4.172 -4.015 0.221 0.230 4.198 -4.039 0.215 0.224 4.225 -4.063 温度精度(℃) △T -△T 1.390 -1.345 1.408 -1.362 1.425 -1.379 1.443 -1.395 1.461 -1.412 1.479 -1.429 1.497 -1.446 1.515 -1.463 1.533 -1.480 1.551 -1.497 1.569 -1.514 1.588 -1.531 1.606 -1.549 1.625 -1.566 1.643 -1.584 1.662 -1.601 1.681 -1.619 1.699 -1.636 1.718 -1.654 1.737 -1.672 1.756 -1.690 1.775 -1.708 1.795 -1.726 附表 2 南京时恒阻值误差曲线图
