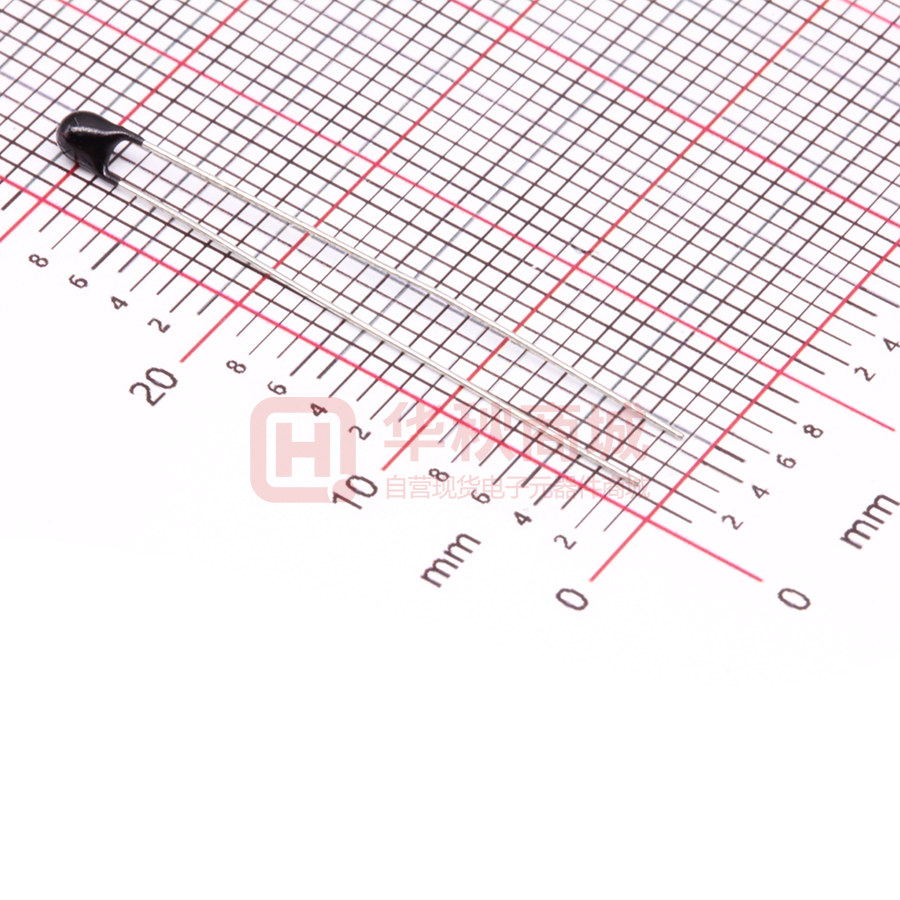

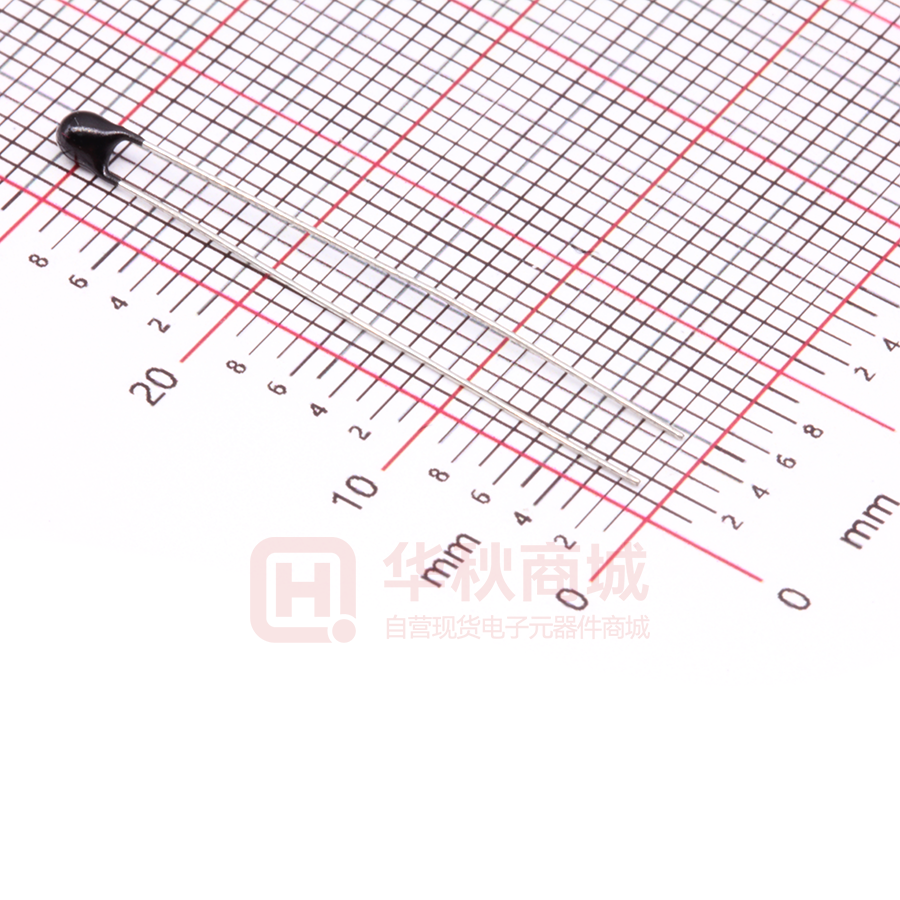

MF52A103J3950 (A1)

南京时恒电子科技有限公司 规格承认书 APPROVAL SHEET 客户名称： CUSTOMER 产品名称： PART NAME MF52 珠状测温型 NTC 热敏电阻器 产品规格： PART NUMBER MF52 A 103 J 3950(A1) (UL:E240991) 日期： DATE 2017 年 07 月 20 日 确 认 CONFIRM 客户 品保部： 制造部： 供货商/制造商 规格书制作： 鞠晓丽 技术部审核： 品质部审核： 工程部： 生产部审核： 南京时恒电子科技有限公司 地址：南京市江宁区湖熟镇金阳路 18 号 TEL：025-52121868 Http: //www.shiheng.com.cn 邮编：211121 FAX：025-52122373 E-MAIL:sales@shiheng.com.cn MF52 珠状测温型 NTC 热敏电阻器 型号：MF52A 103J3950 (A1) 南京时恒电子科技有限公司 本规格书提供了南京时恒电子科技有限公司生产的 MF52A 系列 NTC 热敏电阻的结构 尺寸、产品性能、试验条件、使用要求的描述，敬请贵司确认。 对本规格书产生疑义时，请速与我们取得联系（025-52121868），若无疑义请确认 回传，若无回传，我司将视为默认。 贵公司改变使用用途，作用方法时，请与我们取得联系。 客户名称： 客 户 确 认 确认： 时间： 审核： 时间： 1.电气性能 项目 符号 测试条件 单位 性能要求 1.1 25℃的零功率电阻值 R25℃ Ta=25±0.05℃ 测试功率≤0.1mw KΩ 10KΩ±5% 1.2 B值 B25/50 B=[(Ta×Tb)/(Tb-Ta)]×ln(Ra/Rb) Tb=50℃±0.01℃ K 3950±1% 1.3 1.4 1.5 1.6 1.7 1.8 1.9 耗散系数 δ 静止空气中 时间常数 绝缘电阻 工作温度范围 最大额定功率 阻温特性 阻值误差 τ / / Pmax / / 静止空气中 100V/DC 1min / / / / mW/℃ sec MΩ ℃ ≥2 ≤7 ≥100 2.可靠性 mW -55℃ ～ 125℃ 50 / / 见附表 1 见附表 2 5.外形尺寸： （单位：mm) 项目 测试条件及方法 技术要求 固定电阻端，拉力：5±1 N，时间： 无 可 见 性 损 伤 10±1 秒 R25 ΔR/R≤±2% 2.1 引出端强度 温度 245±5℃ 时间 2-3 秒 2.2 可焊性 着锡面积≥95% 锡锅温度：260±5℃，浸入深度距 电阻体 6mm，时间 5±1 秒 温度：40℃±2℃，湿度：93±2%， 时间：500 小时 -55℃30min→25℃5min→125℃ 30min→25℃5min，反复 5 次 温度: 125℃±5℃ 时间:1000 小时 温度: -55℃ 时间:1000 小时 2.3 耐焊接热 2.4 稳态湿热 2.5 温度快速 变化 2.6 高温储存 2.7 低温储存 R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% 3、使用注意事项 3.1 本产品的用途：温度测量与控制； 序 数 名称 材料规格 1 元件 NTC 热敏电阻 1 2 改性树脂 包封类树脂 1 黑色 3 导线 镀锡铜包钢线 2 银色 号 量 备注 3.2 避免流过热敏电阻芯片的电流引起元件自身发热而产生测量误差； 3.3 烙铁焊接时，焊接处距涂装层距离至少 2mm，焊接温度应低于 300℃， 焊接时间＜3ses； 3.4 储存温度：-10℃ ～ 40℃；储存湿度：≤75% RH； 3.5 避免存放在具有腐蚀性气体及光照的环境下； 6.产品型号说明 MF52 A 103 ① MF52：珠状精密性 NTC 热敏电阻 (0192416) 4.2 环境管理体系认证 ISO14001:2004 (01113E20060R2M) 4.4 4.5 4.6 产品 CQC 认证 ② A： 引线为镀锡铜包钢线 ③ 103： 25℃的零功率电阻值 10KΏ ④ J：阻值精度代码 F-±1% G-±2% H-±3% J-±5% ⑤ 3950：B25/50 值 3950K 4.3 环保检测报告 ROH S (CQC07001019009) ⑥ A1:小头 江苏省高新技术产品认证 (120115G0179N) UL 1434 认证 ⑤ ⑥ 4、认证 ISO/TS16949：2009 ④ A1 ① (01115Q20270R5M) ③ 3950 3.6 包装打开后需重新密封保存。 4.1 质量管理体系认证 ISO9001:2008 ② J (File # E240991) 电 话：025-52121868 地 址：南京市江宁区湖熟镇金阳路 18 号 传 真：025-52122373 邮 箱： sales@shiheng.com.cn 邮 编：211121 网 址：Http://www.shiheng.com.cn 附表 1 南京时恒阻温特性表 R25=10KΩ 精度:±5% 温度(℃) B25/50=3950K B25/85=4021K 精度:±1%(P163-6) 电阻(KΩ) 电阻精度(%) 温度精度(℃) 最小值 中心值 最大值 △R -△R △T -△T -55 672.933 739.500 810.619 9.617 -9.001 1.308 -1.224 -54 642.445 705.664 773.167 9.565 -8.958 1.304 -1.222 -53 609.539 669.165 732.787 9.507 -8.910 1.302 -1.220 -52 575.533 631.466 691.103 9.444 -8.857 1.301 -1.220 -51 541.433 593.686 649.354 9.376 -8.801 1.300 -1.220 -50 507.978 556.644 608.447 9.306 -8.742 1.299 -1.220 -49 475.685 520.911 569.010 9.233 -8.682 1.299 -1.221 -48 444.889 486.858 531.454 9.159 -8.620 1.299 -1.223 -47 415.791 454.704 496.016 9.085 -8.557 1.299 -1.224 -46 388.487 424.553 462.808 9.010 -8.495 1.300 -1.225 -45 362.997 396.426 431.850 8.935 -8.432 1.300 -1.227 -44 339.291 370.283 403.096 8.861 -8.369 1.301 -1.228 -43 317.300 346.049 376.459 8.787 -8.307 1.301 -1.230 -42 296.935 323.623 351.827 8.715 -8.246 1.301 -1.231 -41 278.096 302.890 329.069 8.643 -8.185 1.302 -1.233 -40 260.675 283.730 308.051 8.572 -8.125 1.302 -1.234 -39 244.563 266.022 288.639 8.502 -8.066 1.302 -1.235 -38 229.657 249.649 270.702 8.433 -8.007 1.302 -1.236 -37 215.855 234.498 254.115 8.365 -7.950 1.302 -1.237 -36 203.063 220.466 238.761 8.298 -7.893 1.301 -1.238 -35 191.194 207.454 224.533 8.232 -7.837 1.301 -1.238 -34 180.168 195.372 211.330 8.167 -7.782 1.300 -1.239 -33 169.910 184.139 199.062 8.103 -7.727 1.299 -1.239 -32 160.354 173.681 187.646 8.040 -7.673 1.298 -1.239 -31 151.439 163.931 177.009 7.978 -7.620 1.297 -1.239 -30 143.110 154.827 167.084 7.916 -7.567 1.296 -1.238 -29 135.319 146.315 157.809 7.855 -7.515 1.294 -1.238 -28 128.021 138.347 149.131 7.795 -7.463 1.293 -1.237 -27 121.176 130.877 141.001 7.735 -7.411 1.291 -1.237 -26 114.749 123.866 133.374 7.675 -7.360 1.289 -1.236 -25 108.706 117.280 126.213 7.617 -7.310 1.287 -1.235 -24 103.019 111.084 119.481 7.558 -7.260 1.285 -1.234 -23 97.663 105.252 113.146 7.500 -7.209 1.283 -1.233 -22 92.613 99.756 107.181 7.443 -7.160 1.281 -1.232 -21 87.848 94.573 101.558 7.385 -7.110 1.278 -1.231 -20 83.349 89.682 96.254 7.328 -7.061 1.276 -1.229 -19 79.098 85.063 91.249 7.272 -7.012 1.274 -1.228 -18 75.080 80.699 86.522 7.215 -6.963 1.271 -1.227 -17 71.279 76.574 82.056 7.159 -6.914 1.269 -1.225 -16 67.683 72.672 77.835 7.103 -6.865 1.266 -1.224 -15 64.279 68.982 73.843 7.047 -6.817 1.263 -1.222 -14 61.056 65.489 70.068 6.991 -6.768 1.261 -1.220 -13 58.004 62.183 66.496 6.936 -6.720 1.258 -1.219 -12 55.112 59.052 63.116 6.881 -6.672 1.255 -1.217 -11 52.372 56.087 59.916 6.826 -6.624 1.253 -1.215 -10 49.776 53.280 56.887 6.771 -6.576 1.250 -1.214 -9 47.315 50.620 54.020 6.716 -6.528 1.247 -1.212 -8 44.982 48.100 51.304 6.662 -6.480 1.244 -1.210 -7 42.771 45.712 48.733 6.607 -6.432 1.242 -1.209 -6 40.675 43.450 46.297 6.553 -6.385 1.239 -1.207 -5 38.688 41.306 43.991 6.499 -6.337 1.236 -1.205 -4 36.804 39.274 41.806 6.446 -6.290 1.233 -1.203 -3 35.017 37.349 39.737 6.392 -6.243 1.230 -1.202 -2 33.323 35.524 37.776 6.339 -6.196 1.227 -1.200 -1 31.716 33.795 35.919 6.286 -6.149 1.225 -1.198 0 30.156 32.116 34.117 6.232 -6.101 1.223 -1.197 1 28.748 30.601 32.493 6.180 -6.056 1.219 -1.195 2 27.378 29.128 30.914 6.128 -6.010 1.216 -1.193 3 26.078 27.732 29.417 6.076 -5.964 1.213 -1.191 4 24.845 26.408 27.999 6.024 -5.918 1.211 -1.189 5 23.675 25.152 26.655 5.972 -5.872 1.208 -1.187 6 22.566 23.962 25.381 5.921 -5.826 1.205 -1.186 7 21.513 22.833 24.173 5.870 -5.781 1.202 -1.184 8 20.514 21.762 23.029 5.819 -5.735 1.199 -1.182 9 19.566 20.746 21.943 5.769 -5.690 1.196 -1.180 10 18.666 19.783 20.914 5.718 -5.645 1.194 -1.178 11 17.811 18.868 19.938 5.668 -5.601 1.191 -1.177 12 17.000 18.000 19.012 5.619 -5.556 1.188 -1.175 13 16.230 17.177 18.133 5.569 -5.512 1.185 -1.173 14 15.498 16.395 17.300 5.520 -5.468 1.182 -1.171 15 14.803 15.652 16.509 5.471 -5.424 1.180 -1.170 16 14.143 14.947 15.758 5.422 -5.381 1.177 -1.168 17 13.515 14.277 15.045 5.374 -5.337 1.174 -1.166 18 12.919 13.641 14.367 5.326 -5.294 1.172 -1.165 19 12.351 13.036 13.724 5.278 -5.251 1.170 -1.164 20 11.812 12.461 13.113 5.231 -5.208 1.168 -1.163 21 11.299 11.915 12.533 5.184 -5.166 1.167 -1.163 22 10.811 11.395 11.981 5.137 -5.124 1.167 -1.164 23 10.347 10.901 11.456 5.090 -5.081 1.171 -1.169 24 9.905 10.431 10.957 5.044 -5.040 1.191 -1.190 25 9.500 10.000 10.500 5.000 -5.000 1.188 -1.188 26 9.075 9.557 10.040 5.047 -5.042 1.119 -1.118 27 8.686 9.151 9.618 5.093 -5.084 1.157 -1.155 28 8.316 8.765 9.216 5.138 -5.125 1.181 -1.178 29 7.963 8.397 8.832 5.183 -5.165 1.203 -1.199 30 7.628 8.047 8.467 5.228 -5.206 1.223 -1.218 31 7.308 7.712 8.119 5.273 -5.246 1.242 -1.236 32 7.003 7.394 7.787 5.317 -5.286 1.261 -1.254 33 6.712 7.090 7.470 5.361 -5.326 1.280 -1.272 34 6.435 6.800 7.168 5.405 -5.365 1.299 -1.290 35 6.171 6.523 6.879 5.449 -5.404 1.318 -1.307 36 5.919 6.259 6.603 5.492 -5.443 1.337 -1.325 37 5.678 6.008 6.340 5.536 -5.482 1.356 -1.343 38 5.448 5.767 6.089 5.579 -5.521 1.375 -1.361 39 5.229 5.537 5.849 5.622 -5.559 1.394 -1.378 40 5.020 5.318 5.619 5.665 -5.597 1.413 -1.396 41 4.820 5.108 5.399 5.707 -5.635 1.432 -1.414 42 4.629 4.907 5.190 5.749 -5.673 1.451 -1.432 43 4.446 4.716 4.989 5.792 -5.711 1.470 -1.450 44 4.272 4.532 4.797 5.834 -5.748 1.490 -1.468 45 4.105 4.357 4.613 5.875 -5.785 1.509 -1.486 46 3.945 4.189 4.437 5.917 -5.822 1.529 -1.504 47 3.793 4.029 4.269 5.958 -5.859 1.548 -1.522 48 3.647 3.875 4.108 5.999 -5.896 1.568 -1.541 49 3.507 3.728 3.954 6.040 -5.932 1.587 -1.559 50 3.373 3.588 3.806 6.081 -5.968 1.607 -1.577 51 3.245 3.453 3.664 6.122 -6.004 1.627 -1.596 52 3.123 3.324 3.528 6.162 -6.040 1.647 -1.614 53 3.005 3.200 3.398 6.203 -6.076 1.667 -1.633 54 2.893 3.081 3.274 6.243 -6.111 1.687 -1.652 55 2.785 2.968 3.154 6.283 -6.146 1.707 -1.670 56 2.682 2.859 3.039 6.322 -6.182 1.728 -1.689 57 2.583 2.754 2.929 6.362 -6.216 1.748 -1.708 58 2.488 2.654 2.824 6.401 -6.251 1.769 -1.727 59 2.397 2.558 2.723 6.441 -6.286 1.789 -1.746 60 2.310 2.466 2.626 6.480 -6.320 1.810 -1.765 61 2.226 2.377 2.532 6.519 -6.354 1.831 -1.785 62 2.146 2.293 2.443 6.557 -6.388 1.852 -1.804 63 2.069 2.211 2.357 6.596 -6.422 1.872 -1.823 64 1.995 2.133 2.274 6.634 -6.456 1.894 -1.843 65 1.924 2.058 2.195 6.672 -6.489 1.915 -1.862 66 1.856 1.986 2.119 6.710 -6.523 1.936 -1.882 67 1.791 1.917 2.046 6.748 -6.556 1.957 -1.901 68 1.728 1.850 1.976 6.786 -6.589 1.979 -1.921 69 1.668 1.786 1.908 6.823 -6.621 2.000 -1.941 70 1.610 1.725 1.843 6.861 -6.654 2.022 -1.961 71 1.555 1.666 1.781 6.898 -6.687 2.044 -1.981 72 1.501 1.610 1.721 6.935 -6.719 2.066 -2.001 73 1.450 1.555 1.664 6.972 -6.751 2.088 -2.021 74 1.401 1.503 1.608 7.008 -6.783 2.110 -2.042 75 1.353 1.452 1.555 7.045 -6.814 2.132 -2.062 76 1.308 1.404 1.504 7.081 -6.846 2.154 -2.083 77 1.264 1.358 1.454 7.117 -6.877 2.177 -2.103 78 1.222 1.313 1.407 7.153 -6.909 2.199 -2.124 79 1.182 1.270 1.361 7.189 -6.940 2.222 -2.145 80 1.143 1.228 1.317 7.224 -6.970 2.244 -2.166 81 1.105 1.189 1.275 7.259 -7.001 2.267 -2.187 82 1.069 1.150 1.234 7.295 -7.032 2.290 -2.208 83 1.035 1.113 1.195 7.330 -7.062 2.313 -2.229 84 1.001 1.078 1.157 7.364 -7.092 2.337 -2.250 85 0.969 1.044 1.121 7.399 -7.122 2.360 -2.271 86 0.938 1.011 1.086 7.433 -7.152 2.383 -2.293 87 0.908 0.979 1.052 7.468 -7.181 2.407 -2.314 88 0.880 0.948 1.019 7.502 -7.211 2.430 -2.336 89 0.852 0.919 0.988 7.536 -7.240 2.454 -2.358 90 0.826 0.890 0.958 7.569 -7.269 2.478 -2.380 91 0.800 0.863 0.929 7.603 -7.298 2.502 -2.402 92 0.775 0.837 0.901 7.636 -7.327 2.526 -2.424 93 0.751 0.811 0.873 7.670 -7.355 2.550 -2.446 94 0.729 0.787 0.847 7.703 -7.384 2.574 -2.468 95 0.706 0.763 0.822 7.736 -7.412 2.599 -2.490 96 0.685 0.740 0.798 7.768 -7.440 2.623 -2.513 97 0.664 0.718 0.774 7.801 -7.468 2.648 -2.535 98 0.645 0.697 0.751 7.833 -7.496 2.673 -2.558 99 0.625 0.676 0.730 7.865 -7.524 2.698 -2.580 100 0.607 0.657 0.708 7.898 -7.551 2.722 -2.603 101 0.589 0.637 0.688 7.929 -7.578 2.747 -2.626 102 0.572 0.619 0.668 7.961 -7.606 2.773 -2.649 103 0.555 0.601 0.649 7.993 -7.633 2.798 -2.672 104 0.539 0.584 0.631 8.024 -7.660 2.823 -2.695 105 0.523 0.567 0.613 8.056 -7.686 2.849 -2.718 106 0.508 0.551 0.595 8.087 -7.713 2.874 -2.741 107 0.494 0.535 0.579 8.118 -7.740 2.900 -2.765 108 0.480 0.520 0.563 8.149 -7.766 2.925 -2.788 109 0.466 0.505 0.547 8.180 -7.792 2.951 -2.811 110 0.453 0.491 0.532 8.211 -7.819 2.977 -2.835 111 0.440 0.478 0.517 8.241 -7.845 3.003 -2.858 112 0.428 0.464 0.503 8.272 -7.871 3.029 -2.882 113 0.416 0.451 0.489 8.302 -7.896 3.055 -2.906 114 0.404 0.439 0.476 8.332 -7.922 3.081 -2.930 115 0.393 0.427 0.463 8.363 -7.948 3.107 -2.953 116 0.382 0.415 0.450 8.393 -7.974 3.134 -2.977 117 0.371 0.404 0.438 8.423 -7.999 3.160 -3.001 118 0.361 0.393 0.426 8.453 -8.025 3.187 -3.025 119 0.351 0.382 0.414 8.483 -8.050 3.213 -3.049 120 0.341 0.371 0.403 8.513 -8.076 3.240 -3.073 121 0.332 0.361 0.392 8.543 -8.101 3.266 -3.097 122 0.323 0.351 0.382 8.573 -8.126 3.293 -3.121 123 0.314 0.342 0.371 8.603 -8.152 3.319 -3.145 124 0.305 0.333 0.361 8.633 -8.177 3.346 -3.169 125 0.297 0.324 0.352 8.663 -8.202 3.373 -3.194 附表 2 南京时恒阻值误差曲线图
