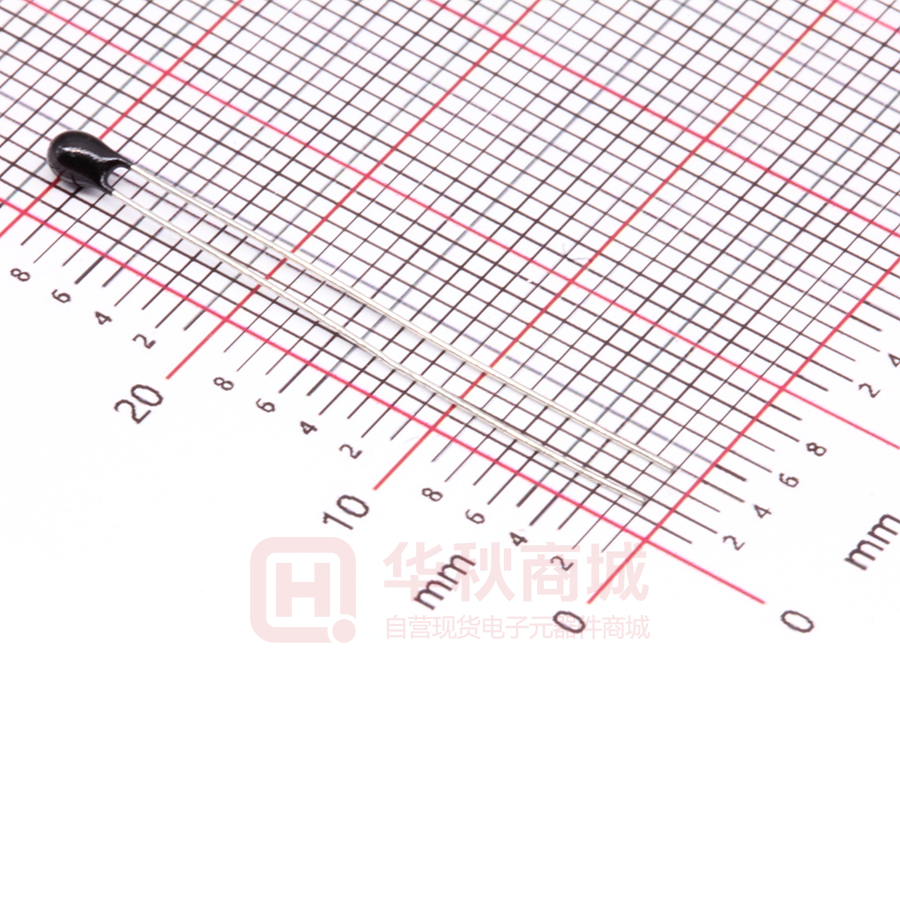

MF52A103J3435 (A1)

南京时恒电子科技有限公司 规格承认书 APPROVAL SHEET 客户名称： CUSTOMER 产品名称： PART NAME MF52 珠状测温型 NTC 热敏电阻器 产品规格： PART NUMBER MF52 A 103J3435 (A1)(UL:E240991) 日期： DATE 2017 年 07 月 20 日 确 认 CONFIRM 客户 品保部： 制造部： 供货商/制造商 规格书制作： 鞠晓丽 技术部审核： 品质部审核： 工程部： 生产部审核： 南京时恒电子科技有限公司 地址：南京市江宁区湖熟镇金阳路 18 号 TEL：025-52121868 Http: //www.shiheng.com.cn 邮编：211121 FAX：025-52122373 E-MAIL:sales@shiheng.com.cn MF52 珠状测温型 NTC 热敏电阻器 南京时恒电子科技有限公司 型号：MF52A 103J3435 (A1) 本规格书提供了南京时恒电子科技有限公司生产的 MF52A 系列 NTC 热敏电阻的结构 尺寸、产品性能、试验条件、使用要求的描述，敬请贵司确认。 对本规格书产生疑义时，请速与我们取得联系（025-52121868），若无疑义请确认 回传，若无回传，我司将视为默认。 贵公司改变使用用途，作用方法时，请与我们取得联系。 客户名称： 客 户 确 认 确认： 时间： 审核： 时间： 1.电气性能 项目 符号 测试条件 单位 性能要求 1.1 25℃的零功率电阻值 R25℃ Ta=25±0.05℃ 测试功率≤0.1mw KΩ 10KΩ±5% 1.2 B值 B25/85 B=[(Ta×Tb)/(Tb-Ta)]×ln(Ra/Rb) Tb=85℃±0.01℃ K 3435±1% 1.3 1.4 1.5 1.6 1.7 1.8 1.9 耗散系数 δ 静止空气中 时间常数 绝缘电阻 工作温度范围 最大额定功率 阻温特性 阻值误差 τ / / Pmax / / 静止空气中 100V/DC 1min / / / / mW/℃ sec MΩ ℃ ≥2 ≤7 ≥100 2.可靠性 mW -55℃ ～ 125℃ 50 / / 见附表 1 见附表 2 5.外形尺寸： （单位：mm) 项目 测试条件及方法 技术要求 固定电阻端，拉力：5±1 N，时间： 无 可 见 性 损 伤 10±1 秒 R25 ΔR/R≤±2% 2.1 引出端强度 温度 245±5℃ 时间 2-3 秒 2.2 可焊性 着锡面积≥95% 锡锅温度：260±5℃，浸入深度距 电阻体 6mm，时间 5±1 秒 温度：40℃±2℃，湿度：93±2%， 时间：500 小时 -55℃30min→25℃5min→125℃ 30min→25℃5min，反复 5 次 温度: 125℃±5℃ 时间:1000 小时 温度: -55℃ 时间:1000 小时 2.3 耐焊接热 2.4 稳态湿热 2.5 温度快速 变化 2.6 高温储存 2.7 低温储存 R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% 3、使用注意事项 3.1 本产品的用途：温度测量与控制； 序 数 名称 材料规格 1 元件 NTC 热敏电阻 1 2 改性树脂 包封类树脂 1 黑色 3 导线 镀锡铜包钢线 2 银色 号 量 备注 3.2 避免流过热敏电阻芯片的电流引起元件自身发热而产生测量误差； 3.3 烙铁焊接时，焊接处距涂装层距离至少 2mm，焊接温度应低于 300℃， 焊接时间＜3ses； 3.4 储存温度：-10℃ ～ 40℃；储存湿度：≤75% RH； 6.产品型号说明 3.5 避免存放在具有腐蚀性气体及光照的环境下； MF52 3.6 包装打开后需重新密封保存。 ① 4、认证 4.1 质量管理体系认证 ISO9001:2008 (01115Q20270R5M) ISO/TS16949：2009 4.2 环境管理体系认证 (0192416) ISO14001:2004 (01113E20060R2M) 4.5 4.6 产品 CQC 认证 (CQC07001019009) 江苏省高新技术产品认证 (120115G0179N) UL 1434 认证 103 ② ③ J ④ 3435 ⑤ A1 ⑥ ① MF52：珠状精密性 NTC 热敏电阻 ② A1： 引线为镀锡铜包钢线 ③ 103： 25℃的零功率电阻值 10KΏ ④ J：阻值精度代码 F-±1% G-±2% H-±3% J-±5% 4.3 环保检测报告 ROH S 4.4 A ⑤ 3435：B25/85 值 3435K ⑥ A1:小头 (File # E240991) 电 话：025-52121868 地 址：南京市江宁区湖熟镇金阳路 18 号 传 真：025-52122373 邮 箱： sales@shiheng.com.cn 邮 编：211121 网 址：Http://www.shiheng.com.cn 附表 1 南京时恒阻温特性表 R25=10KΩ 精度:±5% 温度(℃) B25/50=3380K B25/85=3435K 电阻(KΩ) 精度:±1%(P174-9A) 电阻精度(%) 温度精度(℃) 最小值 中心值 最大值 △R -△R △T -△T -55 456.894 500.130 546.088 9.189 -8.644 1.374 -1.293 -54 431.410 471.961 515.032 9.126 -8.591 1.374 -1.294 -53 406.964 444.955 485.275 9.061 -8.538 1.375 -1.295 -52 383.629 419.191 456.905 8.996 -8.483 1.375 -1.297 -51 361.445 394.713 429.966 8.931 -8.428 1.375 -1.298 -50 340.425 371.534 404.471 8.865 -8.372 1.376 -1.300 -49 320.564 349.645 380.411 8.799 -8.317 1.377 -1.301 -48 301.838 329.020 357.753 8.733 -8.261 1.378 -1.303 -47 284.214 309.621 336.456 8.666 -8.205 1.378 -1.305 -46 267.652 291.402 316.466 8.601 -8.150 1.379 -1.307 -45 252.105 274.309 297.723 8.535 -8.094 1.380 -1.309 -44 237.523 258.287 280.165 8.470 -8.039 1.381 -1.311 -43 223.854 243.278 263.726 8.405 -7.984 1.382 -1.313 -42 211.047 229.223 248.342 8.340 -7.929 1.383 -1.315 -41 199.051 216.066 233.949 8.276 -7.874 1.384 -1.316 -40 187.814 203.750 220.484 8.213 -7.820 1.384 -1.318 -39 177.290 192.220 207.887 8.150 -7.767 1.385 -1.320 -38 167.432 181.427 196.100 8.087 -7.713 1.386 -1.322 -37 158.195 171.320 185.070 8.025 -7.660 1.387 -1.324 -36 149.539 161.854 174.744 7.964 -7.608 1.387 -1.325 -35 141.424 152.984 165.075 7.903 -7.556 1.388 -1.327 -34 133.813 144.670 156.017 7.843 -7.504 1.389 -1.329 -33 126.672 136.874 147.527 7.783 -7.453 1.389 -1.330 -32 119.969 129.559 139.567 7.724 -7.402 1.390 -1.332 -31 113.673 122.694 132.100 7.665 -7.352 1.390 -1.333 -30 107.758 116.247 125.091 7.607 -7.302 1.391 -1.335 -29 102.198 110.189 118.508 7.550 -7.252 1.391 -1.336 -28 96.967 104.494 112.324 7.493 -7.203 1.391 -1.337 -27 92.045 99.137 106.510 7.436 -7.154 1.391 -1.338 -26 87.410 94.096 101.041 7.380 -7.105 1.391 -1.340 -25 83.043 89.350 95.894 7.324 -7.057 1.391 -1.341 -24 78.927 84.877 91.048 7.269 -7.010 1.391 -1.342 -23 75.046 80.662 86.482 7.215 -6.962 1.391 -1.343 -22 71.383 76.687 82.178 7.160 -6.915 1.391 -1.344 -21 67.925 72.935 78.119 7.107 -6.869 1.391 -1.344 -20 64.659 69.394 74.289 7.053 -6.822 1.391 -1.345 -19 61.573 66.049 70.673 7.001 -6.776 1.390 -1.346 -18 58.655 62.888 67.258 6.948 -6.730 1.390 -1.347 -17 55.895 59.900 64.031 6.896 -6.685 1.390 -1.347 -16 53.283 57.073 60.980 6.844 -6.640 1.389 -1.348 -15 50.810 54.398 58.094 6.793 -6.595 1.389 -1.348 -14 48.468 51.866 55.363 6.742 -6.550 1.388 -1.349 -13 46.249 49.468 52.778 6.692 -6.506 1.387 -1.349 -12 44.145 47.196 50.330 6.642 -6.462 1.387 -1.349 -11 42.150 45.042 48.011 6.592 -6.419 1.386 -1.350 -10 40.258 43.000 45.813 6.542 -6.375 1.385 -1.350 -9 38.462 41.062 43.729 6.493 -6.332 1.384 -1.350 -8 36.757 39.224 41.752 6.444 -6.289 1.383 -1.350 -7 35.137 37.479 39.876 6.396 -6.246 1.382 -1.350 -6 33.599 35.822 38.096 6.348 -6.204 1.381 -1.350 -5 32.137 34.247 36.405 6.300 -6.162 1.380 -1.350 -4 30.747 32.751 34.799 6.253 -6.120 1.379 -1.350 -3 29.425 31.329 33.274 6.205 -6.078 1.378 -1.350 -2 28.168 29.977 31.824 6.159 -6.037 1.377 -1.350 -1 26.971 28.691 30.445 6.112 -5.996 1.376 -1.350 0 25.874 27.513 29.182 6.068 -5.956 1.373 -1.348 1 24.748 26.303 27.887 6.020 -5.914 1.373 -1.349 2 23.715 25.195 26.700 5.974 -5.873 1.372 -1.349 3 22.731 24.139 25.571 5.929 -5.833 1.370 -1.348 4 21.794 23.134 24.495 5.884 -5.793 1.369 -1.348 5 20.900 22.176 23.471 5.839 -5.753 1.368 -1.347 6 20.048 21.263 22.495 5.795 -5.713 1.366 -1.347 7 19.235 20.392 21.565 5.750 -5.674 1.364 -1.346 8 18.460 19.562 20.679 5.706 -5.635 1.363 -1.346 9 17.720 18.771 19.834 5.663 -5.596 1.361 -1.345 10 17.014 18.016 19.028 5.619 -5.557 1.359 -1.344 11 16.340 17.295 18.259 5.576 -5.519 1.358 -1.344 12 15.697 16.607 17.526 5.533 -5.480 1.356 -1.343 13 15.082 15.950 16.826 5.491 -5.442 1.354 -1.342 14 14.495 15.323 16.158 5.449 -5.404 1.352 -1.341 15 13.934 14.724 15.520 5.407 -5.366 1.350 -1.340 16 13.397 14.151 14.911 5.365 -5.329 1.348 -1.339 17 12.884 13.604 14.329 5.323 -5.291 1.346 -1.338 18 12.394 13.081 13.772 5.282 -5.254 1.344 -1.337 19 11.925 12.581 13.241 5.241 -5.217 1.341 -1.335 20 11.476 12.103 12.733 5.200 -5.181 1.339 -1.334 21 11.047 11.646 12.247 5.160 -5.144 1.336 -1.332 22 10.636 11.208 11.782 5.119 -5.108 1.332 -1.329 23 10.242 10.789 11.338 5.079 -5.072 1.327 -1.325 24 9.865 10.389 10.912 5.040 -5.036 1.316 -1.315 25 9.500 10.000 10.500 5.000 -5.000 1.314 -1.314 26 9.152 9.637 10.123 5.038 -5.035 1.369 -1.368 27 8.814 9.285 9.757 5.077 -5.070 1.379 -1.377 28 8.491 8.948 9.406 5.116 -5.105 1.395 -1.392 29 8.181 8.624 9.069 5.155 -5.140 1.412 -1.408 30 7.884 8.315 8.746 5.193 -5.175 1.431 -1.425 31 7.600 8.018 8.437 5.232 -5.209 1.449 -1.443 32 7.327 7.733 8.140 5.270 -5.243 1.468 -1.461 33 7.066 7.459 7.855 5.308 -5.277 1.487 -1.479 34 6.815 7.197 7.582 5.345 -5.311 1.507 -1.497 35 6.574 6.946 7.320 5.383 -5.345 1.526 -1.516 36 6.344 6.704 7.068 5.420 -5.379 1.546 -1.534 37 6.122 6.473 6.826 5.457 -5.412 1.566 -1.553 38 5.910 6.250 6.593 5.494 -5.445 1.586 -1.572 39 5.706 6.036 6.370 5.531 -5.478 1.606 -1.590 40 5.510 5.831 6.156 5.567 -5.510 1.626 -1.609 41 5.321 5.634 5.950 5.604 -5.543 1.646 -1.628 42 5.141 5.444 5.751 5.640 -5.575 1.667 -1.648 43 4.967 5.262 5.561 5.676 -5.607 1.687 -1.667 44 4.800 5.087 5.377 5.712 -5.639 1.708 -1.686 45 4.639 4.918 5.201 5.747 -5.671 1.728 -1.706 46 4.485 4.756 5.032 5.783 -5.703 1.749 -1.725 47 4.337 4.601 4.868 5.818 -5.734 1.770 -1.745 48 4.194 4.451 4.711 5.853 -5.765 1.791 -1.764 49 4.057 4.306 4.560 5.888 -5.796 1.812 -1.784 50 3.925 4.168 4.414 5.922 -5.827 1.833 -1.804 51 3.797 4.034 4.274 5.957 -5.858 1.855 -1.824 52 3.675 3.905 4.139 5.991 -5.888 1.876 -1.844 53 3.557 3.781 4.009 6.026 -5.919 1.898 -1.864 54 3.444 3.662 3.883 6.060 -5.949 1.919 -1.884 55 3.334 3.546 3.763 6.093 -5.979 1.941 -1.904 56 3.229 3.436 3.646 6.127 -6.009 1.963 -1.925 57 3.128 3.329 3.534 6.161 -6.039 1.984 -1.945 58 3.030 3.226 3.425 6.194 -6.068 2.006 -1.966 59 2.936 3.126 3.321 6.227 -6.098 2.029 -1.986 60 2.845 3.030 3.220 6.260 -6.127 2.051 -2.007 61 2.757 2.938 3.123 6.293 -6.156 2.073 -2.028 62 2.673 2.849 3.029 6.326 -6.185 2.095 -2.049 63 2.591 2.763 2.939 6.359 -6.214 2.118 -2.069 64 2.513 2.680 2.851 6.391 -6.242 2.140 -2.090 65 2.437 2.600 2.767 6.423 -6.271 2.163 -2.112 66 2.363 2.522 2.685 6.456 -6.299 2.186 -2.133 67 2.293 2.448 2.607 6.488 -6.327 2.209 -2.154 68 2.225 2.376 2.531 6.519 -6.355 2.232 -2.175 69 2.159 2.306 2.457 6.551 -6.383 2.255 -2.197 70 2.095 2.239 2.386 6.583 -6.411 2.278 -2.218 71 2.034 2.174 2.318 6.614 -6.438 2.301 -2.240 72 1.974 2.111 2.251 6.645 -6.466 2.324 -2.262 73 1.917 2.050 2.187 6.676 -6.493 2.348 -2.283 74 1.862 1.992 2.125 6.707 -6.520 2.371 -2.305 75 1.808 1.935 2.065 6.738 -6.547 2.395 -2.327 76 1.756 1.880 2.007 6.769 -6.574 2.419 -2.349 77 1.706 1.827 1.951 6.799 -6.601 2.443 -2.371 78 1.658 1.776 1.897 6.830 -6.627 2.467 -2.393 79 1.611 1.726 1.845 6.860 -6.654 2.491 -2.416 80 1.566 1.678 1.794 6.890 -6.680 2.515 -2.438 81 1.522 1.632 1.745 6.920 -6.706 2.539 -2.461 82 1.480 1.587 1.697 6.950 -6.732 2.563 -2.483 83 1.439 1.543 1.651 6.980 -6.758 2.588 -2.506 84 1.399 1.501 1.606 7.009 -6.784 2.613 -2.528 85 1.361 1.461 1.563 7.039 -6.809 2.637 -2.551 86 1.324 1.421 1.522 7.068 -6.835 2.662 -2.574 87 1.288 1.383 1.481 7.097 -6.860 2.687 -2.597 88 1.253 1.346 1.442 7.126 -6.885 2.712 -2.620 89 1.220 1.310 1.404 7.155 -6.911 2.737 -2.643 90 1.187 1.275 1.367 7.184 -6.935 2.762 -2.667 91 1.155 1.242 1.331 7.212 -6.960 2.787 -2.690 92 1.125 1.209 1.297 7.241 -6.985 2.813 -2.713 93 1.095 1.178 1.263 7.269 -7.010 2.838 -2.737 94 1.066 1.147 1.231 7.297 -7.034 2.864 -2.760 95 1.039 1.118 1.199 7.325 -7.058 2.890 -2.784 96 1.012 1.089 1.169 7.353 -7.082 2.915 -2.808 97 0.986 1.061 1.139 7.381 -7.107 2.941 -2.832 98 0.960 1.034 1.111 7.409 -7.130 2.967 -2.856 99 0.936 1.008 1.083 7.436 -7.154 2.994 -2.880 100 0.912 0.983 1.056 7.464 -7.178 3.020 -2.904 101 0.889 0.958 1.030 7.491 -7.201 3.046 -2.928 102 0.867 0.934 1.004 7.518 -7.225 3.073 -2.953 103 0.845 0.911 0.980 7.545 -7.248 3.099 -2.977 104 0.824 0.888 0.956 7.572 -7.271 3.126 -3.002 105 0.803 0.867 0.933 7.598 -7.294 3.153 -3.027 106 0.784 0.846 0.910 7.625 -7.317 3.180 -3.051 107 0.764 0.825 0.888 7.651 -7.340 3.207 -3.076 108 0.746 0.805 0.867 7.678 -7.362 3.234 -3.101 109 0.728 0.786 0.846 7.704 -7.385 3.261 -3.126 110 0.710 0.767 0.827 7.730 -7.407 3.289 -3.152 111 0.693 0.749 0.807 7.756 -7.429 3.317 -3.177 112 0.677 0.731 0.788 7.781 -7.451 3.344 -3.202 113 0.661 0.714 0.770 7.807 -7.473 3.372 -3.228 114 0.645 0.698 0.752 7.832 -7.495 3.400 -3.254 115 0.630 0.681 0.735 7.857 -7.517 3.428 -3.279 116 0.616 0.666 0.718 7.882 -7.538 3.456 -3.305 117 0.601 0.651 0.702 7.907 -7.560 3.484 -3.331 118 0.588 0.636 0.686 7.932 -7.581 3.513 -3.357 119 0.574 0.621 0.671 7.957 -7.602 3.541 -3.384 120 0.561 0.607 0.656 7.981 -7.623 3.570 -3.410 121 0.548 0.594 0.641 8.006 -7.644 3.599 -3.436 122 0.536 0.581 0.627 8.030 -7.664 3.628 -3.463 123 0.524 0.568 0.614 8.054 -7.685 3.657 -3.490 124 0.513 0.556 0.600 8.078 -7.705 3.686 -3.516 125 0.501 0.544 0.588 8.101 -7.725 3.716 -3.543 附表 2 南京时恒阻值误差曲线图
