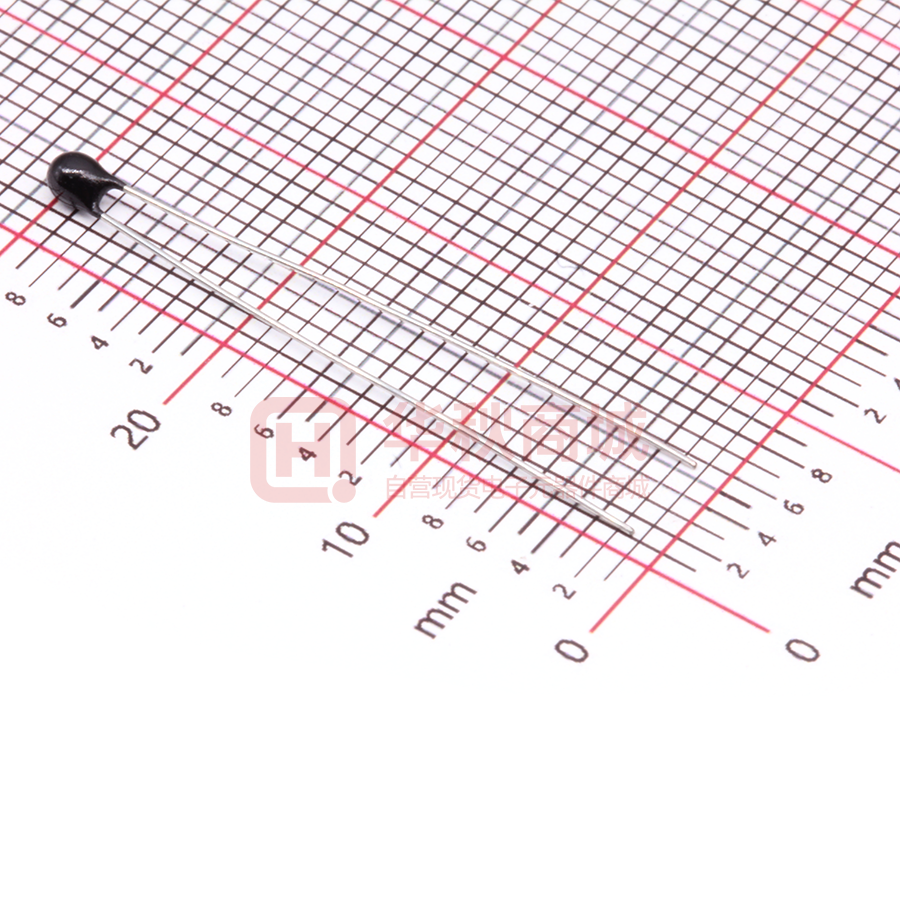

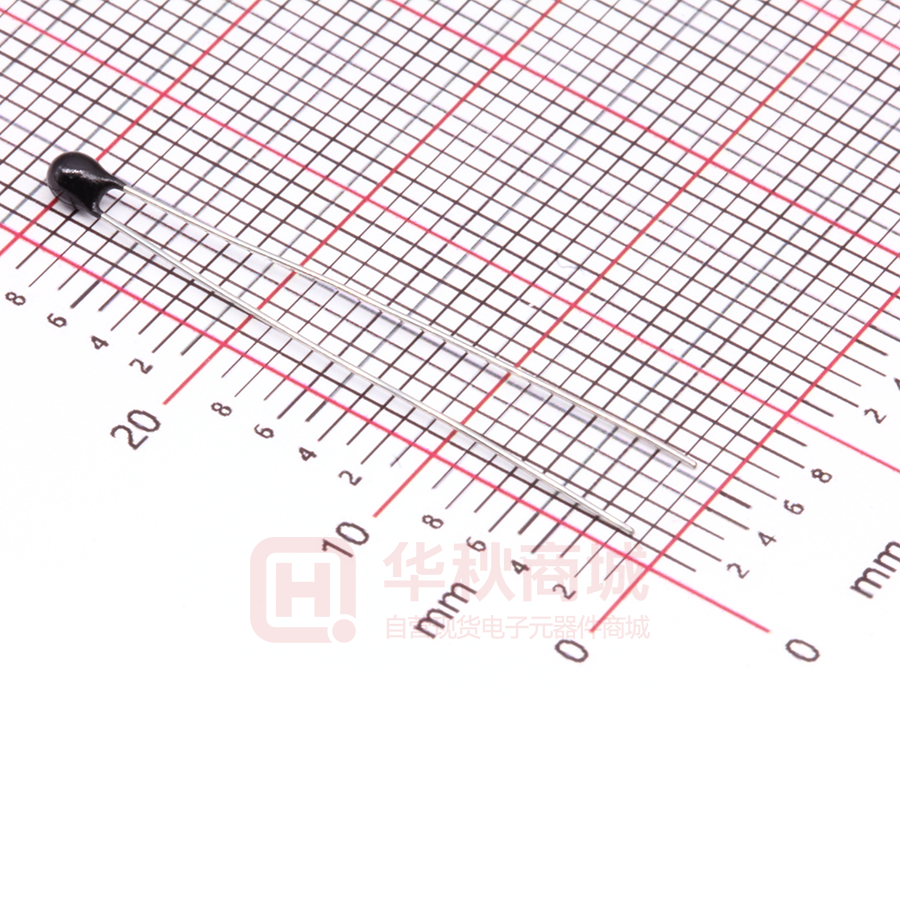

MF52A103F3470 (A1)

南京时恒电子科技有限公司 规格承认书 APPROVAL SHEET 客户名称： CUSTOMER 产品名称： PART NAME MF52 珠状测温型 NTC 热敏电阻器 产品规格： PART NUMBER MF52 A 103 F 3470 (A1) (UL:E240991) 日期： DATE 2017 年 07 月 20 日 确 认 CONFIRM 客户 品保部： 制造部： 供货商/制造商 规格书制作： 鞠晓丽 技术部审核： 品质部审核： 工程部： 生产部审核： 南京时恒电子科技有限公司 地址：南京市江宁区湖熟镇金阳路 18 号 TEL：025-52121868 Http: //www.shiheng.com.cn 邮编：211121 FAX：025-52122373 E-MAIL:sales@shiheng.com.cn MF52 珠状测温型 NTC 热敏电阻器 型号：MF52A 103F3470(A1) 南京时恒电子科技有限公司 本规格书提供了南京时恒电子科技有限公司生产的 MF52A 系列 NTC 热敏电阻的结构 尺寸、产品性能、试验条件、使用要求的描述，敬请贵司确认。 对本规格书产生疑义时，请速与我们取得联系（025-52121868），若无疑义请确认 回传，若无回传，我司将视为默认。 贵公司改变使用用途，作用方法时，请与我们取得联系。 客户名称： 确认： 客 户 确 认 审核： 时间： 时间： 1.电气性能 项目 符号 测试条件 单位 性能要求 1.1 25℃的零功率电阻值 R25℃ Ta=25±0.05℃ 测试功率≤0.1mw KΩ 10KΩ±1% 1.2 B值 B25/50 B=[(Ta×Tb)/(Tb-Ta)]×ln(Ra/Rb) Tb=50℃±0.01℃ K 3470±1% 1.3 1.4 1.5 1.6 1.7 1.8 1.9 耗散系数 δ 静止空气中 时间常数 绝缘电阻 工作温度范围 最大额定功率 阻温特性 阻值误差 τ / / Pmax / / 静止空气中 100V/DC 1min / / / / mW/℃ sec MΩ ℃ ≥2 ≤7 ≥100 2.可靠性 mW -55℃ ～ 125℃ 50 / / 见附表 1 见附表 2 5.外形尺寸： （单位：mm) 项目 测试条件及方法 技术要求 固定电阻端，拉力：5±1 N，时间： 无 可 见 性 损 伤 10±1 秒 R25 ΔR/R≤±2% 2.1 引出端强度 温度 245±5℃ 时间 2-3 秒 2.2 可焊性 着锡面积≥95% 锡锅温度：260±5℃，浸入深度距 电阻体 6mm，时间 5±1 秒 温度：40℃±2℃，湿度：93±2%， 时间：500 小时 -55℃30min→25℃5min→125℃ 30min→25℃5min，反复 5 次 温度: 125℃±5℃ 时间:1000 小时 温度: -55℃ 时间:1000 小时 2.3 耐焊接热 2.4 稳态湿热 2.5 温度快速 变化 2.6 高温储存 2.7 低温储存 R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% 3、使用注意事项 3.1 本产品的用途：温度测量与控制； 序 数 名称 材料规格 1 元件 NTC 热敏电阻 1 2 改性树脂 包封类树脂 1 黑色 3 导线 镀锡铜包钢线 2 银色 号 量 备注 3.2 避免流过热敏电阻芯片的电流引起元件自身发热而产生测量误差； 3.3 烙铁焊接时，焊接处距涂装层距离至少 2mm，焊接温度应低于 300℃， 焊接时间＜3ses； 3.4 储存温度：-10℃ ～ 40℃；储存湿度：≤75% RH； 3.5 避免存放在具有腐蚀性气体及光照的环境下； 6.产品型号说明 MF52 A 103 ⑤ ⑥ 4、认证 ① MF52：珠状精密性 NTC 热敏电阻 (01115Q20270R5M) ISO/TS16949：2009 4.2 环境管理体系认证 4.3 环保检测报告 4.4 4.5 4.6 ISO14001:2004 (0192416) (01113E20060R2M) ROH S 产品 CQC 认证 (CQC10001052282) 江苏省高新技术产品认证 UL 1434 认证 ④ A1 ① ISO9001:2008 ③ 3470 3.6 包装打开后需重新密封保存。 4.1 质量管理体系认证 ② F ② A1： 引线为镀锡铜包钢线 ③ 103： 25℃的零功率电阻值 10KΏ ④ F：阻值精度代码 F-±1% G-±2% H-±3% J-±5% ⑤ 3470：B25/50 值 3470K ⑥ A1:小头 (120115G0179N) (File # E240991) 电 话：025-52121868 地 址：南京市江宁区湖熟镇金阳路 18 号 传 真：025-52122373 邮 箱： sales@shiheng.com.cn 邮 编：211121 网 址：Http://www.shiheng.com.cn 附表 1 南京时恒阻温特性表 R25=10KΩ 精度:±1% 温度(℃) B25/50=3470K B25/85=3532K 精度:±1%(P175-9) 电阻(KΩ) 电阻精度(%) 温度精度(℃) 最小值 中心值 最大值 △R -△R △T -△T -55 510.492 536.600 563.986 5.103 -4.865 0.750 -0.715 -54 475.327 499.276 524.379 5.027 -4.796 0.746 -0.712 -53 443.959 466.006 489.099 4.955 -4.731 0.742 -0.709 -52 415.717 436.072 457.378 4.885 -4.667 0.739 -0.706 -51 390.081 408.918 428.621 4.818 -4.606 0.735 -0.702 -50 366.645 384.109 402.365 4.752 -4.546 0.731 -0.699 -49 345.087 361.304 378.245 4.688 -4.488 0.727 -0.696 -48 325.155 340.231 355.969 4.625 -4.430 0.723 -0.692 -47 306.646 320.673 335.308 4.563 -4.374 0.718 -0.688 -46 289.395 302.456 316.075 4.502 -4.318 0.714 -0.685 -45 273.270 285.438 298.118 4.442 -4.262 0.710 -0.681 -44 258.162 269.502 281.313 4.382 -4.207 0.705 -0.677 -43 243.980 254.552 265.556 4.322 -4.153 0.700 -0.673 -42 230.648 240.506 250.761 4.263 -4.098 0.696 -0.669 -41 218.102 227.295 236.853 4.204 -4.044 0.691 -0.665 -40 206.285 214.860 223.768 4.146 -3.990 0.687 -0.661 -39 195.149 203.146 211.450 4.087 -3.936 0.682 -0.657 -38 184.649 192.108 199.849 4.029 -3.883 0.677 -0.652 -37 174.746 181.705 188.921 3.971 -3.829 0.672 -0.648 -36 165.405 171.897 178.625 3.913 -3.776 0.667 -0.644 -35 156.594 162.649 168.922 3.856 -3.722 0.662 -0.639 -34 148.281 153.930 159.779 3.799 -3.669 0.657 -0.635 -33 140.439 145.710 151.163 3.742 -3.617 0.652 -0.630 -32 133.041 137.958 143.043 3.685 -3.564 0.647 -0.626 -31 126.062 130.650 135.392 3.629 -3.511 0.642 -0.621 -30 119.478 123.760 128.182 3.573 -3.459 0.637 -0.616 -29 113.267 117.263 121.387 3.517 -3.407 0.631 -0.612 -28 107.408 111.137 114.985 3.461 -3.355 0.626 -0.607 -27 101.880 105.362 108.951 3.406 -3.304 0.621 -0.602 -26 96.665 99.915 103.264 3.351 -3.252 0.615 -0.597 -25 91.745 94.780 97.905 3.297 -3.201 0.610 -0.592 -24 87.102 89.936 92.852 3.243 -3.150 0.604 -0.587 -23 82.720 85.367 88.089 3.189 -3.100 0.598 -0.582 -22 78.584 81.056 83.598 3.135 -3.050 0.593 -0.577 -21 74.679 76.989 79.362 3.082 -3.000 0.587 -0.571 -20 70.992 73.150 75.367 3.029 -2.950 0.581 -0.566 -19 67.509 69.526 71.597 2.977 -2.901 0.575 -0.561 -18 64.219 66.105 68.039 2.925 -2.852 0.570 -0.555 -17 61.110 62.873 64.680 2.874 -2.803 0.564 -0.550 -16 58.171 59.819 61.508 2.822 -2.755 0.558 -0.544 -15 55.392 56.934 58.512 2.772 -2.707 0.551 -0.539 -14 52.764 54.206 55.681 2.721 -2.659 0.545 -0.533 -13 50.277 51.626 53.005 2.671 -2.611 0.539 -0.527 -12 47.924 49.185 50.475 2.621 -2.564 0.533 -0.521 -11 45.696 46.876 48.082 2.572 -2.517 0.527 -0.515 -10 43.585 44.690 45.817 2.523 -2.471 0.520 -0.509 -9 41.586 42.619 43.674 2.474 -2.424 0.514 -0.503 -8 39.690 40.658 41.644 2.426 -2.378 0.507 -0.497 -7 37.894 38.799 39.722 2.378 -2.333 0.501 -0.491 -6 36.189 37.037 37.900 2.331 -2.287 0.494 -0.485 -5 34.572 35.365 36.173 2.283 -2.242 0.487 -0.479 -4 33.037 33.780 34.536 2.236 -2.197 0.481 -0.472 -3 31.580 32.275 32.982 2.190 -2.153 0.474 -0.466 -2 30.196 30.847 31.508 2.144 -2.108 0.467 -0.459 -1 28.881 29.490 30.108 2.098 -2.064 0.460 -0.453 0 27.542 28.110 28.686 2.049 -2.017 0.454 -0.447 1 26.442 26.975 27.517 2.007 -1.977 0.446 -0.439 2 25.311 25.811 26.317 1.962 -1.934 0.439 -0.432 3 24.236 24.703 25.177 1.917 -1.891 0.432 -0.426 4 23.212 23.649 24.092 1.873 -1.848 0.424 -0.419 5 22.237 22.646 23.060 1.828 -1.805 0.417 -0.412 6 21.309 21.691 22.079 1.785 -1.763 0.410 -0.405 7 20.424 20.782 21.144 1.741 -1.721 0.402 -0.398 8 19.582 19.916 20.254 1.698 -1.679 0.395 -0.390 9 18.778 19.091 19.407 1.655 -1.638 0.387 -0.383 10 18.012 18.305 18.600 1.612 -1.596 0.379 -0.376 11 17.282 17.555 17.830 1.569 -1.555 0.372 -0.368 12 16.585 16.840 17.097 1.527 -1.514 0.364 -0.361 13 15.919 16.158 16.398 1.485 -1.473 0.356 -0.353 14 15.284 15.507 15.731 1.444 -1.433 0.348 -0.346 15 14.678 14.886 15.094 1.402 -1.393 0.340 -0.338 16 14.099 14.292 14.487 1.361 -1.352 0.332 -0.330 17 13.546 13.726 13.907 1.320 -1.313 0.324 -0.322 18 13.017 13.185 13.354 1.279 -1.273 0.316 -0.314 19 12.512 12.669 12.826 1.239 -1.233 0.307 -0.306 20 12.029 12.175 12.321 1.198 -1.194 0.299 -0.298 21 11.568 11.703 11.839 1.158 -1.155 0.290 -0.289 22 11.126 11.252 11.378 1.119 -1.116 0.281 -0.281 23 10.704 10.820 10.937 1.079 -1.078 0.271 -0.271 24 10.299 10.408 10.516 1.040 -1.039 0.259 -0.259 25 9.900 10.000 10.100 1.000 -1.000 0.250 -0.250 26 9.535 9.635 9.735 1.037 -1.036 0.280 -0.280 27 9.174 9.273 9.373 1.076 -1.074 0.287 -0.286 28 8.828 8.927 9.027 1.114 -1.112 0.297 -0.297 29 8.497 8.596 8.695 1.152 -1.149 0.308 -0.308 30 8.180 8.278 8.377 1.190 -1.186 0.320 -0.319 31 7.876 7.974 8.072 1.228 -1.223 0.332 -0.330 32 7.586 7.683 7.780 1.266 -1.260 0.344 -0.342 33 7.307 7.403 7.500 1.304 -1.297 0.356 -0.354 34 7.041 7.136 7.231 1.341 -1.333 0.368 -0.366 35 6.785 6.879 6.974 1.378 -1.369 0.380 -0.378 36 6.540 6.633 6.727 1.415 -1.405 0.393 -0.390 37 6.305 6.397 6.490 1.452 -1.441 0.405 -0.402 38 6.079 6.171 6.262 1.488 -1.476 0.418 -0.415 39 5.863 5.953 6.044 1.525 -1.512 0.431 -0.427 40 5.656 5.745 5.835 1.561 -1.547 0.443 -0.439 41 5.457 5.545 5.633 1.597 -1.582 0.456 -0.452 42 5.266 5.353 5.440 1.633 -1.616 0.469 -0.464 43 5.083 5.168 5.254 1.668 -1.651 0.482 -0.477 44 4.907 4.991 5.076 1.704 -1.685 0.495 -0.490 45 4.738 4.821 4.904 1.739 -1.719 0.508 -0.503 46 4.575 4.657 4.740 1.774 -1.753 0.522 -0.515 47 4.419 4.500 4.581 1.809 -1.787 0.535 -0.528 48 4.269 4.349 4.429 1.844 -1.820 0.548 -0.541 49 4.125 4.203 4.282 1.879 -1.854 0.562 -0.554 50 3.987 4.064 4.141 1.913 -1.887 0.575 -0.567 51 3.854 3.929 4.006 1.947 -1.920 0.589 -0.581 52 3.726 3.800 3.875 1.981 -1.953 0.603 -0.594 53 3.602 3.675 3.749 2.015 -1.985 0.616 -0.607 54 3.484 3.556 3.628 2.049 -2.018 0.630 -0.621 55 3.370 3.440 3.512 2.083 -2.050 0.644 -0.634 56 3.260 3.329 3.400 2.116 -2.082 0.658 -0.648 57 3.154 3.222 3.292 2.150 -2.114 0.672 -0.661 58 3.053 3.120 3.188 2.183 -2.146 0.687 -0.675 59 2.955 3.020 3.087 2.216 -2.178 0.701 -0.689 60 2.860 2.925 2.991 2.249 -2.209 0.715 -0.702 61 2.769 2.833 2.897 2.281 -2.240 0.730 -0.716 62 2.682 2.744 2.808 2.314 -2.271 0.744 -0.730 63 2.597 2.658 2.721 2.346 -2.302 0.759 -0.744 64 2.516 2.576 2.637 2.379 -2.333 0.773 -0.758 65 2.437 2.496 2.557 2.411 -2.364 0.788 -0.772 66 2.362 2.420 2.479 2.443 -2.394 0.803 -0.787 67 2.289 2.346 2.404 2.474 -2.424 0.817 -0.801 68 2.218 2.274 2.331 2.506 -2.455 0.832 -0.815 69 2.150 2.205 2.261 2.538 -2.485 0.847 -0.830 70 2.085 2.139 2.194 2.569 -2.515 0.862 -0.844 71 2.022 2.074 2.128 2.600 -2.544 0.878 -0.859 72 1.961 2.012 2.065 2.632 -2.574 0.893 -0.873 73 1.902 1.953 2.005 2.663 -2.603 0.908 -0.888 74 1.845 1.895 1.946 2.693 -2.633 0.924 -0.903 75 1.790 1.839 1.889 2.724 -2.662 0.939 -0.917 76 1.737 1.785 1.834 2.755 -2.691 0.955 -0.932 77 1.686 1.733 1.781 2.785 -2.719 0.970 -0.947 78 1.636 1.682 1.730 2.816 -2.748 0.986 -0.962 79 1.588 1.634 1.680 2.846 -2.777 1.002 -0.977 80 1.542 1.587 1.632 2.876 -2.805 1.017 -0.992 81 1.497 1.541 1.586 2.906 -2.833 1.033 -1.008 82 1.454 1.497 1.541 2.936 -2.862 1.049 -1.023 83 1.412 1.454 1.498 2.965 -2.890 1.065 -1.038 84 1.372 1.413 1.456 2.995 -2.917 1.082 -1.054 85 1.333 1.374 1.415 3.024 -2.945 1.098 -1.069 86 1.295 1.335 1.376 3.054 -2.973 1.114 -1.085 87 1.259 1.298 1.338 3.083 -3.000 1.131 -1.100 88 1.224 1.262 1.301 3.112 -3.027 1.147 -1.116 89 1.189 1.227 1.265 3.141 -3.055 1.164 -1.132 90 1.156 1.193 1.231 3.169 -3.082 1.180 -1.147 91 1.124 1.161 1.198 3.198 -3.108 1.197 -1.163 92 1.094 1.129 1.165 3.226 -3.135 1.214 -1.179 93 1.064 1.098 1.134 3.255 -3.162 1.230 -1.195 94 1.035 1.069 1.104 3.283 -3.188 1.247 -1.211 95 1.007 1.040 1.075 3.311 -3.214 1.264 -1.228 96 0.980 1.013 1.046 3.339 -3.240 1.282 -1.244 97 0.954 0.986 1.019 3.366 -3.266 1.299 -1.260 98 0.928 0.960 0.993 3.394 -3.292 1.316 -1.277 99 0.904 0.935 0.967 3.421 -3.318 1.333 -1.293 100 0.880 0.911 0.942 3.448 -3.343 1.351 -1.310 101 0.857 0.887 0.918 3.476 -3.368 1.368 -1.326 102 0.835 0.864 0.895 3.502 -3.394 1.386 -1.343 103 0.813 0.842 0.872 3.529 -3.418 1.404 -1.360 104 0.793 0.821 0.850 3.556 -3.443 1.421 -1.376 105 0.772 0.800 0.829 3.582 -3.468 1.439 -1.393 106 0.753 0.780 0.808 3.608 -3.492 1.457 -1.410 107 0.734 0.761 0.789 3.634 -3.516 1.475 -1.427 108 0.716 0.742 0.769 3.660 -3.540 1.493 -1.445 109 0.698 0.724 0.751 3.686 -3.564 1.512 -1.462 110 0.681 0.707 0.733 3.711 -3.588 1.530 -1.479 111 0.665 0.690 0.715 3.736 -3.611 1.548 -1.496 112 0.649 0.673 0.699 3.761 -3.634 1.567 -1.514 113 0.633 0.657 0.682 3.786 -3.657 1.585 -1.531 114 0.618 0.642 0.666 3.810 -3.680 1.604 -1.549 115 0.604 0.627 0.651 3.835 -3.703 1.623 -1.567 116 0.590 0.613 0.636 3.859 -3.725 1.642 -1.585 117 0.576 0.599 0.622 3.882 -3.747 1.660 -1.602 118 0.563 0.586 0.608 3.906 -3.769 1.680 -1.620 119 0.551 0.573 0.595 3.929 -3.790 1.699 -1.639 120 0.539 0.560 0.582 3.952 -3.811 1.718 -1.657 121 0.527 0.548 0.570 3.975 -3.832 1.737 -1.675 122 0.516 0.536 0.558 3.997 -3.853 1.757 -1.693 123 0.505 0.525 0.546 4.019 -3.874 1.776 -1.712 124 0.494 0.514 0.535 4.041 -3.894 1.796 -1.730 125 0.484 0.504 0.524 4.063 -3.914 1.816 -1.749 附表 2 南京时恒阻值误差曲线图
