编号:JK/JXD190509011-A
南京时恒电子科技有限公司
规格承认书
APPROVAL
SHEET
客户名称:
CUSTOMER
产品名称:
PART NAME
MF52 系列测温型 NTC 热敏电阻器
产品规格:
PART NUMBER
MF52 D 103F3435-100
日期:
DATE
2019 年 05 月 10 日
确
认
CONFIRM
客户
品保部:
制造部:
供货商/制造商
规格书制作:吴迎丽
业务员审核:
技术部审核:
工程部:
品质部审核:
南京时恒电子科技有限公司
地址:南京市江宁区湖熟街道金阳路 18 号
邮编:211121
TEL:025-52121868
FAX:025-52122373
Http:// www.shiheng.com.cn
E-MAILsales@shiheng.com.cn
版本 2.0
MF52 系列测温型 NTC 热敏电阻器

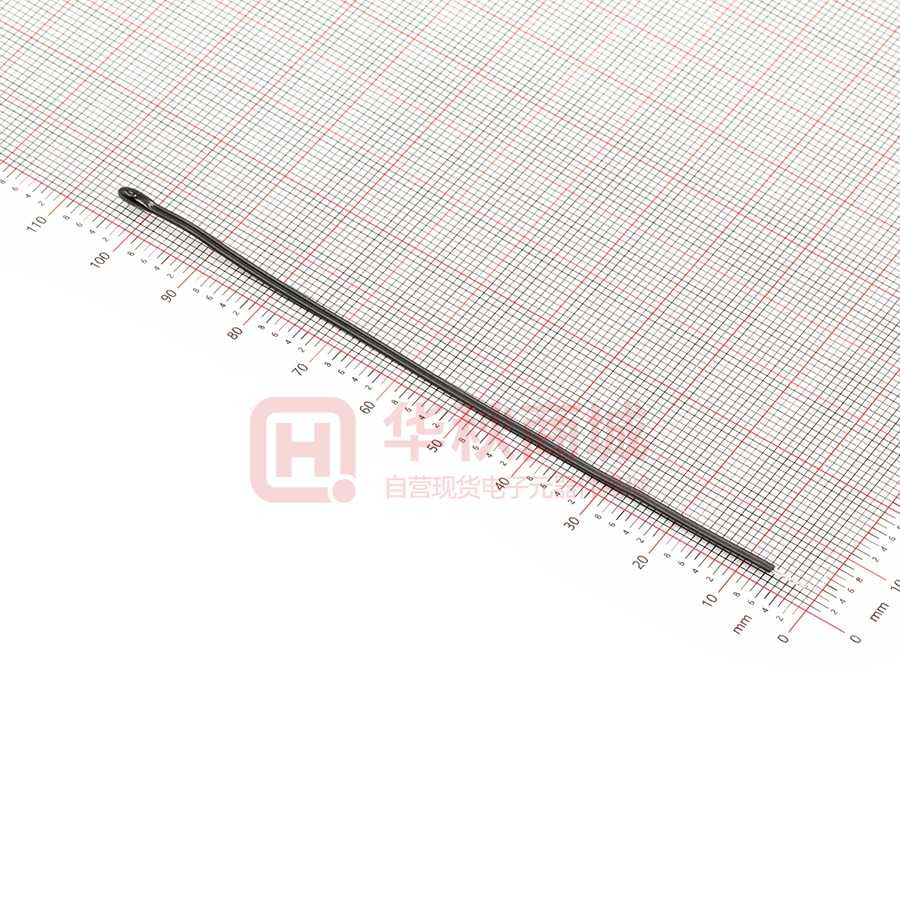

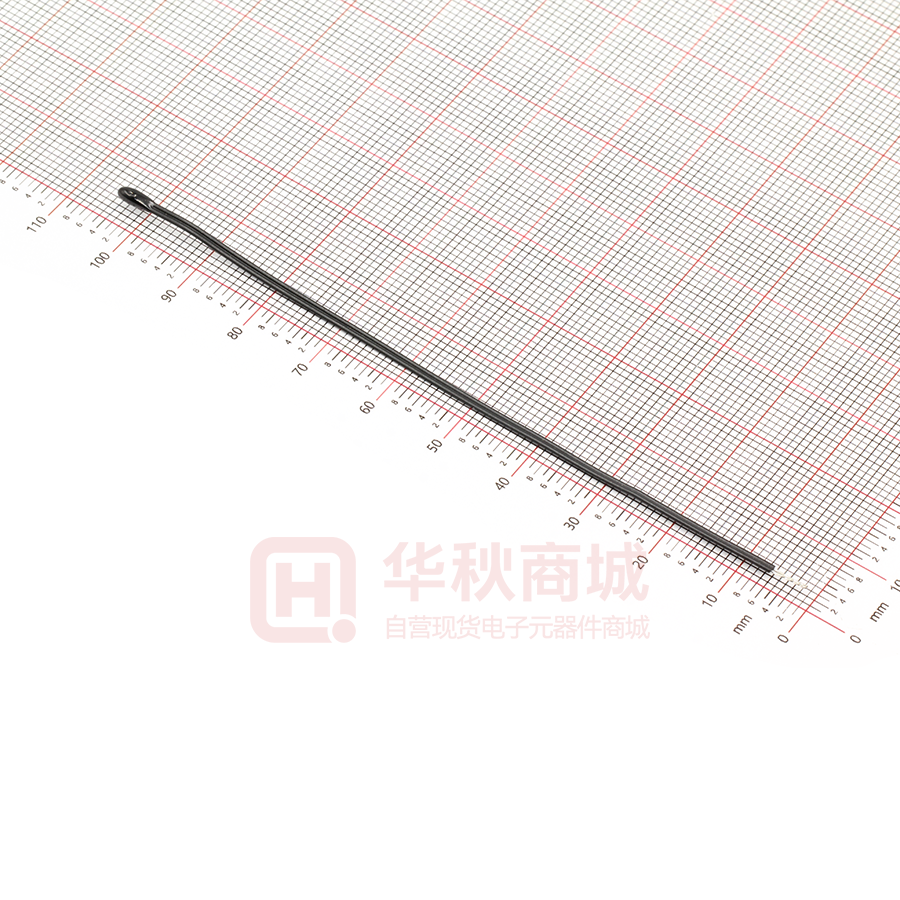

型号:MF52D 103F3435-100
南京时恒电子科技有限公司
本规格书提供了南京时恒电子科技有限公司生产的 MF52D 系列 NTC 热敏电阻的结构尺
寸、产品性能、试验条件、使用要求等参数,敬请贵司确认。
对本规格书产生疑义时,请速与我们取得联系(025-52121868),若无疑义请确认回
传,若无回传,我司将视为默认。
贵公司改变产品用途、使用方法时,请与我们取得联系!
客户名称:
客 户
确 认
确认:
时间:
审核:
时间:
1.电气性能
1.1
项目
符号
测试条件
单位
性能要求
25℃的零功率电阻值
R25℃
T=25±0.01℃ 测试功率≤0.1mw
KΩ
10KΩ±1%
K
3435±1%
1.2
B值
B25/85
B=[(Ta×Tb)/(Tb-Ta)]×ln(Ra/Rb)
Ta=25℃±0.01℃ Tb=85℃±0.01℃
1.3
耗散系数
δ
静止空气中
mW/℃
≥2
1.4
1.5
1.6
时间常数
绝缘电阻
NTC 核心元件工作温度范围
成品工作温度范围
最大额定功率
阻温特性
阻值误差
τ
/
/
静止空气中
100V/DC 1min
/
/
/
/
/
sec
MΩ
℃
℃
mW
/
/
≤7
≥100
-40 ~ 125
-20~105
50
见附表 1
见附表 2
1.7
1.8
1.9
1.10
Pmax
/
/
2.可靠性
项目
2.1 引出端强度
2.2 可焊性
2.3 耐焊接热
2.4 稳态湿热
2.5 温度快速
变化
2.6 高温储存
2.7 低温储存
测试条件及方法
固定电阻端,拉力:5±1 N,
时间:10±1 秒
技术要求
无可见性损伤
R25 Δ
R/R≤±2%
温度 245±5℃ 时间 2-3 秒
着锡面积≥95%
锡锅温度:260±5℃,浸入深
度距电阻体 6mm,时间 5±1
秒
温度:40℃±2℃,湿度:93
±2%,时间:500 小时
-20℃30min→25℃5min→
105℃30min→25℃5min,反复
5次
温度: 105℃±5℃
时间:1000 小时
温度: -20℃ 时间:1000 小时
5.外形尺寸:
(单位:mm)
R25 ΔR/R≤±2%
R25 ΔR/R≤±2%
数
序号
名称
材料规格
1
元件
NTC 热敏电阻
1
R25 ΔR/R≤±2%
2
包封类
环氧树脂
1
R25 ΔR/R≤±2%
3
导线
UL1685 30#TC
2
量
R25 ΔR/R≤±2%
备注
黑色
黑色
3、使用注意事项
3.1 本产品的用途:温度测量与控制;
3.2 避免过大的电流引起元件自身发热而产生测量误差;
3.3 烙铁焊接时,焊接处距包封头部距离至少 2mm,焊接温度应低于 360℃,
焊接时间<3ses;
3.4 储存温度:-10℃ ~ 40℃;储存湿度:≤75% RH;
3.5 避免存放在具有腐蚀性气体及光照的环境下;
3.6 包装打开后需重新密封保存,贮存期 1 年,超过贮存期,可按本标准
规定的项目重新检验,如符合要求仍可使用;
3.7 如在加工过程中需使用热缩管,热缩管热缩时不可使用电吹风进行吹
制,建议热缩工艺,将套好热缩管后的产品放入恒温烘箱中,按 110℃
/10-12min 进行热缩;
4、认证
6.产品型号说明
MF52
①
D
103
F
②
③
④
3435 - 100
⑤
⑥
① MF52:精密性 NTC 热敏电阻
② D:引线常温导线
③ 103: 25℃的零功率电阻值 10KΏ
④ F:阻值精度代码 F-±1% G-±2% H-±3% J-±5%
4.1 质量管理体系认证
4.2 环境管理体系认证
ISO9001:2015
⑤ 3435:B25/85 值 3435K
IATF16949:2016
⑥ 100:线长 100mm
ISO14001:2015
4.3 国家火炬计划项目产品
4.4 环保检测报告
RoH S
4.5
产品 CQC 认证
4.6
江苏省高新技术产品认证
电 话:025-52121868
地 址:南京市江宁区湖熟镇金阳路 18 号
传 真:025-52122373
邮 箱: sales@shiheng.com.cn
邮 编:211121
网 址:Http://www.shiheng.com.cn
附表 1
南京时恒阻温特性表
R25=10KΩ 精度:±1%
温度(℃)
B25/50=3380K
电阻(KΩ)
B25/85=3435K
电阻精度(%)
(P174-9A)
温度精度(℃)
最小值
中心值
最大值
△R
-△R
△T
-△T
-40
195.722
203.750
212.085
4.090
-3.939
0.689
-0.664
-39
184.592
192.049
199.787
4.029
-3.882
0.685
-0.660
-38
174.223
181.156
188.345
3.968
-3.826
0.680
-0.656
-37
164.552
171.001
177.684
3.908
-3.771
0.676
-0.652
-36
155.519
161.522
167.739
3.849
-3.716
0.671
-0.648
-35
147.074
152.664
158.451
3.790
-3.661
0.666
-0.643
-34
139.168
144.377
149.767
3.732
-3.608
0.661
-0.639
-33
131.760
136.617
141.638
3.675
-3.554
0.656
-0.635
-32
124.813
129.343
134.023
3.618
-3.502
0.651
-0.630
-31
118.291
122.518
126.883
3.562
-3.449
0.646
-0.626
-30
112.164
116.110
120.182
3.507
-3.397
0.641
-0.621
-29
106.404
110.088
113.888
3.451
-3.346
0.636
-0.616
-28
100.983
104.425
107.972
3.397
-3.295
0.631
-0.612
-27
95.880
99.096
102.409
3.343
-3.244
0.625
-0.607
-26
91.072
94.078
97.172
3.289
-3.194
0.620
-0.602
-25
86.540
89.350
92.241
3.236
-3.144
0.614
-0.597
-24
82.265
84.892
87.595
3.183
-3.094
0.609
-0.592
-23
78.230
80.688
83.214
3.131
-3.045
0.603
-0.587
-22
74.420
76.720
79.082
3.079
-2.996
0.598
-0.582
-21
70.822
72.973
75.182
3.027
-2.948
0.592
-0.577
-20
67.420
69.434
71.500
2.976
-2.899
0.586
-0.571
-19
64.204
66.089
68.022
2.925
-2.851
0.581
-0.566
-18
61.162
62.926
64.735
2.874
-2.804
0.575
-0.561
-17
58.283
59.935
61.628
2.824
-2.756
0.569
-0.555
-16
55.557
57.104
58.689
2.775
-2.709
0.563
-0.550
-15
52.976
54.425
55.909
2.725
-2.663
0.557
-0.544
-14
50.530
51.888
53.277
2.676
-2.616
0.551
-0.538
-13
48.212
49.484
50.785
2.628
-2.570
0.544
-0.532
-12
46.015
47.206
48.424
2.579
-2.524
0.538
-0.527
-11
43.930
45.047
46.188
2.531
-2.478
0.532
-0.521
-10
41.953
43.000
44.068
2.483
-2.433
0.526
-0.515
-9
40.077
41.057
42.058
2.436
-2.388
0.519
-0.509
-8
38.295
39.214
40.151
2.389
-2.343
0.513
-0.503
-7
36.603
37.465
38.343
2.342
-2.299
0.506
-0.497
-6
34.997
35.804
36.626
2.296
-2.254
0.500
-0.491
-5
33.470
34.226
34.996
2.250
-2.210
0.493
-0.484
-4
32.018
32.727
33.449
2.204
-2.166
0.486
-0.478
-3
30.638
31.303
31.979
2.159
-2.123
0.480
-0.472
-2
29.326
29.949
30.582
2.113
-2.080
0.473
-0.465
-1
28.078
28.661
29.254
2.069
-2.036
0.466
-0.459
0
26.963
27.513
28.070
2.027
-1.996
0.458
-0.451
1
25.759
26.271
26.792
1.980
-1.951
0.452
-0.445
2
24.682
25.162
25.650
1.936
-1.909
0.445
-0.439
3
23.656
24.107
24.563
1.892
-1.867
0.438
-0.432
4
22.680
23.101
23.529
1.849
-1.825
0.431
-0.425
5
21.749
22.144
22.544
1.806
-1.783
0.423
-0.418
6
20.861
21.231
21.606
1.763
-1.742
0.416
-0.411
7
20.015
20.362
20.712
1.720
-1.701
0.409
-0.404
8
19.208
19.533
19.861
1.678
-1.660
0.401
-0.397
9
18.439
18.742
19.049
1.636
-1.619
0.394
-0.390
10
17.731
18.016
18.303
1.596
-1.581
0.386
-0.382
11
17.003
17.269
17.537
1.553
-1.539
0.379
-0.375
12
16.334
16.583
16.834
1.512
-1.499
0.371
-0.368
13
15.695
15.928
16.162
1.471
-1.459
0.364
-0.361
14
15.085
15.302
15.521
1.430
-1.420
0.356
-0.353
15
14.501
14.704
14.909
1.390
-1.381
0.348
-0.346
16
13.944
14.134
14.324
1.350
-1.341
0.340
-0.338
17
13.411
13.588
13.766
1.310
-1.303
0.332
-0.330
18
12.901
13.067
13.233
1.270
-1.264
0.324
-0.323
19
12.414
12.568
12.723
1.231
-1.226
0.316
-0.315
20
11.948
12.092
12.236
1.192
-1.187
0.308
-0.307
21
11.502
11.636
11.770
1.153
-1.149
0.300
-0.299
22
11.075
11.199
11.324
1.114
-1.112
0.292
-0.291
23
10.666
10.782
10.898
1.076
-1.074
0.283
-0.283
24
10.274
10.382
10.490
1.037
-1.037
0.275
-0.275
25
9.900
10.000
10.100
1.000
-1.000
0.267
-0.267
26
9.533
9.633
9.733
1.037
-1.036
0.278
-0.278
27
9.182
9.282
9.382
1.075
-1.073
0.290
-0.290
28
8.846
8.946
9.045
1.112
-1.110
0.302
-0.302
29
8.524
8.623
8.722
1.149
-1.146
0.314
-0.313
30
8.216
8.314
8.413
1.186
-1.182
0.326
-0.325
31
7.920
8.018
8.116
1.223
-1.218
0.339
-0.337
32
7.637
7.734
7.831
1.259
-1.254
0.351
-0.349
33
7.365
7.461
7.558
1.296
-1.289
0.363
-0.361
34
7.104
7.199
7.295
1.332
-1.324
0.376
-0.373
35
6.854
6.948
7.043
1.368
-1.359
0.388
-0.386
36
6.614
6.707
6.801
1.404
-1.394
0.401
-0.398
37
6.383
6.476
6.569
1.439
-1.429
0.413
-0.410
38
6.162
6.254
6.346
1.475
-1.463
0.426
-0.423
39
5.950
6.040
6.131
1.510
-1.497
0.439
-0.435
40
5.746
5.835
5.925
1.545
-1.531
0.452
-0.448
41
5.550
5.638
5.727
1.580
-1.565
0.464
-0.460
42
5.361
5.449
5.537
1.615
-1.599
0.478
-0.473
43
5.181
5.267
5.353
1.649
-1.632
0.491
-0.486
44
5.007
5.091
5.177
1.683
-1.665
0.504
-0.498
45
4.839
4.923
5.008
1.718
-1.698
0.517
-0.511
46
4.679
4.761
4.844
1.752
-1.731
0.530
-0.524
47
4.524
4.605
4.687
1.786
-1.764
0.544
-0.537
48
4.375
4.455
4.536
1.819
-1.797
0.557
-0.550
49
4.232
4.311
4.391
1.853
-1.829
0.571
-0.563
50
4.090
4.168
4.246
1.887
-1.862
0.584
-0.576
51
3.961
4.038
4.115
1.919
-1.893
0.598
-0.590
52
3.834
3.909
3.985
1.953
-1.925
0.612
-0.603
53
3.711
3.785
3.860
1.985
-1.957
0.626
-0.617
54
3.592
3.665
3.739
2.018
-1.988
0.640
-0.630
55
3.478
3.550
3.623
2.051
-2.019
0.654
-0.644
56
3.368
3.439
3.511
2.083
-2.050
0.668
-0.657
57
3.263
3.332
3.402
2.115
-2.081
0.682
-0.671
58
3.160
3.229
3.298
2.148
-2.112
0.696
-0.685
59
3.062
3.129
3.197
2.180
-2.143
0.710
-0.698
60
2.967
3.033
3.100
2.211
-2.173
0.725
-0.712
61
2.876
2.941
3.007
2.243
-2.204
0.739
-0.726
62
2.788
2.851
2.916
2.275
-2.234
0.754
-0.740
63
2.702
2.765
2.829
2.306
-2.264
0.768
-0.754
64
2.620
2.682
2.745
2.337
-2.294
0.783
-0.768
65
2.541
2.602
2.663
2.368
-2.323
0.798
-0.783
66
2.465
2.524
2.585
2.399
-2.353
0.813
-0.797
67
2.391
2.449
2.509
2.430
-2.382
0.828
-0.811
68
2.320
2.377
2.436
2.461
-2.411
0.843
-0.826
69
2.251
2.307
2.365
2.491
-2.441
0.858
-0.840
70
2.185
2.240
2.296
2.522
-2.469
0.873
-0.855
71
2.120
2.175
2.230
2.552
-2.498
0.888
-0.869
72
2.058
2.112
2.166
2.582
-2.527
0.903
-0.884
73
1.999
2.051
2.105
2.612
-2.555
0.919
-0.899
74
1.941
1.992
2.045
2.642
-2.584
0.934
-0.913
75
1.885
1.935
1.987
2.672
-2.612
0.950
-0.928
76
1.831
1.880
1.931
2.701
-2.640
0.965
-0.943
77
1.779
1.827
1.877
2.731
-2.668
0.981
-0.958
78
1.728
1.776
1.825
2.760
-2.695
0.997
-0.973
79
1.679
1.726
1.775
2.789
-2.723
1.013
-0.989
80
1.632
1.678
1.726
2.818
-2.750
1.028
-1.004
81
1.587
1.632
1.678
2.847
-2.778
1.044
-1.019
82
1.542
1.587
1.633
2.876
-2.805
1.061
-1.034
83
1.500
1.543
1.588
2.904
-2.832
1.077
-1.050
84
1.458
1.501
1.545
2.933
-2.859
1.093
-1.065
85
1.418
1.461
1.504
2.961
-2.886
1.109
-1.081
86
1.380
1.421
1.464
2.989
-2.912
1.126
-1.097
87
1.342
1.383
1.425
3.017
-2.939
1.142
-1.112
88
1.306
1.346
1.387
3.045
-2.965
1.159
-1.128
89
1.271
1.310
1.350
3.073
-2.991
1.175
-1.144
90
1.237
1.275
1.315
3.101
-3.017
1.192
-1.160
91
1.204
1.242
1.281
3.128
-3.043
1.209
-1.176
92
1.172
1.209
1.247
3.156
-3.069
1.226
-1.192
93
1.141
1.178
1.215
3.183
-3.094
1.243
-1.208
94
1.111
1.147
1.184
3.210
-3.120
1.260
-1.224
95
1.082
1.117
1.154
3.237
-3.145
1.277
-1.240
96
1.054
1.089
1.124
3.264
-3.170
1.294
-1.257
97
1.027
1.061
1.096
3.290
-3.195
1.311
-1.273
98
1.001
1.034
1.068
3.317
-3.220
1.328
-1.290
99
0.975
1.008
1.042
3.344
-3.245
1.346
-1.306
100
0.950
0.983
1.016
3.370
-3.270
1.363
-1.323
101
0.926
0.958
0.990
3.396
-3.294
1.381
-1.339
102
0.903
0.934
0.966
3.422
-3.318
1.398
-1.356
103
0.880
0.911
0.942
3.448
-3.343
1.416
-1.373
104
0.859
0.889
0.919
3.474
-3.367
1.434
-1.390
105
0.837
0.867
0.897
3.499
-3.391
1.452
-1.407
附表 2
南京时恒阻值误差曲线图
很抱歉,暂时无法提供与“MF52D 103F3435-100”相匹配的价格&库存,您可以联系我们找货
免费人工找货- 国内价格
- 5+0.78283
- 50+0.67483
- 150+0.62083
- 1000+0.37783
- 2000+0.34543
- 5000+0.32923
- 国内价格
- 5+0.43160
- 20+0.39260
- 100+0.35360
- 500+0.31460
- 1000+0.29640
- 2000+0.28340
- 国内价格
- 5+0.83720
- 50+0.72170
- 150+0.66400
- 1000+0.40400
- 2000+0.36940
- 5000+0.35210
