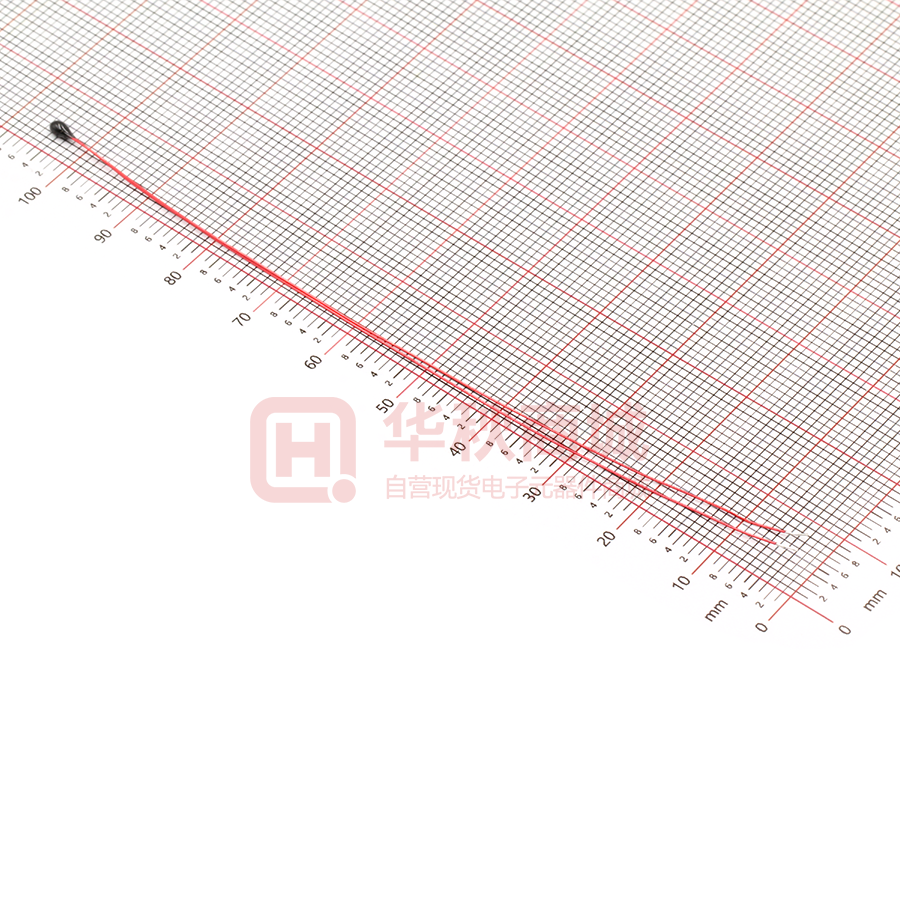

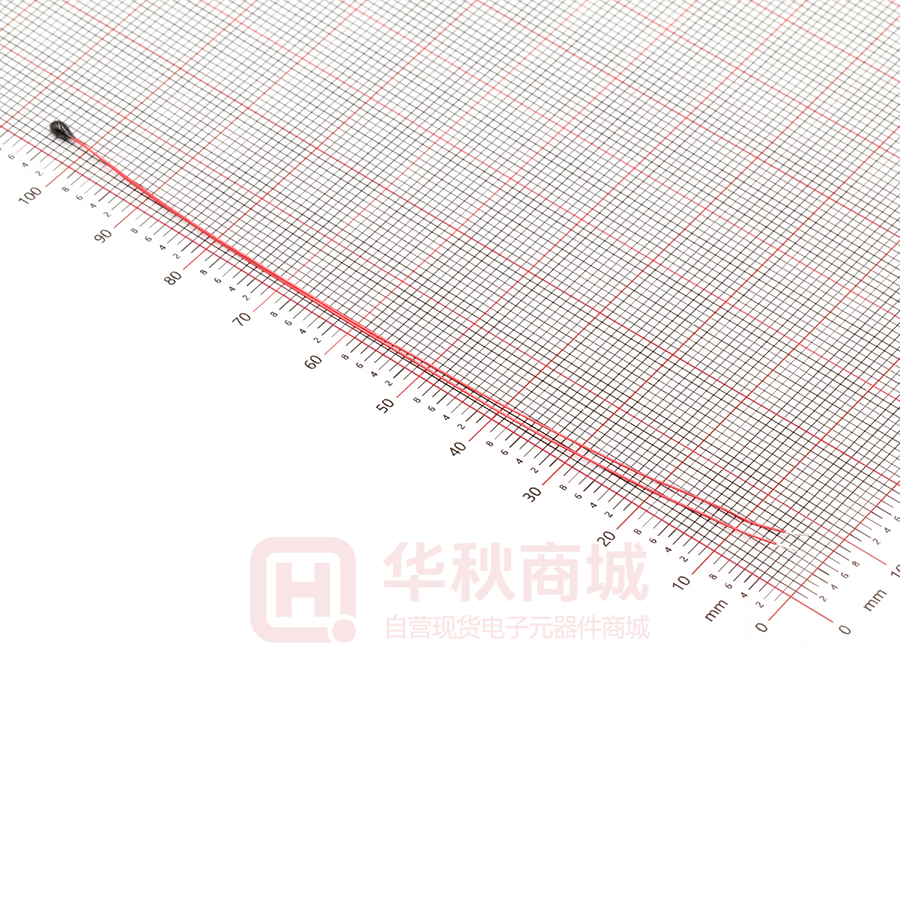

MF52B 103F3435-100

编号：JK/JXD190509004-A 南京时恒电子科技有限公司 规格承认书 APPROVAL SHEET 客户名称： CUSTOMER 产品名称： PART NAME MF52 系列测温型 NTC 热敏电阻器 产品规格： PART NUMBER MF52B 103F3435-100 日期： DATE 2019 年 05 月 10 日 确 认 CONFIRM 客户 品保部： 制造部： 供货商/制造商 规格书制作：吴迎丽 业务员审核： 技术部审核： 工程部： 品质部审核： 南京时恒电子科技有限公司 地址：南京市江宁区湖熟镇金阳路 18 号 TEL：025-52121868 Http: //www.shiheng.com.cn 邮编：211121 FAX：025-52122373 E-MAIL:sales@shiheng.com.cn 版本 2.0 MF52 系列测温型 NTC 热敏电阻器 型号：MF52B 103F3435-100 南京时恒电子科技有限公司 本规格书提供了南京时恒电子科技有限公司生产的 MF52B 系列 NTC 热敏电阻的结构尺 寸、产品性能、试验条件、使用要求等参数，敬请贵司确认。 对本规格书产生疑义时，请速与我们取得联系（025-52121868），若无疑义请确认回 传，若无回传，我司将视为默认。 贵公司改变产品用途、使用方法时，请与我们取得联系！ 客户名称： 客 户 确 认 确认： 时间： 审核： 时间： 1.电气性能 项目 符号 测试条件 单位 性能要求 1.1 25℃的零功率电阻值 R25℃ T=25±0.01℃ 测试功率≤0.1mw KΩ 10KΩ±1% 1.2 B值 B25/85 B=[(Ta×Tb)/(Tb-Ta)]×ln(Ra/Rb) Ta=25℃±0.01℃ Tb=85℃±0.01℃ K 3435±1% 1.3 1.4 1.5 1.6 1.7 1.8 1.9 耗散系数 δ 静止空气中 时间常数 绝缘电阻 工作温度范围 最大额定功率 阻温特性 阻值误差 τ / / Pmax / / 静止空气中 100V/DC 1min / / / / mW/℃ sec MΩ ℃ ≥2 ≤7 ≥100 2.可靠性 项目 2.1 引出端强度 2.2 可焊性 2.3 耐焊接热 2.4 稳态湿热 2.5 温度快速 变化 2.6 高温储存 2.7 低温储存 -55℃ ～ 125℃ 50 见附表 1 见附表 2 mW / / 5.外形尺寸： （单位：mm) 测试条件及方法 固定电阻端，拉力：5±1 N， 时间：10±1 秒 技术要求 无 可 见 性 损 伤 R25 ΔR/R≤±2% 温度 245±5℃ 时间 2-3 秒 着锡面积≥95% 锡锅温度：260±5℃，浸入深 度距电阻体 6mm，时间 5±1 秒 温度：40℃±2℃，湿度：93 ±2%，时间：500 小时 -55℃30min→25℃5min→ 125℃30min→25℃5min，反复 5次 温度: 125℃±5℃ 时间:1000 小时 温度: -55℃ 时间:1000 小时 R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% 数 序号 名称 材料规格 1 元件 2 包封料 包封类环氧树脂 1 黑色 3 导线 φ0.3 漆包线 2 红色 量 NTC 热敏电阻 备注 1 3、使用注意事项 3.1 本产品的用途：温度测量与控制； 3.2 避免过大的电流引起元件自身发热而产生测量误差； 3.3 烙铁焊接时，焊接处距包封头部距离至少 2mm，焊接温度应低于 360℃， 焊接时间＜3ses； 3.4 储存温度：-10℃ ～ 40℃；储存湿度：≤75% RH； 3.5 避免存放在具有腐蚀性气体及光照的环境下； 3.6 包装打开后需重新密封保存，贮存期 1 年，超过贮存期，可按本标准 规定的项目重新检验，如符合要求仍可使用； 3.7 如在加工过程中需使用热缩管，热缩管热缩时不可使用电吹风进行吹 制，建议热缩工艺，将套好热缩管后的产品放入恒温烘箱中，按 110℃ /10-12min 进行热缩； 6.产品型号说明 MF52 ① B 103 F ② ③ ④ 3435 - 100 ⑤ ⑥ ① MF52：珠状精密性 NTC 热敏电阻 ② B： 引线为漆包线 ③ 103： 25℃的零功率电阻值 10KΏ ④ F：阻值精度代码 F-±1% G-±2% H-±3% J-±5% 4、认证 4.1 质量管理体系认证 ISO9001:2015 IATF16949:2016 4.2 环境管理体系认证 ISO14001:2015 4.3 环保检测报告 ROH S 4.4 产品 CQC 认证 4.5 江苏省高新技术产品认证 4.6 国家火炬计划项目产品 ⑤ 3435：B25/85 值 3435K ⑥ 100：线长 100mm 电 话：025-52121868 地 址：南京市江宁区湖熟镇金阳路 18 号 传 真：025-52122373 邮 箱： sales@shiheng.com.cn 邮 编：211121 网 址：Http://www.shiheng.com.cn 附表 1 南京时恒阻温特性表 R25=10KΩ 精度:±1% 温度(℃) 电阻(KΩ) B25/85=3435K (P174-9A) 电阻精度(%) 温度精度(℃) 最小值 中心值 最大值 △R -△R △T -△T -55 476.131 500.130 525.285 5.029 -4.798 0.752 -0.717 -54 449.575 471.961 495.412 4.968 -4.743 0.748 -0.714 -53 424.099 444.955 466.789 4.907 -4.687 0.744 -0.711 -52 399.782 419.191 439.499 4.844 -4.630 0.740 -0.707 -51 376.664 394.713 413.586 4.781 -4.572 0.736 -0.704 -50 354.759 371.534 389.063 4.718 -4.514 0.732 -0.701 -49 334.061 349.645 365.919 4.654 -4.456 0.728 -0.697 -48 314.547 329.020 344.125 4.590 -4.398 0.724 -0.694 -47 296.181 309.621 323.639 4.527 -4.340 0.720 -0.690 -46 278.922 291.402 304.410 4.463 -4.282 0.716 -0.686 -45 262.720 274.309 286.381 4.400 -4.224 0.711 -0.683 -44 247.524 258.287 269.492 4.337 -4.167 0.707 -0.679 -43 233.280 243.278 253.680 4.275 -4.109 0.703 -0.675 -42 219.934 229.223 238.882 4.213 -4.052 0.698 -0.672 -41 207.432 216.066 225.037 4.151 -3.996 0.694 -0.668 -40 195.722 203.750 212.085 4.090 -3.939 0.689 -0.664 -39 184.755 192.220 199.967 4.030 -3.883 0.685 -0.660 -38 174.482 181.427 188.630 3.970 -3.828 0.680 -0.656 -37 164.856 171.320 178.020 3.910 -3.772 0.675 -0.652 -36 155.836 161.854 168.087 3.851 -3.718 0.671 -0.647 -35 147.379 152.984 158.787 3.792 -3.663 0.666 -0.643 -34 139.447 144.670 150.073 3.734 -3.610 0.661 -0.639 -33 132.005 136.874 141.907 3.677 -3.556 0.656 -0.635 -32 125.020 129.559 134.250 3.620 -3.503 0.651 -0.630 -31 118.460 122.694 127.067 3.564 -3.451 0.646 -0.626 -30 112.296 116.247 120.325 3.508 -3.399 0.641 -0.621 -29 106.501 110.189 113.994 3.452 -3.347 0.636 -0.616 -28 101.050 104.494 108.045 3.398 -3.296 0.631 -0.612 -27 95.920 99.137 102.452 3.343 -3.245 0.625 -0.607 -26 91.090 94.096 97.192 3.289 -3.194 0.620 -0.602 -25 86.540 89.350 92.241 3.236 -3.144 0.614 -0.597 -24 82.251 84.877 87.579 3.183 -3.094 0.609 -0.592 -23 78.206 80.662 83.187 3.130 -3.045 0.603 -0.587 -22 74.389 76.687 79.047 3.078 -2.996 0.598 -0.582 -21 70.785 72.935 75.143 3.026 -2.947 0.592 -0.577 -20 67.382 69.394 71.459 2.975 -2.899 0.586 -0.571 -19 64.166 66.049 67.981 2.924 -2.851 0.581 -0.566 -18 61.125 62.888 64.696 2.874 -2.803 0.575 -0.561 -17 58.249 59.900 61.591 2.824 -2.756 0.569 -0.555 -16 55.527 57.073 58.657 2.774 -2.709 0.563 -0.550 -15 52.950 54.398 55.881 2.725 -2.662 0.557 -0.544 -14 50.509 51.866 53.254 2.676 -2.616 0.551 -0.538 -13 48.196 49.468 50.768 2.627 -2.570 0.544 -0.533 -12 46.004 47.196 48.413 2.579 -2.524 0.538 -0.527 -11 43.925 45.042 46.182 2.531 -2.478 0.532 -0.521 -10 41.953 43.000 44.068 2.483 -2.433 0.526 -0.515 -9 40.081 41.062 42.063 2.436 -2.388 0.519 -0.509 -8 38.304 39.224 40.161 2.389 -2.343 0.513 -0.503 -7 36.617 37.479 38.357 2.343 -2.299 0.506 -0.497 -6 35.014 35.822 36.644 2.296 -2.255 0.500 -0.490 -5 33.490 34.247 35.018 2.251 -2.211 0.493 -0.484 -4 32.041 32.751 33.474 2.205 -2.167 0.486 -0.478 -3 30.664 31.329 32.006 2.160 -2.124 0.479 -0.471 -2 29.354 29.977 30.611 2.114 -2.080 0.473 -0.465 -1 28.107 28.691 29.285 2.070 -2.038 0.466 -0.458 0 26.963 27.513 28.070 2.027 -1.996 0.458 -0.451 1 25.790 26.303 26.825 1.981 -1.952 0.452 -0.445 2 24.714 25.195 25.683 1.937 -1.910 0.445 -0.438 3 23.688 24.139 24.597 1.894 -1.868 0.437 -0.432 4 22.711 23.134 23.562 1.850 -1.826 0.430 -0.425 5 21.780 22.176 22.577 1.807 -1.785 0.423 -0.418 6 20.892 21.263 21.638 1.764 -1.744 0.416 -0.411 7 20.045 20.392 20.744 1.722 -1.702 0.408 -0.404 8 19.237 19.562 19.891 1.680 -1.662 0.401 -0.397 9 18.466 18.771 19.078 1.638 -1.621 0.393 -0.389 10 17.731 18.016 18.303 1.596 -1.581 0.386 -0.382 11 17.028 17.295 17.564 1.554 -1.540 0.378 -0.375 12 16.358 16.607 16.858 1.513 -1.500 0.370 -0.367 13 15.717 15.950 16.185 1.472 -1.461 0.363 -0.360 14 15.105 15.323 15.542 1.431 -1.421 0.355 -0.352 15 14.520 14.724 14.929 1.391 -1.382 0.347 -0.345 16 13.961 14.151 14.343 1.351 -1.343 0.339 -0.337 17 13.427 13.604 13.783 1.311 -1.304 0.331 -0.329 18 12.916 13.081 13.248 1.271 -1.265 0.323 -0.322 19 12.427 12.581 12.736 1.232 -1.227 0.315 -0.314 20 11.959 12.103 12.248 1.193 -1.188 0.307 -0.306 21 11.512 11.646 11.780 1.154 -1.150 0.298 -0.297 22 11.084 11.208 11.333 1.115 -1.112 0.290 -0.289 23 10.673 10.789 10.906 1.076 -1.075 0.281 -0.280 24 10.281 10.389 10.496 1.038 -1.037 0.271 -0.270 25 9.900 10.000 10.100 1.000 -1.000 0.262 -0.262 26 9.537 9.637 9.737 1.037 -1.036 0.281 -0.281 27 9.185 9.285 9.385 1.074 -1.073 0.291 -0.291 28 8.848 8.948 9.047 1.112 -1.109 0.303 -0.302 29 8.526 8.624 8.724 1.149 -1.146 0.315 -0.314 30 8.216 8.315 8.413 1.186 -1.182 0.326 -0.325 31 7.920 8.018 8.116 1.223 -1.218 0.338 -0.337 32 7.636 7.733 7.830 1.259 -1.254 0.351 -0.349 33 7.363 7.459 7.556 1.296 -1.289 0.363 -0.361 34 7.102 7.197 7.293 1.332 -1.324 0.375 -0.373 35 6.851 6.946 7.041 1.368 -1.360 0.388 -0.385 36 6.611 6.704 6.798 1.404 -1.394 0.400 -0.398 37 6.380 6.473 6.566 1.440 -1.429 0.413 -0.410 38 6.159 6.250 6.342 1.475 -1.464 0.426 -0.422 39 5.946 6.036 6.128 1.511 -1.498 0.438 -0.435 40 5.742 5.831 5.921 1.546 -1.532 0.451 -0.447 41 5.546 5.634 5.723 1.581 -1.566 0.464 -0.460 42 5.357 5.444 5.532 1.615 -1.600 0.477 -0.472 43 5.176 5.262 5.349 1.650 -1.633 0.490 -0.485 44 5.002 5.087 5.173 1.684 -1.666 0.503 -0.498 45 4.835 4.918 5.003 1.719 -1.699 0.517 -0.511 46 4.674 4.756 4.840 1.753 -1.732 0.530 -0.524 47 4.519 4.601 4.683 1.787 -1.765 0.543 -0.537 48 4.371 4.451 4.532 1.820 -1.798 0.557 -0.550 49 4.228 4.306 4.386 1.854 -1.830 0.570 -0.563 50 4.090 4.168 4.246 1.887 -1.862 0.584 -0.576 51 3.957 4.034 4.111 1.921 -1.894 0.598 -0.589 52 3.830 3.905 3.981 1.954 -1.926 0.611 -0.603 53 3.707 3.781 3.856 1.986 -1.958 0.625 -0.616 54 3.589 3.662 3.736 2.019 -1.989 0.639 -0.630 55 3.475 3.546 3.619 2.052 -2.020 0.653 -0.643 56 3.365 3.436 3.507 2.084 -2.051 0.667 -0.657 57 3.259 3.329 3.399 2.116 -2.082 0.682 -0.671 58 3.157 3.226 3.295 2.149 -2.113 0.696 -0.684 59 3.059 3.126 3.194 2.181 -2.144 0.710 -0.698 60 2.965 3.030 3.098 2.212 -2.174 0.724 -0.712 61 2.873 2.938 3.004 2.244 -2.205 0.739 -0.726 62 2.785 2.849 2.914 2.276 -2.235 0.754 -0.740 63 2.700 2.763 2.827 2.307 -2.265 0.768 -0.754 64 2.618 2.680 2.743 2.338 -2.294 0.783 -0.768 65 2.539 2.600 2.661 2.369 -2.324 0.798 -0.782 66 2.463 2.522 2.583 2.400 -2.354 0.812 -0.797 67 2.389 2.448 2.507 2.431 -2.383 0.827 -0.811 68 2.318 2.376 2.434 2.461 -2.412 0.842 -0.825 69 2.250 2.306 2.363 2.492 -2.441 0.857 -0.840 70 2.183 2.239 2.295 2.522 -2.470 0.873 -0.855 71 2.119 2.174 2.229 2.553 -2.499 0.888 -0.869 72 2.058 2.111 2.165 2.583 -2.527 0.903 -0.884 73 1.998 2.050 2.104 2.612 -2.556 0.919 -0.899 74 1.940 1.992 2.044 2.642 -2.584 0.934 -0.913 75 1.884 1.935 1.987 2.672 -2.612 0.950 -0.928 76 1.830 1.880 1.931 2.701 -2.640 0.965 -0.943 77 1.778 1.827 1.877 2.731 -2.668 0.981 -0.958 78 1.728 1.776 1.825 2.760 -2.696 0.997 -0.973 79 1.679 1.726 1.774 2.789 -2.723 1.012 -0.989 80 1.632 1.678 1.725 2.818 -2.751 1.028 -1.004 81 1.586 1.632 1.678 2.847 -2.778 1.044 -1.019 82 1.542 1.587 1.632 2.876 -2.805 1.061 -1.034 83 1.500 1.543 1.588 2.904 -2.832 1.077 -1.050 84 1.458 1.501 1.545 2.933 -2.859 1.093 -1.065 85 1.418 1.461 1.504 2.961 -2.886 1.109 -1.081 86 1.380 1.421 1.464 2.989 -2.912 1.126 -1.097 87 1.342 1.383 1.425 3.017 -2.939 1.142 -1.112 88 1.306 1.346 1.387 3.045 -2.965 1.159 -1.128 89 1.271 1.310 1.350 3.073 -2.991 1.175 -1.144 90 1.237 1.275 1.315 3.101 -3.017 1.192 -1.160 91 1.204 1.242 1.281 3.128 -3.043 1.209 -1.176 92 1.172 1.209 1.247 3.155 -3.069 1.226 -1.192 93 1.141 1.178 1.215 3.183 -3.094 1.243 -1.208 94 1.111 1.147 1.184 3.210 -3.120 1.260 -1.224 95 1.082 1.118 1.154 3.237 -3.145 1.277 -1.240 96 1.054 1.089 1.124 3.264 -3.170 1.294 -1.257 97 1.027 1.061 1.096 3.290 -3.195 1.311 -1.273 98 1.001 1.034 1.068 3.317 -3.220 1.328 -1.290 99 0.975 1.008 1.042 3.343 -3.245 1.346 -1.306 100 0.950 0.983 1.016 3.370 -3.270 1.363 -1.323 101 0.926 0.958 0.990 3.396 -3.294 1.381 -1.339 102 0.903 0.934 0.966 3.422 -3.318 1.398 -1.356 103 0.880 0.911 0.942 3.448 -3.343 1.416 -1.373 104 0.859 0.888 0.919 3.474 -3.367 1.434 -1.390 105 0.837 0.867 0.897 3.499 -3.391 1.452 -1.407 106 0.817 0.846 0.875 3.525 -3.415 1.470 -1.424 107 0.797 0.825 0.854 3.550 -3.438 1.488 -1.441 108 0.777 0.805 0.834 3.576 -3.462 1.506 -1.458 109 0.758 0.786 0.814 3.601 -3.485 1.524 -1.475 110 0.740 0.767 0.795 3.626 -3.508 1.543 -1.493 111 0.723 0.749 0.776 3.651 -3.532 1.561 -1.510 112 0.705 0.731 0.758 3.675 -3.555 1.579 -1.528 113 0.689 0.714 0.741 3.700 -3.577 1.598 -1.545 114 0.672 0.698 0.724 3.724 -3.600 1.617 -1.563 115 0.657 0.681 0.707 3.749 -3.623 1.635 -1.580 116 0.641 0.666 0.691 3.773 -3.645 1.654 -1.598 117 0.627 0.651 0.675 3.797 -3.667 1.673 -1.616 118 0.612 0.636 0.660 3.820 -3.689 1.692 -1.634 119 0.598 0.621 0.645 3.844 -3.711 1.711 -1.652 120 0.585 0.607 0.631 3.868 -3.733 1.730 -1.670 121 0.572 0.594 0.617 3.891 -3.755 1.749 -1.688 122 0.559 0.581 0.604 3.914 -3.777 1.768 -1.706 123 0.546 0.568 0.590 3.937 -3.798 1.788 -1.724 124 0.534 0.556 0.578 3.960 -3.819 1.807 -1.743 125 0.523 0.544 0.565 3.983 -3.840 1.827 -1.761 附表 2 南京时恒阻值误差曲线图
