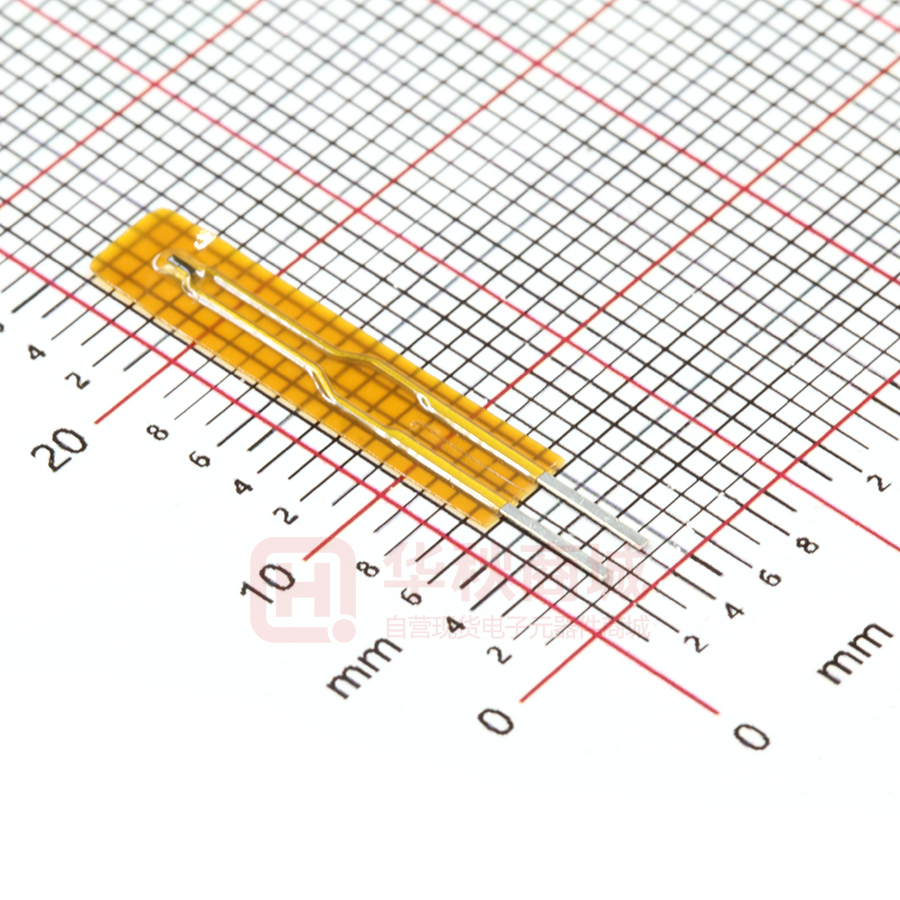

MF55 103F3950

编号：JK/JXJ190509018-A 南京时恒电子科技有限公司 规格承认书 APPROVAL SHEET 客户名称： CUSTOMER 产品名称： PART NAME MF55 薄膜 NTC 热敏电阻器 产品规格： PART NUMBER MF55 103F3950 日期： DATE 2019 年 05 月 09 日 确 认 CONFIRM 客户 品保部： 制造部： 供货商/制造商 规格书制作：吴迎丽 业务员审核： 技术部审核： 工程部： 品质部审核： 南京时恒电子科技有限公司 地址：南京市江宁区湖熟镇金阳路 18 号 TEL：025-52121868 Http: //www.shiheng.com.cn 邮编：211121 FAX：025-52122373 E-MAIL:sales@shiheng.com.cn MF55 薄膜 NTC 热敏电阻器电阻器 版本 2.0 型号：MF55 103F3950 南京时恒电子科技有限公司 本规格书提供了南京时恒电子科技有限公司生产的 MF72 系列 NTC 热敏电阻芯片的 结构尺寸、产品性能、试验条件、使用要求等参数，敬请贵司确认。 对本规格书产生疑义时，请速与我们取得联系（025-52121868），若无疑义请确认 回传，若无回传，我司将视为默认。 贵公司改变产品用途、使用方法时，请与我们取得联系！ 客户名称： 客 户 确 认 确认： 时间： 审核： 时间： 1.电气性能 项目 符号 测试条件 单位 性能要求 1.1 25℃的零功率电阻值 R25 T=25±0.01℃ 测试功率≤0.1mw KΩ 10KΩ±1% 1.2 B值 B25/50 B=[(Ta×Tb)/(Tb-Ta)]×ln(Ra/Rb) Ta=25℃±0.01℃ Tb=50℃±0.01℃ K 3950±1% 1.3 1.4 1.5 1.6 1.7 1.8 耗散系数 δ 静止空气中 mW/℃ ≥0.8 时间常数 工作温度范围 最大额定功率 阻温特性 阻值误差 τ / Pmax / / 静止空气中 / / / / sec ℃ mW / / ≤5 -40 ~ 125 50 见附表 1 见附表 2 4.外形尺寸： （单位：mm) 2.可靠性 项目 2.1 引线拉 力试验 2.2 可焊性 试验 2.3 耐焊接 热试验 2.4 高温存 储试验 2.5 低温存 储试验 2.6 稳态湿 热试验 2.7 温 度 快 速变化试验 测试条件及方法 固定住热敏电阻的探头，用 1 牛顿的力量逐渐 地拉引线， 维持(10±1）s 秒左右 焊接温度（245±10）℃，浸入时间：（3±1） s 技术要求 无外观损伤 着锡面积≥95% 焊接温度（260±5）℃，浸入时间：（5±1）s R25 ΔR/R≤±2% 125±5℃，1000±24 小时 R25 ΔR/R≤±3% -40±5℃，1000±24 小时 R25 ΔR/R≤±3% 40±2℃，90-95%RH,240 小时 温度急变按下表条件循环五个周期 步骤 温度（℃） 周期（分钟） 1 -40±5 30±3 2 室温 2±1 3 125±5 30±3 4 室温 2±1 R25 ΔR/R≤±3% 5.产品打印标志说明 R25 ΔR/R≤±3% 103 /3950 ① ② ① 103： 25℃的零功率电阻值 10KΏ 3、使用注意事项 3.1 本产品的用途：温度测量与控制； 3.2 避免过大的电流引起元件自身发热而产生测量误差； 3.3 烙铁焊接时，焊接处距薄膜距离至少 2mm，焊接温度应低于 360℃，焊 接时间＜3ses； 3.4 储存温度：-10℃ ～ 40℃；储存湿度：≤75% RH； 3.5 避免存放在具有腐蚀性气体及光照的环境下； 3.6 包装打开后需重新密封保存，贮存期 1 年，超过贮存期，可按本标准 规定的项目重新检验，如符合要求仍可使用； 3.7 如在加工过程中需使用热缩管，热缩管热缩时不可使用电吹风进行吹 制，建议热缩工艺，将套好热缩管后的产品放入恒温烘箱中，按 110℃ /10-12min 进行热缩； ② 3950：B25/50 值 3950K 6、认证 6.1 质量管理体系认证 ISO9001:2015 IATF16949:2016 6.2 环境管理体系认证 ISO14001:2015 电 话：025-52121868 地 址：南京市江宁区湖熟镇金阳路 18 号 传 真：025-52122373 邮 箱： sales@shiheng.com.cn 邮 编：211121 网 址：Http://www.shiheng.com.cn 附表 1 南京时恒电子科技有限公司 R25=10KΩ 精度:±1% 温度(℃) B25/50=3950K 精度:±1%（F4-17） 电阻(KΩ) 电阻精度(%) 温度精度(℃) 最小值 中心值 最大值 △R -△R △T -△T -40 276.930 289.300 302.192 4.456 -4.275 0.673 -0.645 -39 262.204 273.765 285.807 4.398 -4.222 0.668 -0.641 -38 248.108 258.903 270.140 4.340 -4.169 0.662 -0.636 -37 234.652 244.723 255.202 4.281 -4.115 0.657 -0.632 -36 221.837 231.227 240.991 4.222 -4.061 0.652 -0.627 -35 209.658 218.408 227.501 4.163 -4.006 0.647 -0.622 -34 198.103 206.253 214.717 4.103 -3.951 0.641 -0.617 -33 187.157 194.745 202.620 4.043 -3.896 0.636 -0.613 -32 176.800 183.862 191.187 3.983 -3.840 0.630 -0.608 -31 167.011 173.582 180.394 3.924 -3.785 0.625 -0.603 -30 157.767 163.880 170.213 3.864 -3.730 0.619 -0.598 -29 149.043 154.730 160.617 3.804 -3.674 0.614 -0.593 -28 140.816 146.105 151.577 3.745 -3.619 0.608 -0.588 -27 133.060 137.979 143.064 3.685 -3.564 0.602 -0.583 -26 125.752 130.325 135.052 3.626 -3.509 0.597 -0.577 -25 118.866 123.120 127.512 3.567 -3.454 0.591 -0.572 -24 112.381 116.336 120.418 3.509 -3.399 0.585 -0.567 -23 106.272 109.951 113.745 3.450 -3.345 0.579 -0.561 -22 100.520 103.940 107.467 3.392 -3.290 0.573 -0.556 -21 95.102 98.283 101.561 3.334 -3.236 0.567 -0.551 -20 90.000 92.958 96.005 3.277 -3.182 0.561 -0.545 -19 85.193 87.945 90.777 3.219 -3.129 0.555 -0.539 -18 80.666 83.226 85.858 3.163 -3.075 0.549 -0.534 -17 76.400 78.781 81.228 3.106 -3.022 0.543 -0.528 -16 72.380 74.595 76.871 3.050 -2.969 0.536 -0.522 -15 68.591 70.652 72.767 2.994 -2.916 0.530 -0.516 -14 65.019 66.936 68.903 2.938 -2.864 0.523 -0.510 -13 61.651 63.435 65.264 2.883 -2.812 0.517 -0.504 -12 58.473 60.133 61.834 2.828 -2.760 0.510 -0.498 -11 55.476 57.020 58.602 2.773 -2.708 0.504 -0.492 -10 52.647 54.084 55.555 2.719 -2.657 0.497 -0.486 -9 49.976 51.313 52.681 2.665 -2.605 0.490 -0.479 -8 47.455 48.699 49.971 2.611 -2.554 0.484 -0.473 -7 45.073 46.230 47.413 2.558 -2.504 0.477 -0.467 -6 42.822 43.899 44.999 2.505 -2.453 0.470 -0.460 -5 40.695 41.698 42.720 2.452 -2.403 0.463 -0.454 -4 38.685 39.617 40.568 2.400 -2.353 0.456 -0.447 -3 36.783 37.651 38.535 2.347 -2.303 0.449 -0.440 -2 34.985 35.792 36.614 2.296 -2.254 0.442 -0.434 -1 33.283 34.034 34.798 2.244 -2.205 0.434 -0.427 0 31.673 32.371 33.081 2.193 -2.156 0.427 -0.420 1 30.148 30.797 31.457 2.142 -2.107 0.420 -0.413 2 28.704 29.307 29.920 2.091 -2.058 0.412 -0.406 3 27.336 27.897 28.466 2.041 -2.010 0.405 -0.399 4 26.040 26.561 27.090 1.991 -1.962 0.397 -0.392 5 24.812 25.296 25.787 1.941 -1.914 0.390 -0.384 6 23.647 24.097 24.553 1.892 -1.866 0.382 -0.377 7 22.543 22.961 23.384 1.843 -1.819 0.375 -0.370 8 21.495 21.883 22.276 1.794 -1.772 0.367 -0.362 9 20.502 20.862 21.226 1.745 -1.725 0.359 -0.355 10 19.559 19.893 20.230 1.697 -1.678 0.351 -0.347 11 18.663 18.973 19.286 1.648 -1.632 0.343 -0.339 12 17.813 18.100 18.390 1.601 -1.585 0.335 -0.332 13 17.006 17.272 17.541 1.553 -1.539 0.327 -0.324 14 16.239 16.486 16.734 1.506 -1.493 0.319 -0.316 15 15.511 15.739 15.968 1.459 -1.448 0.310 -0.308 16 14.818 15.029 15.242 1.412 -1.402 0.302 -0.300 17 14.160 14.355 14.551 1.365 -1.357 0.294 -0.292 18 13.534 13.714 13.895 1.319 -1.312 0.285 -0.283 19 12.939 13.105 13.272 1.273 -1.267 0.276 -0.275 20 12.373 12.526 12.680 1.227 -1.222 0.267 -0.266 21 11.834 11.976 12.117 1.182 -1.178 0.258 -0.257 22 11.322 11.452 11.582 1.137 -1.134 0.249 -0.248 23 10.834 10.953 11.073 1.092 -1.090 0.238 -0.237 24 10.369 10.479 10.589 1.047 -1.046 0.222 -0.222 25 9.900 10.000 10.100 1.000 -1.000 0.214 -0.214 26 9.498 9.598 9.698 1.041 -1.040 0.254 -0.254 27 9.089 9.188 9.288 1.085 -1.083 0.258 -0.257 28 8.699 8.799 8.898 1.129 -1.126 0.267 -0.266 29 8.329 8.427 8.526 1.172 -1.169 0.277 -0.277 30 7.975 8.073 8.171 1.216 -1.211 0.289 -0.287 31 7.639 7.736 7.833 1.259 -1.253 0.300 -0.299 32 7.318 7.414 7.511 1.302 -1.295 0.312 -0.310 33 7.013 7.108 7.204 1.345 -1.337 0.323 -0.321 34 6.722 6.816 6.910 1.387 -1.378 0.335 -0.333 35 6.444 6.537 6.630 1.430 -1.419 0.347 -0.345 36 6.179 6.271 6.363 1.472 -1.460 0.359 -0.357 37 5.926 6.017 6.108 1.514 -1.501 0.372 -0.369 38 5.685 5.775 5.864 1.556 -1.542 0.384 -0.381 39 5.455 5.543 5.632 1.597 -1.582 0.396 -0.393 40 5.236 5.322 5.410 1.638 -1.622 0.409 -0.405 41 5.026 5.111 5.197 1.679 -1.662 0.422 -0.417 42 4.826 4.910 4.994 1.720 -1.701 0.434 -0.429 43 4.635 4.717 4.801 1.761 -1.740 0.447 -0.442 44 4.453 4.534 4.615 1.802 -1.779 0.460 -0.454 45 4.278 4.358 4.438 1.842 -1.818 0.473 -0.467 46 4.112 4.190 4.268 1.882 -1.857 0.486 -0.480 47 3.953 4.029 4.106 1.922 -1.895 0.499 -0.492 48 3.800 3.875 3.951 1.961 -1.933 0.512 -0.505 49 3.655 3.728 3.803 2.001 -1.971 0.526 -0.518 50 3.515 3.588 3.661 2.040 -2.009 0.539 -0.531 51 3.382 3.453 3.525 2.079 -2.047 0.552 -0.544 52 3.255 3.324 3.394 2.118 -2.084 0.566 -0.557 53 3.133 3.201 3.270 2.157 -2.121 0.580 -0.570 54 3.016 3.083 3.150 2.195 -2.158 0.593 -0.583 55 2.904 2.969 3.036 2.233 -2.194 0.607 -0.596 56 2.797 2.861 2.926 2.271 -2.230 0.621 -0.610 57 2.695 2.757 2.821 2.309 -2.267 0.635 -0.623 58 2.597 2.658 2.720 2.347 -2.303 0.649 -0.637 59 2.502 2.562 2.623 2.384 -2.338 0.663 -0.650 60 2.412 2.471 2.531 2.421 -2.374 0.677 -0.664 61 2.326 2.383 2.442 2.458 -2.409 0.691 -0.677 62 2.243 2.299 2.357 2.495 -2.444 0.706 -0.691 63 2.164 2.219 2.275 2.532 -2.479 0.720 -0.705 64 2.087 2.141 2.196 2.568 -2.513 0.735 -0.719 65 2.014 2.067 2.121 2.604 -2.548 0.749 -0.733 66 1.944 1.996 2.048 2.640 -2.582 0.764 -0.747 67 1.877 1.927 1.979 2.676 -2.616 0.779 -0.761 68 1.812 1.861 1.912 2.712 -2.650 0.793 -0.775 69 1.750 1.798 1.848 2.747 -2.683 0.808 -0.789 70 1.690 1.738 1.786 2.782 -2.717 0.823 -0.804 71 1.633 1.679 1.727 2.817 -2.750 0.838 -0.818 72 1.578 1.623 1.670 2.852 -2.783 0.853 -0.833 73 1.525 1.570 1.615 2.887 -2.816 0.869 -0.847 74 1.475 1.518 1.562 2.921 -2.848 0.884 -0.862 75 1.426 1.468 1.511 2.956 -2.881 0.899 -0.876 76 1.379 1.420 1.463 2.990 -2.913 0.915 -0.891 77 1.334 1.374 1.416 3.024 -2.945 0.930 -0.906 78 1.290 1.330 1.371 3.057 -2.976 0.946 -0.921 79 1.249 1.287 1.327 3.091 -3.008 0.962 -0.936 80 1.208 1.246 1.285 3.124 -3.039 0.977 -0.951 81 1.170 1.207 1.245 3.158 -3.071 0.993 -0.966 82 1.132 1.169 1.206 3.191 -3.102 1.009 -0.981 83 1.097 1.132 1.169 3.223 -3.132 1.025 -0.996 84 1.062 1.097 1.133 3.256 -3.163 1.041 -1.011 85 1.030 1.065 1.100 3.287 -3.192 1.057 -1.027 86 0.997 1.030 1.064 3.321 -3.224 1.073 -1.042 87 0.966 0.999 1.032 3.353 -3.254 1.090 -1.058 88 0.936 0.968 1.001 3.385 -3.284 1.106 -1.073 89 0.908 0.939 0.971 3.417 -3.314 1.123 -1.089 90 0.880 0.910 0.942 3.449 -3.343 1.139 -1.104 91 0.853 0.883 0.914 3.480 -3.373 1.156 -1.120 92 0.828 0.857 0.887 3.511 -3.402 1.173 -1.136 93 0.803 0.831 0.861 3.542 -3.431 1.189 -1.152 94 0.779 0.807 0.836 3.573 -3.460 1.206 -1.168 95 0.756 0.783 0.811 3.604 -3.489 1.223 -1.184 96 0.734 0.760 0.788 3.635 -3.517 1.240 -1.200 97 0.712 0.738 0.765 3.665 -3.545 1.257 -1.216 98 0.691 0.717 0.743 3.696 -3.574 1.274 -1.232 99 0.671 0.696 0.722 3.726 -3.602 1.292 -1.249 100 0.652 0.677 0.702 3.756 -3.630 1.309 -1.265 101 0.633 0.657 0.682 3.786 -3.657 1.326 -1.281 102 0.615 0.639 0.663 3.816 -3.685 1.344 -1.298 103 0.598 0.621 0.645 3.845 -3.712 1.361 -1.314 104 0.581 0.603 0.627 3.875 -3.740 1.379 -1.331 105 0.564 0.587 0.610 3.904 -3.767 1.397 -1.348 106 0.549 0.570 0.593 3.933 -3.794 1.415 -1.365 107 0.533 0.555 0.577 3.962 -3.821 1.433 -1.381 108 0.519 0.539 0.561 3.991 -3.847 1.450 -1.398 109 0.504 0.525 0.546 4.020 -3.874 1.469 -1.415 110 0.491 0.511 0.531 4.048 -3.900 1.487 -1.432 111 0.477 0.497 0.517 4.077 -3.927 1.505 -1.449 112 0.464 0.483 0.503 4.105 -3.953 1.523 -1.467 113 0.452 0.471 0.490 4.133 -3.979 1.541 -1.484 114 0.440 0.458 0.477 4.161 -4.004 1.560 -1.501 115 0.428 0.446 0.465 4.189 -4.030 1.578 -1.518 116 0.417 0.434 0.453 4.217 -4.056 1.597 -1.536 117 0.406 0.423 0.441 4.244 -4.081 1.616 -1.553 118 0.395 0.412 0.429 4.272 -4.106 1.634 -1.571 119 0.385 0.401 0.418 4.299 -4.131 1.653 -1.589 120 0.375 0.391 0.408 4.326 -4.156 1.672 -1.606 121 0.365 0.381 0.397 4.353 -4.181 1.691 -1.624 122 0.355 0.371 0.387 4.380 -4.206 1.710 -1.642 123 0.346 0.362 0.378 4.407 -4.231 1.729 -1.660 124 0.337 0.352 0.368 4.434 -4.255 1.748 -1.678 125 0.329 0.344 0.359 4.459 -4.279 1.768 -1.696 附表 2 南京时恒阻值误差曲线图
