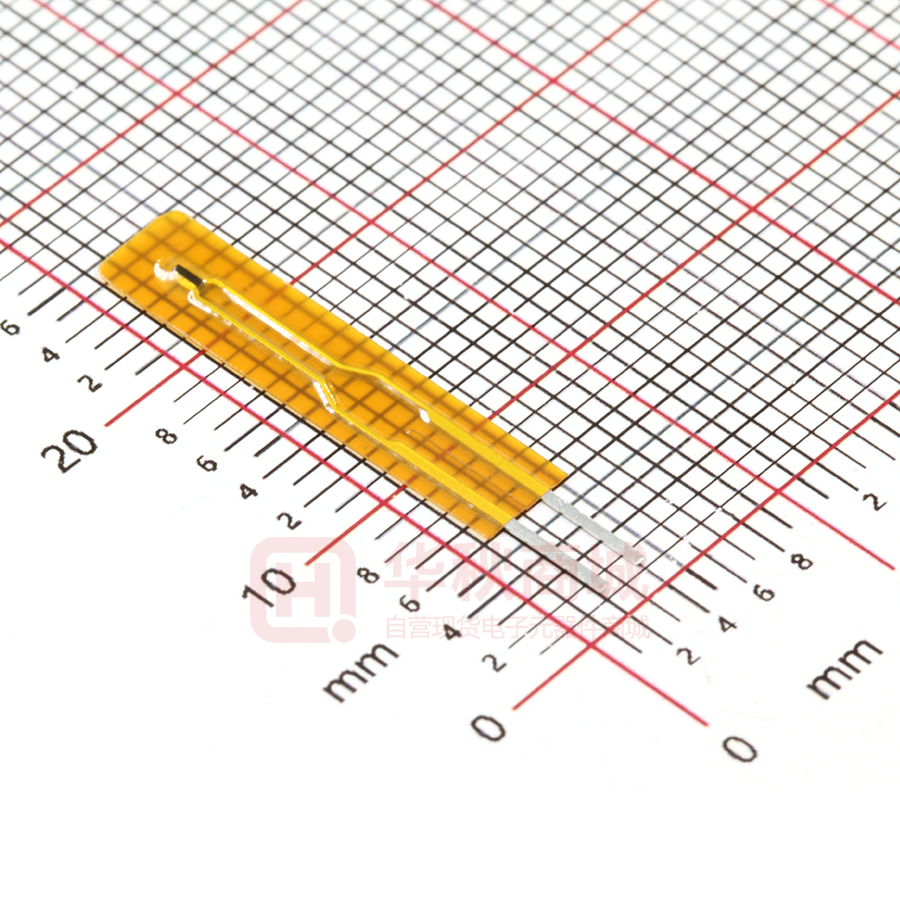

MF55 103F3435

编号：JK/JXJ190509017-A 南京时恒电子科技有限公司 规格承认书 APPROVAL SHEET 客户名称： CUSTOMER 产品名称： PART NAME MF55 薄膜 NTC 热敏电阻器 产品规格： PART NUMBER MF55 103F3435 日期： DATE 2019 年 05 月 09 日 确 认 CONFIRM 客户 品保部： 制造部： 供货商/制造商 规格书制作：吴迎丽 业务员审核： 技术部审核： 工程部： 品质部审核： 南京时恒电子科技有限公司 地址：南京市江宁区湖熟镇金阳路 18 号 TEL：025-52121868 Http: //www.shiheng.com.cn 邮编：211121 FAX：025-52122373 E-MAIL:sales@shiheng.com.cn MF55 薄膜 NTC 热敏电阻器电阻器 版本 2.0 型号：MF55 103F3435 南京时恒电子科技有限公司 本规格书提供了南京时恒电子科技有限公司生产的 MF72 系列 NTC 热敏电阻芯片的 结构尺寸、产品性能、试验条件、使用要求等参数，敬请贵司确认。 对本规格书产生疑义时，请速与我们取得联系（025-52121868），若无疑义请确认 回传，若无回传，我司将视为默认。 贵公司改变产品用途、使用方法时，请与我们取得联系！ 客户名称： 客 户 确 认 确认： 时间： 审核： 时间： 1.电气性能 项目 符号 测试条件 单位 性能要求 1.1 25℃的零功率电阻值 R25 T=25±0.01℃ 测试功率≤0.1mw KΩ 10KΩ±1% 1.2 B值 B25/85 B=[(Ta×Tb)/(Tb-Ta)]×ln(Ra/Rb) Ta=25℃±0.01℃ Tb=85℃±0.01℃ K 3435±1% 1.3 1.4 1.5 1.6 1.7 1.8 耗散系数 δ 静止空气中 mW/℃ ≥0.8 时间常数 工作温度范围 最大额定功率 阻温特性 阻值误差 τ / Pmax / / 静止空气中 / / / / sec ℃ mW / / ≤5 -40 ~ 125 50 见附表 1 见附表 2 4.外形尺寸： （单位：mm) 2.可靠性 项目 2.1 引线拉 力试验 2.2 可焊性 试验 2.3 耐焊接 热试验 2.4 高温存 储试验 2.5 低温存 储试验 2.6 稳态湿 热试验 2.7 温 度 快 速变化试验 测试条件及方法 固定住热敏电阻的探头，用 1 牛顿的力量逐渐 地拉引线， 维持(10±1）s 秒左右 焊接温度（245±10）℃，浸入时间：（3±1） s 技术要求 无外观损伤 着锡面积≥95% 焊接温度（260±5）℃，浸入时间：（5±1）s R25 ΔR/R≤±2% 125±5℃，1000±24 小时 R25 ΔR/R≤±3% -40±5℃，1000±24 小时 R25 ΔR/R≤±3% 40±2℃，90-95%RH,240 小时 温度急变按下表条件循环五个周期 步骤 温度（℃） 周期（分钟） 1 -40±5 30±3 2 室温 2±1 3 125±5 30±3 4 室温 2±1 R25 ΔR/R≤±3% 5.产品打印标志说明 R25 ΔR/R≤±3% 103 /3435 ① ② ① 103： 25℃的零功率电阻值 10KΏ 3、使用注意事项 3.1 本产品的用途：温度测量与控制； 3.2 避免过大的电流引起元件自身发热而产生测量误差； 3.3 烙铁焊接时，焊接处距薄膜距离至少 2mm，焊接温度应低于 360℃，焊 接时间＜3ses； 3.4 储存温度：-10℃ ～ 40℃；储存湿度：≤75% RH； 3.5 避免存放在具有腐蚀性气体及光照的环境下； 3.6 包装打开后需重新密封保存，贮存期 1 年，超过贮存期，可按本标准 规定的项目重新检验，如符合要求仍可使用； 3.7 如在加工过程中需使用热缩管，热缩管热缩时不可使用电吹风进行吹 制，建议热缩工艺，将套好热缩管后的产品放入恒温烘箱中，按 110℃ /10-12min 进行热缩； ② 3435：B25/85 值 3435K 6、认证 6.1 质量管理体系认证 ISO9001:2015 IATF16949:2016 6.2 环境管理体系认证 ISO14001:2015 电 话：025-52121868 地 址：南京市江宁区湖熟镇金阳路 18 号 传 真：025-52122373 邮 箱： sales@shiheng.com.cn 邮 编：211121 网 址：Http://www.shiheng.com.cn 附表 1 南京时恒电子科技有限公司 R25=10KΩ 精度:±1% 温度(℃) B25/85=3435K 精度:±1%(P232-21) 电阻(KΩ) 电阻精度(%) 温度精度(℃) 最小值 中心值 最大值 △R -△R △T -△T -40 211.645 220.500 229.701 4.173 -4.015 0.685 -0.659 -39 196.217 204.270 212.631 4.093 -3.942 0.681 -0.656 -38 183.079 190.459 198.116 4.020 -3.874 0.677 -0.653 -37 171.689 178.494 185.550 3.953 -3.812 0.673 -0.649 -36 161.651 167.956 174.489 3.889 -3.753 0.669 -0.645 -35 152.672 158.535 164.607 3.829 -3.698 0.664 -0.641 -34 144.533 150.001 155.660 3.772 -3.645 0.659 -0.636 -33 137.072 142.181 147.466 3.716 -3.593 0.654 -0.632 -32 130.165 134.946 139.889 3.662 -3.543 0.648 -0.627 -31 123.719 128.198 132.826 3.609 -3.493 0.643 -0.622 -30 117.667 121.865 126.200 3.557 -3.444 0.638 -0.617 -29 111.956 115.892 119.955 3.505 -3.396 0.632 -0.612 -28 106.547 110.238 114.045 3.453 -3.347 0.627 -0.607 -27 101.411 104.871 108.438 3.401 -3.299 0.621 -0.602 -26 96.524 99.768 103.110 3.350 -3.251 0.615 -0.597 -25 91.870 94.910 98.040 3.298 -3.202 0.610 -0.592 -24 87.434 90.282 93.214 3.246 -3.154 0.604 -0.587 -23 83.207 85.874 88.618 3.195 -3.106 0.598 -0.581 -22 79.178 81.675 84.243 3.143 -3.057 0.592 -0.576 -21 75.340 77.677 80.079 3.091 -3.008 0.586 -0.570 -20 71.685 73.872 76.118 3.040 -2.960 0.580 -0.565 -19 68.208 70.253 72.352 2.988 -2.911 0.574 -0.560 -18 64.900 66.813 68.775 2.936 -2.862 0.568 -0.554 -17 61.756 63.544 65.378 2.885 -2.813 0.562 -0.549 -16 58.770 60.441 62.154 2.833 -2.765 0.556 -0.543 -15 55.935 57.497 59.097 2.782 -2.716 0.550 -0.537 -14 53.246 54.705 56.199 2.731 -2.668 0.544 -0.532 -13 50.695 52.059 53.454 2.680 -2.619 0.538 -0.526 -12 48.276 49.551 50.854 2.629 -2.571 0.532 -0.520 -11 45.984 47.175 48.392 2.579 -2.523 0.526 -0.514 -10 43.813 44.925 46.061 2.528 -2.476 0.519 -0.509 -9 41.756 42.795 43.856 2.479 -2.428 0.513 -0.503 -8 39.807 40.779 41.769 2.429 -2.381 0.507 -0.497 -7 37.962 38.869 39.795 2.380 -2.334 0.500 -0.491 -6 36.214 37.062 37.926 2.331 -2.288 0.494 -0.485 -5 34.558 35.351 36.158 2.283 -2.242 0.487 -0.479 -4 32.990 33.730 34.484 2.235 -2.196 0.481 -0.472 -3 31.503 32.196 32.900 2.187 -2.150 0.474 -0.466 -2 30.095 30.742 31.400 2.140 -2.105 0.468 -0.460 -1 28.760 29.365 29.980 2.093 -2.060 0.461 -0.454 0 27.494 28.060 28.634 2.047 -2.016 0.454 -0.447 1 26.293 26.822 27.359 2.001 -1.971 0.447 -0.441 2 25.154 25.648 26.150 1.955 -1.928 0.440 -0.434 3 24.072 24.535 25.003 1.910 -1.884 0.433 -0.427 4 23.045 23.478 23.916 1.865 -1.841 0.426 -0.421 5 22.070 22.474 22.883 1.821 -1.798 0.419 -0.414 6 21.143 21.521 21.903 1.777 -1.755 0.412 -0.407 7 20.262 20.615 20.972 1.733 -1.713 0.405 -0.400 8 19.424 19.754 20.088 1.689 -1.671 0.397 -0.393 9 18.626 18.935 19.247 1.646 -1.630 0.390 -0.386 10 17.867 18.156 18.447 1.604 -1.588 0.383 -0.379 11 17.144 17.414 17.686 1.561 -1.547 0.375 -0.372 12 16.456 16.707 16.961 1.519 -1.506 0.368 -0.364 13 15.799 16.034 16.271 1.478 -1.466 0.360 -0.357 14 15.174 15.393 15.614 1.436 -1.426 0.352 -0.350 15 14.577 14.782 14.988 1.395 -1.386 0.345 -0.342 16 14.007 14.198 14.391 1.354 -1.346 0.337 -0.335 17 13.464 13.642 13.821 1.314 -1.307 0.329 -0.327 18 12.945 13.111 13.278 1.273 -1.267 0.321 -0.319 19 12.449 12.604 12.759 1.234 -1.228 0.313 -0.312 20 11.975 12.119 12.264 1.194 -1.190 0.305 -0.304 21 11.522 11.656 11.791 1.154 -1.151 0.297 -0.296 22 11.089 11.214 11.339 1.115 -1.113 0.289 -0.288 23 10.675 10.791 10.907 1.076 -1.075 0.280 -0.280 24 10.279 10.387 10.494 1.038 -1.037 0.272 -0.272 25 9.900 10.000 10.100 1.000 -1.000 0.264 -0.264 26 9.529 9.629 9.729 1.038 -1.037 0.275 -0.275 27 9.175 9.275 9.374 1.076 -1.074 0.287 -0.287 28 8.836 8.935 9.035 1.113 -1.111 0.299 -0.299 29 8.511 8.610 8.709 1.151 -1.147 0.311 -0.311 30 8.200 8.299 8.397 1.188 -1.184 0.324 -0.322 31 7.902 8.000 8.098 1.225 -1.220 0.336 -0.334 32 7.617 7.714 7.811 1.262 -1.256 0.348 -0.346 33 7.344 7.440 7.536 1.299 -1.292 0.360 -0.359 34 7.081 7.177 7.273 1.335 -1.327 0.373 -0.371 35 6.830 6.925 7.020 1.371 -1.363 0.385 -0.383 36 6.589 6.683 6.777 1.407 -1.398 0.398 -0.395 37 6.358 6.450 6.543 1.443 -1.433 0.411 -0.408 38 6.136 6.227 6.320 1.479 -1.467 0.423 -0.420 39 5.923 6.013 6.105 1.514 -1.502 0.436 -0.432 40 5.719 5.808 5.898 1.550 -1.536 0.449 -0.445 41 5.523 5.611 5.700 1.585 -1.570 0.462 -0.458 42 5.334 5.421 5.509 1.620 -1.604 0.475 -0.470 43 5.153 5.239 5.326 1.654 -1.637 0.488 -0.483 44 4.979 5.064 5.150 1.689 -1.671 0.501 -0.496 45 4.812 4.896 4.980 1.723 -1.704 0.515 -0.509 46 4.652 4.734 4.817 1.758 -1.737 0.528 -0.522 47 4.497 4.579 4.661 1.792 -1.770 0.541 -0.535 48 4.349 4.429 4.510 1.825 -1.802 0.555 -0.548 49 4.206 4.285 4.365 1.859 -1.835 0.569 -0.561 50 4.069 4.147 4.225 1.892 -1.867 0.582 -0.574 51 3.937 4.013 4.091 1.926 -1.899 0.596 -0.588 52 3.810 3.885 3.961 1.959 -1.931 0.610 -0.601 53 3.688 3.761 3.836 1.992 -1.963 0.624 -0.615 54 3.570 3.642 3.716 2.025 -1.994 0.638 -0.628 55 3.456 3.528 3.600 2.057 -2.026 0.652 -0.642 56 3.347 3.417 3.489 2.090 -2.057 0.666 -0.655 57 3.242 3.311 3.381 2.122 -2.088 0.680 -0.669 58 3.140 3.208 3.278 2.154 -2.118 0.694 -0.683 59 3.043 3.109 3.177 2.186 -2.149 0.709 -0.697 60 2.948 3.014 3.081 2.218 -2.180 0.723 -0.711 61 2.858 2.922 2.988 2.250 -2.210 0.738 -0.724 62 2.770 2.833 2.898 2.281 -2.240 0.752 -0.739 63 2.685 2.748 2.811 2.312 -2.270 0.767 -0.753 64 2.604 2.665 2.728 2.344 -2.300 0.781 -0.767 65 2.525 2.585 2.647 2.375 -2.329 0.796 -0.781 66 2.449 2.508 2.569 2.406 -2.359 0.811 -0.795 67 2.376 2.434 2.493 2.437 -2.388 0.826 -0.810 68 2.305 2.362 2.420 2.467 -2.418 0.841 -0.824 69 2.237 2.293 2.350 2.498 -2.447 0.856 -0.839 70 2.170 2.226 2.282 2.528 -2.476 0.871 -0.853 71 2.107 2.161 2.216 2.559 -2.505 0.887 -0.868 72 2.045 2.098 2.152 2.589 -2.533 0.902 -0.882 73 1.985 2.037 2.091 2.619 -2.562 0.917 -0.897 74 1.928 1.979 2.031 2.649 -2.590 0.933 -0.912 75 1.872 1.922 1.974 2.679 -2.619 0.948 -0.927 76 1.818 1.867 1.918 2.708 -2.647 0.964 -0.942 77 1.766 1.814 1.864 2.738 -2.675 0.979 -0.957 78 1.715 1.763 1.811 2.768 -2.703 0.995 -0.972 79 1.666 1.713 1.761 2.797 -2.731 1.011 -0.987 80 1.619 1.665 1.712 2.826 -2.758 1.027 -1.002 81 1.573 1.618 1.664 2.856 -2.786 1.043 -1.017 82 1.529 1.573 1.618 2.885 -2.814 1.059 -1.033 83 1.486 1.529 1.574 2.914 -2.841 1.075 -1.048 84 1.444 1.487 1.530 2.943 -2.868 1.091 -1.063 85 1.404 1.446 1.488 2.972 -2.896 1.107 -1.079 86 1.365 1.406 1.448 3.000 -2.923 1.124 -1.094 87 1.327 1.367 1.408 3.029 -2.950 1.140 -1.110 88 1.290 1.330 1.370 3.058 -2.977 1.156 -1.126 89 1.254 1.293 1.333 3.086 -3.004 1.173 -1.141 90 1.220 1.258 1.297 3.115 -3.030 1.189 -1.157 91 1.186 1.224 1.262 3.143 -3.057 1.206 -1.173 92 1.154 1.191 1.228 3.171 -3.084 1.223 -1.189 93 1.122 1.159 1.196 3.200 -3.110 1.240 -1.205 94 1.092 1.127 1.164 3.228 -3.137 1.256 -1.221 95 1.062 1.097 1.133 3.256 -3.163 1.273 -1.237 96 1.034 1.068 1.103 3.284 -3.189 1.290 -1.253 97 1.006 1.039 1.074 3.312 -3.215 1.307 -1.269 98 0.979 1.011 1.045 3.340 -3.242 1.325 -1.286 99 0.952 0.985 1.018 3.368 -3.268 1.342 -1.302 100 0.920 0.952 0.984 3.403 -3.301 1.358 -1.317 101 0.902 0.933 0.965 3.423 -3.319 1.376 -1.335 102 0.878 0.909 0.940 3.451 -3.345 1.394 -1.351 103 0.855 0.885 0.915 3.478 -3.371 1.411 -1.368 104 0.832 0.861 0.892 3.506 -3.397 1.429 -1.385 105 0.810 0.839 0.869 3.533 -3.422 1.447 -1.401 106 0.789 0.817 0.846 3.560 -3.448 1.464 -1.418 107 0.768 0.796 0.824 3.588 -3.473 1.482 -1.435 108 0.748 0.775 0.803 3.615 -3.498 1.500 -1.452 109 0.728 0.755 0.783 3.642 -3.524 1.518 -1.469 110 0.709 0.736 0.763 3.669 -3.549 1.536 -1.486 111 0.691 0.717 0.743 3.696 -3.574 1.554 -1.503 112 0.673 0.698 0.724 3.723 -3.599 1.572 -1.520 113 0.656 0.680 0.706 3.750 -3.624 1.590 -1.537 114 0.639 0.663 0.688 3.777 -3.649 1.609 -1.554 115 0.622 0.646 0.671 3.804 -3.674 1.627 -1.572 116 0.606 0.630 0.654 3.830 -3.699 1.646 -1.589 117 0.591 0.614 0.638 3.857 -3.723 1.664 -1.606 118 0.576 0.598 0.622 3.883 -3.748 1.683 -1.624 119 0.561 0.583 0.606 3.910 -3.772 1.701 -1.641 120 0.547 0.569 0.591 3.936 -3.797 1.720 -1.659 121 0.533 0.554 0.576 3.962 -3.821 1.739 -1.677 122 0.520 0.541 0.562 3.989 -3.845 1.758 -1.695 123 0.507 0.527 0.548 4.015 -3.869 1.777 -1.712 124 0.494 0.514 0.535 4.041 -3.893 1.796 -1.730 125 0.482 0.502 0.522 4.067 -3.917 1.815 -1.748 附表 2 南京时恒阻值误差曲线图
