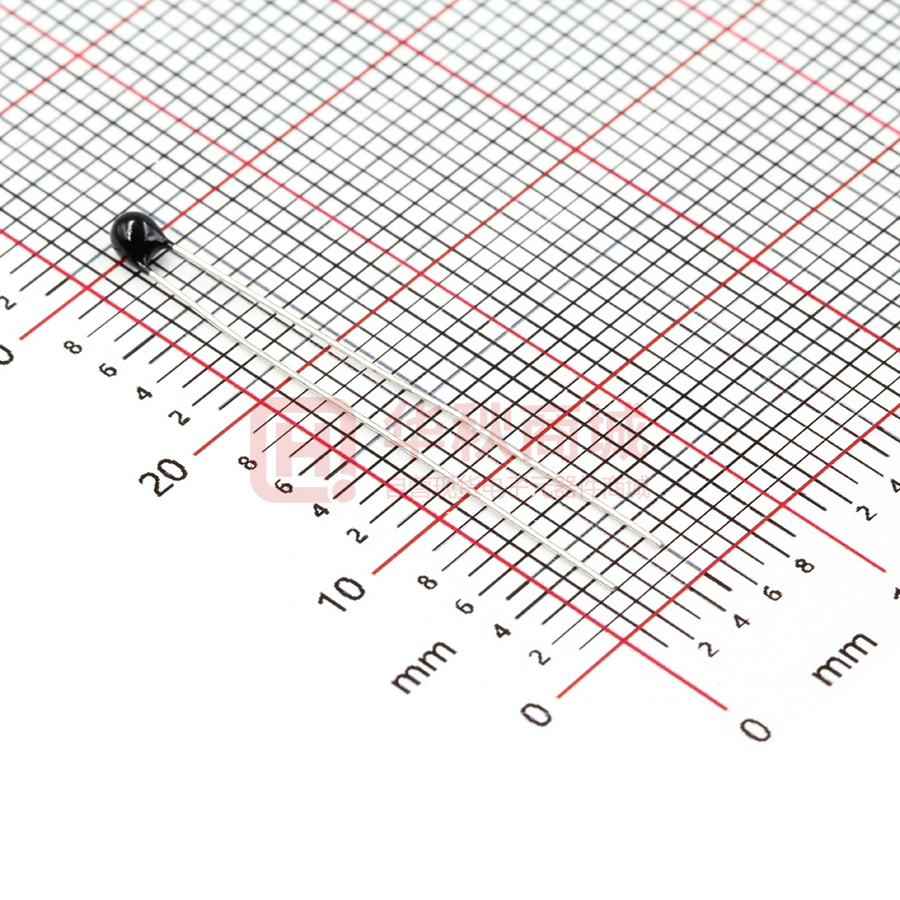

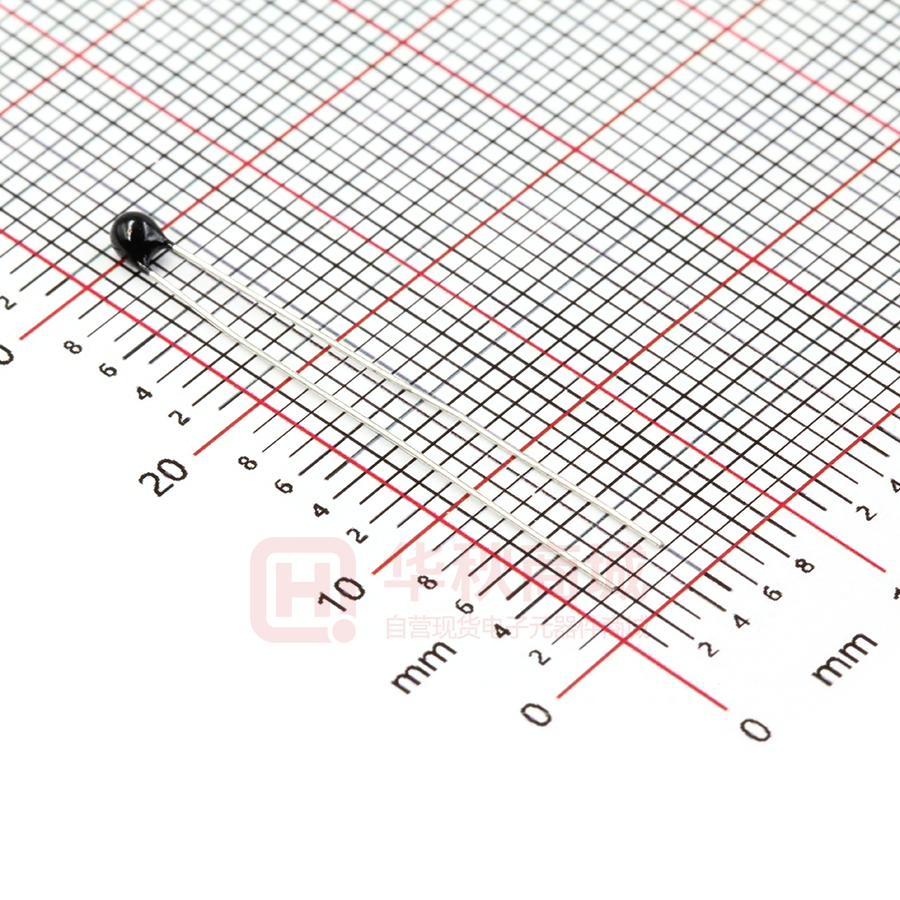

MF52A104H3950 (A1)

南京时恒电子科技有限公司 规格承认书 APPROVAL SHEET 客户名称： CUSTOMER 产品名称： PART NAME MF52 珠状测温型 NTC 热敏电阻器 产品规格： PART NUMBER MF52 A 104 H 3950 (A1) (UL:E240991) 日期： DATE 2017 年 07 月 20 日 确 认 CONFIRM 客户 品保部： 制造部： 供货商/制造商 规格书制作： 鞠晓丽 技术部审核： 品质部审核： 工程部： 生产部审核： 南京时恒电子科技有限公司 地址：南京市江宁区湖熟镇金阳路 18 号 TEL：025-52121868 Http: //www.shiheng.com.cn 邮编：211121 FAX：025-52122373 E-MAIL:sales@shiheng.com.cn MF52 珠状测温型 NTC 热敏电阻器 型号：MF52A 104H3950 (A1) 南京时恒电子科技有限公司 本规格书提供了南京时恒电子科技有限公司生产的 MF52A 系列 NTC 热敏电阻的结构 尺寸、产品性能、试验条件、使用要求的描述，敬请贵司确认。 对本规格书产生疑义时，请速与我们取得联系（025-52121868），若无疑义请确认 回传，若无回传，我司将视为默认。 贵公司改变使用用途，作用方法时，请与我们取得联系。 客户名称： 确认： 客 户 确 认 审核： 时间： 时间： 1.电气性能 项目 符号 测试条件 单位 性能要求 1.1 25℃的零功率电阻值 R25℃ Ta=25±0.05℃ 测试功率≤0.1mw KΩ 100KΩ±3% 1.2 B值 B25/50 B=[(Ta×Tb)/(Tb-Ta)]×ln(Ra/Rb) Tb=50℃±0.01℃ K 3950±1% 1.3 1.4 1.5 1.6 1.7 1.8 1.9 耗散系数 δ 静止空气中 时间常数 绝缘电阻 工作温度范围 最大额定功率 阻温特性 阻值误差 τ / / Pmax / / 静止空气中 100V/DC 1min / / / / mW/℃ sec MΩ ℃ ≥2 ≤7 ≥100 2.可靠性 项目 2.1 引出端强度 2.3 耐焊接热 2.4 稳态湿热 2.5 温度快速 变化 2.6 高温储存 2.7 低温储存 -55℃ ～ 125℃ 50 / / 见附表 1 见附表 2 5.外形尺寸： （单位：mm) 测试条件及方法 技术要求 固定电阻端，拉力：5±1 N，时间： 无 可 见 性 损 伤 10±1 秒 R25 ΔR/R≤±2% 温度 245±5℃ 时间 2-3 秒 2.2 可焊性 mW 着锡面积≥95% 锡锅温度：260±5℃，浸入深度距 电阻体 6mm，时间 5±1 秒 温度：40℃±2℃，湿度：93±2%， 时间：500 小时 -55℃30min→25℃5min→125℃ 30min→25℃5min，反复 5 次 温度: 125℃±5℃ 时间:1000 小时 温度: -55℃ 时间:1000 小时 R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% 3、使用注意事项 3.1 本产品的用途：温度测量与控制； 序 名称 号 数 材料规格 量 NTC 热敏电阻 备注 1 元件 1 2 改性树脂 包封类树脂 1 黑色 3 导线 镀锡铜包钢线 2 银色 3.2 避免流过热敏电阻芯片的电流引起元件自身发热而产生测量误差； 3.3 烙铁焊接时，焊接处距涂装层距离至少 2mm，焊接温度应低于 300℃， 焊接时间＜3ses； 3.4 储存温度：-10℃ ～ 40℃；储存湿度：≤75% RH； 3.5 避免存放在具有腐蚀性气体及光照的环境下； 4、认证 ISO9001:2008 (01115Q20270R5M) ISO/TS16949：2009 4.2 环境管理体系认证 4.3 环保检测报告 4.6 A 104 ② ③ H 3950 ④ ⑤ A1 ⑥ ① MF52：珠状精密性 NTC 热敏电阻 4.1 质量管理体系认证 4.5 MF52 ① 3.6 包装打开后需重新密封保存。 4.4 6.产品型号说明 (0192416) ISO14001:2004 (01113E20060R2M) ③ 104： 25℃的零功率电阻值 100KΏ ④ H：阻值精度代码 F-±1% G-±2% H-±3% J-±5% ⑤ 3950：B25/50 值 3950K ROH S 产品 CQC 认证 (CQC07001019009) 江苏省高新技术产品认证 UL 1434 认证 ② A1： 引线为镀锡铜包钢线 ⑥ A1:小头 (120115G0179N) (File # E240991) 电 话：025-52121868 地 址：南京市江宁区湖熟镇金阳路 18 号 传 真：025-52122373 邮 箱： sales@shiheng.com.cn 邮 编：211121 网 址：Http://www.shiheng.com.cn 附表 1 南京时恒阻温特性表 R25=100KΩ 精度:±3% 温度(℃) B25/50=3950K 电阻(KΩ) B25/85=4035K 精度:±1%(P209-15A) 电阻精度(%) 温度精度(℃) 最小值 中心值 最大值 △R -△R △T -△T -55 8335.770 8989.000 9684.680 7.739 -7.266 1.007 -0.945 -54 7650.320 8242.680 8872.920 7.646 -7.186 1.006 -0.945 -53 7053.080 7592.960 8166.810 7.557 -7.110 1.005 -0.945 -52 6527.250 7021.380 7546.130 7.473 -7.037 1.003 -0.945 -51 6059.890 6513.750 6995.310 7.392 -6.967 1.002 -0.944 -50 5640.960 6059.060 6502.290 7.315 -6.900 1.000 -0.943 -49 5262.580 5648.680 6057.640 7.239 -6.835 0.998 -0.942 -48 4918.550 5275.800 5653.900 7.166 -6.771 0.996 -0.941 -47 4603.920 4935.020 5285.170 7.095 -6.709 0.993 -0.939 -46 4314.720 4621.990 4946.690 7.025 -6.648 0.991 -0.938 -45 4047.750 4333.220 4634.640 6.956 -6.587 0.988 -0.936 -44 3800.410 4065.840 4345.890 6.887 -6.528 0.985 -0.934 -43 3570.550 3817.520 4077.900 6.820 -6.469 0.982 -0.932 -42 3356.400 3586.310 3828.530 6.753 -6.410 0.980 -0.930 -41 3156.470 3370.600 3596.010 6.687 -6.352 0.977 -0.928 -40 2969.500 3169.000 3378.840 6.621 -6.295 0.973 -0.925 -39 2794.440 2980.330 3175.740 6.556 -6.237 0.970 -0.923 -38 2630.330 2803.600 2985.590 6.491 -6.180 0.967 -0.921 -37 2476.390 2637.910 2807.430 6.426 -6.123 0.964 -0.918 -36 2331.880 2482.470 2640.400 6.361 -6.065 0.961 -0.916 -35 2196.180 2336.580 2483.730 6.297 -6.009 0.957 -0.913 -34 2068.700 2199.620 2336.730 6.233 -5.952 0.954 -0.911 -33 1948.920 2071.020 2198.780 6.169 -5.895 0.951 -0.908 -32 1836.360 1950.230 2069.300 6.105 -5.839 0.947 -0.906 -31 1730.570 1836.790 1947.770 6.041 -5.782 0.944 -0.903 -30 1631.150 1730.230 1833.680 5.978 -5.726 0.940 -0.900 -29 1537.710 1630.150 1726.580 5.915 -5.670 0.937 -0.898 -28 1449.900 1536.140 1626.040 5.852 -5.614 0.933 -0.895 -27 1367.360 1447.840 1531.660 5.789 -5.558 0.930 -0.892 -26 1289.790 1364.900 1443.070 5.727 -5.502 0.926 -0.890 -25 1216.890 1287.000 1359.910 5.665 -5.446 0.922 -0.887 -24 1148.380 1213.820 1281.840 5.603 -5.391 0.919 -0.884 -23 1083.990 1145.090 1208.560 5.542 -5.336 0.915 -0.881 -22 1023.470 1080.530 1139.760 5.480 -5.281 0.911 -0.878 -21 966.583 1019.890 1075.160 5.419 -5.226 0.907 -0.875 -20 913.109 962.912 1014.510 5.359 -5.172 0.904 -0.872 -19 862.838 909.379 957.568 5.299 -5.117 0.900 -0.869 -18 815.572 859.074 904.083 5.239 -5.063 0.896 -0.866 -17 771.125 811.797 853.846 5.179 -5.010 0.892 -0.863 -16 729.324 767.359 806.651 5.120 -4.956 0.888 -0.860 -15 690.003 725.581 762.307 5.061 -4.903 0.884 -0.856 -14 653.008 686.296 720.633 5.003 -4.850 0.880 -0.853 -13 618.194 649.348 681.459 4.945 -4.797 0.876 -0.850 -12 585.425 614.590 644.627 4.887 -4.745 0.872 -0.846 -11 554.574 581.883 609.988 4.830 -4.693 0.868 -0.843 -10 525.520 551.100 577.404 4.773 -4.641 0.863 -0.840 -9 498.152 522.117 546.743 4.716 -4.589 0.859 -0.836 -8 472.365 494.824 517.884 4.660 -4.538 0.855 -0.833 -7 448.060 469.113 490.713 4.604 -4.487 0.850 -0.829 -6 425.146 444.886 465.124 4.548 -4.437 0.846 -0.825 -5 403.535 422.050 441.016 4.493 -4.386 0.842 -0.821 -4 383.149 400.518 418.297 4.439 -4.336 0.837 -0.818 -3 363.910 380.209 396.880 4.384 -4.286 0.832 -0.814 -2 345.749 361.048 376.684 4.330 -4.237 0.828 -0.810 -1 328.599 342.963 357.633 4.277 -4.188 0.823 -0.806 0 313.036 326.560 340.361 4.226 -4.141 0.817 -0.801 1 297.093 309.764 322.684 4.171 -4.090 0.814 -0.798 2 282.624 294.529 306.660 4.118 -4.042 0.809 -0.794 3 268.943 280.131 291.523 4.066 -3.994 0.804 -0.790 4 256.002 266.520 277.220 4.014 -3.946 0.799 -0.785 5 243.759 253.647 263.700 3.963 -3.898 0.794 -0.781 6 232.170 241.470 250.916 3.912 -3.851 0.789 -0.777 7 221.198 229.946 238.824 3.861 -3.804 0.784 -0.772 8 210.806 219.036 227.383 3.810 -3.757 0.779 -0.768 9 200.960 208.706 216.554 3.760 -3.711 0.773 -0.763 10 191.629 198.920 206.301 3.710 -3.664 0.768 -0.759 11 182.784 189.647 196.590 3.661 -3.618 0.763 -0.754 12 174.395 180.857 187.390 3.612 -3.573 0.757 -0.749 13 166.437 172.523 178.670 3.563 -3.527 0.752 -0.744 14 158.885 164.618 170.404 3.514 -3.482 0.747 -0.740 15 151.718 157.118 162.565 3.466 -3.437 0.741 -0.735 16 144.912 150.000 155.128 3.418 -3.392 0.735 -0.730 17 138.448 143.243 148.072 3.370 -3.347 0.730 -0.725 18 132.306 136.827 141.374 3.323 -3.303 0.724 -0.720 19 126.470 130.731 135.015 3.276 -3.259 0.718 -0.715 20 120.922 124.940 128.975 3.229 -3.215 0.713 -0.709 21 115.646 119.435 123.237 3.183 -3.172 0.707 -0.704 22 110.629 114.202 117.784 3.136 -3.128 0.701 -0.699 23 105.855 109.225 112.601 3.090 -3.085 0.695 -0.694 24 101.311 104.491 107.673 3.045 -3.042 0.690 -0.690 25 97.000 100.000 103.000 3.000 -3.000 0.685 -0.685 26 92.787 95.699 98.613 3.045 -3.042 0.695 -0.694 27 88.791 91.617 94.448 3.090 -3.084 0.710 -0.709 28 84.987 87.731 90.481 3.134 -3.126 0.725 -0.723 29 81.366 84.028 86.700 3.179 -3.168 0.740 -0.738 30 77.917 80.501 83.096 3.223 -3.210 0.755 -0.752 31 74.632 77.140 79.661 3.267 -3.251 0.770 -0.766 32 71.502 73.936 76.384 3.311 -3.292 0.785 -0.781 33 68.518 70.881 73.259 3.355 -3.333 0.800 -0.795 34 65.674 67.968 70.277 3.398 -3.373 0.816 -0.810 35 62.963 65.188 67.432 3.441 -3.414 0.831 -0.824 36 60.376 62.537 64.716 3.484 -3.454 0.846 -0.839 37 57.909 60.006 62.122 3.527 -3.494 0.862 -0.854 38 55.555 57.590 59.646 3.569 -3.533 0.877 -0.868 39 53.308 55.283 57.280 3.612 -3.573 0.893 -0.883 40 51.163 53.080 55.020 3.654 -3.612 0.909 -0.898 41 49.114 50.976 52.860 3.696 -3.651 0.924 -0.913 42 47.158 48.965 50.796 3.738 -3.690 0.940 -0.928 43 45.289 47.044 48.822 3.779 -3.728 0.956 -0.943 44 43.504 45.207 46.934 3.820 -3.767 0.972 -0.958 45 41.797 43.451 45.129 3.862 -3.805 0.988 -0.974 46 40.166 41.771 43.402 3.903 -3.843 1.005 -0.989 47 38.606 40.165 41.749 3.943 -3.880 1.021 -1.005 48 37.114 38.628 40.167 3.984 -3.918 1.037 -1.020 49 35.687 37.157 38.653 4.024 -3.955 1.054 -1.036 50 34.322 35.750 37.203 4.064 -3.992 1.070 -1.051 51 33.016 34.402 35.814 4.104 -4.029 1.087 -1.067 52 31.765 33.112 34.484 4.144 -4.066 1.104 -1.083 53 30.568 31.876 33.210 4.184 -4.102 1.121 -1.099 54 29.422 30.692 31.988 4.223 -4.138 1.137 -1.115 55 28.324 29.558 30.818 4.263 -4.175 1.154 -1.131 56 27.272 28.471 29.696 4.302 -4.210 1.171 -1.147 57 26.264 27.429 28.620 4.341 -4.246 1.189 -1.163 58 25.298 26.430 27.588 4.379 -4.282 1.206 -1.179 59 24.372 25.472 26.598 4.418 -4.317 1.223 -1.195 60 23.485 24.554 25.648 4.456 -4.352 1.241 -1.212 61 22.634 23.672 24.736 4.494 -4.387 1.258 -1.228 62 21.817 22.827 23.862 4.532 -4.422 1.276 -1.245 63 21.034 22.016 23.022 4.570 -4.456 1.293 -1.261 64 20.283 21.237 22.216 4.608 -4.491 1.311 -1.278 65 19.562 20.489 21.441 4.645 -4.525 1.329 -1.295 66 18.870 19.771 20.697 4.683 -4.559 1.347 -1.311 67 18.205 19.082 19.983 4.720 -4.593 1.365 -1.328 68 17.567 18.420 19.296 4.757 -4.627 1.383 -1.345 69 16.955 17.784 18.636 4.794 -4.660 1.401 -1.362 70 16.366 17.172 18.002 4.830 -4.694 1.420 -1.379 71 15.801 16.585 17.392 4.867 -4.727 1.438 -1.397 72 15.257 16.020 16.806 4.903 -4.760 1.456 -1.414 73 14.735 15.477 16.242 4.939 -4.793 1.475 -1.431 74 14.233 14.955 15.699 4.975 -4.825 1.494 -1.448 75 13.751 14.453 15.177 5.011 -4.858 1.512 -1.466 76 13.287 13.970 14.675 5.047 -4.890 1.531 -1.483 77 12.840 13.505 14.192 5.082 -4.922 1.550 -1.501 78 12.411 13.058 13.726 5.118 -4.954 1.569 -1.519 79 11.998 12.628 13.278 5.153 -4.986 1.588 -1.536 80 11.600 12.213 12.847 5.188 -5.018 1.607 -1.554 81 11.218 11.815 12.432 5.223 -5.049 1.626 -1.572 82 10.850 11.431 12.032 5.258 -5.081 1.646 -1.590 83 10.495 11.061 11.646 5.292 -5.112 1.665 -1.608 84 10.154 10.705 11.275 5.327 -5.143 1.685 -1.626 85 9.825 10.362 10.917 5.361 -5.174 1.704 -1.645 86 9.509 10.031 10.572 5.395 -5.205 1.724 -1.663 87 9.204 9.712 10.240 5.429 -5.235 1.744 -1.681 88 8.910 9.405 9.919 5.463 -5.266 1.763 -1.700 89 8.627 9.110 9.610 5.497 -5.296 1.783 -1.718 90 8.354 8.824 9.312 5.531 -5.326 1.803 -1.737 91 8.091 8.549 9.025 5.564 -5.356 1.823 -1.755 92 7.838 8.284 8.748 5.597 -5.386 1.844 -1.774 93 7.594 8.028 8.480 5.630 -5.415 1.864 -1.793 94 7.358 7.782 8.223 5.663 -5.445 1.884 -1.812 95 7.131 7.544 7.974 5.696 -5.474 1.905 -1.831 96 6.912 7.314 7.733 5.729 -5.503 1.925 -1.850 97 6.700 7.093 7.501 5.761 -5.532 1.946 -1.869 98 6.496 6.879 7.278 5.794 -5.561 1.967 -1.888 99 6.300 6.673 7.061 5.826 -5.590 1.987 -1.907 100 6.110 6.474 6.853 5.858 -5.619 2.008 -1.926 101 5.926 6.281 6.651 5.890 -5.647 2.029 -1.946 102 5.750 6.096 6.457 5.922 -5.675 2.051 -1.965 103 5.579 5.916 6.269 5.953 -5.704 2.072 -1.985 104 5.414 5.743 6.087 5.985 -5.732 2.093 -2.004 105 5.255 5.576 5.912 6.016 -5.759 2.114 -2.024 106 5.102 5.415 5.742 6.047 -5.787 2.136 -2.044 107 4.953 5.259 5.579 6.078 -5.815 2.157 -2.064 108 4.810 5.108 5.421 6.109 -5.842 2.179 -2.084 109 4.672 4.963 5.268 6.140 -5.869 2.201 -2.104 110 4.538 4.822 5.120 6.170 -5.896 2.223 -2.124 111 4.409 4.687 4.977 6.200 -5.923 2.245 -2.144 112 4.284 4.555 4.839 6.231 -5.950 2.267 -2.165 113 4.164 4.428 4.706 6.261 -5.976 2.289 -2.185 114 4.047 4.306 4.577 6.290 -6.003 2.311 -2.205 115 3.935 4.187 4.452 6.320 -6.029 2.333 -2.226 116 3.826 4.073 4.331 6.350 -6.055 2.356 -2.247 117 3.721 3.962 4.215 6.379 -6.081 2.378 -2.267 118 3.619 3.855 4.102 6.408 -6.107 2.401 -2.288 119 3.521 3.751 3.993 6.437 -6.132 2.424 -2.309 120 3.426 3.651 3.888 6.466 -6.158 2.447 -2.330 121 3.335 3.555 3.786 6.494 -6.183 2.470 -2.351 122 3.246 3.461 3.687 6.523 -6.208 2.493 -2.372 123 3.160 3.371 3.591 6.551 -6.233 2.516 -2.394 124 3.078 3.283 3.499 6.579 -6.257 2.539 -2.415 125 2.998 3.199 3.410 6.607 -6.282 2.563 -2.437 附表 2 南京时恒阻值误差曲线图
