编号:JK/JXD190509013-A
南京时恒电子科技有限公司
规格承认书
APPROVAL
SHEET
客户名称:
CUSTOMER
产品名称:
PART NAME
MF52 系列测温型 NTC 热敏电阻器
产品规格:
PART NUMBER
MF52D 104F3950-100
日期:
DATE
2019 年 05 月 10 日
确
认
CONFIRM
客户
品保部:
制造部:
供货商/制造商
规格书制作:吴迎丽
业务员审核:
技术部审核:
工程部:
品质部审核:
南京时恒电子科技有限公司
地址:南京市江宁区湖熟镇金阳路 18 号
邮编:211121
TEL:025-52121868
FAX:025-52122373
Http:// www.shiheng.com.cn
E-MAILsales@shiheng.com.cn
MF52 系列测温型 NTC 热敏电阻器
版本 2.0
型号:MF52D 104F3950-100
南京时恒电子科技有限公司
本规格书提供了南京时恒电子科技有限公司生产的 MF52D 系列 NTC 热敏电阻的结构尺
寸、产品性能、试验条件、使用要求的描述,敬请贵司确认。
对本规格书产生疑义时,请速与我们取得联系(025-52121868),若无疑义请确认回
传,若无回传,我司将视为默认。
贵公司改变产品用途、使用方法时,请与我们取得联系!
客户名称:
客 户
确 认
确认:
时间:
审核:
时间:
1.电气性能
1.1
项目
符号
测试条件
单位
性能要求
25℃的零功率电阻值
R25℃
Ta=25±0.01℃ 测试功率≤0.1mw
KΩ
100KΩ±1%
K
3950±1%
1.2
B值
B25/50
B=[(Ta×Tb)/(Tb-Ta)]×ln(Ra/Rb)
Ta=25℃±0.01℃ Tb=50℃±0.01℃
1.3
耗散系数
δ
静止空气中
mW/℃
≥2
1.4
1.5
时间常数
绝缘电阻
NTC 核心元件工作温度范围
成品工作温度范围
最大额定功率
阻温特性
阻值误差
τ
/
/
静止空气中
100V/DC 1min
/
/
/
/
/
sec
MΩ
℃
℃
mW
/
/
≤7
≥100
-40 ~ 125
-20~105
50
见附表 1
见附表 2
1.6
1.7
1.8
1.9
1.10
Pmax
/
/
2.可靠性
项目
2.1 引出端强度
2.2 可焊性
2.3 耐焊接热
2.4 稳态湿热
2.5 温度快速
变化
2.6 高温储存
2.7 低温储存
测试条件及方法
固定电阻端,拉力:5±1 N,
时间:10±1 秒
技术要求
无可见性损伤
R25 Δ
R/R≤±2%
温度 245±5℃ 时间 2-3 秒
着锡面积≥95%
锡锅温度:260±5℃,浸入深
度距电阻体 6mm,时间 5±1
秒
温度:40℃±2℃,湿度:93
±2%,时间:500 小时
-40℃30min→25℃5min→
105℃30min→25℃5min,反复
5次
温度: 105℃±5℃
时间:1000 小时
温度: -40℃ 时间:1000 小时

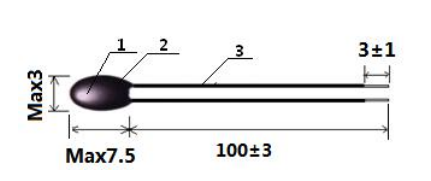

5.外形尺寸:
(单位:mm)
R25 ΔR/R≤±2%
R25 ΔR/R≤±2%
数
序号
名称
材料规格
1
元件
NTC 热敏电阻
1
R25 ΔR/R≤±2%
2
包封类
环氧树脂
1
黑色
R25 ΔR/R≤±2%
3
导线
UL1685 30#TC
2
黑色
量
R25 ΔR/R≤±2%
备注
3、使用注意事项
3.1 本产品的用途:温度测量与控制;
3.2 避免过大的电流引起元件自身发热而产生测量误差;
3.3 烙铁焊接时,焊接处距包封头部距离至少 2mm,焊接温度应低于 360℃,
焊接时间<3ses;
3.4 储存温度:-10℃ ~ 40℃;储存湿度:≤75% RH;
3.5 避免存放在具有腐蚀性气体及光照的环境下;
3.6 包装打开后需重新密封保存,贮存期 1 年,超过贮存期,可按本标准
规定的项目重新检验,如符合要求仍可使用;
3.7 如在加工过程中需使用热缩管,热缩管热缩时不可使用电吹风进行吹
制,建议热缩工艺,将套好热缩管后的产品放入恒温烘箱中,按 110℃
/10-12min 进行热缩;
4、认证
4.1 质量管理体系认证 ISO9001:2015
IATF16949:2016
4.2 环境管理体系认证 ISO14001:2015
6.产品型号说明
MF52
①
D
104
F
②
③
④
3950 - 100
② D:引线为常温引线
③ 104: 25℃的零功率电阻值 100KΏ
④ F:阻值精度代码 F-±1% G-±2% H-±3% J-±5%
⑤ 3950:B25/50 值 3950K
⑥ 100:线长 100mm
4.4 环保检测报告 RoH S
产品 CQC 认证
4.6
江苏省高新技术产品认证
电 话:025-52121868
⑥
① MF52:精密性 NTC 热敏电阻
4.3 国家火炬计划项目产品
4.5
⑤
地 址:南京市江宁区湖熟镇金阳路 18 号
传 真:025-52122373
邮 箱: sales@shiheng.com.cn
邮 编:211121
网 址:Http://www.shiheng.com.cn
附表 1
南京时恒阻温特性表
R25=100KΩ 精度:±1%
温度(℃)
B25/50=3950K
电阻(KΩ)
精度:±1%(P209-15A)
电阻精度(%)
温度精度(℃)
最小值
中心值
最大值
△R
-△R
△T
-△T
-40
3030.730
3169.000
3313.230
4.551
-4.362
0.669
-0.641
-39
2852.050
2980.330
3114.080
4.487
-4.304
0.664
-0.637
-38
2684.570
2803.600
2927.620
4.423
-4.245
0.659
-0.632
-37
2527.450
2637.910
2752.920
4.359
-4.187
0.654
-0.628
-36
2379.960
2482.470
2589.130
4.296
-4.129
0.649
-0.623
-35
2241.460
2336.580
2435.500
4.233
-4.071
0.643
-0.619
-34
2111.350
2199.620
2291.360
4.170
-4.013
0.638
-0.614
-33
1989.100
2071.020
2156.090
4.107
-3.955
0.633
-0.609
-32
1874.220
1950.230
2029.120
4.045
-3.897
0.627
-0.604
-31
1766.260
1836.790
1909.950
3.982
-3.839
0.622
-0.600
-30
1664.790
1730.230
1798.070
3.920
-3.782
0.616
-0.595
-29
1569.420
1630.150
1693.050
3.858
-3.725
0.611
-0.590
-28
1479.790
1536.140
1594.470
3.797
-3.667
0.605
-0.585
-27
1395.560
1447.840
1501.920
3.735
-3.610
0.600
-0.580
-26
1316.390
1364.900
1415.050
3.674
-3.554
0.594
-0.574
-25
1241.980
1287.000
1333.500
3.613
-3.497
0.588
-0.569
-24
1172.060
1213.820
1256.950
3.553
-3.440
0.582
-0.564
-23
1106.340
1145.090
1185.090
3.492
-3.384
0.576
-0.559
-22
1044.570
1080.530
1117.620
3.432
-3.328
0.571
-0.553
-21
986.513
1019.890
1054.290
3.372
-3.272
0.565
-0.548
-20
931.936
962.912
994.819
3.313
-3.216
0.559
-0.542
-19
880.628
909.379
938.974
3.254
-3.161
0.552
-0.537
-18
832.387
859.074
886.528
3.195
-3.106
0.546
-0.531
-17
787.025
811.797
837.266
3.137
-3.051
0.540
-0.525
-16
744.361
767.359
790.988
3.079
-2.996
0.534
-0.520
-15
704.229
725.581
747.505
3.021
-2.942
0.528
-0.514
-14
666.472
686.296
706.640
2.964
-2.888
0.521
-0.508
-13
630.940
649.348
668.227
2.907
-2.834
0.515
-0.502
-12
597.496
614.590
632.110
2.850
-2.781
0.508
-0.496
-11
566.008
581.883
598.144
2.794
-2.728
0.502
-0.490
-10
536.356
551.100
566.192
2.738
-2.675
0.495
-0.484
-9
508.424
522.117
536.126
2.683
-2.622
0.489
-0.478
-8
482.105
494.824
507.828
2.628
-2.570
0.482
-0.471
-7
457.299
469.113
481.185
2.573
-2.518
0.475
-0.465
-6
433.912
444.886
456.092
2.518
-2.466
0.468
-0.459
-5
411.856
422.050
432.453
2.464
-2.415
0.461
-0.452
-4
391.048
400.518
410.175
2.411
-2.364
0.454
-0.446
-3
371.413
380.209
389.174
2.357
-2.313
0.447
-0.439
-2
352.878
361.048
369.370
2.305
-2.262
0.440
-0.432
-1
335.375
342.963
350.688
2.252
-2.212
0.433
-0.426
0
319.490
326.560
333.752
2.202
-2.164
0.426
-0.418
1
303.218
309.764
316.419
2.148
-2.113
0.419
-0.412
2
288.451
294.529
300.705
2.096
-2.063
0.412
-0.405
3
274.488
280.131
285.862
2.045
-2.014
0.404
-0.398
4
261.281
266.520
271.837
1.994
-1.965
0.397
-0.391
5
248.785
253.647
258.580
1.944
-1.917
0.389
-0.384
6
236.957
241.470
246.044
1.894
-1.868
0.382
-0.377
7
225.759
229.946
234.187
1.844
-1.820
0.374
-0.369
8
215.152
219.036
222.968
1.795
-1.773
0.367
-0.362
9
205.104
208.706
212.349
1.745
-1.725
0.359
-0.355
10
195.581
198.920
202.295
1.697
-1.678
0.351
-0.347
11
186.552
189.647
192.773
1.648
-1.631
0.343
-0.340
12
177.990
180.857
183.751
1.600
-1.584
0.335
-0.332
13
169.868
172.523
175.201
1.552
-1.538
0.327
-0.324
14
162.161
164.618
167.095
1.504
-1.492
0.319
-0.317
15
154.846
157.118
159.408
1.457
-1.446
0.311
-0.309
16
147.900
150.000
152.116
1.410
-1.400
0.303
-0.301
17
141.302
143.243
145.197
1.363
-1.355
0.295
-0.293
18
135.034
136.827
138.629
1.317
-1.309
0.287
-0.285
19
129.078
130.731
132.393
1.271
-1.264
0.278
-0.277
20
123.415
124.940
126.470
1.225
-1.220
0.270
-0.269
21
118.031
119.435
120.844
1.179
-1.175
0.262
-0.261
22
112.910
114.202
115.497
1.134
-1.131
0.253
-0.253
23
108.037
109.225
110.414
1.089
-1.087
0.245
-0.244
24
103.400
104.491
105.582
1.044
-1.043
0.236
-0.236
25
99.000
100.000
101.000
1.000
-1.000
0.228
-0.228
26
94.700
95.699
96.698
1.044
-1.043
0.238
-0.238
27
90.622
91.617
92.614
1.088
-1.086
0.250
-0.249
28
86.740
87.731
88.724
1.132
-1.129
0.262
-0.261
29
83.044
84.028
85.017
1.175
-1.172
0.273
-0.273
30
79.524
80.501
81.483
1.219
-1.214
0.285
-0.284
31
76.171
77.140
78.114
1.262
-1.256
0.297
-0.296
32
72.976
73.936
74.901
1.305
-1.298
0.309
-0.308
33
69.931
70.881
71.837
1.348
-1.340
0.321
-0.319
34
67.029
67.968
68.913
1.390
-1.381
0.333
-0.331
35
64.261
65.188
66.123
1.433
-1.422
0.346
-0.343
36
61.621
62.537
63.459
1.475
-1.463
0.358
-0.355
37
59.103
60.006
60.916
1.517
-1.504
0.370
-0.367
38
56.700
57.590
58.488
1.558
-1.544
0.383
-0.379
39
54.407
55.283
56.168
1.600
-1.585
0.395
-0.391
40
52.218
53.080
53.952
1.641
-1.625
0.408
-0.404
41
50.127
50.976
51.834
1.682
-1.664
0.421
-0.416
42
48.131
48.965
49.809
1.723
-1.704
0.433
-0.428
43
46.223
47.044
47.874
1.764
-1.743
0.446
-0.441
44
44.401
45.207
46.023
1.805
-1.782
0.459
-0.453
45
42.659
43.451
44.252
1.845
-1.821
0.472
-0.466
46
40.994
41.771
42.559
1.885
-1.860
0.485
-0.479
47
39.402
40.165
40.938
1.925
-1.898
0.498
-0.491
48
37.880
38.628
39.387
1.965
-1.937
0.511
-0.504
49
36.423
37.157
37.902
2.004
-1.975
0.525
-0.517
50
35.030
35.750
36.480
2.044
-2.013
0.538
-0.530
51
33.696
34.402
35.119
2.083
-2.050
0.551
-0.543
52
32.420
33.112
33.814
2.122
-2.088
0.565
-0.556
53
31.198
31.876
32.565
2.161
-2.125
0.579
-0.569
54
30.028
30.692
31.367
2.200
-2.162
0.592
-0.582
55
28.908
29.558
30.219
2.238
-2.199
0.606
-0.595
56
27.834
28.471
29.119
2.276
-2.235
0.620
-0.609
57
26.806
27.429
28.064
2.314
-2.272
0.634
-0.622
58
25.820
26.430
27.052
2.352
-2.308
0.648
-0.635
59
24.875
25.472
26.081
2.390
-2.344
0.662
-0.649
60
23.969
24.554
25.150
2.428
-2.380
0.676
-0.662
61
23.100
23.672
24.256
2.465
-2.416
0.690
-0.676
62
22.267
22.827
23.398
2.503
-2.451
0.704
-0.690
63
21.468
22.016
22.575
2.540
-2.486
0.719
-0.704
64
20.701
21.237
21.784
2.577
-2.522
0.733
-0.717
65
19.965
20.489
21.025
2.613
-2.557
0.748
-0.731
66
19.259
19.771
20.295
2.650
-2.591
0.762
-0.745
67
18.581
19.082
19.595
2.686
-2.626
0.777
-0.759
68
17.930
18.420
18.921
2.723
-2.660
0.792
-0.773
69
17.304
17.784
18.274
2.759
-2.694
0.806
-0.787
70
16.704
17.172
17.652
2.795
-2.728
0.821
-0.802
71
16.127
16.585
17.054
2.831
-2.762
0.836
-0.816
72
15.572
16.020
16.479
2.866
-2.796
0.851
-0.830
73
15.039
15.477
15.926
2.902
-2.829
0.866
-0.845
74
14.527
14.955
15.394
2.937
-2.863
0.882
-0.859
75
14.034
14.453
14.882
2.972
-2.896
0.897
-0.874
76
13.560
13.970
14.390
3.007
-2.929
0.912
-0.888
77
13.105
13.505
13.916
3.042
-2.962
0.928
-0.903
78
12.667
13.058
13.460
3.077
-2.995
0.943
-0.918
79
12.245
12.628
13.020
3.111
-3.027
0.959
-0.933
80
11.840
12.213
12.598
3.146
-3.059
0.974
-0.948
81
11.449
11.815
12.190
3.180
-3.092
0.990
-0.962
82
11.073
11.431
11.798
3.214
-3.124
1.006
-0.978
83
10.712
11.061
11.420
3.248
-3.155
1.022
-0.993
84
10.363
10.705
11.056
3.282
-3.187
1.038
-1.008
85
10.028
10.362
10.705
3.315
-3.219
1.054
-1.023
86
9.705
10.031
10.367
3.349
-3.250
1.070
-1.038
87
9.394
9.712
10.041
3.382
-3.281
1.086
-1.054
88
9.094
9.405
9.727
3.415
-3.312
1.102
-1.069
89
8.805
9.110
9.424
3.448
-3.343
1.119
-1.084
90
8.527
8.824
9.132
3.481
-3.374
1.135
-1.100
91
8.258
8.549
8.850
3.514
-3.404
1.152
-1.116
92
8.000
8.284
8.578
3.547
-3.435
1.168
-1.131
93
7.750
8.028
8.316
3.579
-3.465
1.185
-1.147
94
7.510
7.782
8.063
3.612
-3.495
1.202
-1.163
95
7.278
7.544
7.819
3.644
-3.525
1.218
-1.179
96
7.054
7.314
7.583
3.676
-3.555
1.235
-1.195
97
6.838
7.093
7.356
3.708
-3.585
1.252
-1.211
98
6.630
6.879
7.136
3.739
-3.614
1.269
-1.227
99
6.429
6.673
6.924
3.771
-3.644
1.286
-1.243
100
6.236
6.474
6.720
3.802
-3.673
1.304
-1.259
101
6.049
6.281
6.522
3.834
-3.702
1.321
-1.275
102
5.868
6.096
6.331
3.865
-3.731
1.338
-1.292
103
5.694
5.916
6.147
3.896
-3.759
1.356
-1.308
104
5.526
5.743
5.969
3.927
-3.788
1.373
-1.325
105
5.363
5.576
5.797
3.957
-3.816
1.391
-1.341
附表 2
南京时恒阻值误差曲线图
很抱歉,暂时无法提供与“MF52D 104F3950-100”相匹配的价格&库存,您可以联系我们找货
免费人工找货- 国内价格
- 5+0.64080
- 50+0.52520
- 150+0.46750
- 1000+0.42430
- 2000+0.38960
- 5000+0.37220
- 国内价格
- 5+0.59919
- 50+0.49119
- 150+0.43719
- 1000+0.39669
- 2000+0.36429
- 5000+0.34809
