MF52A104J3950（A1)

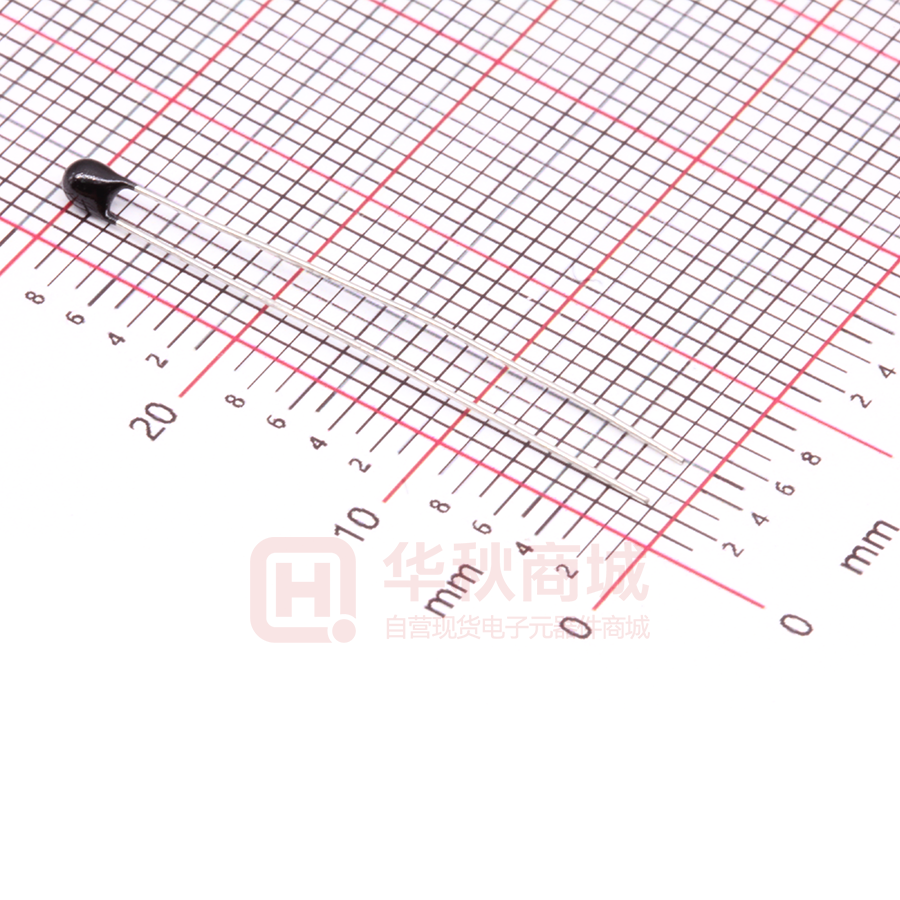

南京时恒电子科技有限公司 规格承认书 APPROVAL SHEET 客户名称： CUSTOMER 产品名称： PART NAME MF52 珠状测温型 NTC 热敏电阻器 产品规格： PART NUMBER MF52 A 104 J 3950 (A1)(UL:E240991) 日期： DATE 2017 年 07 月 20 日 确 认 CONFIRM 客户 品保部： 制造部： 供货商/制造商 规格书制作： 鞠晓丽 技术部审核： 品质部审核： 工程部： 生产部审核： 南京时恒电子科技有限公司 地址：南京市江宁区湖熟镇金阳路 18 号 TEL：025-52121868 Http: //www.shiheng.com.cn 邮编：211121 FAX：025-52122373 E-MAIL:sales@shiheng.com.cn MF52 珠状测温型 NTC 热敏电阻器 型号：MF52A 104J3950(A1) 南京时恒电子科技有限公司 本规格书提供了南京时恒电子科技有限公司生产的 MF52A 系列 NTC 热敏电阻的结构 尺寸、产品性能、试验条件、使用要求的描述，敬请贵司确认。 对本规格书产生疑义时，请速与我们取得联系（025-52121868），若无疑义请确认 回传，若无回传，我司将视为默认。 贵公司改变使用用途，作用方法时，请与我们取得联系。 客户名称： 确认： 客 户 确 认 审核： 时间： 时间： 1.电气性能 项目 符号 测试条件 单位 性能要求 1.1 25℃的零功率电阻值 R25℃ Ta=25±0.05℃ 测试功率≤0.1mw KΩ 100KΩ±5% 1.2 B值 B25/50 B=[(Ta×Tb)/(Tb-Ta)]×ln(Ra/Rb) Tb=50℃±0.01℃ K 3950±1% 1.3 1.4 1.5 1.6 1.7 1.8 1.9 耗散系数 δ 静止空气中 时间常数 绝缘电阻 工作温度范围 最大额定功率 阻温特性 阻值误差 τ / / Pmax / / 静止空气中 100V/DC 1min / / / / mW/℃ sec MΩ ℃ ≥2 ≤7 ≥100 2.可靠性 项目 2.1 引出端强度 2.3 耐焊接热 2.4 稳态湿热 2.5 温度快速 变化 2.6 高温储存 2.7 低温储存 -55℃ ～ 125℃ 50 / / 见附表 1 见附表 2 5.外形尺寸： （单位：mm) 测试条件及方法 技术要求 固定电阻端，拉力：5±1 N，时间： 无 可 见 性 损 伤 10±1 秒 R25 ΔR/R≤±2% 温度 245±5℃ 时间 2-3 秒 2.2 可焊性 mW 着锡面积≥95% 锡锅温度：260±5℃，浸入深度距 电阻体 6mm，时间 5±1 秒 温度：40℃±2℃，湿度：93±2%， 时间：500 小时 -55℃30min→25℃5min→125℃ 30min→25℃5min，反复 5 次 温度: 125℃±5℃ 时间:1000 小时 温度: -55℃ 时间:1000 小时 R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% 3、使用注意事项 3.1 本产品的用途：温度测量与控制； 序 数 名称 材料规格 1 元件 NTC 热敏电阻 1 2 改性树脂 包封类树脂 1 黑色 3 导线 镀锡铜包钢线 2 银色 号 量 备注 3.2 避免流过热敏电阻芯片的电流引起元件自身发热而产生测量误差； 3.3 烙铁焊接时，焊接处距涂装层距离至少 2mm，焊接温度应低于 300℃， 焊接时间＜3ses； 3.4 储存温度：-10℃ ～ 40℃；储存湿度：≤75% RH； 3.5 避免存放在具有腐蚀性气体及光照的环境下； 6.产品型号说明 MF52 ① 3.6 包装打开后需重新密封保存。 A 104 ② ③ J 3950 ④ ⑤ A1 ⑥ 4、认证 4.1 质量管理体系认证 ISO9001:2008 (01115Q20270R5M) ISO/TS16949：2009 4.2 环境管理体系认证 4.3 环保检测报告 4.4 4.5 4.6 (0192416) ISO14001:2004 (01113E20060R2M) ② A： 引线为镀锡铜包钢线 ③ 104： 25℃的零功率电阻值 100KΏ ④ J：阻值精度代码 F-±1% G-±2% H-±3% J-±5% ROH S 产品 CQC 认证 (CQC10001052282) 江苏省高新技术产品认证 UL 1434 认证 ① MF52：珠状精密性 NTC 热敏电阻 (120115G0179N) ⑤ 3950：B25/50 值 3950K ⑥ A1:小头 (File # E240991) 电 话：025-52121868 地 址：南京市江宁区湖熟镇金阳路 18 号 传 真：025-52122373 邮 箱： sales@shiheng.com.cn 邮 编：211121 网 址：Http://www.shiheng.com.cn 附表 1 南京时恒阻温特性表 R25=100KΩ 精度:±5% 温度(℃) B25/50=3950K 电阻(KΩ) B25/85=4035K 精度:±1%(P209-15A) 电阻精度(%) 温度精度(℃) 最小值 中心值 最大值 △R -△R △T -△T -55 8163.900 8989.000 9872.740 9.831 -9.178 1.279 -1.194 -54 7492.580 8242.680 9045.210 9.736 -9.100 1.281 -1.197 -53 6907.660 7592.960 8325.390 9.646 -9.025 1.283 -1.200 -52 6392.670 7021.380 7692.660 9.560 -8.954 1.284 -1.202 -51 5934.940 6513.750 7131.140 9.478 -8.885 1.285 -1.204 -50 5524.650 6059.060 6628.550 9.399 -8.820 1.285 -1.206 -49 5154.070 5648.680 6175.260 9.322 -8.756 1.285 -1.207 -48 4817.140 5275.800 5763.690 9.247 -8.693 1.285 -1.208 -47 4508.990 4935.020 5387.790 9.174 -8.632 1.285 -1.209 -46 4225.750 4621.990 5042.740 9.103 -8.572 1.284 -1.209 -45 3964.290 4333.220 4724.630 9.032 -8.513 1.283 -1.210 -44 3722.050 4065.840 4430.280 8.963 -8.455 1.282 -1.210 -43 3496.930 3817.520 4157.080 8.894 -8.397 1.281 -1.210 -42 3287.190 3586.310 3902.870 8.826 -8.340 1.280 -1.210 -41 3091.390 3370.600 3665.840 8.759 -8.283 1.279 -1.210 -40 2908.280 3169.000 3444.450 8.692 -8.227 1.278 -1.210 -39 2736.820 2980.330 3237.410 8.625 -8.170 1.277 -1.209 -38 2576.100 2803.600 3043.570 8.559 -8.114 1.275 -1.209 -37 2425.330 2637.910 2861.940 8.493 -8.058 1.274 -1.209 -36 2283.800 2482.470 2691.670 8.427 -8.002 1.273 -1.208 -35 2150.890 2336.580 2531.960 8.361 -7.947 1.271 -1.208 -34 2026.040 2199.620 2382.110 8.296 -7.891 1.270 -1.208 -33 1908.730 2071.020 2241.480 8.230 -7.835 1.268 -1.207 -32 1798.490 1950.230 2109.490 8.165 -7.780 1.267 -1.207 -31 1694.890 1836.790 1985.590 8.101 -7.725 1.265 -1.207 -30 1597.520 1730.230 1869.280 8.036 -7.670 1.264 -1.206 -29 1506.010 1630.150 1760.100 7.972 -7.615 1.262 -1.206 -28 1420.000 1536.140 1657.610 7.907 -7.560 1.261 -1.205 -27 1339.170 1447.840 1561.410 7.844 -7.505 1.259 -1.205 -26 1263.200 1364.900 1471.090 7.780 -7.450 1.258 -1.205 -25 1191.800 1287.000 1386.320 7.717 -7.396 1.257 -1.204 -24 1124.700 1213.820 1306.730 7.654 -7.342 1.255 -1.204 -23 1061.640 1145.090 1232.020 7.591 -7.288 1.253 -1.203 -22 1002.360 1080.530 1161.890 7.529 -7.234 1.252 -1.203 -21 946.654 1019.890 1096.040 7.466 -7.180 1.250 -1.202 -20 894.282 962.912 1034.210 7.405 -7.127 1.249 -1.202 -19 845.047 909.379 976.161 7.343 -7.074 1.247 -1.201 -18 798.756 859.074 921.638 7.282 -7.021 1.246 -1.201 -17 755.226 811.797 870.425 7.221 -6.968 1.244 -1.200 -16 714.286 767.359 822.314 7.161 -6.916 1.242 -1.200 -15 675.776 725.581 777.109 7.101 -6.864 1.241 -1.199 -14 639.544 686.296 734.626 7.042 -6.812 1.239 -1.198 -13 605.448 649.348 694.691 6.982 -6.760 1.237 -1.198 -12 573.354 614.590 657.144 6.923 -6.709 1.235 -1.197 -11 543.139 581.883 621.833 6.865 -6.658 1.233 -1.196 -10 514.685 551.100 588.615 6.807 -6.607 1.232 -1.195 -9 487.881 522.117 557.359 6.749 -6.557 1.230 -1.195 -8 462.626 494.824 527.940 6.692 -6.507 1.228 -1.194 -7 438.822 469.113 500.241 6.635 -6.457 1.226 -1.193 -6 416.380 444.886 474.155 6.579 -6.407 1.224 -1.192 -5 395.215 422.050 449.580 6.522 -6.358 1.222 -1.191 -4 375.249 400.518 426.420 6.467 -6.309 1.220 -1.190 -3 356.406 380.209 404.587 6.411 -6.260 1.217 -1.189 -2 338.620 361.048 383.998 6.356 -6.211 1.215 -1.188 -1 321.824 342.963 364.577 6.302 -6.163 1.213 -1.186 0 306.582 326.560 346.969 6.249 -6.117 1.209 -1.183 1 290.967 309.764 328.950 6.193 -6.068 1.208 -1.184 2 276.796 294.529 312.614 6.140 -6.020 1.206 -1.183 3 263.398 280.131 297.184 6.087 -5.973 1.204 -1.181 4 250.724 266.520 282.603 6.034 -5.926 1.201 -1.180 5 238.733 253.647 268.820 5.981 -5.880 1.199 -1.178 6 227.383 241.470 255.788 5.929 -5.833 1.196 -1.177 7 216.637 229.946 243.462 5.877 -5.787 1.193 -1.175 8 206.459 219.036 231.798 5.826 -5.741 1.191 -1.173 9 196.817 208.706 220.759 5.775 -5.696 1.188 -1.172 10 187.678 198.920 210.307 5.724 -5.651 1.185 -1.170 11 179.015 189.647 200.407 5.674 -5.606 1.182 -1.168 12 170.799 180.857 191.028 5.624 -5.561 1.180 -1.166 13 163.005 172.523 182.139 5.574 -5.516 1.177 -1.165 14 155.609 164.618 173.713 5.524 -5.472 1.174 -1.163 15 148.589 157.118 165.721 5.475 -5.428 1.171 -1.161 16 141.924 150.000 158.140 5.426 -5.384 1.168 -1.159 17 135.593 143.243 150.947 5.378 -5.340 1.165 -1.156 18 129.578 136.827 144.119 5.329 -5.297 1.161 -1.154 19 123.862 130.731 137.636 5.281 -5.254 1.158 -1.152 20 118.429 124.940 131.479 5.234 -5.211 1.155 -1.150 21 113.262 119.435 125.630 5.186 -5.168 1.152 -1.148 22 108.348 114.202 120.071 5.139 -5.126 1.149 -1.146 23 103.672 109.225 114.787 5.092 -5.083 1.146 -1.144 24 99.222 104.491 109.763 5.046 -5.041 1.144 -1.143 25 95.000 100.000 105.000 5.000 -5.000 1.141 -1.141 26 90.874 95.699 100.528 5.046 -5.041 1.151 -1.150 27 86.960 91.617 96.282 5.091 -5.083 1.171 -1.169 28 83.235 87.731 92.238 5.137 -5.124 1.189 -1.186 29 79.688 84.028 88.384 5.182 -5.165 1.207 -1.203 30 76.311 80.501 84.710 5.227 -5.205 1.225 -1.220 31 73.093 77.140 81.208 5.272 -5.246 1.243 -1.237 32 70.027 73.936 77.868 5.317 -5.286 1.261 -1.254 33 67.106 70.881 74.682 5.361 -5.326 1.279 -1.271 34 64.320 67.968 71.642 5.406 -5.366 1.298 -1.288 35 61.664 65.188 68.741 5.450 -5.405 1.316 -1.305 36 59.131 62.537 65.972 5.494 -5.444 1.334 -1.323 37 56.715 60.006 63.329 5.537 -5.483 1.353 -1.340 38 54.409 57.590 60.804 5.581 -5.522 1.372 -1.357 39 52.209 55.283 58.392 5.624 -5.561 1.390 -1.375 40 50.108 53.080 56.088 5.667 -5.599 1.409 -1.392 41 48.102 50.976 53.887 5.709 -5.637 1.428 -1.410 42 46.186 48.965 51.782 5.752 -5.675 1.447 -1.428 43 44.356 47.044 49.770 5.794 -5.713 1.466 -1.446 44 42.607 45.207 47.845 5.836 -5.751 1.485 -1.464 45 40.935 43.451 46.005 5.878 -5.788 1.505 -1.482 46 39.338 41.771 44.244 5.920 -5.825 1.524 -1.500 47 37.810 40.165 42.559 5.962 -5.862 1.544 -1.518 48 36.349 38.628 40.947 6.003 -5.899 1.563 -1.536 49 34.952 37.157 39.403 6.044 -5.935 1.583 -1.554 50 33.614 35.750 37.925 6.085 -5.972 1.603 -1.573 51 32.335 34.402 36.510 6.126 -6.008 1.622 -1.591 52 31.110 33.112 35.154 6.166 -6.044 1.642 -1.610 53 29.938 31.876 33.854 6.207 -6.079 1.662 -1.628 54 28.815 30.692 32.609 6.247 -6.115 1.683 -1.647 55 27.740 29.558 31.416 6.287 -6.150 1.703 -1.666 56 26.709 28.471 30.272 6.327 -6.185 1.723 -1.685 57 25.722 27.429 29.175 6.367 -6.220 1.744 -1.704 58 24.777 26.430 28.123 6.406 -6.255 1.764 -1.723 59 23.870 25.472 27.114 6.445 -6.290 1.785 -1.742 60 23.001 24.554 26.146 6.484 -6.324 1.806 -1.761 61 22.167 23.672 25.217 6.523 -6.358 1.826 -1.780 62 21.368 22.827 24.325 6.562 -6.393 1.847 -1.799 63 20.601 22.016 23.469 6.601 -6.426 1.868 -1.819 64 19.865 21.237 22.647 6.639 -6.460 1.889 -1.838 65 19.159 20.489 21.858 6.677 -6.494 1.911 -1.858 66 18.481 19.771 21.099 6.715 -6.527 1.932 -1.878 67 17.830 19.082 20.371 6.753 -6.560 1.953 -1.897 68 17.205 18.420 19.671 6.791 -6.593 1.975 -1.917 69 16.605 17.784 18.998 6.828 -6.626 1.996 -1.937 70 16.029 17.172 18.351 6.866 -6.659 2.018 -1.957 71 15.475 16.585 17.730 6.903 -6.691 2.040 -1.977 72 14.943 16.020 17.132 6.940 -6.723 2.062 -1.997 73 14.431 15.477 16.557 6.977 -6.756 2.084 -2.017 74 13.940 14.955 16.004 7.014 -6.788 2.106 -2.038 75 13.467 14.453 15.472 7.050 -6.819 2.128 -2.058 76 13.013 13.970 14.960 7.087 -6.851 2.150 -2.079 77 12.575 13.505 14.467 7.123 -6.883 2.172 -2.099 78 12.155 13.058 13.993 7.159 -6.914 2.195 -2.120 79 11.750 12.628 13.536 7.195 -6.945 2.217 -2.140 80 11.361 12.213 13.096 7.231 -6.976 2.240 -2.161 81 10.987 11.815 12.673 7.266 -7.007 2.263 -2.182 82 10.626 11.431 12.265 7.302 -7.038 2.285 -2.203 83 10.279 11.061 11.872 7.337 -7.068 2.308 -2.224 84 9.945 10.705 11.494 7.372 -7.099 2.331 -2.245 85 9.623 10.362 11.129 7.407 -7.129 2.355 -2.266 86 9.313 10.031 10.778 7.442 -7.159 2.378 -2.287 87 9.014 9.712 10.439 7.477 -7.189 2.401 -2.309 88 8.726 9.405 10.112 7.511 -7.219 2.424 -2.330 89 8.449 9.110 9.797 7.545 -7.248 2.448 -2.352 90 8.182 8.824 9.493 7.580 -7.278 2.472 -2.373 91 7.925 8.549 9.200 7.614 -7.307 2.495 -2.395 92 7.676 8.284 8.918 7.648 -7.337 2.519 -2.417 93 7.437 8.028 8.645 7.681 -7.366 2.543 -2.438 94 7.206 7.782 8.382 7.715 -7.394 2.567 -2.460 95 6.984 7.544 8.128 7.748 -7.423 2.591 -2.482 96 6.769 7.314 7.883 7.782 -7.452 2.615 -2.504 97 6.562 7.093 7.647 7.815 -7.480 2.640 -2.527 98 6.362 6.879 7.419 7.848 -7.509 2.664 -2.549 99 6.170 6.673 7.199 7.881 -7.537 2.689 -2.571 100 5.984 6.474 6.986 7.913 -7.565 2.713 -2.594 101 5.804 6.281 6.780 7.946 -7.593 2.738 -2.616 102 5.631 6.096 6.582 7.978 -7.620 2.763 -2.639 103 5.464 5.916 6.391 8.011 -7.648 2.788 -2.662 104 5.303 5.743 6.205 8.043 -7.675 2.813 -2.684 105 5.147 5.576 6.027 8.075 -7.703 2.838 -2.707 106 4.996 5.415 5.854 8.106 -7.730 2.863 -2.730 107 4.851 5.259 5.687 8.138 -7.757 2.889 -2.753 108 4.711 5.108 5.526 8.169 -7.783 2.914 -2.776 109 4.575 4.963 5.370 8.201 -7.810 2.940 -2.800 110 4.444 4.822 5.219 8.232 -7.836 2.965 -2.823 111 4.318 4.687 5.074 8.263 -7.863 2.991 -2.847 112 4.196 4.555 4.933 8.293 -7.889 3.017 -2.870 113 4.078 4.428 4.797 8.324 -7.915 3.043 -2.894 114 3.964 4.306 4.666 8.354 -7.941 3.069 -2.918 115 3.854 4.187 4.538 8.385 -7.967 3.096 -2.941 116 3.747 4.073 4.415 8.415 -7.992 3.122 -2.965 117 3.644 3.962 4.297 8.445 -8.017 3.149 -2.990 118 3.545 3.855 4.182 8.474 -8.043 3.175 -3.014 119 3.449 3.751 4.071 8.504 -8.068 3.202 -3.038 120 3.356 3.651 3.963 8.533 -8.092 3.229 -3.062 121 3.266 3.555 3.859 8.562 -8.117 3.256 -3.087 122 3.179 3.461 3.758 8.591 -8.142 3.283 -3.112 123 3.095 3.371 3.661 8.620 -8.166 3.311 -3.136 124 3.014 3.283 3.567 8.649 -8.190 3.338 -3.161 125 2.936 3.199 3.476 8.677 -8.214 3.366 -3.186 附表 2 南京时恒阻值误差曲线图
