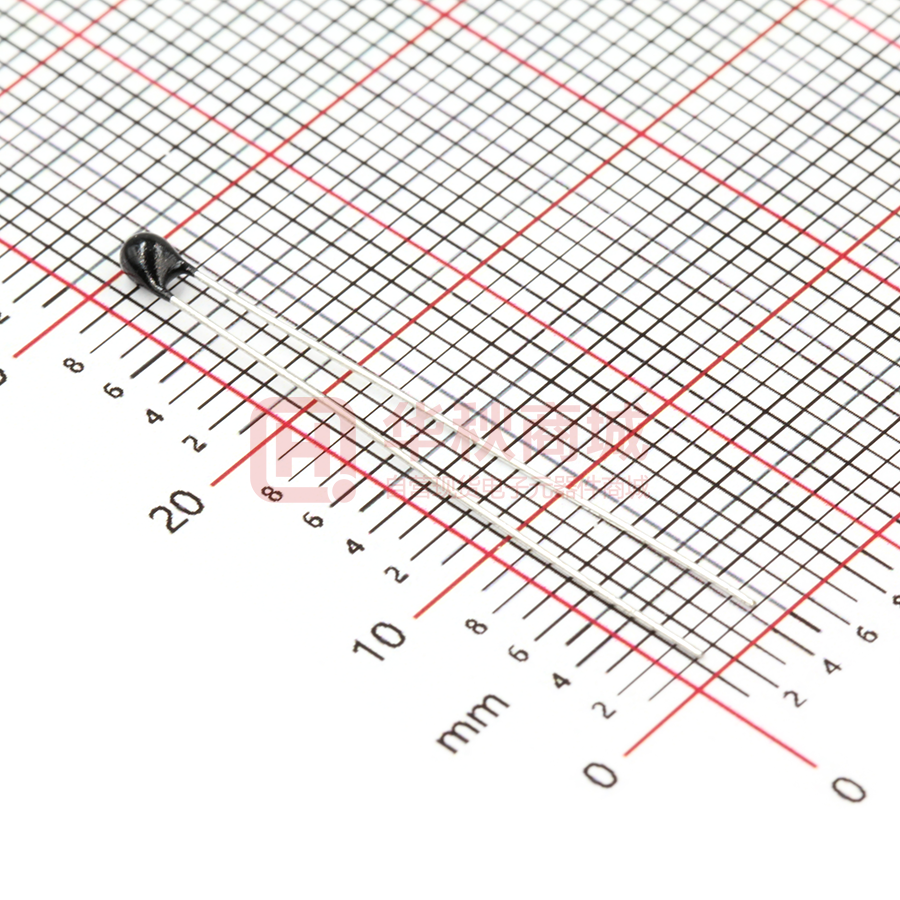

MF52A103J3470 (A1)

南京时恒电子科技有限公司 规格承认书 APPROVAL SHEET 客户名称： CUSTOMER 产品名称： PART NAME MF52 珠状测温型 NTC 热敏电阻器 产品规格： PART NUMBER MF52 A 103 J 3470 (A1) (UL:E240991) 日期： DATE 2017 年 07 月 20 日 确 认 CONFIRM 客户 品保部： 制造部： 供货商/制造商 规格书制作： 鞠晓丽 技术部审核： 品质部审核： 工程部： 生产部审核： 南京时恒电子科技有限公司 地址：南京市江宁区湖熟镇金阳路 18 号 TEL：025-52121868 Http: //www.shiheng.com.cn 邮编：211121 FAX：025-52122373 E-MAIL:sales@shiheng.com.cn MF52 珠状测温型 NTC 热敏电阻器 型号：MF52A 103J 3470(A1) 南京时恒电子科技有限公司 本规格书提供了南京时恒电子科技有限公司生产的 MF52A 系列 NTC 热敏电阻的结构 尺寸、产品性能、试验条件、使用要求的描述，敬请贵司确认。 对本规格书产生疑义时，请速与我们取得联系（025-52121868），若无疑义请确认 回传，若无回传，我司将视为默认。 贵公司改变使用用途，作用方法时，请与我们取得联系。 客户名称： 确认： 客 户 确 认 审核： 时间： 时间： 1.电气性能 项目 符号 测试条件 单位 性能要求 1.1 25℃的零功率电阻值 R25℃ Ta=25±0.05℃ 测试功率≤0.1mw KΩ 10KΩ±5% 1.2 B值 B25/50 B=[(Ta×Tb)/(Tb-Ta)]×ln(Ra/Rb) Tb=50℃±0.01℃ K 3470±1% 1.3 1.4 1.5 1.6 1.7 1.8 1.9 耗散系数 δ 静止空气中 时间常数 绝缘电阻 工作温度范围 最大额定功率 阻温特性 阻值误差 τ / / Pmax / / 静止空气中 100V/DC 1min / / / / mW/℃ sec MΩ ℃ ≥2 ≤7 ≥100 2.可靠性 mW -55℃ ～ 125℃ 50 / / 见附表 1 见附表 2 5.外形尺寸： （单位：mm) 项目 测试条件及方法 技术要求 固定电阻端，拉力：5±1 N，时间： 无 可 见 性 损 伤 10±1 秒 R25 ΔR/R≤±2% 2.1 引出端强度 温度 245±5℃ 时间 2-3 秒 2.2 可焊性 着锡面积≥95% 锡锅温度：260±5℃，浸入深度距 电阻体 6mm，时间 5±1 秒 温度：40℃±2℃，湿度：93±2%， 时间：500 小时 -55℃30min→25℃5min→125℃ 30min→25℃5min，反复 5 次 温度: 125℃±5℃ 时间:1000 小时 温度: -55℃ 时间:1000 小时 2.3 耐焊接热 2.4 稳态湿热 2.5 温度快速 变化 2.6 高温储存 2.7 低温储存 R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% R25 ΔR/R≤±2% 3、使用注意事项 3.1 本产品的用途：温度测量与控制； 序 数 名称 材料规格 1 元件 NTC 热敏电阻 1 2 改性树脂 包封类树脂 1 黑色 3 导线 镀锡铜包钢线 2 银色 号 量 备注 3.2 避免流过热敏电阻芯片的电流引起元件自身发热而产生测量误差； 3.3 烙铁焊接时，焊接处距涂装层距离至少 2mm，焊接温度应低于 300℃， 焊接时间＜3ses； 3.4 储存温度：-10℃ ～ 40℃；储存湿度：≤75% RH； 3.5 避免存放在具有腐蚀性气体及光照的环境下； 6.产品型号说明 MF52 A 103 ⑤ ⑥ 4、认证 ① MF52：珠状精密性 NTC 热敏电阻 (01115Q20270R5M) ISO/TS16949：2009 4.2 环境管理体系认证 4.3 环保检测报告 4.4 4.5 4.6 ISO14001:2004 (0192416) (01113E20060R2M) ROH S 产品 CQC 认证 (CQC10001052282) 江苏省高新技术产品认证 UL 1434 认证 ④ A1 ① ISO9001:2008 ③ 3470 3.6 包装打开后需重新密封保存。 4.1 质量管理体系认证 ② J ② A1： 引线为镀锡铜包钢线 ③ 103： 25℃的零功率电阻值 10KΏ ④ J：阻值精度代码 F-±1% G-±2% H-±3% J-±5% ⑤ 3470：B25/50 值 3470K ⑥ A1:小头 (120115G0179N) (File # E240991) 电 话：025-52121868 地 址：南京市江宁区湖熟镇金阳路 18 号 传 真：025-52122373 邮 箱： sales@shiheng.com.cn 邮 编：211121 网 址：Http://www.shiheng.com.cn 附表 1 南京时恒阻温特性表 R25=10KΩ 精度:±5% 温度(℃) B25/50=3470K B25/85=3532K 精度:±1%(P175-9) 电阻(KΩ) 电阻精度(%) 温度精度(℃) 最小值 中心值 最大值 △R -△R △T -△T -55 489.866 536.600 586.322 9.266 -8.709 1.361 -1.280 -54 456.122 499.276 545.147 9.187 -8.643 1.364 -1.283 -53 426.021 466.006 508.469 9.112 -8.580 1.366 -1.286 -52 398.920 436.072 475.491 9.039 -8.519 1.367 -1.288 -51 374.320 408.918 445.596 8.969 -8.460 1.368 -1.291 -50 351.831 384.109 418.301 8.901 -8.403 1.369 -1.292 -49 331.144 361.304 393.225 8.834 -8.347 1.370 -1.294 -48 312.018 340.231 370.067 8.769 -8.292 1.370 -1.296 -47 294.256 320.673 348.588 8.705 -8.237 1.370 -1.297 -46 277.702 302.456 328.593 8.641 -8.184 1.371 -1.298 -45 262.229 285.438 309.925 8.578 -8.131 1.371 -1.299 -44 247.731 269.502 292.454 8.516 -8.078 1.371 -1.300 -43 234.122 254.552 276.073 8.454 -8.025 1.370 -1.301 -42 221.329 240.506 260.692 8.392 -7.973 1.370 -1.302 -41 209.290 227.295 246.233 8.331 -7.921 1.370 -1.303 -40 197.950 214.860 232.630 8.270 -7.869 1.370 -1.304 -39 187.264 203.146 219.824 8.209 -7.818 1.370 -1.304 -38 177.188 192.108 207.764 8.149 -7.766 1.370 -1.305 -37 167.686 181.705 196.403 8.089 -7.715 1.369 -1.306 -36 158.722 171.897 185.699 8.029 -7.664 1.369 -1.307 -35 150.267 162.649 175.612 7.969 -7.612 1.369 -1.308 -34 142.290 153.930 166.107 7.910 -7.562 1.369 -1.309 -33 134.765 145.710 157.149 7.851 -7.511 1.369 -1.309 -32 127.666 137.958 148.708 7.792 -7.460 1.368 -1.310 -31 120.968 130.650 140.754 7.733 -7.410 1.368 -1.311 -30 114.651 123.760 133.258 7.675 -7.360 1.368 -1.312 -29 108.691 117.263 126.195 7.617 -7.310 1.368 -1.313 -28 103.068 111.137 119.539 7.559 -7.260 1.367 -1.313 -27 97.764 105.362 113.266 7.501 -7.210 1.367 -1.314 -26 92.760 99.915 107.354 7.444 -7.161 1.367 -1.315 -25 88.038 94.780 101.782 7.388 -7.112 1.367 -1.316 -24 83.583 89.936 96.530 7.331 -7.063 1.366 -1.316 -23 79.378 85.367 91.578 7.275 -7.015 1.366 -1.317 -22 75.409 81.056 86.909 7.220 -6.967 1.366 -1.318 -21 71.662 76.989 82.505 7.165 -6.919 1.365 -1.318 -20 68.123 73.150 78.351 7.110 -6.871 1.365 -1.319 -19 64.781 69.526 74.432 7.055 -6.824 1.364 -1.319 -18 61.624 66.105 70.733 7.001 -6.777 1.364 -1.320 -17 58.641 62.873 67.241 6.948 -6.730 1.363 -1.320 -16 55.821 59.819 63.944 6.895 -6.684 1.363 -1.321 -15 53.154 56.934 60.829 6.842 -6.638 1.362 -1.321 -14 50.632 54.206 57.886 6.789 -6.592 1.361 -1.322 -13 48.246 51.626 55.104 6.737 -6.546 1.361 -1.322 -12 45.988 49.185 52.474 6.686 -6.501 1.360 -1.322 -11 43.849 46.876 49.986 6.634 -6.456 1.359 -1.322 -10 41.824 44.690 47.632 6.583 -6.411 1.358 -1.322 -9 39.905 42.619 45.404 6.533 -6.367 1.357 -1.323 -8 38.087 40.658 43.294 6.483 -6.323 1.356 -1.323 -7 36.363 38.799 41.295 6.433 -6.279 1.355 -1.322 -6 34.727 37.037 39.401 6.383 -6.235 1.354 -1.322 -5 33.175 35.365 37.606 6.334 -6.192 1.353 -1.322 -4 31.703 33.780 35.903 6.285 -6.149 1.351 -1.322 -3 30.304 32.275 34.288 6.237 -6.106 1.350 -1.322 -2 28.976 30.847 32.756 6.189 -6.064 1.349 -1.321 -1 27.714 29.490 31.301 6.141 -6.021 1.347 -1.321 0 26.429 28.110 29.822 6.090 -5.976 1.349 -1.324 1 25.374 26.975 28.607 6.047 -5.938 1.344 -1.320 2 24.289 25.811 27.359 6.000 -5.896 1.343 -1.319 3 23.256 24.703 26.174 5.953 -5.855 1.341 -1.319 4 22.274 23.649 25.046 5.907 -5.814 1.339 -1.318 5 21.339 22.646 23.974 5.861 -5.773 1.338 -1.317 6 20.448 21.691 22.953 5.816 -5.732 1.336 -1.316 7 19.599 20.782 21.982 5.770 -5.692 1.334 -1.316 8 18.790 19.916 21.057 5.725 -5.652 1.332 -1.315 9 18.020 19.091 20.176 5.681 -5.612 1.330 -1.314 10 17.284 18.305 19.336 5.636 -5.572 1.328 -1.313 11 16.583 17.555 18.536 5.592 -5.533 1.325 -1.311 12 15.914 16.840 17.774 5.548 -5.493 1.323 -1.310 13 15.276 16.158 17.047 5.505 -5.454 1.321 -1.309 14 14.667 15.507 16.354 5.461 -5.415 1.318 -1.307 15 14.085 14.886 15.692 5.418 -5.377 1.316 -1.306 16 13.529 14.292 15.061 5.375 -5.338 1.313 -1.304 17 12.999 13.726 14.458 5.333 -5.300 1.310 -1.302 18 12.491 13.185 13.883 5.290 -5.262 1.307 -1.300 19 12.007 12.669 13.334 5.248 -5.224 1.304 -1.298 20 11.543 12.175 12.809 5.206 -5.186 1.300 -1.295 21 11.100 11.703 12.307 5.165 -5.149 1.295 -1.291 22 10.676 11.252 11.828 5.123 -5.112 1.289 -1.286 23 10.271 10.820 11.370 5.082 -5.074 1.280 -1.278 24 9.883 10.408 10.932 5.041 -5.037 1.256 -1.255 25 9.500 10.000 10.500 5.000 -5.000 1.254 -1.254 26 9.150 9.635 10.120 5.039 -5.035 1.361 -1.360 27 8.803 9.273 9.744 5.079 -5.071 1.356 -1.354 28 8.471 8.927 9.384 5.119 -5.107 1.367 -1.364 29 8.153 8.596 9.039 5.158 -5.143 1.382 -1.378 30 7.849 8.278 8.708 5.198 -5.179 1.399 -1.393 31 7.558 7.974 8.392 5.237 -5.214 1.416 -1.410 32 7.279 7.683 8.088 5.277 -5.250 1.434 -1.427 33 7.012 7.403 7.797 5.316 -5.285 1.452 -1.444 34 6.756 7.136 7.518 5.354 -5.319 1.471 -1.461 35 6.511 6.879 7.250 5.393 -5.354 1.490 -1.479 36 6.276 6.633 6.993 5.431 -5.389 1.509 -1.497 37 6.050 6.397 6.747 5.470 -5.423 1.528 -1.515 38 5.834 6.171 6.511 5.508 -5.457 1.548 -1.533 39 5.626 5.953 6.284 5.545 -5.491 1.567 -1.552 40 5.427 5.745 6.066 5.583 -5.525 1.587 -1.570 41 5.236 5.545 5.856 5.620 -5.558 1.607 -1.589 42 5.053 5.353 5.655 5.658 -5.591 1.627 -1.607 43 4.877 5.168 5.462 5.695 -5.624 1.647 -1.626 44 4.708 4.991 5.277 5.732 -5.657 1.667 -1.645 45 4.546 4.821 5.099 5.768 -5.690 1.687 -1.664 46 4.390 4.657 4.927 5.805 -5.723 1.707 -1.683 47 4.241 4.500 4.763 5.841 -5.755 1.728 -1.702 48 4.097 4.349 4.604 5.877 -5.787 1.748 -1.722 49 3.959 4.203 4.452 5.913 -5.819 1.769 -1.741 50 3.826 4.064 4.305 5.949 -5.851 1.790 -1.760 51 3.698 3.929 4.164 5.985 -5.883 1.811 -1.780 52 3.575 3.800 4.029 6.020 -5.914 1.832 -1.800 53 3.457 3.675 3.898 6.056 -5.946 1.853 -1.819 54 3.343 3.556 3.772 6.091 -5.977 1.874 -1.839 55 3.234 3.440 3.651 6.126 -6.008 1.895 -1.859 56 3.128 3.329 3.534 6.161 -6.038 1.917 -1.879 57 3.027 3.222 3.422 6.195 -6.069 1.938 -1.899 58 2.929 3.120 3.314 6.230 -6.100 1.960 -1.919 59 2.835 3.020 3.210 6.264 -6.130 1.982 -1.939 60 2.745 2.925 3.109 6.298 -6.160 2.004 -1.960 61 2.657 2.833 3.012 6.332 -6.190 2.025 -1.980 62 2.573 2.744 2.919 6.366 -6.220 2.047 -2.000 63 2.492 2.658 2.829 6.400 -6.250 2.069 -2.021 64 2.414 2.576 2.742 6.433 -6.279 2.092 -2.042 65 2.339 2.496 2.658 6.467 -6.309 2.114 -2.062 66 2.266 2.420 2.577 6.500 -6.338 2.136 -2.083 67 2.196 2.346 2.499 6.533 -6.367 2.159 -2.104 68 2.129 2.274 2.424 6.566 -6.396 2.181 -2.125 69 2.064 2.205 2.351 6.599 -6.425 2.204 -2.146 70 2.001 2.139 2.281 6.631 -6.453 2.227 -2.167 71 1.940 2.074 2.213 6.664 -6.482 2.250 -2.188 72 1.881 2.012 2.147 6.696 -6.510 2.273 -2.209 73 1.825 1.953 2.084 6.728 -6.538 2.296 -2.231 74 1.770 1.895 2.023 6.761 -6.567 2.319 -2.252 75 1.718 1.839 1.964 6.792 -6.594 2.342 -2.274 76 1.667 1.785 1.907 6.824 -6.622 2.365 -2.295 77 1.617 1.733 1.852 6.856 -6.650 2.389 -2.317 78 1.570 1.682 1.798 6.888 -6.678 2.412 -2.339 79 1.524 1.634 1.747 6.919 -6.705 2.436 -2.360 80 1.480 1.587 1.697 6.950 -6.732 2.459 -2.382 81 1.437 1.541 1.649 6.981 -6.759 2.483 -2.404 82 1.395 1.497 1.602 7.012 -6.786 2.507 -2.426 83 1.355 1.454 1.557 7.043 -6.813 2.531 -2.448 84 1.317 1.413 1.513 7.074 -6.840 2.555 -2.471 85 1.279 1.374 1.471 7.104 -6.867 2.579 -2.493 86 1.243 1.335 1.430 7.135 -6.893 2.604 -2.515 87 1.208 1.298 1.391 7.165 -6.919 2.628 -2.538 88 1.174 1.262 1.353 7.195 -6.945 2.653 -2.561 89 1.141 1.227 1.316 7.225 -6.972 2.677 -2.583 90 1.110 1.193 1.280 7.255 -6.997 2.702 -2.606 91 1.079 1.161 1.245 7.285 -7.023 2.727 -2.629 92 1.049 1.129 1.212 7.314 -7.049 2.752 -2.652 93 1.021 1.098 1.179 7.344 -7.074 2.777 -2.675 94 0.993 1.069 1.148 7.373 -7.100 2.802 -2.698 95 0.966 1.040 1.117 7.402 -7.125 2.828 -2.722 96 0.940 1.013 1.088 7.431 -7.150 2.853 -2.745 97 0.915 0.986 1.059 7.460 -7.175 2.879 -2.768 98 0.891 0.960 1.032 7.489 -7.199 2.904 -2.792 99 0.867 0.935 1.005 7.517 -7.224 2.930 -2.816 100 0.844 0.911 0.979 7.545 -7.248 2.956 -2.840 101 0.822 0.887 0.954 7.574 -7.273 2.982 -2.864 102 0.801 0.864 0.930 7.602 -7.297 3.008 -2.888 103 0.780 0.842 0.906 7.629 -7.321 3.035 -2.912 104 0.761 0.821 0.884 7.657 -7.344 3.061 -2.936 105 0.741 0.800 0.862 7.684 -7.368 3.088 -2.961 106 0.723 0.780 0.840 7.712 -7.391 3.115 -2.985 107 0.704 0.761 0.820 7.739 -7.415 3.142 -3.010 108 0.687 0.742 0.800 7.765 -7.438 3.169 -3.035 109 0.670 0.724 0.781 7.792 -7.461 3.196 -3.060 110 0.654 0.707 0.762 7.818 -7.483 3.223 -3.085 111 0.638 0.690 0.744 7.845 -7.506 3.251 -3.111 112 0.623 0.673 0.726 7.870 -7.528 3.279 -3.136 113 0.608 0.657 0.709 7.896 -7.550 3.307 -3.162 114 0.593 0.642 0.693 7.922 -7.572 3.335 -3.188 115 0.580 0.627 0.677 7.947 -7.593 3.363 -3.214 116 0.566 0.613 0.662 7.972 -7.615 3.392 -3.240 117 0.553 0.599 0.647 7.997 -7.636 3.420 -3.266 118 0.541 0.586 0.633 8.021 -7.657 3.449 -3.293 119 0.529 0.573 0.619 8.045 -7.677 3.478 -3.319 120 0.517 0.560 0.605 8.069 -7.698 3.508 -3.346 121 0.506 0.548 0.592 8.093 -7.718 3.537 -3.373 122 0.495 0.536 0.580 8.116 -7.738 3.567 -3.401 123 0.484 0.525 0.568 8.139 -7.757 3.597 -3.428 124 0.474 0.514 0.556 8.162 -7.777 3.627 -3.456 125 0.464 0.504 0.545 8.184 -7.796 3.658 -3.484 附表 2 南京时恒阻值误差曲线图
