森霸传感科技股份有限公司
环保型光敏传感器
产品规格书
客户名称
日期
产品型号

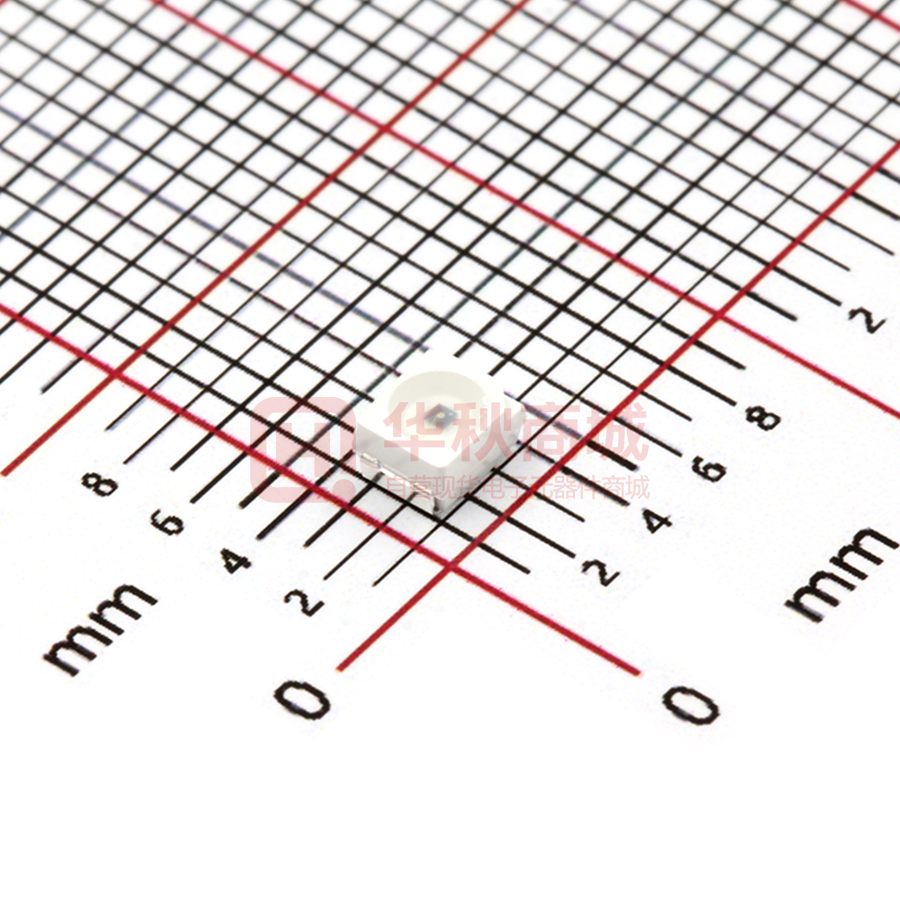

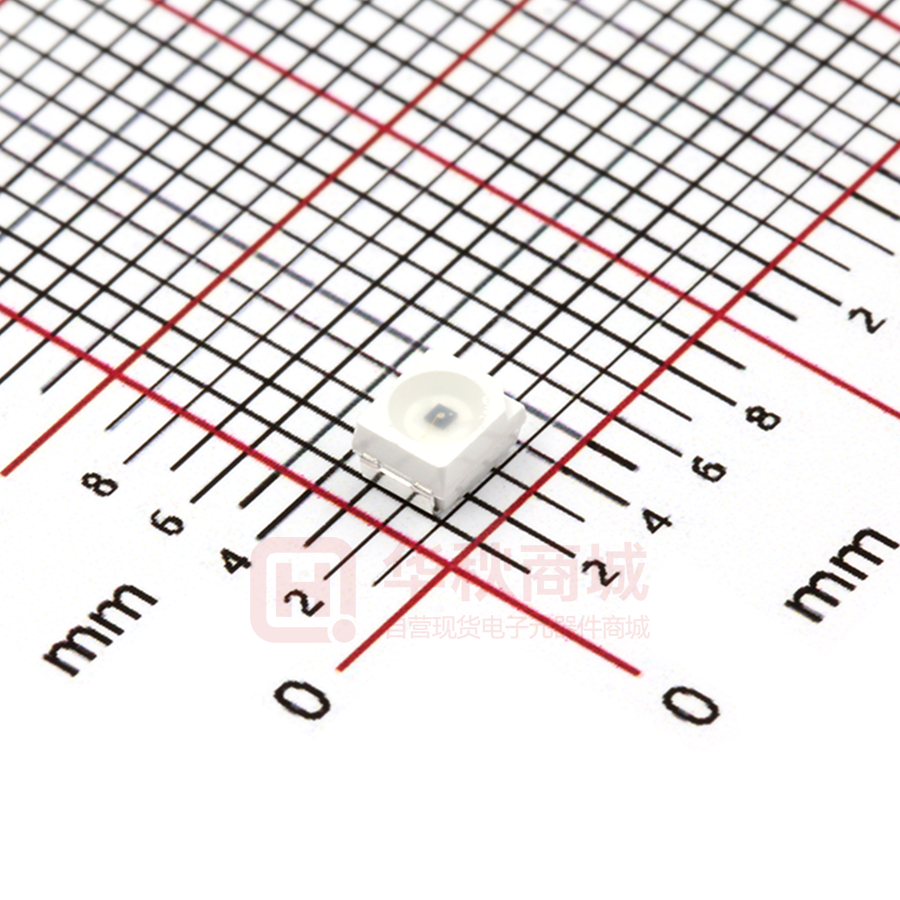

SMD3528C-50
产品单号
客户型号
客户承认签名
核准
制作
梁广进
中国区销售中心
森霸传感科技股份有限公司 深圳分公司
地址:中国 深圳市 宝安固戍华万工业园 4 栋
主页:www.nysenba.com
电话:86-755-82594732
传真:86-755-82594762
Copyright © V1.0 2010-12
第 1 页,共 6 页
森霸传感科技股份有限公司.
森霸传感科技股份有限公司
■产品功能
●替代传统光敏电阻 (CdS),不含镉、铅等有害物质,符合欧盟 ROHS 标准
●调节背景光,如 LCD 显示器,电视,PDA,照相机和移动电话等
●专用于红外监控类产品,控制红外灯低照度时工作,不加套管、滤光片
■ 产品特性
●模拟人眼感光,峰值感光波长850nm
●批量一致性好,完全解决红外灯起动过早或一致性不好等现像
●响应速度快,性能稳定,+80℃高温/65%高湿条件下老化1000H起动点不漂移
●外型美观,可按要求提供不同外型尺寸,方便安装于产品的任何位置
●可按需求提供最合适的产品亮电流\暗电流(亮电阻\暗电阻),让产品一致性更好,更符合市场
需求
■ 产品外型尺寸图
注:
●所有尺寸为毫米(mm)
●未指定公差为:±0.1mm
●胶体外观颜色以样品实物为准
Copyright © V1.0 2010-12
第 2 页,共 6 页
森霸传感科技股份有限公司.
森霸传感科技股份有限公司
■ 最大额定值 (Ta= 25°C)
电气特性
符号
额定值
单位
集电极-发射极电压
VCEO
10
V
发射极-集电极电压
VECO
5
V
功耗
Pc
70
mW
工作温度
Topr
-25~+85
°C
储存温度
Tstg
-40~+80
°C
测试条件
最小值
典型值
最大值
单位
■ 光电特性 (Ta= 25°C)
电气参数
符号
光电流 (1)
IL(1)
VDD=5V, EV=10Lux
30
50
80
µA
光电流 (2)
IL(2)
VDD=5V, EV=50Lux
~
120
~
µA
光电流 (3)
IL(3)
VDD=5V, EV=100Lux
~
170
~
µA
集电极暗电流
ICEO
VDD=5V,Ev=0Lux,Ta=25℃
~
~
0.2
µA
集 电 极 发 射 极 工 作 VDD(Iss) VDD=5V,Ev=100Lux
电压
感光峰值波长
λ p
~
~
5
V
λ d
450
感光波长范围
半角度
反应
时间
2θ
开启时间
tr
关闭时间
tr
nm
850
~
100
VCE=5V,
IC=1mA
RL=10kΩ
1050
nm
°
10
15
us
提示:输出电容会影响开关时间,测试光源采用 2850K 色温 LED.
Copyright © V1.0 2010-12
第 3 页,共 6 页
森霸传感科技股份有限公司.
森霸传感科技股份有限公司
■ 测试原理图
光电流=Vout/ RSS
* RSS 推荐使用高稳定电阻.
图 1
光电流测试电路
图 2
开关时间测量方法
Copyright © V1.0 2010-12
第 4 页,共 6 页
森霸传感科技股份有限公司.
森霸传感科技股份有限公司
■ 光电特性曲线
响应灵敏度
图2光电流
波長
环境温度
图3 环境温度
图4 感应灵敏度VS.波长
图
Copyright © V1.0 2010-12
第 5 页,共 6 页
森霸传感科技股份有限公司.
森霸传感科技股份有限公司
■使用注意事项
●产品储存
1.未打开原始包装下情况下,建议储存的环境为:常温 0-40℃,湿度 80%以下。
2.打开原始包装后,建议储存环境为:25℃±10℃,湿度 60%以下。
3.本产品为湿度敏感器件,为避免产品吸潮,建议打开包装后,必须储存在有干燥剂密封容器内,或
防潮柜内。
4.打开包装后,需在 12H 内用完,如没用完需做除湿处理,条件为 60℃/12H。
●使用注意
1.产品打开包装后,在焊接使用前,如长时间暴露于潮湿环境中,则在焊接过程中,可能对产品造成
损坏。
2.产品在使用过程中,工作台/设备仪器/络铁必须有良好的接地,作业员需戴上接地静电手环。
3.作业规范(如下图)
4.人工焊接温度时间:人工焊只允许做一次,铬铁温度为 300℃时间≤3S,回流焊:回流焊只允许做
一次, 最低温度 150-170 度就可以,最高温度最好是 240-245 度(最高可调至 260,如果 245 度可以
溶锡的话,就不要调到 260),220 度以上的时间不能超过 60 秒,如果温度调高的话,260 度的时间
不能超过 10 秒。如果是 7 温区的话,可参考以下设置:160、170、175、180、190、210、245、220,
回流焊完成后不要挤压散热板。
Copyright © V1.0 2010-12
第 6 页,共 6 页
森霸传感科技股份有限公司.
