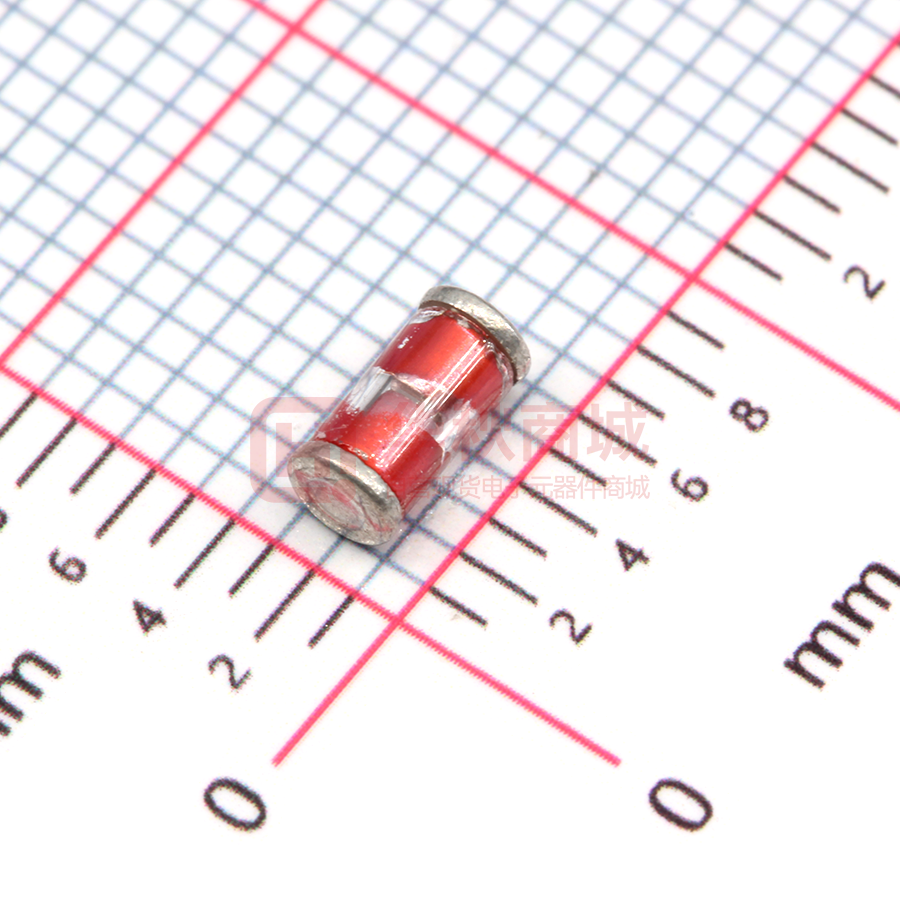

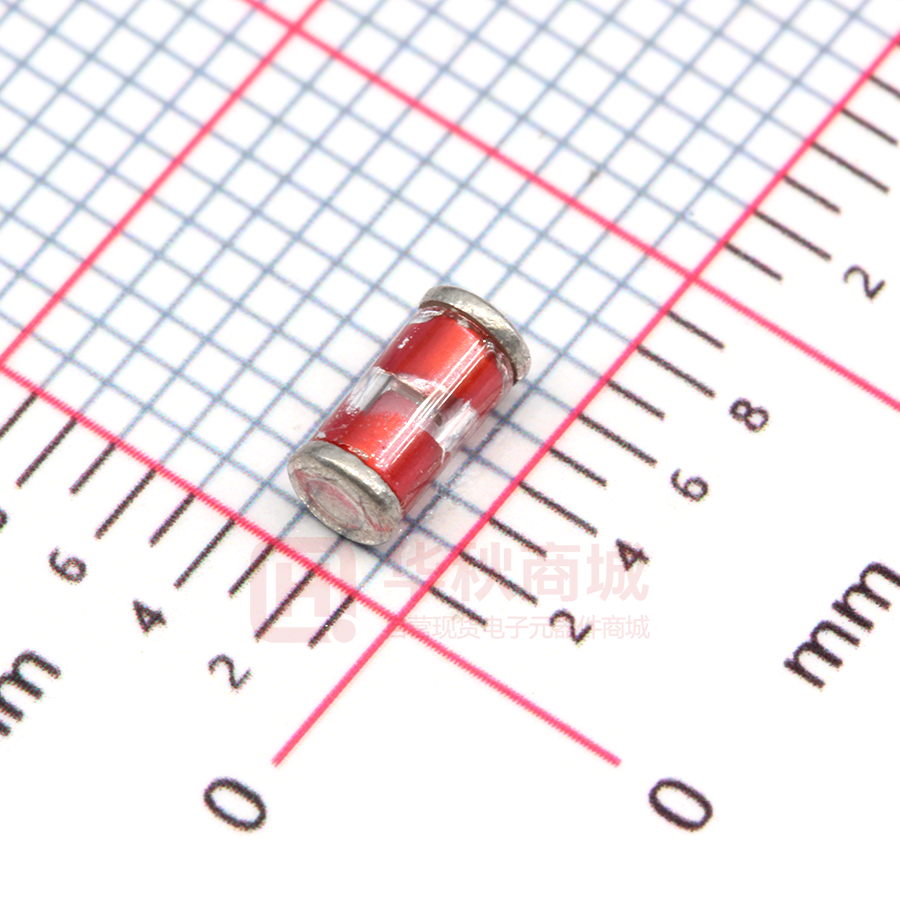

RLM102-201M

厂商：
RUILON(瑞隆源)
封装：
SPG_D2.8X5MM_SM
描述：
玻璃气体放电 200V 1KA

数据手册：

下载RLM102-201M.pdf

立即购买

详情介绍
数据手册
价格&库存

RLM102-201M 数据手册

ELECTRONICS Glass Gas Discharge RLM102 Series Circuit Protection System Speciﬁcations are subject to change without notice. Glass Gas Discharge - RLM102 Series Features • Approximately zero leaking current before clamping voltage • Less decay at on/off state. • High capability to withstand repeated lightning strikes. • Low electrode capacitance(≤0.8pF) and high isolation(≥100MΩ). • RoHS compliant. • Bilateral symmetrical. • Temperature, humidity and lightness insensitive. • Operating temperature: -40℃ ~ +85℃ • Storage temperature: -40℃ ~ +125℃ • Meets MSL level 1, per J-STD-020 Applications • Power Supplies • Motor sparks eliminating • Relay switching spark absorbing • Data line pulse guarding • Electronic devices requiring UL497A and UL497B compliant • Telephone/Fax/Modem • High frequency signal transmitters/receivers • Satellite antenna • Radio amplifiers • Alarm systems • Cathode ray tubes in Monitors/TVs Part Number Code R L M LOGO Taping form 1 0 2 - 1 4 Surge Current Capacity DC Spark-over voltage(Vs) 501:0.5KA 14*10 =140V Blank:Line 102:1KA S:Magnet-type 302:3KA 1 1 N DC Sparkover voltage tolerance N:30% M:20% M:SMD Circuit Protection System Speciﬁcations are subject to change without notice. Page:1 Glass Gas Discharge - RLM102 Series ElectrIcal CharacterlstIcs Type Number DC Spark-Over Voltage Insulation Resistance Electrostatic Capacitance 1KHz-6Vmax Surge current capacity 8/20us V IR DC V pF A RLM102-141N 140±30% >100MΩmin 50 100MΩmin 100 100MΩmin 100 100MΩmin 250 100MΩmin 250 100MΩmin 250 100MΩmin 250 100MΩmin 500

下载 PDF

RLM102-201M

1. 物料型号：文档列出了不同型号的RLM102系列放电管，包括它们的浪涌电流容量和直流火花电压。

2. 器件简介：RLM102系列放电管具有零泄漏电流、低电容、高隔离电阻、对温度、湿度和光线不敏感等特点，符合RoHS标准。

3. 引脚分配：文档提供了放电管的引脚分配图，但未提供详细的中文解释。

4. 参数特性：包括直流火花电压、绝缘电阻、电容、浪涌电流容量和浪涌寿命测试等电气特性。

5. 功能详解：文档详细介绍了放电管在不同应用中的功能，如电源、消除电机火花、继电器开关火花吸收、数据线脉冲保护等。

6. 应用信息：放电管适用于电源、电机火花消除、继电器开关、数据线保护、电话/传真/调制解调器、高频信号发射器/接收器、卫星天线、无线电放大器、报警系统、显示器/电视的阴极射线管等。

7. 封装信息：提供了放电管的尺寸和焊接足迹信息。

8. 测试遵守实验室：文档提到了在三菱材料陶瓷工厂可以观察测试，并推荐最佳解决方案以满足UL标准。

9. 推荐焊接条件：提供了回流焊接和手工焊接的条件。

10. 测试方法和结果：包括静电寿命、冷热电阻、湿热电阻、温度循环、焊接能力和焊接热等测试。
