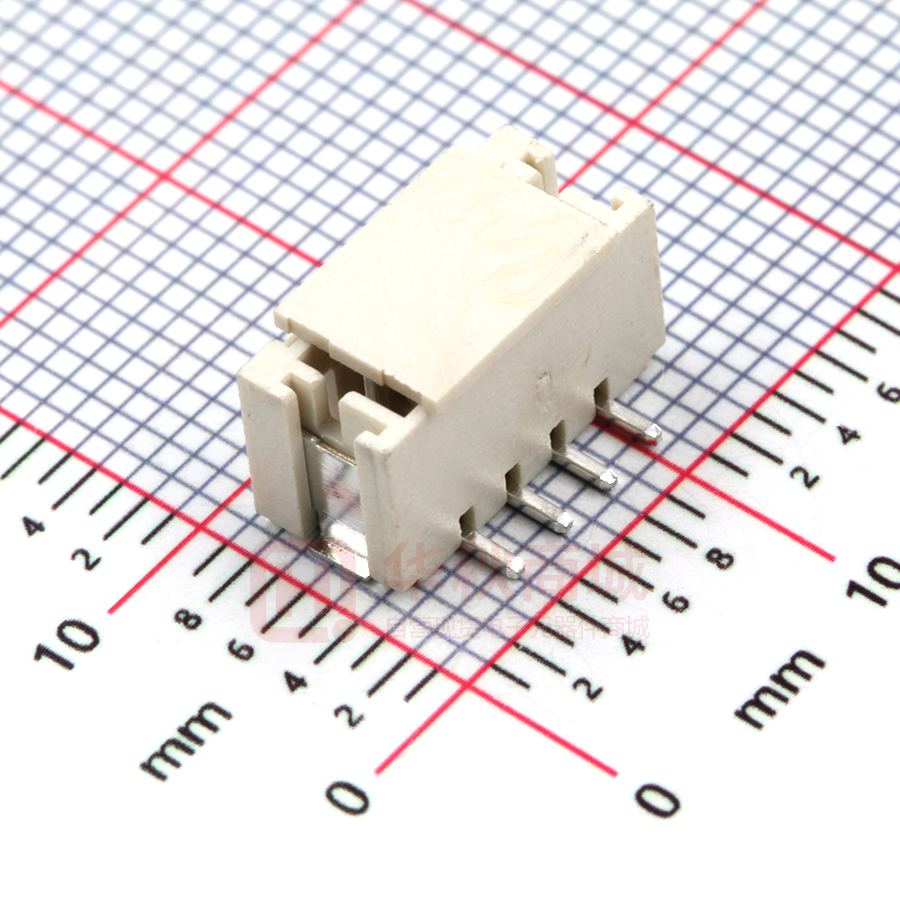

2.0-4P LT

深圳市首韩科技有限公司 SHENZHEN SHOUHAN TECHNOLOGYCO.,LTD Tel: 0755-27597601 Fax: 0755-27597491 认 FOR APPROVAL 产品名称 Project： 针座 韩 科 规格型号 Part No： 有 户 Customer： 技 客 限 公 SPECIFICATION 书 司 承 2.0mm LT(立贴) 位数通用 贵公司承认印 Approal slgnatures 签 章/Signatures 圳 市 首 料 号/Part No. 深 日期 Date: 拟制/Drawn 李春风 审核/Check 张栋 批准/Approved 罗孝金 1 1、 SCOPE: (适用范围) 2.0mm 立贴 位数通用 1.1 This specification covers production and inspection of Mode l PH Connector. 本规范内容适用于本公司 PH 系列型条形连接器产品的生产与检验. 2、 USE CONDITION: (使用条件) Ambient temperature Range:-25℃～+85℃ 2.1 环境温度：-25℃～+85℃ 2.2 Applicable Wire Sizes:AWG#24～#30 2.3 司 适用线规：AWG#24～#30 Applicable PC board thickness:0.8~1.6mm 公 适用 PC 板厚度：0.8~1.6 mm 限 3、 Appearance and Dimension:（外观及尺寸） 3.1 Appearance:Product surface without defect、dirt、crack、and mechanical damang, 有 Contact without rust,plating not oxided and not peeled. 氧化、脱落等现象. Dimension:According to drawings 科 3.2 外形尺寸：依照附图 Exchangable:Exchangable with same specification products. 韩 3.3 技 产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层 互换性：相同规格应能互换 料 P/N 零件名称 圳 Terminal 端子 市 材 首 4、Material: 深 Housing 孔 座 Wafer 直针座 弯针座 Wafer 卧贴针座 立贴针座 Type 类 型 Material 材 料 Finish 表面处理 Contact 插 簧 Phosphor bronze 锡青磷铜 厚 0.20mm Tin Plating:3~4μm 镀锡：3~4μm Plastic 塑 壳 Nylon66 UL94V-0 Color: White 颜色：白色 Plastic 塑 壳 Nylon66 UL94V-0 Color: White 颜色：白色 Contact 插针 Brass 黄铜 厚 0.50mm Plastic 塑 壳 Nylon9T UL94V-0 Contact 插针 Brass 黄铜 厚 0.50mm Tin Plating:3~4μm 镀锡：3~4μm Solder tabs 焊护耳 Phosphor bronze 锡青磷铜 厚 0.40mm Tin Plating:3~4μm 镀锡：3~4μm Tin Plating:3~4μm 镀锡：3~4μm Color: Beige 颜色：米色 Expiain 说 明 RoHS Comp liant 5、Electriacl Performance: 电 气 性 能 N0. 序号 Ltem 项 目 Requirement 技术要求 5.1 Voltage Rated 额定电压 100V AC DC 5.2 Current Rated 额定电流 2A DC 5.3 Contact Resistance 接触电阻 ≤10 5.4 Insulation Resistance 绝缘电阻 ≥1000 5.5 Dielectric Strength 耐 压 AC 司 mΩ 公 MΩ AC/minute 限 ≥800V 有 6、Mechanical Performance: 机 械 性 能 Ltem 项 目 Requirement 技术要求 6.1 Male contact Retention force PIN 针固定力 ≥15N per pin 6.2 Female contactRetention force 端子固定力 ≥15N per pin 6.3 Plug-in force 插入力 ≤8N per pin Plug-out force 拔出力 ≥1N per pin 首 韩 科 技 N0. 序号 市 6.4 深 圳 7、Endurance Characteristics: 环 境 性 能 N0. Ltem 序号 项 目 7.1 Requirement 技术要求 Time:2.5±0.5S 时间：2.5±0.5S Soldering rest 可焊性 Temperature:245±5℃ 温度：245±5℃ Area of Soldering: ≥95% 焊锡面积：≥95% Time:5±1S 时间：5±1S 7.2 Temperature:260±5℃ 温度：260±5℃ Resistance to soldering Heat 耐焊接热 公 Temperature:+85±3℃ 温度：+85±3℃ Heat test 耐热性 Appearance:N0 Damage 外观：无损坏 限 7.3 司 Appearance:N0 Damage 外观：无损坏 Time:96h 时间：96 小时 Cold test 耐冷性 深 圳 市 首 韩 7.4 科 技 有 Contact resistance: ≤10 mΩ 接触电阻：≤10 mΩ Time:48h 时间：48 小时 7.5 Temperature:-25±3℃ 温度：-25±3℃ Appearance:N0 Damage 外观：无损坏 Contact resistance: ≤10 mΩ 接触电阻：≤10 mΩ Low temperature:-25±3℃ 低温：-25±3℃ High temperature:-85±3℃ 高温：-85±3℃ Temperature Cycling 温度循环 For 5 cycles.test after keeping in Normal Condition for 30 min. 5 次循环后，放置在正常环境中 30 分钟，在进 行测试 Appearance: N0 Damage 外观：无损坏 Contact resistance: ≤10 mΩ 接触电阻：≤10 mΩ Temperature:60±2℃ 温度：60±2℃ Relative humidity:90%-96% RH 相对湿度：90%-96% RH Tim:96h 时间：96 小时 Appearance:N0 Damage 外观：无损坏 lnvariab lenes humidity 恒定湿热 司 7.6 公 Contact resistance: ≤10 mΩ 接触电阻：≤10 mΩ 有 限 lnsulation Resistance: ≥1000MΩ 绝缘电阻：≥1000 MΩ 首 韩 科 技 Salt concentration: 5±1% 浓度：5±1% 深 Salt Spray 盐雾试验 市 圳 7.7 Temperature:35±2℃ 温度：35±2℃ Tim:16±2h 时间：16±2 小时 After salt is removed by running wafer and A drop is removed ,it is measured. 把试验样品从试验箱顶悬挂下来，采用浓度（ 5±1）%的氯化钠溶液，连续雾化 16 小时，试 验后用流动的蒸馏水轻轻洗去表面沉积物，在 常温常驻湿条件下恢复 1-2 小时，外观无损伤 Appearance:N0 Damage 外观：无损坏 Contact resistance: ≤10 mΩ 接触电阻：≤10 mΩ 8、Packaging Transportation Storage 包装、运输、贮存 8.1 Packaging 包装 （1） The packing of plastic inner is the plastic bag,the packing of inner terminal is panel 司 mounting attach material packing, marked with product name, specification model, quantity, date in produced. 公 塑件内包装为塑料袋，端子内包装为盘装带料包装，装（贴）入合格证，注明产品名称、 限 规格型号、数量生产日期 （2） Exterior package is carton, facing the packing list, the packing list marked with product 有 name, specificcation model, quantity, date of dispatch. 外包装为纸箱，贴装箱单、装箱单上注明产品名称、规格型号、数量、出货日期 技 （3） The product in the box must not rock. Transportation 韩 8.2 科 产品在箱内不晃动 运输 首 Allow for any way transportation, can’t get wet and mechanical in jury. 圳 8.3 Storage 市 允许用任何方式运输，勿淋湿及机械性损伤 贮存 深 The connector of packing finished should be in the ambient temperature between-10℃ to+40℃, Relative humidity≤80%. To store in storehouse does not have acidic, alkaline air and other corrosive gas in the ambient air. 包装完毕的连接器应在环境温度为-10℃~+40℃，相对湿度≤80%，周围空气中没有酸性， 碱性及其它腐蚀性气体的库房中贮存 市 圳 罗孝金 张栋 李春风 深 6.25±0.25 技 科 韩 首 公 限 有 6.20±0.25 针座 ２．０ｍｍ　ＬＴ（立贴）　位数通用 深圳市首韩科技有限公司 司
