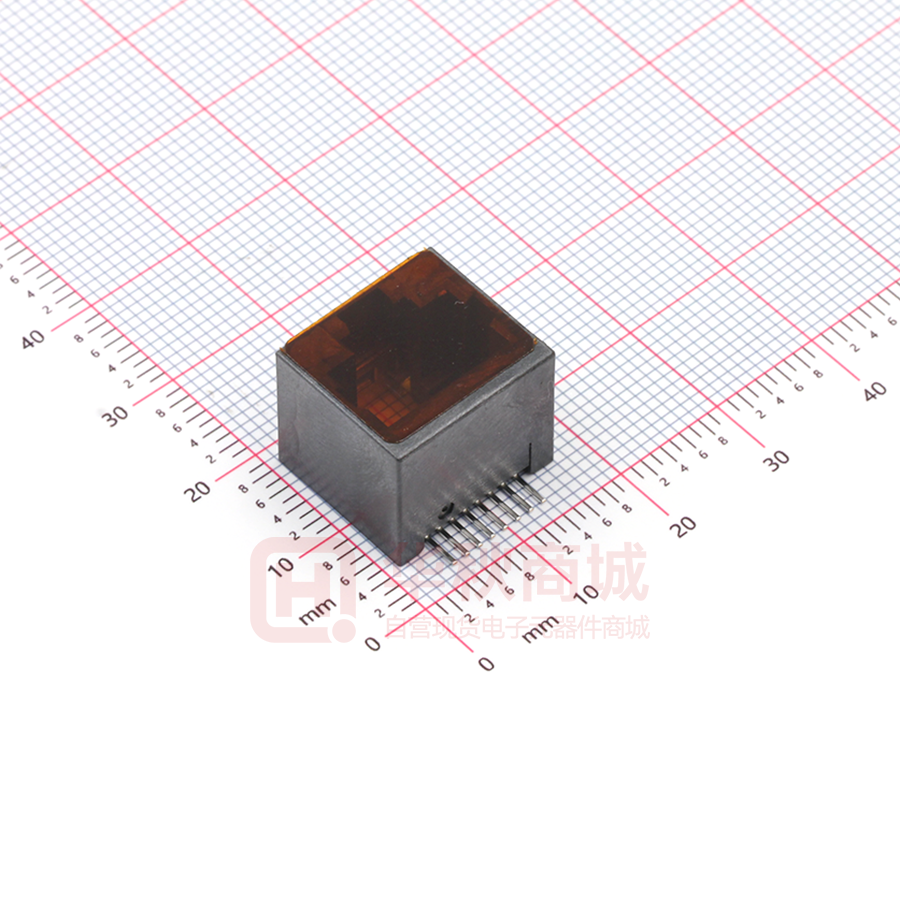

MT52DIWW6SB3010

厂商：
MINTRON(明硕)
封装：
SMD
描述：
RJ11/RJ45连接器立贴无屏蔽不带LED 端口:1

数据手册：

下载MT52DIWW6SB3010.pdf

立即购买

详情介绍
数据手册
价格&库存

MT52DIWW6SB3010 数据手册

1 2 3 5 4 6 7 REV. ECN. NO. APPD. A A A 共面度0.10mm以内 MATERIAL: HOUSING:LCP,UL94V-0,BLACK. TERMINAL: PHOSPHOR BRONZE T=0.30MM,C5191,EH, 3U" GOLD PLATING ON CONTACT AREA. MACHANICAL: DURABILITY: 750 CYCLES MIN,12.5MM/MINUTE. INSERTION FORCE: 2.2KG.F MAX. RETENTION STRENGTH : 7.7KG.F BETWEEN JACK AND PLUG. OPERATING TEMPERATURE: -40℃～+85℃. STORAGE TEMPERATURE: -40°C~+85°C. ALL CRITICAL DIMENSIONS WITH "*" J1 B FRONT VIEW RIGHT SIDE VIEW ELECTRICAL: VOLTAGE: 125 VOLTS AC. CURRENT RATING : 1.5AMP. DIELECTRIC STRENGTH: 1000 VAC RMS 50HZ OR 60HZ,1MIN. INSULATION RESISTANCE: 500 MEGA OHMS MIN. INITIAL AFTER 500V DC FOR 1 MINUTE. CONTACT RESISTANCE: SINGLE TERMINAL 30 MILLIOHMS MAX. INITIAL 50 MILLIOHMS MAX. AFTER DURABILITY TEST. BOTTOM VIEW PCB SIDE TO PHY C D BOTTOM VIEW 贴麦拉图示 RECOMMENDED PCB LAYOUT VIEWED FROM COMPONENT SIDE E X. ± 0.30 X.° ± 5° UNITS .X ± 0.20 .X° ± 2° MAT'L .XX ± 0.10 .XX° ± 1° .XXX ± 0.05 .XXX° ± 0.5° FINISH JACK SOCKET CONNNECTOR 1 2 3 4 B Q'TY mm J1 2 3 4 5 6 7 J2 J3 J4 J5 J6 J7 8 J8 NAME(INTENDED USE) TITLE: APPD: SUNNY DWG NO.: CHKD: LISA ZOE 6 D MINTRON CO.,LTD. PART NO.(INTENDED USE) DR: 5 1 C CABLE SIDE J8 2006-11-28 7 52D 180° SMT 贴麦拉 MT52DIWW6SB3010 SCALE 1/1 SHEET 1/1 REV. A E

下载 PDF

MT52DIWW6SB3010

1. 物料型号：MT52DIWW6SB3010，这是一个连接器的型号。 2. 器件简介：文档提供了连接器的视图，包括前视图、右侧视图和底部视图。 3. 引脚分配：文档中提到了多个引脚编号，如J1, J2, J3, J4, J5, J6, J7, J8，但没有提供具体的引脚功能。 4. 参数特性： - 机械特性：共面度0.10mm以内，耐久性至少750次循环，12.5mm/分钟，插入力最大2.2KG.F，保持力7.7KG.F。 - 电气特性：电压125伏交流电，电流额定值1.5安培，介电强度1000伏交流电RMS 50/60赫兹，1分钟，绝缘电阻至少500兆欧姆，初始接触电阻单个端子最大30毫欧姆，耐久性测试后最大50毫欧姆。 5. 功能详解：文档没有提供详细的功能解释，但提供了电气参数和机械特性。 6. 应用信息：文档没有明确提供应用信息，但根据电气和机械特性，可以推断该连接器适用于需要一定电气性能和机械耐久性的场合。 7. 封装信息：封装材料为LCP，UL94V-0等级，黑色。端子材料为磷青铜，厚度0.30mm，C5191，EH，接触区域3U"金镀层。
