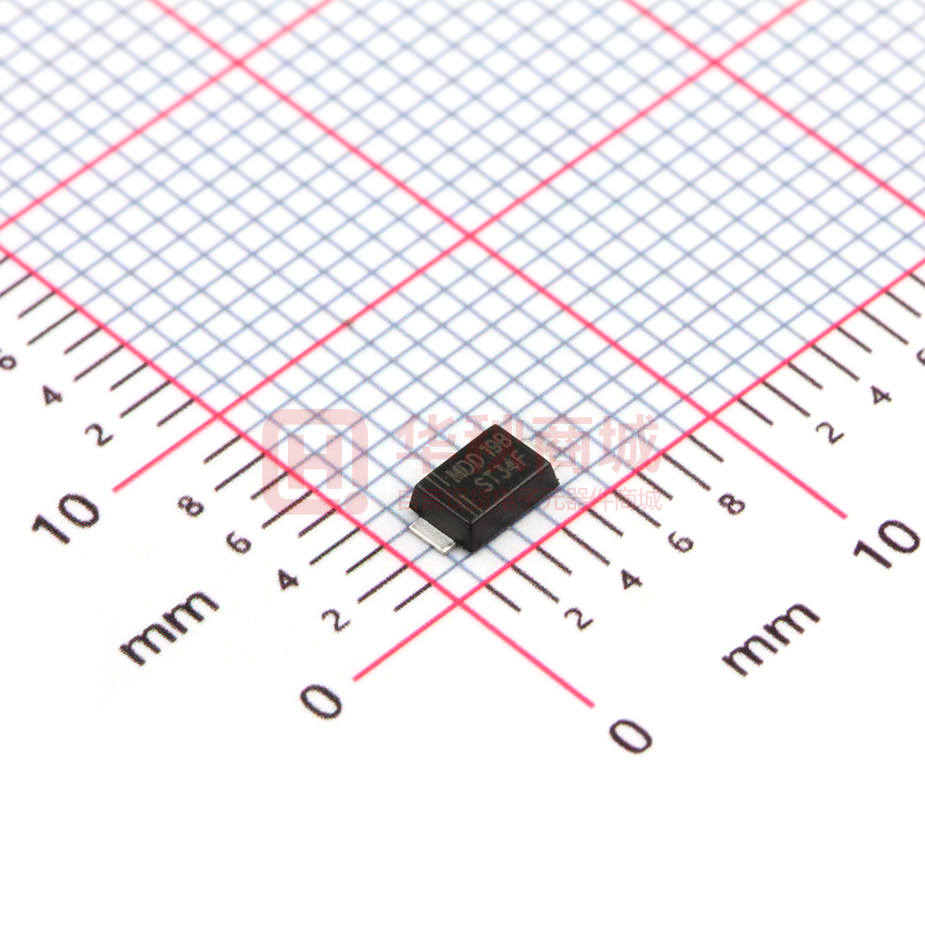

ST34F THRU ST310F
SURFACE MOUNT TRENCH SCHOTTKY RECTIFIER
Reverse Voltage - 40 to 100 Volts
SMAF
FEATURES
Cathode Band
Top View
0.106(2.70)
0.094(2.40)
The plastic package carries Underwriters Laboratory
Flammability Classification 94V-0
Metal silicon junction,majority carrier conduction
High efficiency operation
Ultra low forward voltage drop,low power losses
High forward surge current capability
High temperature soldering guaranteed:
260 C/10 seconds,0.375” (9.5mm) lead length,
5 lbs. (2.3kg) tension
0.063(1.60)
0.051(1.30)
0.146(3.7)
0.130(3.3)
0.0091(0.23)
0.0071(0.18)
0.051(1.30)
0.043(1.10)
Forward Current - 3.0 Amperes
0.051(1.30)
0.039(1.0)
MECHANICAL DATA
0.193(4.90)
0.173(4.40)
Case: JEDEC SMAF molded plastic body over passivated chip
Terminals: Solder plated, solderable per MIL-STD-750,
Method 2026
Polarity: Color band denotes cathode end
Mounting Position: Any
Weight:0.0018 ounce, 0.064 grams
Dimensions in inches and (millimeters)
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
Ratings at 25 C ambient temperature unless otherwise specified.
Single phase half-wave 60Hz,resistive or inductive load,for capacitive load current derate by 20%.
MDD Catalog Number
Maximum repetitive peak reverse voltage
Maximum RMS voltage
Maximum DC blocking voltage
Maximum average forward rectified current
0.375”(9.5mm) lead length(see fig.1)
Peak forward surge current
8.3ms single half sine-wave superimposed on
rated load (JEDEC Method)
Maximum instantaneous forward voltage at 3.0A
Maximum DC reverse current
TA=25 C
at rated DC blocking voltage
TA=100 C
Typical junction capacitance (NOTE 1)
Typical thermal resistance (NOTE 2)
Operating junction temperature range
Storage temperature range
SYMBOLS
ST34F
VRRM
VRMS
VDC
40
28
40
ST36F
60
42
60
I(AV)
ST310F
UNITS
100
70
100
V
V
V
3.0
A
IFSM
80.0
VF
0.41
0.50
0.60
V
0.10
0.03
0.02
10.0
mA
IR
CJ
RθJA
TJ,
TSTG
60.0
20.0
500
75
-55 to +125
-55 to +150
-55 to +150
Note:1.Measured at 1MHz and applied reverse voltage of 4.0V D.C.
2.Thermal resistance from junction to ambient at 0.375”(9.5mm)lead length,P.C.B. mounted
A
pF
C/W
C
C
AVERAGE FORWARD RECTIFIED CURRENT,
AMPERES
RATINGS AND CHARACTERISTIC CURVES ST34F THRU ST310F
3
P.C.B mounted on
0.2*0.2"(5.0*5.0mm)
copper pad areas
2.4
1.8
Single Phase
Half Wave 60Hz
Resistive or
inductive Load
1.2
ST34F
ST36F-ST310F
0.6
0
0
25
50
75
100
125
150
175
PEAK FORWARD SURGE CURRENT,
AMPERES
FIG. 1- FORWARD CURRENT DERATING CURVE
FIG. 2-MAXIMUM NON-REPETITIVE PEAK FORWARD
SURGE CURRENT
90
75
ST34F
ST36F-ST310F
60
45
30
15
0
8.3ms SINGLE HALF SINE-WAVE
1
10
LEAD TEMPERATURE, C
20
10
TJ=25 C
PULSE WIDTH=300 µs
2%DUTY CYCLE
0.1
ST34F
ST36F
ST310F
0.01
0.2
0.4
0.6
0.8
1.0
1.1
FIG. 4-TYPICAL REVERSE CHARACTERISTICS
INSTANTANEOUS REVERSE CURRENT,
MILLAMPERES
INSTANTANEOUS FORWARD
CURRENT,AMPERES
FIG. 3-TYPICAL INSTANTANEOUS FORWARD
CHARACTERISTICS
1
100
10
TJ=100 C
1
TJ=75 C
0.1
TJ=25 C
0.01
0.001
INSTANTANEOUS FORWARD VOLTAGE,
VOLTS
0
20
40
60
80
1000
100
TJ=25 C
TRANSIENT THERMAL IMPEDANCE,
C/W
2000
FIG. 6-TYPICAL TRANSIENT THERMAL IMPEDANCE
100
10
1
0.1
0.01
0.1
1
10
10
0.1
1.0
10
REVERSE VOLTAGE,VOLTS
100
PERCENT OF PEAK REVERSE VOLTAGE,%
FIG. 5-TYPICAL JUNCTION CAPACITANCE
JUNCTION CAPACITANCE, pF
100
NUMBER OF CYCLES AT 60 Hz
100
t,PULSE DURATION,sec.
The cruve graph is for reference only, can't be the basis for judgment(曲线图仅供参考)!
