深圳市英锐芯电子科技有限公司
600mA 线性锂离子电池充电器 AD4054
AD4054 简介
数据手册版本 V1.1
修订时间 2017 年 11 月
电话:0755-82568882
传真:0755-82568886
82568883
邮箱:idchip@indreamchip.com
网址:www.idchip.cn
公司地址:深圳市南山区西丽镇百旺信高科技工业区 A 区一栋
深圳市英锐芯电子科技有限公司
600mA 线性锂离子电池充电器 AD4054

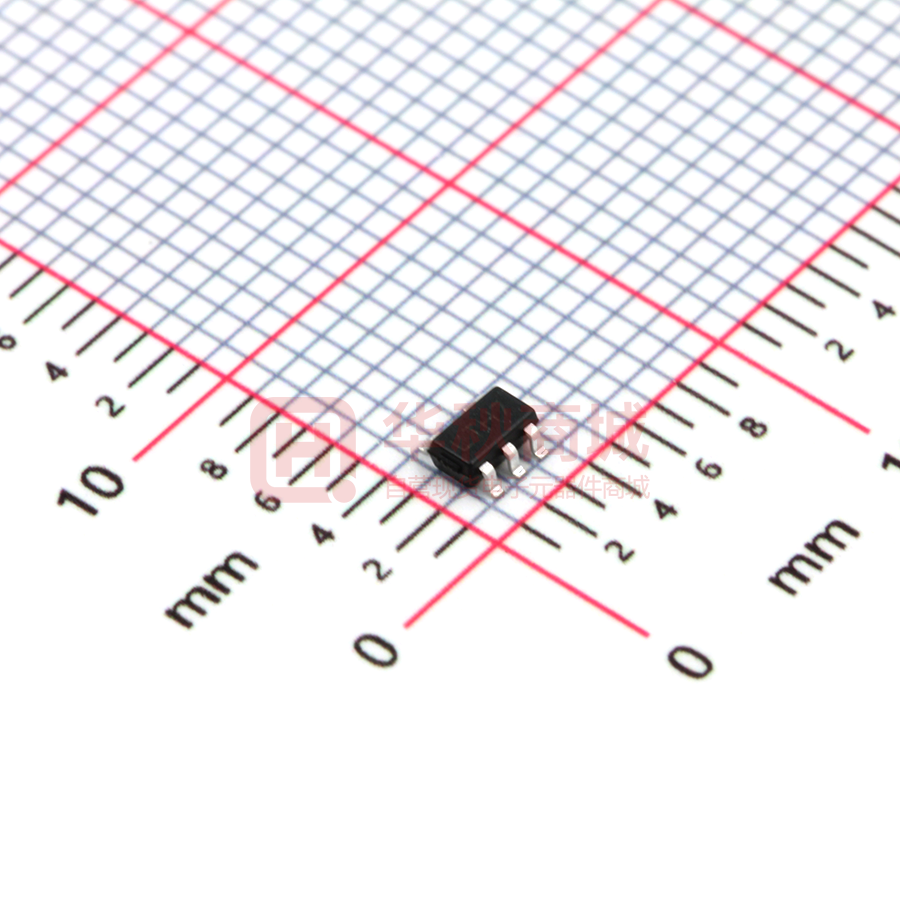

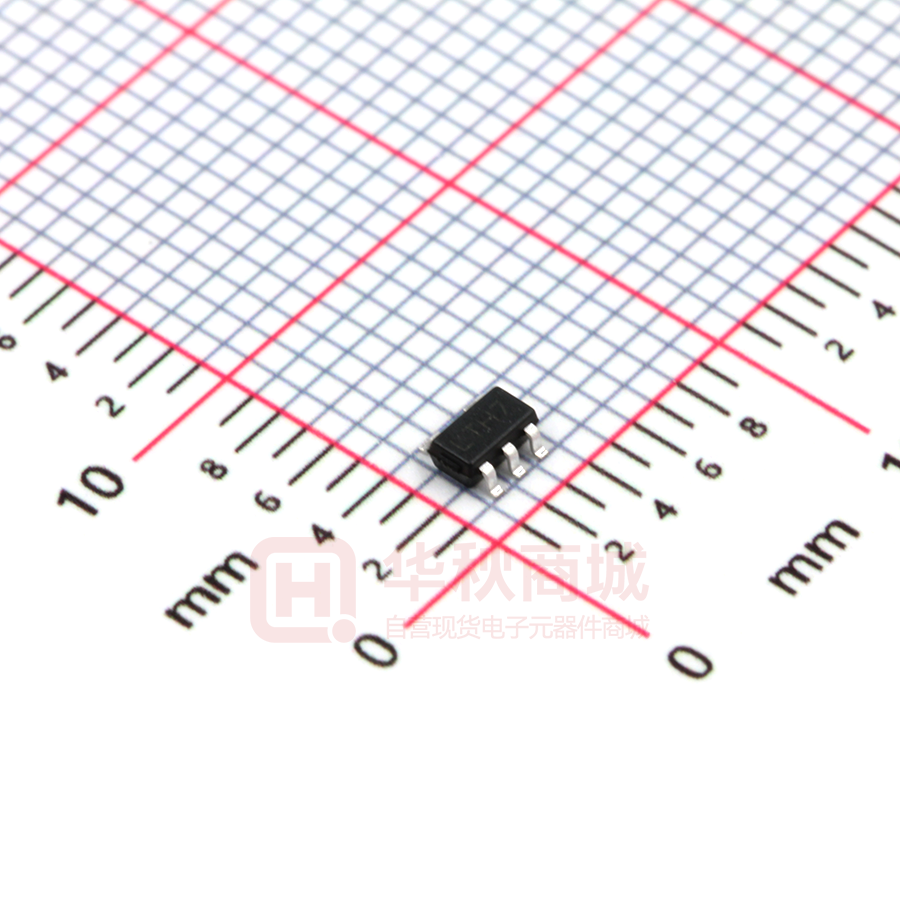

实物图: (实际芯片丝印打的是 LTH7)
芯片功能说明:
AD4054 是一款完整的单节锂离子电池采用恒定电流
/恒定电压线性充电器。它采用极小的 SOT-23-5 封装,
只需外接极少的外部元件,使得 AD4054 成为便携式
应用的理想选择。AD4054 可以适合 USB 电源和适
配器电源工作。
采用了内部 PMOSFET 架构,加上防倒充电路,所以
不需要外部隔离二极管。热反馈可对充电电流进行自
动调节,以便在大功率操作或高环境温度条件下对芯
片温度加以限制。充电电压固定与 4.2V,而充电电
流可通过一个电阻器进行外部设置。当充电电流在达
到最终浮充电压之后降至设定值 1/10 时,AD4054 将
自动终止充电循环。
当输入电压(交流适配器或 USB 电源)被拿掉时,
AD4054 自动进入一个低电流状态,将电池漏电流降
至 2uA 以下。AD4054 在有电源时也可至于停机模式,
已而将供电电流降至 25uA。AD4054 的其他特点包
括电池温度检测、欠压闭锁、自动再充电和两个用于
指示充电结束的 LED 状态引脚。
芯片功能主要特性:
高达 600mA 的可编程充电电流
无需 MOSFET、检测电阻器或隔离二极管
用于单节锂离子电池、采用 SOP 封装的完成线性充
电器
恒定电流/恒定电压操作,并具有可在无过热危险的
情况下实现充电速率最大化的热调节功能
精度达到±1%的 4.2V 预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
C/10 充电终止,灯灭
2.9V 涓流充电器件版本
软启动限制了浪涌电流
电池温度检测功能
待机模式下的供电电流为 25uA
无过压保护功能
注明:红色字体一定要认真看
电话:0755-82568882
传真:0755-82568886
82568883
芯片基本应用:
移动电话 PDA
MP3、MP4 播放器、蓝牙耳机、蓝牙音箱
数码相机
电子词典
GPS
便携式设备、各种充电器
完整的充电循环(480mAh 电池):
邮箱:idchip@indreamchip.com
网址:www.idchip.cn
公司地址:深圳市南山区西丽镇百旺信高科技工业区 A 区一栋
1
深圳市英锐芯电子科技有限公司
600mA 线性锂离子电池充电器 AD4054
结构框图
绝对最大额定值
输入电源电压(VCC):4.2~5.5V
PROG:-0.3~VCC+0.3V
BAT:-0.3~5V
——————
CHRG:-0.3~5V
BAT 短路持续时间:连续
BAT 引脚电流:600mA
PROG 引脚电流:600uA
最大结温:145℃
工作环境温度范围:-40℃~85℃
贮存温度范围:-65℃~125℃
引脚温度(焊接时间 10 秒):260℃
芯片订购信息
芯片型号
封装类型
AD4054
SOT 23-5
电话:0755-82568882
传真:0755-82568886
82568883
包装类型
最小包装数量
丝印
邮箱:idchip@indreamchip.com
网址:www.idchip.cn
公司地址:深圳市南山区西丽镇百旺信高科技工业区 A 区一栋
2
深圳市英锐芯电子科技有限公司
600mA 线性锂离子电池充电器 AD4054
电特性
凡表注●表示该指标适合整个工作温度范围,否则仅指 TA=25℃.VCC=5V,除非特别注明
符号
VCC
参数
条件
最小值 典型值 最大值
●
输入电源电压
充电模式,RPROG=1.2K
待机模式(充电终止)
停机模式(RPROG 未连接,
VCC
