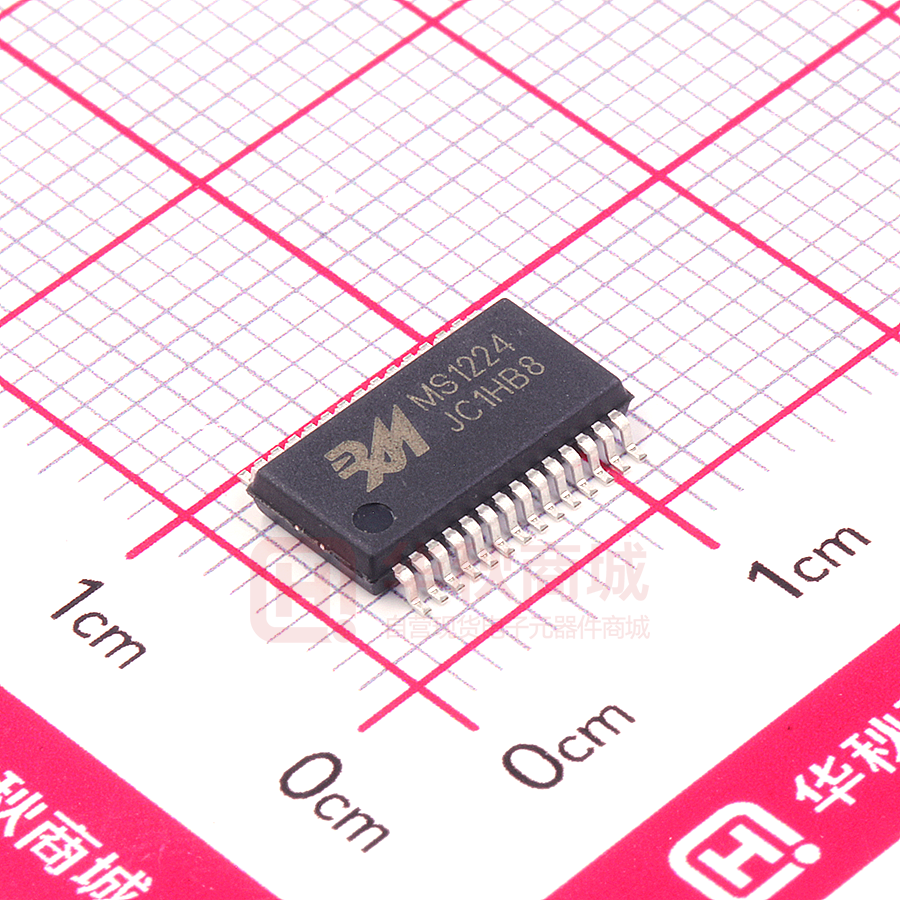

MS1224

MS1224

  • 厂商:

    RUIMENG(瑞盟科技)

  • 封装:

    SSOP28

  • 描述:

    10MHz 至 80MHz,10:1 LVDS 并串转换器①(串化器)/串并转换器②(解串器)

  • 数据手册
  • 价格&库存
MS1224 数据手册
MS1023/MS1224 10MHz 至 80MHz,10:1 LVDS 并串转换器①(串化器)/串并转换器②(解串器) 特征: 100Mbps 至 800Mbps 串行 LVDS 数据有效负载带宽在 10MHz 至 80MHz 的系统时钟之间 芯片功耗在 80MHz 输入时,小于 550mW(典型值) 使用同步模式可快速锁定时钟 锁定指示器 不需要外部单元提供 PLL 28 引脚 SSOP 封装 满足工业级温度要求,温度范围-40℃—85℃ 时钟可编程边沿触发 流向行引脚排序,易于 PCB 版图布局 应用: 无线基站 底板互连(Backplane Interconnect) 数字用户线接入复用器(DSLAM) 描述: MS1023 串化器和 MS1224 解串器由一对 10bits 并串/串并转换芯片,用于 LVDS 差分底板上传输和 接收 10MHz 至 80MHz 的并行字速率的串行数据。加载起始停止位后,转换为一个串行数据速率在 120Mbps 至 960Mbps 负载编码的输出。 上电时,这一对芯片可通过一个内部产生的 SYNC 样本信号同步模式或者解串器可同步到随机数据 来初始化。通过使用同步模式,解串器可在特定的、更短的时间参数内建立锁定。 当没有数据传输要求,设备可被设定并进入到掉电模式。另外,一种模式可以通过设置输出脚为高 阻态以避免 PLL 失锁。 MS1023 和 MS1224 具有工作周围空气温度范围为-40℃至 85℃的特征。 ① ② 并串转换器,在这里简称串化器,除特殊说明外。 串并转换器,在这里简称解串器;除特殊说明外。 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号:1.1 2013.08.12 共20页 第1页 MS1023/MS1224 模块框图: MS1023 MS1224 10 DIN 输 入 锁 存 TCLK_R/F TCLK (10 MHz to 80 MHz) 并 串 转 换 时钟/控制 PLL A+ Y+ A− Y− 10 串 并 转 换 DEN PLL DOUT 输 出 锁 存 REFCLK REN LOCK 时钟/控制 SYNC1 RCLK_R/F 时钟恢复 SYNC2 RCLK 芯片引脚图: SYNC1 1 28 DVCC AGND 1 28 ROUT0 SYNC2 2 27 DVCC RCLK_R/F 2 27 ROUT1 DIN0 3 26 AVCC REFCLK 3 26 ROUT2 DIN1 4 25 AGND AVCC 4 25 ROUT3 DIN2 5 24 PWRDN RI+ 5 24 ROUT4 DIN3 6 23 AGND RI− 6 23 DVCC DIN4 7 22 DO+ PWRDN 7 22 DGND DIN5 8 21 DO− REN 8 21 DVCC DIN6 9 20 AGND RCLK 9 20 DGND DIN7 10 19 DEN LOCK 10 19 ROUT5 DIN8 11 18 AGND AVCC 11 18 ROUT6 DIN9 12 17 AVCC AGND 12 17 ROUT7 TCLK_R/F 13 16 DGND AGND 13 16 ROUT8 TCLK 14 15 DGND DGND 14 15 ROUT9 功能描述: MS1023 和 MS1224 是一对 10 位串化/解串器芯片,为在 10MHz 至 80MHz 通过差分背板或双绞线 (UTP)传输数据而设计。这一对芯片有五种工作状态:初始化模式、同步模式、数据传输模式、掉 电模式及高阻传输模式。下面将分节描述每一个工作状态。 初始化模式: 在数据传输启动前,设备的初始化都必须进行。初始化涉及串化器的同步和解串器的 PLL 锁定本地 时钟。 当 Vcc 加到串化器或解串器上,输出响应进入高阻态,同时在芯片内电源电路使内部电路失去功能。 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号:1.1 2013.08.12 共20页 第2页 MS1023/MS1224 当 Vcc 达到 2.45V,任意设备中 PLL 开始锁定本地时钟。对于串化器,本地时钟是传输时钟(TCLK) 提供一个外部时钟源。对于解串器,本地时钟必须对应 REFCLK 脚的输入。当 PLL 锁定到 TCLK, 串化器输出保持高阻态。 同步模式: 为了接收有效数据,解串器的 PLL 必须同步到串化器。同步可通过以下两种方式完成:  快速同步:串化器有能力发送特殊的 SYNC 样本信号——6 个 1 和 6 个 0 组成,其值转换由输 入时钟速率决定。SYNC 样本传输使能解串器,在一个确定的时间帧内锁定到串化器信号上 。 SYNC 样本信号传输与否由串化器的 SYNC1 和 SYNC2 输入选通决定。当连续收到有效的 SYNC1 或 SYNC2 脉冲(时间宽度超过 6 个时钟周期) ,SYNC 样本信号将会发送。 当解串器在 LVDS 输入上探测到边沿传输,它将尝试锁定到内嵌的时钟信息。解串器 LOCK 输出保 持高,同时 PLL 锁定输入数据或来自串化器的 SYNC 样本信号。当解串器锁定到 LVDS 数据,LOCK 输出变低。当 LOCK 为低,解串器输出开始恢复输入的 LVDS 数据。一种方法是将解串器 LOCK 直 接连接 SYNC1 或 SYNC2。  随机锁定同步:解串器可从数据流中获取时钟,而不需要串化器发送特殊的同步模式信号。这 允许 MS1224 工作在开环应用中。很重要的是——解串器有能力在运行电路中支持热插拔。在 开环或热插拔情况下,要求假定数据流在本质上是随机的。因此,由于锁定时间变量通过数据 流特征,故准确的时间是不可能预知的。当解串器启动,在随机锁定时间上首先要约束的是输 入数据与 REFCLK 之间的初始相位。 数据流中的数据同样影响锁定时间,如果一个特殊的模式是重复性的,解串器可能进入错误的锁定 ——把输入数据模式误认为起始/终止位。这被认为是重复性多级传输(RMT);见图 1 的 RMT 示 例。当超过一个低-高电平转换传输每一个时钟,连续多个周期发生,将形成 RMT。在最坏情况中, 解串器可能锁定数据模式而不是时钟。解串器中包含电路——检测可能存在的错误时钟。通过检测, 电路防止 LOCK (输出)变为动态,直到潜在的错误时钟改变。观察到 RMT 模式仅仅影响到解串 器锁定时间,同时一旦解串器锁定,RMT 模式不会影响解串器状态(即使每个周期相同数据边界发 生 )。 解 串 器 不 会 进 入 锁 定 直 到 它 在 同 一 位 置 找 到 一 个 特 殊 的 / 四 个 连 续 时 钟 的 数 据 边 界 (STOP/START bits)。 解串器保持锁定直到它连续四个时钟周期不能检测相同的数据边界(STOP/START bits)。然后,解 串器解除锁定和寻找新的数据边界(STOP/START bits)。在同步缺失的情况下, LOCK 输出置高电 平,输出(包括 RCLK)进入高阻态。用户系统应监控 LOCK 脚以防同步缺失。当检测到锁定缺失, 如果在特殊的时间内复位锁定是达不到的,可发送要求重新同步的 SYNC 样本信号。然而,解串器 可以锁定随机数据(前面已提及)。 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号:1.1 2013.08.12 共20页 第3页 MS1023/MS1224 DIN0恒为低,DIN1恒为高 Stop Start Bit Bit Stop Start Bit Bit DIN0 DIN1 DIN4恒为低,DIN5恒为高 Stop Start Bit Bit Stop Start Bit Bit DIN4 DIN5 DIN8恒为低,DIN9恒为高 Stop Start Bit Bit Stop Start Bit Bit DIN8 DIN9 图 1.RMT 模式示例 数据传输模式: 在初始化和同步完成之后,串化器从 DIN0-DIN9 输入口接收并行数据。串化器使用时钟输入来锁定 — 输入数据。TCLK_R/F引脚选择边沿过滤输入数据。如果任一个 SYNC 输入为高超过 6 个 TCLK 周 期,DIN0-DIN9 数据会在选择的时钟边沿上被忽略及 1026 个时钟周期的 SYNC 样本信号会被发送。 在决定了使用的时钟边沿之后,一个起始位和停止位嵌入到每一帧数据的寄存器中。起始位恒为高, 停止位恒为低。在串行数据流中,起始停止位作为嵌入时钟信息。 在串化器传输串行数据的同时,内嵌时钟位(10+2bits)通过在 TCLK 的 12 倍频上输出串行数据。 比如,如果 TCLK 为 80MHz,串行速率为 80×12 = 960Mbps。由于仅有 10 位输入数据,有效数据 速率应为 10 倍于 TCLK 频率。例如,如果时钟为 80MHz,有效数据速率为 80×10 = 800Mbps。而 提供 TCLK 的数据源要求在 10MHz 至 80MHz 之间。 串化器输出(DO  )可以驱动点对点连接或有限复合点或复合压降底板。当使能脚(DEN)为高, PWRDN 为高,SYNC1 及 SYNC2 为低时,输出正常数据。当 DEN 被置低时,串化器输出高阻态。 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号:1.1 2013.08.12 共20页 第4页 MS1023/MS1224 一旦解串器同步到串化器, LOCK 脚输出低。解串器锁定到嵌入时钟,同时使用该时钟恢复被串化 的数据。ROUT 数据在 LOCK 低时有效,因此 ROUT0-ROUT9 有效。ROUT0-ROUT9 使用 RCLK — 边沿过滤。特殊的 RCLK 极性将由 RCLK_R/F输入决定。在 80MHz 时钟时,ROUT0-ROUT9 、LOCK 、 RCLK 输出可以驱动三端 CMOS 输入门(三个引脚接电容总和 15pF)。 掉电模式: 当没有输入传输需求,可以使用掉电模式。串化器和解串器使用掉电状态是一种低功耗的睡眠模式, 可以减小功耗。当 PWRDN 和 DEN 被置低时,解串器进入掉电模式。当 PWRDN 为低时,串化器进 入掉电模式。在掉电模式下,锁相环和输出进入高阻状态,这使得负载电流和减少供应电流到微安 级(uA 级)。要退出掉电模式,你必须驱动 PWRDN 为高。 在串化器和解串器之间的有效数据交换恢复之前,必须再次初始化和再次同步相互连接的设备。串 化器的初始化耗时 1026 个 TCLK 周期。解串器初始化,同时直至锁定到 LVDS 时钟发生将驱动 LOCK 为高。 高阻模式: 当 DEN 被置低时,串化器进入高阻模式。这将使所有输出脚( DO+和 DO-)进入高阻状态。当驱 动 DEN 为高,串化器恢复到先前的状态,同时其他所有控制引脚保持静态( SYNC1,SYNC2, PWRDN , TCLK _ R / F )。当 REN 脚被置低时,解串器进入高阻模式。相应地,接收芯片的输出脚 (ROUT0-ROUT9)和 RCLK 进入高阻状态。 LOCK 保持活动,用来跟踪 PLL 的状态。 输入 输出 PWRDN REB ROUT(0:9)(1) LOCK H H Z H Z H H Active L Active L × Z Z Z H L Z Active Z (2) RCLK(1)(3) 表 1.串并转换器真值表 (1)当 LOCK 置高,ROUT 和 RCLK 为不定态; (2) LOCK 输出反映解串器处理输入数据流的状态; (3)RCLK 为 Active 表明 RCLK 在工作,如果解串器锁定。RCLK 时序上表明到输出由 RCLK _ R / F 决 定。 MS1224 偏置故障保护 MS1224 有±50mV 的输入阈值灵敏度。这在 MS1224 允许更大的差分噪声极限输入。然而,在接收 器输入没有被动态地驱动的情况下,MS1224 增加的灵敏度可能把噪声当作输入信号并且引起无法 预料的锁定。这种情况可能在输入线悬空时发生。MS1224 有片上故障保护电路驱动输入和 LOCK 信 号为高(高电平,简称高) 。故障保护电路的响应时间取决于内部连接电路特征。 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号:1.1 2013.08.12 共20页 第5页 MS1023/MS1224 引脚功能 引脚 名称 功能描述 18, 20, 23, 25 AGND 模拟电路地(用于 PLL 和模拟电路) 17, 26 AVCC 模拟电路电源供应(用于 PLL 和模拟电路) 19 DEN LVTTL 逻辑输入。低时使能 LVDS 串行输出高阻状态,高时使能输出 串行数据 15, 16 DGND 数字电路地 3-12 DIN0 -DIN9 并行 LVTTL 数字输入 21 DO− LVDS 差分输出反向端 22 DO+ LVDS 差分输出正向端 27, 28 DVCC 数字电路电源供应 24 PWRDN LVTTL 逻辑输入。设定为低时会关掉 PLL 并输出高阻态,让设备进入 低功耗模式。 1, 2 SYNC1, SYNC2 SYNC1 和 SYNC2 为或关系的 LVTTL 逻辑输入。当其中至少一个脚被 置高长达 6 个 TCLK 周期,串化器初始化至少 1026 个 SYNC 样本的传 输过程。如果 1026 个 SYNC 样本发送完成后 SYNC 继续为高,那么数 据传输直到 SYNC 为低;且当 SYNC 保持超过 6 个周期,将会再次发 送 1026 个 SYNC 样本。 13 TCLK _ R / F LVTTL 逻辑输入。低时选择忽略 TCLK 的下降沿数据;高时选择忽略 TCLK 上升沿数据。 14 TCLK LVTTL 电平参考时钟输入。MS1023 可接收 10MHz 至 80MHz 时钟。 TCLK 忽略并行数据到输入锁存,同时为 PLL 提供参考频率。 1, 12, 13 AGND 模拟电路地(用于 PLL 和模拟电路) 4, 11 AVCC 模拟电路电源供应(用于 PLL 和模拟电路) 14, 20, 22 DGND 数字电路地 21, 23 DVCC 数字电路电源供应 10 LOCK LVTTL 输出, LOCK 变低, 当解串器的 PLL 锁定到嵌入时钟边沿 7 PWRDN LVTTL 逻辑输入,低时关掉 PLL,使输出高阻态,并进入低功耗模式。 Serializer Deserializer 要达到掉电模式,此脚置低至少 16ns。 PWRDN 一直为低,设备将进入 掉电模式。 2 RCLK _ R / F LVTTL 逻辑输入,低时选择 RCLK 下降沿数据过滤;高时选择 RCLK 上升沿数据过滤 9 RCLK LVTTL 输出恢复时钟,RCLK 可过滤 ROUTX 3 REFCLK LVTTL 输入,为 PLL 提供 REFCLK 信号 8 REN LVTTL 逻辑输入,低时使 ROUT0 -ROUT9 和 RCLK 进入高阻态 5 RI+ 串行数据输入,正向 LVDS 差分输入 6 RI− 串行数据输入,反向 LVDS 差分输入 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号:1.1 2013.08.12 共20页 第6页 MS1023/MS1224 28-24, 19-15 ROUT0-ROUT9 并行 LVTTL 数据输出 绝对最大值比例 单位 Vcc -3.0V 至 4V LVTTL 输入电压 -0.3V 至(Vcc+0.3V LVTTL 输出电压 -0.3V 至(Vcc+0.3V LVDS 接收输入电压 -0.3V 至 3.9V LVDS 驱动输出电压 -0.3V 至 3.9V LVDS 输出短路持续时间 10ms ESD 常量(HBM) 最大 6KV ESD 常量(MM) 最大 200V 节点温度 150℃ 存储温度 -65℃至 150℃ 最大功耗(TA=25℃) 1.27W 功耗温度特性 10.3mw/℃在 25℃时 建议工作条件 最小值 典型值 最大值 单位 Vcc 电源电压 3 3.3 3.6 V 接收输入电压范围 0 2.4 V Vcm 接收输入一般模式范围 VID/2 2.4-(VID/2) 噪声源电压 Ta 常温工作温度 杭州瑞盟科技有限公司 Http:www.relmon.com 100 -40 25 mVpp ℃ 版本号:1.1 2013.08.12 共20页 第7页 MS1023/MS1224 电学特征 参数 测试条件 最小值 典型值 最大值 单位 Serializer LVCMOS/LVTTL DC VIH(高电平输入电压) 2 Vcc V VIL(低电平输入电压) GND 0.8 V −0.86 −1.5 V ±100 200 uA VCL(输入坡度电压) ICL=−18mA IIN(输入电流) VIN=0V 或 3.6V −200 Deserializer LVCMOS/LVTTL DC VIH 高电平输入 2 VCC V VIL 低电平输入 GND 0.8 V -1.5 V 200 uA VCL 爬坡电压输入 ICL=−18mA IIN 输入电流 VIN=0Vor3.6V -200 VOH 高电平输出 IOH=−5mA 2.2 3 VCC V VOL 低电平输出 IOL=5mA GND 0.25 0.5 V IOS 输出短路电流 VOUT =0V −15 −47 −85 mA IOZ 高阻输出电流 PWRDN /REN=0.8V, -10 ±1 10 uA 350 450 -0.62 VOUT =0VorVcc Serializer LVDS DC VOD 差分输出 RL=27Ω, 见图 2 ΔVOD 差分输出抖动 VOS 偏置电压 1.1 ΔVOS 偏置电压抖动 IOS 短路输出电流 DO=0V, DINx=high, mV 35 mV 1.2 1.3 V 4.8 35 mV −10 −90 mA PWRDN /DEN=2.4V IOZ 高阻输出电流 PWRDN /DEN=0.8V DO=0v or VCC −10 ±1 10 uA IOX 掉电输出电流 VCC=0V, DO=0 or 3.6V −20 ±1 25 uA 1±20% pF 50 mV CO 输出单端电容 Deserializer LVDS DC VTH 差分阈值高电压 VCM=1.1V VTL 差分阈值低电压 IIN 输入电流 −50 mV VIN=2.4V,Vcc=3.6 or 0 −10 ±1 15 VIN=0V,Vcc=3.6 or 0V −10 ±0.05 10 CI 输入单端电容 0.5±20% uA pF Serializer Supply Current ICCD-串化器供电电流最坏情况 ICCXD-输入电流 RL=27Ω, 见图 5 f=10MHz 20 25 f=80MHz 65 80 200 500 uA 15 35 mA PWRDN =0.8V mA Deserializer Supply Current ICCR-解串器供电电流最坏情况 杭州瑞盟科技有限公司 Http:www.relmon.com CL=15pF, f=10MHz 版本号:1.1 2013.08.12 共20页 第8页 MS1023/MS1224 见图 5 ICCXR-解串器掉电模式供电电流 f=80MHz PWRDN =0.8, REN=0.8V 90 105 0.36 1 mA VODIN-mV 图 2.典型 VOD 曲线 串化器中 TCLK 的时序要求 参数 测试条件 最小 典型 最大 单位 tTCP-时钟周期 15.15 T 100 ns tTCIH-时钟高电平占空比 0.4T 0.5T 0.6T ns tTCIL-时钟低电平占空比 0.4T 0.5T 0.6T ns 3 6 ns 150 ps +100 ppm tt(CLK) -TCLK 边沿时长 tJIT-TCLK 输入抖动 Ft-频率容差 杭州瑞盟科技有限公司 Http:www.relmon.com 见图 19 −100 版本号:1.1 2013.08.12 共20页 第9页 MS1023/MS1224 串化器转换特征 说明:使用前面提出的工作条件(除给出的测试条件以外) 参数 测试条件 tTLH(L) -上升沿转换时间 tLTH(L) -下降沿转换时间 RL=27Ω, CL=10pF to GND, 见图 6 tsu(DI)-数据建立时间 见图 9 tsu(DI)-数据保持时间 td(HZ)-高-高阻延时 最小 典型 最大 单位 0.2 0.4 ns 0.25 0.4 ns 0.5 ns 4 ns 2.5 5 2.5 5 td(ZH) -高-高阻-高延时 5 10 td(ZL) -高-高阻-低延时 6.5 10 td(LZ)-低-高阻延时 tw(SPW)-SYNC 脉冲持续时间 RL=27Ω, CL=10pF to GND, 见图 10 见图 12 t(PLD) -串化器 PLL 锁定时间 td(S)-串化器延时 见图 13 tDJIT-绝对抖动幅度 RL=27Ω, CL=10pF to GND ns 6×tTCP ns 1026×tTCP ns tTCP+1 tTCP+2 tTCP+3 ns 230 ps 150 tRJIT-随机抖动幅度 RL=27Ω, CL=10pF to GND 10 9 ps 最小 典型 最大 单位 15.15 T 100 ns 30% 50% 70% 3 6 ns +100 ppm 解串器中 REFCLK 时序要求 说明:使用前面提出的工作条件(除给出的测试条件以外) 参数 tRFCP 测试条件 -REFCLK 周期 tRFDC-REFCLK 占空比 tt(RF)-REFCLK 边沿时长 Ft-频率容差 杭州瑞盟科技有限公司 Http:www.relmon.com −100 版本号:1.1 2013.08.12 共20页 第10页 MS1023/MS1224 解串器转换特征 参数 测试条件 引脚/频率 最小 t(RCP)-接收器输出时钟 周期 t(RCP)= t(TCP) 见图 13 RCLK 15.15 tTLH(C)-低-高转换时间 CL=15pF, 见图 7 ROUT0-ROUT9, LOCK ,RCLK 室温,3.3V 10MHz 1.75×t(RCP) +4.2 1.75×t(RCP) +12.6 80MHz 1.75×t(RCP) +7.4 1.75×t(RCP) +9.7 RCLK10MHz 0.4×t(RCP) 0.5×t(RCP) RCLK80MHz 0.4×t(RCP) 0.5×t(RCP) 10MHz -0.4×t(RCP) -0.5×t(RCP) 80MHz -0.4×t(RCP) -0.5×t(RCP) 40% 50% 60% ns 6.5 8 ns td(LZ)-低-高阻延时 4.7 8 td(HR) -高阻-高延时 5.3 8 td(ZL) -高阻-低延时 4.7 8 tTHL(C)-高-低转换时间 td(D)-解串器延时,见图 14 t(ROS)-在 RCLK 之前 ROUTx 数据有效 见图 15 t(ROH) - 在 RCLK 之后 ROUTx 数据有效 t(RDC)-时钟占空比 td(HZ)-高-高阻延时 t(DSR1)-解串器 PLL 锁存 时间 见图 16 见图 17, 见图 18 ROUT0-ROUT9 典型 最大 单位 100 ns 1.2 2.5 ns 1.1 2.5 ns 10MHz 850×tRFCP 80MHz 850×tRFCP t(DSR2)-解串器 PLL 锁存 时间 10MHz 2 80MHz 0.303 td(ZHLK) -高阻-高延时(启 动) LOCK 3 tRNM-解串器噪声极限 杭州瑞盟科技有限公司 Http:www.relmon.com 见图 19 10MHz 3680 80MHz 540 ns us ns ps 版本号:1.1 2013.08.12 共20页 第11页 MS1023/MS1224 图 3 最坏情况串化器 ICC 测试模式 SUPPLY CURRENT VS TCLK FREQUENCY 60 66MHz, 48.88mA 50 40 30 20 10MHz, 14.732mA 10 0 0 20 40 60 80 TCLK Frequency -MHz 图 4.电流与时钟关系图 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号:1.1 2013.08.12 共20页 第12页 MS1023/MS1224 图 5.最坏情况解串器 ICC 测试模式 图 6.串化器 LVDS 输出负载和传输时间 CMOS/TTL Output Deserializer tTLH(C) 15 pF tTHL(C) 80% 20% 80% 20% 图 7.解串器 CMOS/TTL Output Load and Transition Times 图 8.串化器输入时钟传输时间 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号:1.1 2013.08.12 共20页 第13页 MS1023/MS1224 图 9.串化器建立/保持时间 图 10.串化器高阻态测试电路和时序 图 11.串化器 PLL 锁定时间和 PWRDN 高阻态延时 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号:1.1 2013.08.12 共20页 第14页 MS1023/MS1224 图 12.SYNC 时序延时 图 13.串化器延时 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号:1.1 2013.08.12 共20页 第15页 MS1023/MS1224 Start Bit Stop Start Bit Bit DO0-DO9 SYMOL N-1 DO0-DO9 SYMOL N Stop Start Bit Bit DO0-DO9 SYMOL N Stop Bit RI tDD RCLK TCLK_R/F=high ROUT ROUT0-ROUT9 SYMBOL N-1 ROUT0-ROUT9 SYMBOL N ROUT0-ROUT9 SYMBOL N+1 图 14.解串器延时 图 15.解串器数据有效输出时序 7V, 开环 VOH REN 500Ω Scope 1.5V 1.5V VOL td(LZ) 450Ω VOL+0.5V 50欧姆 td(ZL) VOL+0.5V VOL ROUT[0:9] td(HZ) td(HZ) VOH VOH-0.5V VOH-0.5V 图 16.解串器高阻态测试电路及时序 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号:1.1 2013.08.12 共20页 第16页 MS1023/MS1224 图 17.解串器 PLL 锁定时序及 PWRDN 不定态延时 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号:1.1 2013.08.12 共20页 第17页 MS1023/MS1224 3.6V VCC 3V 0V PWRDN 0.8V REFCLK t(DSR2) DATA 1.2V Not important RI± 1V SYNC Patterns LOCK 3-State td(ZH) or td(ZL) td(HZ) or td(LZ) 3-State 3-State ROUT[9:0] SYNC Symbol or DIN[9:0] RCLK 3-State 3-State REN 图 18.解串器 PLL 在同步过程的锁定时间 1.2V VTH VTL RI± 1V tDJIT tDJIT tRNM tRNM tSW 图 19.接收机 LVDS 输入边界采样 说明: tSW: Setup and Hold Time (Internal Data Sampling Window) tDJIT: Serializer Output Bit Position Jitter That Results From Jitter on TCLK tRNM: Receiver Noise Margin Time 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号:1.1 2013.08.12 共20页 第18页 MS1023/MS1224 D O+ RL 10 DIN Parallel to Serial D O− >TCLK 说明:VOD=(DO+)−(DO−), 即差分输出信号 图 20.VOD 输出图 设备启动过程 图 21 表明了 PWRDNB 将在串化器和解串器中保持逻辑 0 直到电源供电达到至少 3V。 图 21.设备启动 芯片应用 图 22.单终端点对点连接 图 23.多路连接配置 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号:1.1 2013.08.12 共20页 第19页 MS1023/MS1224 封装外形图 杭州瑞盟科技有限公司 Http:www.relmon.com 版本号:1.1 2013.08.12 共20页 第20页
