瑞盟科技
MS1192
HBS 家庭总线驱动和接收芯片
描述
MS1192 是适用于 HBS 总线规范(日本电子工业协会)的
适配器芯片具备发送接收数据的功能。在发送接收单元中采
用 AMI 编码方式、可使用双绞线进行互联、信号传输采用差
分方式。
芯片采用单电源 5V 供电,并且内部集成了输出三极管
以减少外围电路所需器件数量。
一般主要用于电话及相关设备、安全装置、AV 设备、
空调设备等。
主要特点
脉冲变压器置换;
高可靠性;
可在 5V 单个电源下工作;
低成本;
外接零件少、设计简单;
适用波特率 10k 以下等.
产品规格分类
应用
产 品
封 装 形 式
打印名称
MS1192

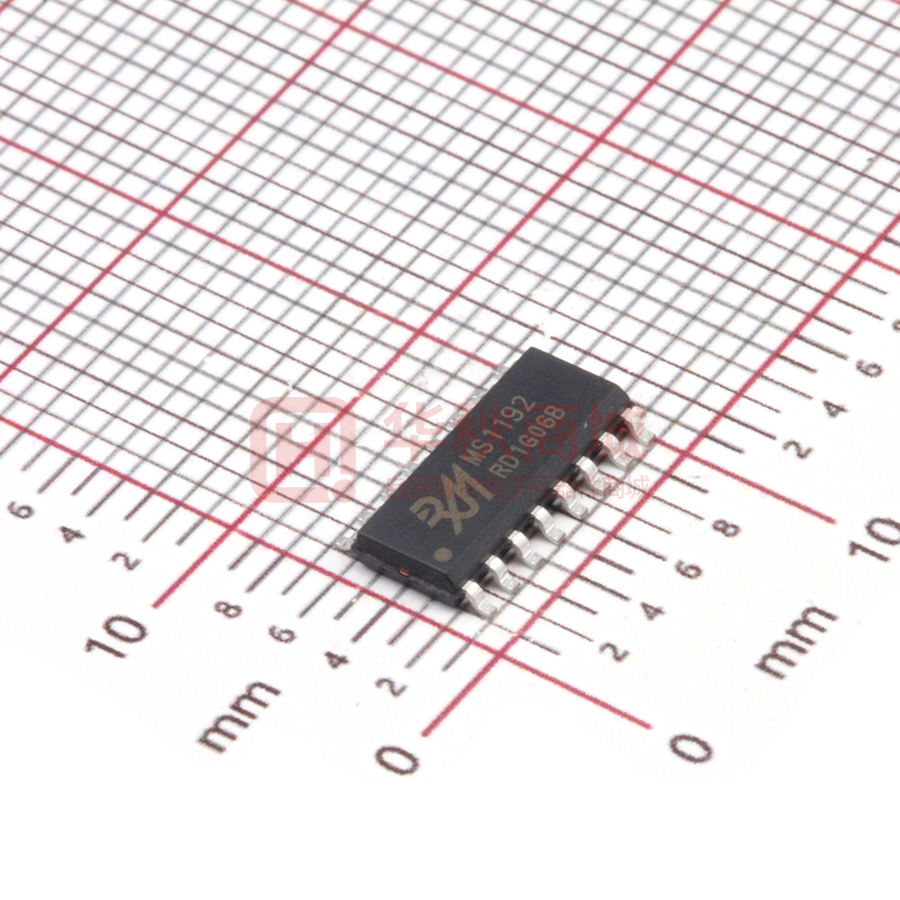

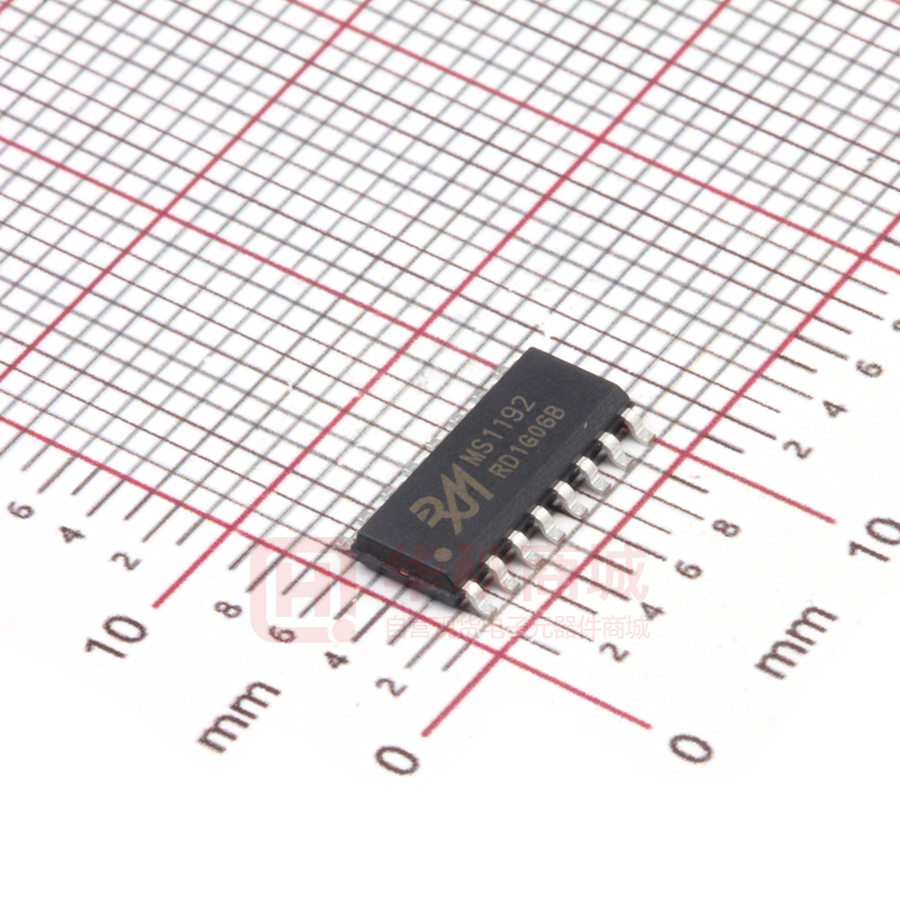

SOP16
MS1192
电话及相关设备
空调设备
安全设备
AV 装置
内部框图
杭州瑞盟科技有限公司
Http://www.relmon.com
版本号:1.0 2017.06.09
共7页 第1页
瑞盟科技
MS1192
极限参数
参
数
符 号
参
数
范
围
单位
供电电压
Vcc MAX
-0.3~7
V
工作电压
Vccop
4.5-5.5
V
推荐工作电压范围
Vccop2
4.75-5.75
V
极限功耗
PD
450
mW
工作温度
Topr
-20~70
C
存储温度
Tstg
-40~125
C
高压输入范围(Vin)
Vinop
8-40
V
电气参数
参
数
符 号
供电电流 1
Icco
供电电流 2
Iccon
测
试
条
件
最小值 典型值 最大值
单位
无信号输入(Pin 5=”
H”)
8
mA
传输模式下
75
13
mA
FL=10KHz,RL=36Ω
发送模块输出电压
Vto
包括 pin 9 和 pin 10
3.8
4.2
4.6
发送模块波形对称性
Vtr
Vto1/Vto2
0.75
1.0
1.25
输入灵敏度
Vrs
0.65
0.75
0.85
抗噪声能力
Vrn
输入对输出无干扰电平
0.55
输入电阻
Rin
包括 pin 15 和 pin 16
25
传输延迟时间
Td1
时序图标注
0.5
us
传输延迟时间
Td2
时序图标注
0.7
us
传输延迟时间
Td3
时序图标注
1.2
us
传输延迟时间
Td4
时序图标注
1.8
us
接受模块输出高电压
Vroh
接受模块输出低电压
Vrol
输入高电平电压
Vlih
输入低电平电压
Vlil
输入高电平电流
Ilih
输入低电平电流
Ilil
增压高电平
Vbr
杭州瑞盟科技有限公司
Http://www.relmon.com
Vp-p
Vp-p
Vp-p
36
46
4.5
kΩ
V
0.5
2.4
V
V
0.6
V
Vdatain=2.4V
10
uA
Vdatain=0.4V
-300
uA
7.6
8.5
V
版本号:1.0 2017.06.09
共7页 第2页
瑞盟科技
MS1192
管脚排列图
管脚描述
管脚号
管 脚 名 称
I/O
管
1
Reception DATA
OUT
O
接受模块输出端口
2
Vin
I
外部高压输入脚
Boost capacitor
--
外接 0.1uF 电容,内部增压电路端
--
外接 0.1uF 电容,内部增压电路端
3
脚
描
述
pin
Boost capacitor
4
pin
5
RESET
I
发送模块使能
6
DATA IN
I
发送模块输入
7
out (b)
O
发送模块输出(需要外接三极管时用)
8
out (a)
O
发送模块输出(需要外接三极管时用)
9
OUT (A)
O
发送模块输出
10
OUT (B)
O
发送模块输出
11
VCC
--
电源
12
COLLECTOR (b)
O
内部三极管集电极
13
GND
--
地
14
COLLECTOR (a)
O
内部三极管集电极
15
IN (2)
I
接受模块输入
16
IN (1)
I
接受模块输入
杭州瑞盟科技有限公司
Http://www.relmon.com
版本号:1.0 2017.06.09
共7页 第3页
瑞盟科技
MS1192
典型应用电路图
1.采用内部三极管
DATA OUT
IN(1)
Vin
IN(2)
BOOST1
COLL(a)
BOOST2
GND
33K
0.02u
33K
0.02u
1
0.1u
RESET
1
COLL(b)
DATA IN
VCC
OUT(b)
OUTB
OUT(a)
OUTA
DATA OUT
IN(1)
Vin
IN(2)
5V
10u
10u
HBS(B)
HBS(A)
2.采用外部三极管驱动
BOOST1
COLL(a)
BOOST2
GND
33K
0.02u
33K
0.02u
1
0.1u
RESET
杭州瑞盟科技有限公司
Http://www.relmon.com
1
COLL(b)
DATA IN
VCC
OUT(b)
OUTB
OUT(a)
OUTA
5V
10u
10u
HBS(B)
HBS(A)
版本号:1.0 2017.06.09
共7页 第4页
瑞盟科技
MS1192
时序图
杭州瑞盟科技有限公司
Http://www.relmon.com
版本号:1.0 2017.06.09
共7页 第5页
瑞盟科技
MS1192
封装外形图
SOP16
UNIT: mm
Symbol
Dimension In Millimeters
Dimension In Millimeters
Min
Max
Min
Max
A
1.350
1.750
0.053
0.069
A1
0.100
0.250
0.004
0.010
A2
1.350
1.550
0.053
0.061
b
0.330
0.510
0.013
0.020
c
0.170
0.250
0.007
0.010
D
9.800
10.200
0.386
0.402
E
3.800
4.000
0.150
0.157
E1
5.800
6.200
0.228
0.244
e
1.270(BSC)
0.050(BSC)
L
0.400
1.270
0.016
0.050
θ
0°
8°
0°
8°
杭州瑞盟科技有限公司
Http://www.relmon.com
版本号:1.0 2017.06.09
共7页 第6页
瑞盟科技
MS1192
MOS电路操作注意事项:
静电在很多地方都会产生,采取下面的预防措施,可以有效防止MOS电路由于受静电放电影
响而引起的损坏:
操作人员要通过防静电腕带接地。
设备外壳必须接地。
装配过程中使用的工具必须接地。
必须采用导体包装或抗静电材料包装或运输。
杭州瑞盟科技有限公司
Http://www.relmon.com
版本号:1.0 2017.06.09
共7页 第7页
