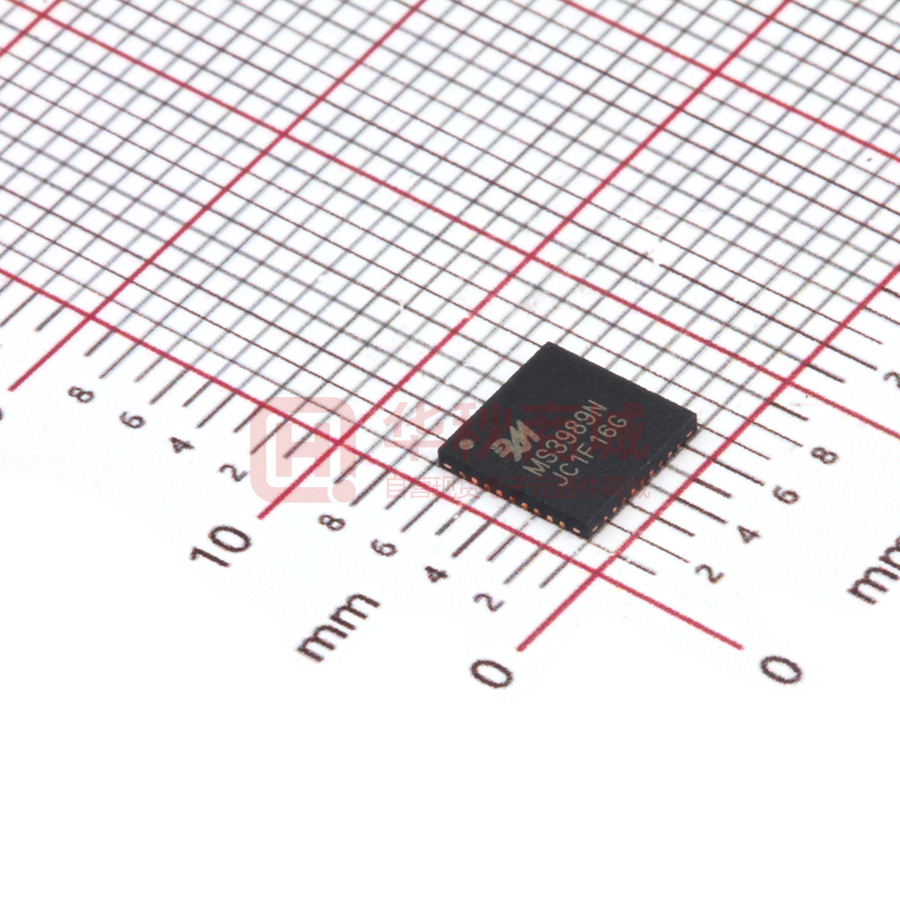

MS3989N

瑞盟科技 MS3989/3989N 高压 36V 四通道 DMOS 全桥驱动 描述 MS3989/MS3989N 是一款四通道 DMOS 全桥驱动 器，可以驱动两个步进电机或者四个直流电机。每个全桥 的驱动电流在 36V 电源下可以工作到 1.2A。 MS3989/MS3989N 集成了固定关断时间的 PWM 电流校正器， 以及一个 2bit 的非线性 DACs（数模转换器），可以工作在 全步进，半步进，四分之一步进，正转，反转以及待机模 式。PWM 电流校正器使用混合衰减模式，可以减小音频电机 噪声，提高步进精度以及降低功耗。芯片还内置内部同步 整流控制电路以降低 PWM 工作时的功耗。 芯片集成的保护电路有热关断迟滞，低压关断保护 （UVLO）以及翻转电流保护，因此可以不需要特定的电 源启动次序 主要特点 ■ 36V 输出 ■ 四通道全桥 ■ 双步进电机驱动 应用 ■ 大电流输出 ● 安防监控 ■ ３.３Ｖ和５Ｖ逻辑 ● 舞台灯 ■ 同步整流 ● 玩具 ■ 内置ＵＶＬＯ ● 机器人技术 ■ 过热保护 ● 医疗设备 ■ 翻转保护 产品规格分类 产 品 封 装 形 式 打印名称 MS3989 TQFP48 MS3989 MS3989N QFN36 MS3989N 杭州瑞盟科技有限公司 Http://www.relmon.com 版本号：1.4 2019.03.27 共15页 第1页 瑞盟科技 MS3989/3989N 内部框图 图 1 MS3989/3989N 内部框图 杭州瑞盟科技有限公司 Http://www.relmon.com 版本号：1.4 2019.03.27 共15页 第2页 瑞盟科技 MS3989/3989N 极限参数(无其他说明，T=25℃） 参数 名称 负载电压 VBB 条件 范围 单位 -0.5~36 V 38 V -0.4~7 V 1.2 A 2.8 A Vin -0.3~7 V Vsensex 0.5 V 2.5 V VREFX 2.5 V 工作温度 TA -40~100 ℃ 结温 TJmax 150 ℃ 储存温度 Tstg -40~125 ℃ 调制脉宽 < 1us 逻辑电压 VDD 输出电流 IOUT 极限值与周期，温度，热累计等有关，在任 何应用环境下，注意电流不要超过标示值， 温度不要超过 150℃ 调制脉宽 < 1us 逻辑输入 电压范围 Sensex 脚电压 VREFx 脚 调制脉宽 < 1us 电压范围 杭州瑞盟科技有限公司 Http://www.relmon.com 版本号：1.4 2019.03.27 共15页 第3页 瑞盟科技 MS3989/3989N 电气参数(无其他说明，T=25℃，VCC=5V） 推荐工作环境：(如无其他说明测试条件 Ta=25℃，VBB=36V ) 参数 名称 驱动电源 测试条件 最小 标称 最大 单位 VBB 8.0 - 36 V 逻辑电源 VDD 3.0 - 5.5 V VDD 电流 IDD - 7 10 mA 输出电阻 RDS 源驱动，Iout=1.2A， - 700 800 mΩ （on） Tj=25 - 700 800 mΩ Iout=1.2A - - 1.2 V 漏驱动，Iout=1.2A， Tj=25 Vf，输出 输出泄露 IDSS 输出，Vout=0 to VBB -20 - 20 uA VBB 电流 IBB Iout=0mA，输出开启， - - 8 mA 0.7VDD - - V - - 0.3VDD V Iin -20
