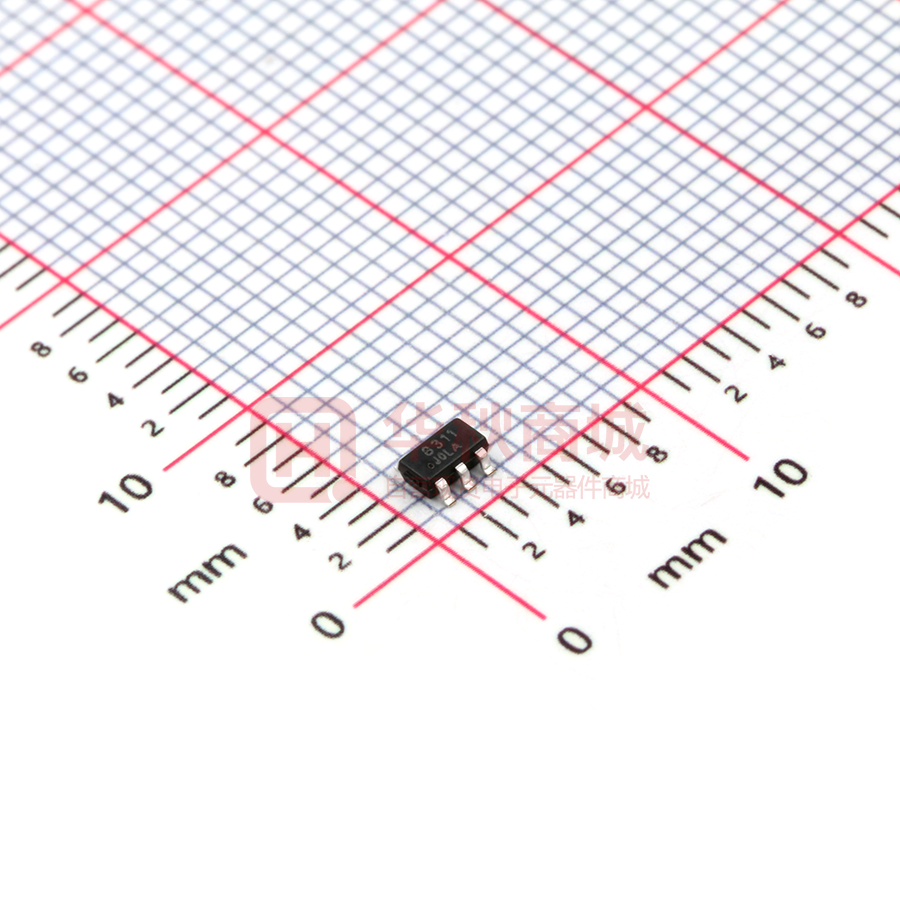

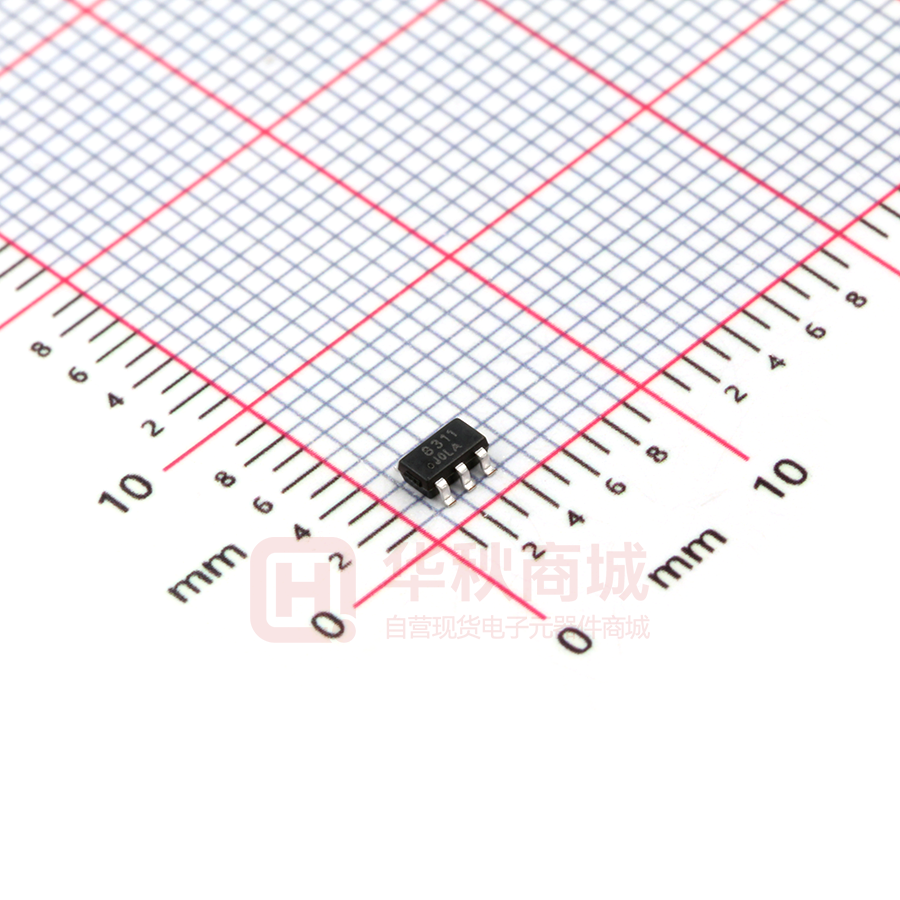

MS8311

MS8311/8312 精密、低噪、CMOS、轨到轨输入输出运算放大器 产品简述 MS8311、MS8312 是单通道和双通道的轨到轨输入输出单电 源供电运放。它们具有低的失调电压，低的输入电压电流噪声和 宽的信号带宽。 低失调，低噪，低输入偏置电流和宽的带宽的结合使得 MS831X 运放适用于各种应用。其优异的性能能够进入滤波器， 积分器，光电放大器和高阻抗传感器应用，音频和一些 AC 应用 得益于其宽的带宽和低的失真。 MS831X 的工作温度范围在-40℃到 125℃。 主要特点  低失调电压：典型 65uV，最大 300uV  低的输入偏置电流： 1pA 最大  单电源： 2.7V 到 5.5V  低噪： 11.5nV/√Hz  高的开环增益： 120dB  宽带宽： 10MHz  单位增益稳定 应用  光电放大  多阶滤波器  传感器  音频  条形扫描器 产品规格分类 产品 封装形式 丝印名称 MS8311 SOT23-5 8311 MS8312 SOP8 M8312 MS8312M MSOP8 MS8312M 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.3 2020.03.05 共18页 第1页 MS8311/8312 极限参数 绝对最大额定值 注意：应用中任何情况下都不允许超过下表中的最大额定值 参 数 符号 额定值 单位 Vs 6 V 输入管脚电压 VSS to VDD V 差分输入电压 ±6 V 结温范围 -65～150 ℃ 电源电压 工作温度 TA -40～125 ℃ 存储温度 Tstg -65～150 ℃ 260 ℃ 引脚温度范围 注 *1 注意项： *1：绝对最大额定值，是指在容损范围内使用的场合。 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.3 2020.03.05 共18页 第2页 MS8311/8312 电气参数（5V） Vs=5V，Vcm=2.5V 注意：没有特别规定，环境温度为 Ta = 25℃ ±2℃。 输入特性： 参 数 输入失调电压 符号 VOS 测 试 条 件 最小值 典型值 Vs=5V，VCM=2.5V 65 Vs=5V，VCM=0V to 5V 80 -40℃≤T≤125℃ 输入偏置电流 IB 输入失调电流 IOS 共模抑制比 CMRR -40℃≤T≤125℃ -40℃≤T≤125℃ 85 100 -40℃≤T≤125℃ 75 90 0 RL= 2kΩ, Vo= 0.5V to 4.5V 输入失调电压漂移 △VOS/△T -40℃≤T≤125℃ 输入电容 uV 1 0.5 75 VCM=0V to 5V AVO 300 250 0.1 大信号增益 单位 750 0.2 输入电压范围 最大值 115 pA dB 5 120 1.5 pA V dB 10 μV/℃ CDIFF 2.6 pF CCM 8.8 pF 输出特性： 参 数 输出高电平 输出低电平 符号 VOH VOL 测 试 条 件 最小值 典型值 IL=1mA 4.96 4.99 IL=10mA 4.7 4.79 -40℃≤T≤125℃ 4.7 ISC 闭环输出阻抗 ZOUT 20 40 IL=10mA 170 210 杭州瑞盟科技有限公司 http://www.relmon.com f=1MHz，AV=1 版本号：V1.3 单位 V IL=1mA -40℃≤T≤125℃ 短路电流 最大值 mV 290 ±80 mA 11 Ω 2020.03.05 共18页 第3页 MS8311/8312 电源： 参 数 符号 电源抑制比 PSRR 静态电流/放大器 ISY 测 试 条 件 最小值 典型值 2.7V
