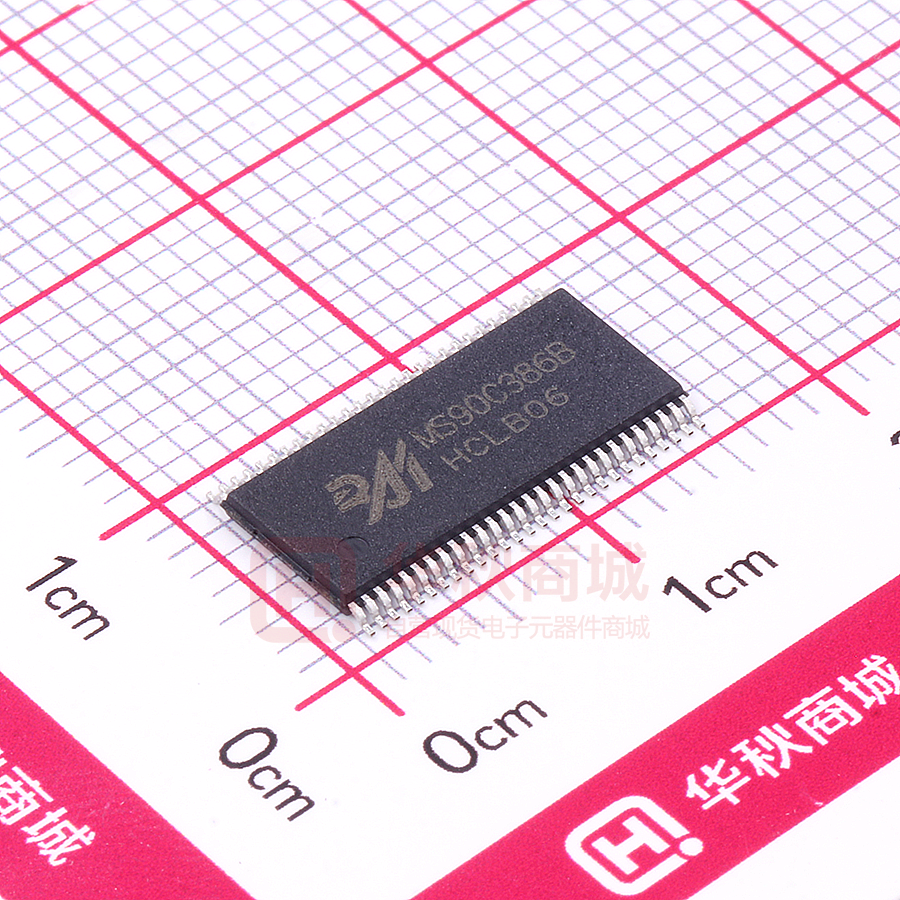

MS90C386B

MS90C386 MS90C386 ——+3.3V 175MHz 的 24bit 平板显示器（FPD）LVDS 信号接收器 功能概述 MS90C386 芯片能够将 4 通道的低压差分信号（LVDS）转换成 28bit 的 TTL 数据。时钟 通道与数据通道并行输入。在时钟频率为 175MHz 时，24bit 的 RGB 数据、3bit 的 LCD 时序 数据和 1bit 的控制数据以 1225Mbps 的速率在每个 LVDS 数据通道中传输。输入时钟频率为 175MHz 时，数据的传输速率为 612.5Mbytes/sec。此款芯片配合 MS90C385，是解决高带宽、 高速 TTL 信号层面的电磁干扰和电缆长度问题的理想产品。 特点            频率范围：20-175MHz 时钟信号 较少的总线减少了连线尺寸和费用 供电电源 3.3V 低功耗模式 支持 VGA、SVGA、XGA、SXGA 4.90Gbps 数据吞吐量 612.5Megabytes/sec 带宽 减小 LVDS 摆幅来减小电磁干扰（300mV PLL 不需要外部结构 遵循 TIA/EIA-644 LVDS 标准 TSSOP56 封装 LVDS 摆幅） 产品规格分类 产 品 封 装 形 式 打印名称 封装连线材质 MS90C386 TSSOP56 MS90C386 金丝 MS90C386B TSSOP56 MS90C386B 铜丝 MS90C386P TSSOP56 MS90C386P 铜丝 NOTE：MS90C386 和 MS90C386B 为时钟下降沿有效，MS90C386P 为时钟上升沿有效。 杭州瑞盟科技有限公司 Http: www.relmon.com 版本号：1.3 2014.09.11 共8页 第1页 MS90C386 管脚定义 管脚说明 管脚名 管脚序号 管脚类型 描述 RxIN0+,RxIN0- 10, 9 LVDS 输入 LVDS 差分数据输入 RxIN1+, RxIN1- 12, 11 LVDS 输入 RxIN2+, RxIN2- 16, 15 LVDS 输入 RxIN3+, RxIN3- 20, 19 LVDS 输入 RxCLKIN+, RxCLKIN- 18, 17 LVDS 输入 RxOUT0 ~ RxOUT6 27,29,30,32,33, 34,35 输出 RxOUT7 ~ RxOUT13 37,38,39,41,42, 43,45 输出 RxOUT14 ~ RxOUT20 46,47,49,50,51, 53,54 输出 RxOUT21 ~ RxOUT27 55,1,2,3,5,6,7 输出 RxCLKOUT 26 输出 TTL 级时钟输出。 PDN 25 输入 TTL 级输入。高：正常工作 低：低功耗 TTL 级输入电源 LVDS 差分时钟输入 TTL 级数据输出。 包括：8 RED,8 GREEN,8 BLUE,4 个控制信号（HSYNC，VSYNC，DE， CNTL） Vcc 31,40,48,56 电源 GND 28,36,44,52,4 地 TTL 级输入地 LVDS Vcc 13 电源 LVDS 输出电源 LVDS GND 8,14,21 地 PLL Vcc 23 电源 PLL GND 22,24 地 杭州瑞盟科技有限公司 Http: www.relmon.com LVDS 输出地 PLL 电源 PLL 地 版本号：1.3 2014.09.11 共8页 第2页 MS90C386 结构框图 推荐工作条件 电源电压（VCC） CMOS/TTL 输入电压 CMOS/TTL 输出电压 LVDS 接收输入电压 结点温度 温度范围 瞬间耐温（焊接,4 秒） 最大功耗（25℃） MS90C386 杭州瑞盟科技有限公司 Http: www.relmon.com -0.3V -0.3V -0.3V -0.3V +150℃ -40℃ +260℃ 4.0V (VCC+0.3V) (VCC+0.3V) (VCC+0.3V) 100℃ 1.4W 版本号：1.3 2014.09.11 共8页 第3页 MS90C386 电学特性 符号 参数 条件 Min VIH 输入高电平 VIL 输入低电平 VOH 输出高电平 IOH = -0.4mA VOL 输出低电平 IOL = 2mA IIN 输入电流 IOS 输出短路电流 Typ Max Units 2.0 VCC V GND 0.8 V 2.7 3.3 V 0.06 0.3 V 0≤VIN≤VCC ±10 uA VOUT = 0V －50 mA Max Units +100 mV 直流特性 符号 参数 VTH 差分输入高限 VTL 差分输入低限 IIN 输入电流 条件 Min VOC = +1.2V Typ －100 mV VIN = +2.4V/0V,VCC = 3.6V ±10 uA Max Units 电源电流 符号 参数 条件 Typ ICCRG 接收器供电电流 （16 Grayscale） CL = 8pF, f = 85MHz, Vcc = 3.3V 16 Grayscale Pattern 60 mA ICCRW 接收器供电电流 （Worst Case） CL = 8pF, f = 85MHz, Vcc = 3.3V Worst Case Pattern 95 mA ICCRP 接收器供电电流 （Power Down） PDN=0V 10 uA 开关特性 符号 参数 Min Typ Max Units TRCP 输出时钟周期 11.76 T 50 ns TRCH 输出时钟高电平时间 4.5 5.0 7.0 ns TRCL 输出时钟低电平时间 4.0 5.0 6.5 ns TRS 时钟输出建立时间 3.5 ns TRH 时钟输出保持时间 3.5 ns TTLH 输出从低到高时间 3 ns TTHL 输出从高到低时间 3 ns TRCD 时钟输出与差分时钟信号延迟 7.0 ns TRDP5 接收数据位 0 TRDP6 -0.4 0 +0.4 ns 接收数据位 1 T/7-0.4 T/7 T/7+0.4 ns TRDP0 接收数据位 2 2T/7-0.4 2T/7 2T/7+0.4 ns TRDP1 接收数据位 3 3T/7-0.4 3T/7 3T/7+0.4 ns 杭州瑞盟科技有限公司 Http: www.relmon.com 175MHz 版本号：1.3 2014.09.11 共8页 第4页 MS90C386 TRDP2 接收数据位 4 4T/7-0.4 4T/7 4T/7+0.4 ns TRDP3 接收数据位 5 5T/7-0.4 5T/7 5T/7+0.4 ns TRDP4 输出数据位 6 6T/7-0.4 6T/7 6T/7+0.4 ns TTPLLS 锁相环设置时间 - - 10 ms 交流时序图 图 1.测试模板“Worst Case Pattern” 图 2.测试模板“16 Grayscale Test Pattern” 杭州瑞盟科技有限公司 Http: www.relmon.com 版本号：1.3 2014.09.11 共8页 第5页 MS90C386 图 3.TTL 输出 图 4.锁相环设置时间 图 5.接收器状态 Vdiff=（RxIN+）-（RxIN-），……（RxCLKIN+）-（RxCLKIN-） 图 6.并行 TTL 输出数据与 LVDS 输入数据匹配关系 杭州瑞盟科技有限公司 Http: www.relmon.com 版本号：1.3 2014.09.11 共8页 第6页 MS90C386 图 7.上升、下降时间与高电平、低电平保持时间 （MS90C386 和 MS90C386B 参看 CLKOUT 的实线；MS90C386P 参看 CLKOUT 的虚线） 图 8.输入时钟与输出时钟间延迟 封装图 杭州瑞盟科技有限公司 Http: www.relmon.com 版本号：1.3 2014.09.11 共8页 第7页 MS90C386 典型应用图 杭州瑞盟科技有限公司 Http: www.relmon.com 版本号：1.3 2014.09.11 共8页 第8页
