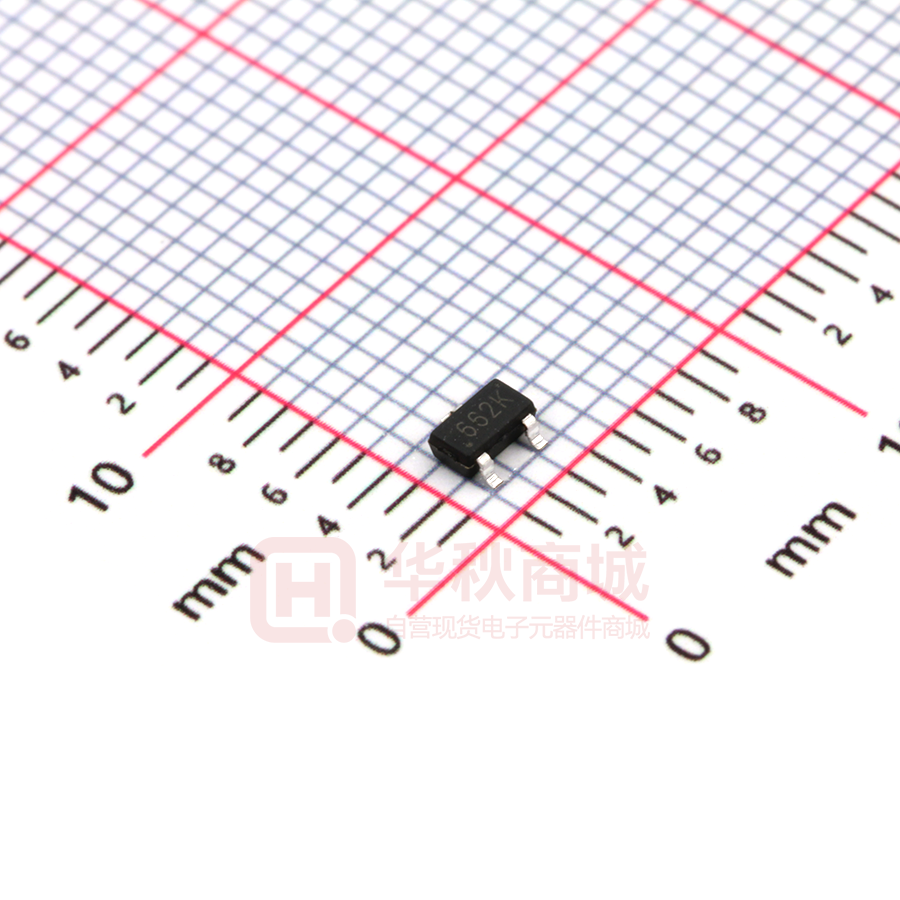

XC6206-3.3V

XC6206-XX 概述: 该 XC6206 系列是一款高精度，低功耗， 高电压，正电压调整器的芯片，并采用 CMOS 工艺和激光微调技术。在输出电流的情况下， 输入输出压也差很小。 XC6206 系列芯片包括 一个电流限制电路，一个驱动器三极管，一个 高精度参考电压源和一个误差校正电路 。 XC6206 系列可使用低ESR 陶瓷电容.该电流限 制器的返回电路可为电流限制器和输出引脚提 供短路保护。通过激光微调技术,可设定芯片的 输出电压的范围是 1.2V 至 5.0V,间隔为 0.1V。 特点: ● ● ● ● ● ● ● ● ● 高精度输出电压：±2% 输出电压：1.2V~5.0V(步长 0.1V) 最大工作电压：6V 极低的静态偏置电流(Typ.=8.0μA) 带载能力强：当 Vin=4.3V 且 Vout=3.3V 时 Iout=300mA 极低的输入输出电压差 ： 0.2V at 90mA and 0.40V at 200mA 输入稳定性好 低的温度调整系数 可以作为调整器和参考电压来使用 应用: ● ● ● ● ● ● ● ● ● 电池供电系统 无绳电话设备 无线控制系统 便携/手掌式计算机 便携式消费类设备 便携式仪器 电子设备 汽车电子设备 电压基准源 典型性能特征： www.yongyutai.com PAGE 1 XC6206-XX 功能块框图 极限参数 参数 符号 极限值 单位 Vin 脚电压 VIN 6.5 V Vout 脚电流 Iout 250 mA Vout 脚电压 Vout Vss-0.3 ~ Vout+0.3 V 允许最大功耗 Pd 250 mW 工作温度 TOpr -40~ +85 °C 存贮温度 Tstg -40~ +125 °C 参数 符 号 极限值 单位 输入电压 VIN 6.5 V 工作结温范围 TJ -40 ~ +125 °C 推荐工作条 www.yongyutai.com PAGE 2 XC6206-XX 主要参数及工作特性 ： (Vin=Vout+1V,Cin=Cout=1u,Ta=25O ℃ 除特别指定) 特性 输出电压 符 号 测试条件 最小值 典型值 最大值 VOUT(E) IOUT=10mA, X 0.98 VOUT(T) X 1.02 (Note 2) VIN=Vout+1V 输入电压 VIN 最大输出电流 IOUT (max) 负载特性 ∆VOUT Vdif1 漏失电压 电源电流 Vdif2 IDD 1.8 VIN=Vout+1V 6 E-3 Vout1.8V,IOUT =100mA Vout1.8V, 1mA≤IOUT≤100mA ∆VOUT 电源电压调整率 E-1 单位 mV E-4 mV E-5 mV 1 3 μA 0.05 0.25 %/V +100 ppm/ ℃ E-6 mA 250 mA 通知： *1：VOUT (T)=额定输出电压 *2: VOUT (E)=有效输出电压 (le.当输出电压是“VOUT(T)+1.0V”i 时提供的 VIN 引脚和 IOUT 的值 维持一致时.) * 3 : VOUT={ VIN 1- VOUT1 } * 4 : VOUT1 =当输入 IOUT{VOUT(T)+1.0V}充足稳定时，A 的电压等于 98%输出电压。 * 5 : VIN = 输入电压（当VOUT显示逐渐降低时）。 * 6 : 除非另有说明,否则VIN = VOUT (T) + 1.0V * 7 : 当 VOUT >1.5V, 精度为±2%. 当 VOUT)2.0V www.yongyutai.com PAGE 3 XC6206-XX 电特性图： www.yongyutai.com PAGE 4 XC6206-XX 引脚排列图： 管脚描述 管脚号 管脚名称 功能 1 VSS 接地引脚 2 VOUT 输出电压 3 VIN 输入电压 典型应用电路图 www.yongyutai.com PAGE 5 XC6206-XX Package Dimensions: www.yongyutai.com PAGE 6
