開關、連接器
O F N G
數據連接器接口
[SMD-定位/高温材料]
特点:
●Mirco 数据接口,适用于文件数据传输应用机器。
● 90°贴片の外接封装。定位柱.
用途:
● 应用于移动、视听、汽车电子、多媒体、电器等各类
相关产品。
SoFng-产品技术服务中心(技术支持)Technical Service Center
█ 523710
中国 • 广东 • 东莞 • 塘厦 • 鲤牙塘工业区 47 号
phone 400 6280 780
網址:www.sofng.com
Acknowledgment[承認]
東莞市碩方電子科技有限公司
[DONGGUAN SOFNG ELECTRONIC TECHNOLOGY Co., LTD]
樣 品 承 認 專 項
客戶名稱[Customer]
部品型號[Parts
承認單位[
客戶料號[Customer
Model]
P/N]
技術參數[Parameters]

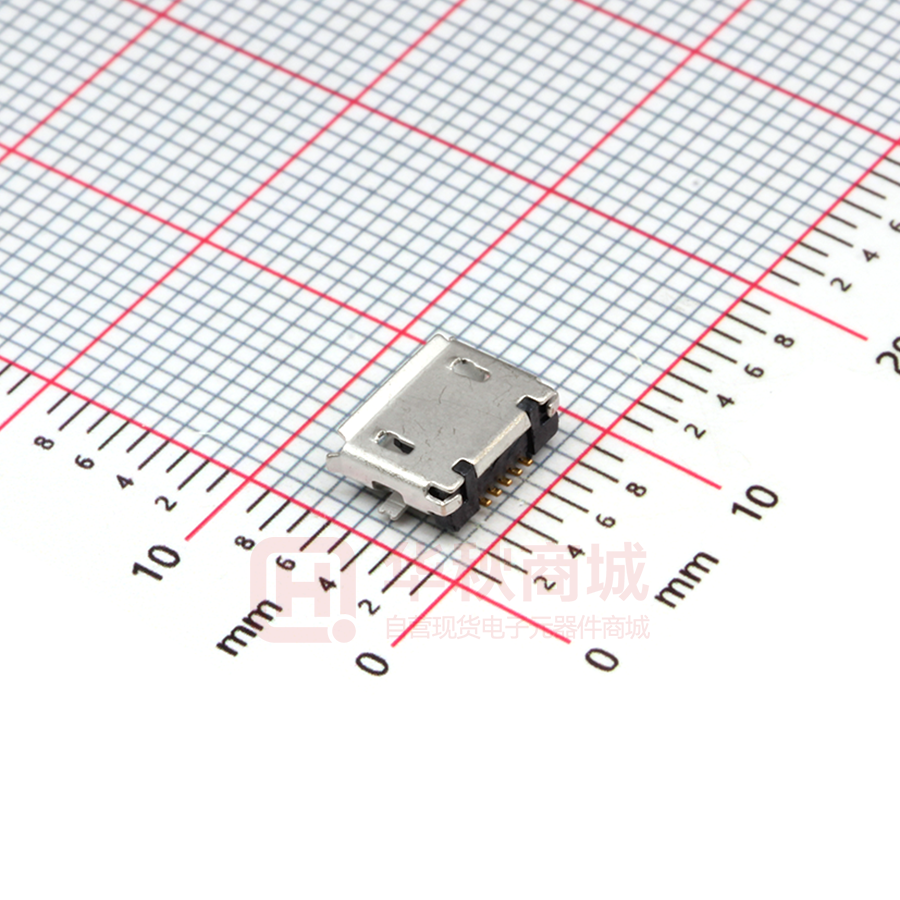

MC-101C
環境に優しい材料
3 Research Institute]:
工程部
客戶判定[Customer
[R&D]
品保部
[Q C]
采购部[Purchase]
品保部
[Q C]
采购部[Purchase]
Determine]:
工程部
[章
说明[Remnrk]
[Sample Approval Drawing]
[R&D]
承]
[章
承]
媒体排出方式:双响键式。
SOFNG
[章
承]
▉外形图
No.
尺
寸
1
▉电路图[A 向]
●
SOFNG
MC-101-C
▉使用参数
╲
项目
等级
╲
初期接触电阻
电气
性能
绝缘电阻
B 级[产品]
C 级[产品]
100mΩ max.
100mΩ max.
100mΩ max.
100mΩ min.100V DC
150V AC for 1min
100 V AC for 1min
端子强度
3N for 1 min.
2N for 1min.
焊接
耐热
450gf±1.0N.
PULL: 550gf[±1.5N.]
工作方向
拉引方向
耐振性能
10N
6N
350±10℃ 3﹢¹S
300±10℃ 3﹢¹S
浸焊
270±10℃ 10﹢³S
260±5℃ 10﹢³S
260±5℃ 5﹢³S
回流
260℃ max 20S max
255℃ max 10S max
255℃ max 10S max
50V 2.0A
30V 1.0A
30V 1.0A
使用温度范围
耐环境
性能
[条件:全振幅 1.5mmX,Y,Z 方向 2H]
手工焊接
最大额定[电阻负荷]
耐久性
能
Skey/PD:50mΩ min.100V DC
耐电压
操作
强度
机械
性能
A 级[产品]
-10℃ to +60℃
无负荷寿命
8,000 Cycles
7,000 Cycles
無數據
负荷寿命
[额定负荷]
6,500 Cycles
50mΩ max.
5,000 Cycles
30mΩ max.
無數據
耐寒性能
-40±2℃ for 96h
-20±2℃ for 96h
耐热性能
85±5℃ for 96h
75±5℃ for 96h
耐湿性能
40±2℃,90 to 95% RH for 96h
Material declaration
PIN Assignment
NAME
Type
Description
①
胶芯
1
UL 94V-0 热塑性[Black]
②
接触端子
5
磷铜 C5191(镀金 1u〞/焊区雾锡)
③
外壳
1
黄铜 C2680/SPCC[镀镍 50u〞min]
No.
▉焊接条件
手焊式
回流焊
[适用表面贴装型产品]
1. 加热方式: 以远红外线上下加热方式。
2. 温度测量: 用Φ0.1~0.2 的 CA(K)或 CC(T)测量位置在焊接连接部(锡/铜箔面)。
3. 固定方式: 采用耐热胶带。
4. 温度分布: (图 2.15)
SOFNG
2.15
浸焊式
▉自动插入式贴纸包装
注:A,C,W,X Unit:mm. 需做[自动插入式贴纸] 包装请与本公司联系。
SOFNG
