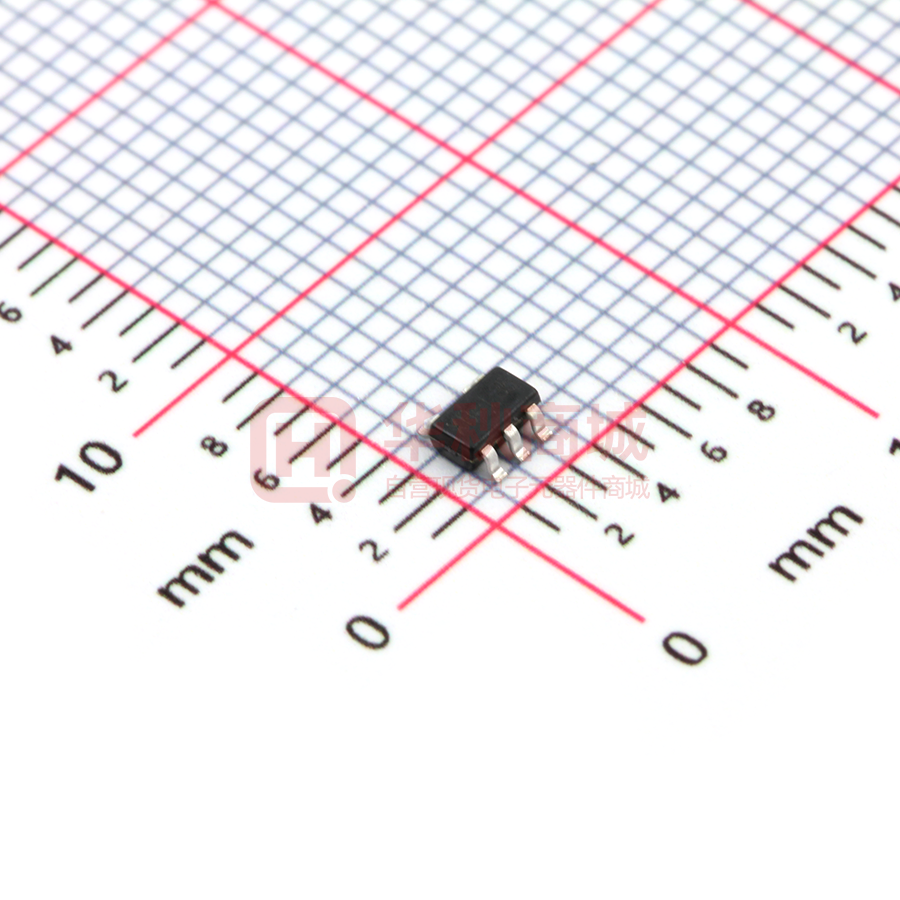

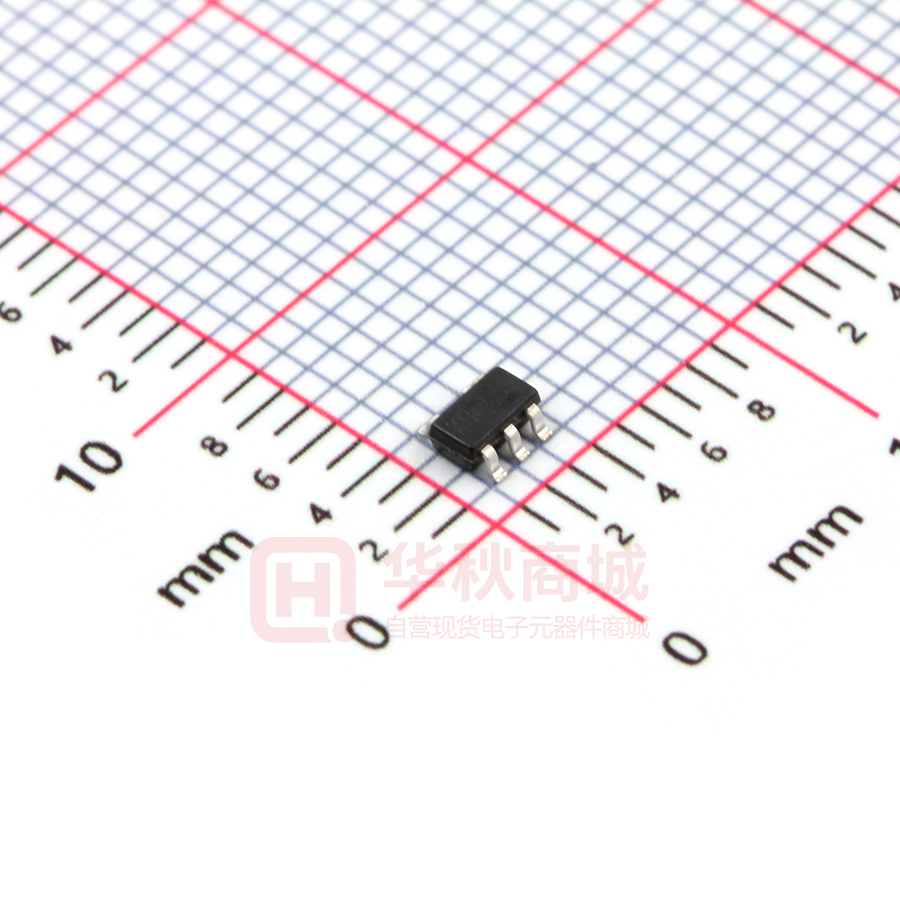

CL9195A18L5M

CL9195 500mA超低噪声超快响应LDO线性稳压器 概述 CL9195系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的 CMOS降压型电压稳压器。这些器件具 有很低的静态偏置电流（70μA Typ.），它们能在输入、输出电压差极小的情况下提500mA的输出电流，并且仍能保持 良好的调整率。由于输入输出间的电压差很小和静态偏置电流很小，这些器件特别适用于希望延长有用电池寿命的电 池供电类产品，如计算机、消费类产品和工业设备等。 特点 ◆ ◆ ◆ ◆ ◆ ◆ 应用范围 ◆ CDMA / GSM移动电话 ◆ PDAs/MP3 ◆ WLAN和蓝牙设备 ◆无绳电话 ◆电池供电系统 输出范围：1.2V-7.0V 500mA输出电流 高电源抑制比：75分贝1千赫 极低的静态偏置电流: 70uA (典型) 在关机模式下小于1μA 交界处的温度运作为-40 °C至+85 °C CL9195采用SOT23-3L与SOT-23-5L封装 典型应用 CL9195 图中管脚为示意作用非实物脚位 CL9195_CN Rev. 1.3 1 www.chiplink-tech.com CL9195 500mA超低噪声超快响应LDO线性稳压器 管脚分布图 管脚图 丝印字符 丝印字符说明 CL9195 芯片型号 YY 年号 WW 周号 左示意图 管脚描述 管脚号 1 2 3 4 5 管脚名 VIN GND CE NC VOUT 描述 电源端 接地端 即EN，使能端 悬空 输出端 丝印说明 芯片型号 CL9195A12L3M CL9195A12L5M CL9195A13L5M CL9195A15L5M CL9195A18L5M CL9195A25L5M CL9195A27L5M CL9195A28L5M CL9195A29L5M CL9195A30L5M CL9195A33L5M CL9195A36L5M 芯片封装 SOT23-3L SOT23-5L SOT23-5L SOT23-5L SOT23-5L SOT23-5L SOT23-5L SOT23-5L SOT23-5L SOT23-5L SOT23-5L SOT23-5L 芯片丝印 HF=E** WE=F** ZU=D** WG=H** XB=L** WH=M** WK=E** XD=R** WN=B** WW=S** WJ=K** WA=C** 封装耗散等级 Pd(mW) 250 300 封装 SOT-23-5L SOT-23-3L CL9195_CN Rev. 1.3 2 www.chiplink-tech.com CL9195 500mA超低噪声超快响应LDO线性稳压器 极限参数 参数 符号 极限值 单位 VIN V 7 Vin 脚电压 Iout 600 mA Vout 脚电流 Vout Vss-0.3 ~ Vout+0.3 V Vout 脚电压 ℃ T -40 ~ +85 工作温度 Opr ℃ Tstg -55 ~ +125 存贮温度 ℃ Tsolder 260℃, 10s 焊接温度和时间 注释: 超出“绝对极限参数”可能损毁器件。推荐工作范围内器件可以工作，但不保证其特性。长时间运行在绝对极 限参数条件下可能会影响器件的可靠性。 结构框图 CL9195_CN Rev. 1.3 3 www.chiplink-tech.com CL9195 500mA超低噪声超快响应LDO线性稳压器 主要参数及工作特性 (Vin=Vout+1V,Cin=Cout=1u,Ta=25℃。除特别指定) 特性 符号 条件 最小值 典型值 最大值 单位 输出电压 VOUT(E) (Note 2) IOUT=40mA, VIN=Vout+1V X 0.98 VOUT (T) (Note 1) X 1.02 V 输入电压 VIN 7.0 V 最大输出电流 IOUTmax VIN=Vout+1V 500 mA CE 使能电压 VCE（Note3） VIN=Vout+1V 1.1 V 负载特性 ∆VOUT 压差 (Note 3) 50 mV Vdif1 VIN=Vout+1V, 1mA≤IOUT≤100mA IOUT =100mA 100 mV Vdif2 IOUT =200mA 300 mV 静态电流 ISS VIN=Vout+1V 70 μA 关断电流 Vce＝0V 1 μA 电源电压调整率 ICEL ∆VOUT ∆VIN • VOUT IOUT =40mA Vout+1V ≤VIN≤8V 0.03 %/V 输出噪声 en IOUT =40mA， 300Hz~50kHz 50 uVrms 纹波抑制比 PSRR Vin= [Vout+1]V +1Vp-pAC IOUT =40mA,f=1kHz 75 dB 注释: 1、 VOUT (T) ：规定的输出电压 2、 VOUT (E) ：有效输出电压 ( 即当 IOUT 保持一定数值，VIN = (VOUT (T)+1.0V)时的输出电压。 3、 VCE ：考虑到高低温和工艺偏差，建议客户将 CE PIN 的使能电压设置为 1.1V，保留有余量。 芯片内部 CE PIN 对 GND PIN 之间有内置 1MΩ电阻。 3、 Vdif ：VIN1 –VOUT (E)’ VIN1 ：逐渐减小输入电压，当输出电压降为 VOUT (E)98%时的输入电压。 VOUT (E)’= VOUT (E)X98%。 CL9195_CN Rev. 1.3 4 www.chiplink-tech.com CL9195 500mA超低噪声超快响应LDO线性稳压器 封装说明：SOT-23-5L r D E E1 L c e e1 c Dimensions In Millimeters A A2 A1 Dimensions In Inches Symbol Min Max Min Max A 1.050 1.250 0.041 0.049 A1 A2 b c D E E1 e e1 L r 0.000 0.100 0.000 0.004 1.050 0.300 0.100 2.820 1.500 2.650 1.150 0.500 0.200 3.020 1.700 2.950 0.041 0.012 0.004 0.111 0.059 0.104 0.045 0.020 0.008 0.119 0.067 0.116 CL9195_CN Rev. 1.3 0.950 (BSC) 0.037 (BSC) 1.800 2.000 0.071 0.079 0.300 0.600 0.012 0.024 0º 8º 0º 8º 5 www.chiplink-tech.com CL9195 500mA超低噪声超快响应LDO线性稳压器 封装说明：SOT-23-3L D b r E E1 L c e e1 c Symbol A A1 A2 b c D E E1 e e1 L r CL9195_CN Rev. 1.3 Dimensions In Millimeters A A2 A1 Dimensions In Inches Min 1.050 Max 1.250 Min 0.041 Max 0.049 0.000 1.050 0.300 0.100 2.820 1.500 2.650 0.100 1.150 0.500 0.200 3.020 1.700 2.950 0.000 0.041 0.012 0.004 0.111 0.059 0.104 0.004 0.045 0.020 0.008 0.119 0.067 0.116 0.950 (BSC) 1.800 0.300 0 0.037 (BSC) 2.000 0.600 8 6 0.071 0.012 0 0.079 0.024 8 www.chiplink-tech.com CL9195 500mA超低噪声超快响应LDO线性稳压器  此处描述的信息有可能有所修改，恕不另行通知  智浦芯联不对由电路或图表描述引起的与的工业标准，专利或第三方权利相关的问题负有责任。应用 电路图仅作为典型应用的示例用途，并不保证其对专门的大规模生产的实用性。  当该产品及衍生产品与瓦圣纳协议或其他国际协议冲突时，其出口可能会需相关政府的授权。  未经智浦芯联刊印许可的任何对此处描述信息用于其他用途的复制或拷贝都是被严厉禁止的。  此处描述的信息若智浦芯联无书面许可不能被用于任何与人体有关的设备，例如运动器械，医疗设备， 安全系统，燃气设备，或任何安装于飞机或其他运输工具。  虽然智浦芯联尽力去完善产品的品质和可靠性，当半导体产品的失效和故障仍在所难免。因此采用该 产品的客户必须要进行仔细的安全设计，包括冗余设计，防火设计，失效保护以防止任何次生性意外、 火灾或相关损毁。 CL9195_CN Rev. 1.3 7 www.chiplink-tech.com
