深圳市首韩科技有限公司
SHENZHEN SHOUHAN TECHNOLOGY CO.,LTD
Tel: 0755-27597601 Fax: 0755-27597491
承
认
书
FOR APPROVAL
Micro座
科
产品名称 Project:
有
户 Customer:
技
客
限
公
司
SPECIFICATION
XNJ ZB 073
韩
规格型号 Part No:
首
贵公司承认印 Approal slgnatures
料 号/Part No.
章/Signatures
深
圳
市
签
日期 Date:
拟制/Drawn
李春风
审核/Check
钟华华
批准/Approved
罗孝金
1
深圳市首韩科技有限公司
1.物料明细:
1.1.塑胶部分:LCP UL94V-0
1.2.接触端子部分:C5191R-H,镍底,接触部位镀金 1μ”
1.3.外壳部分:H65,外壳镀镍底 50μ”,镀锡 80μ
2.工作条件:
2.1.工作电流:1.8Ampere
2.2.使用温度:-20℃~+85℃
3.电气性能部分
序号
测试项目
50mΩ MAX
绝缘阻抗
100MΩ MIN
耐压测试
3.3
参考:EIA 364-23A
测试相邻接触脚位之间塑胶阻抗值
参考:EIA 364-21A
以 0.5mA 的电流测试接触脚位之间塑胶耐高压 1 分钟
参考:EIA 364-20A
司
3.2
接触阻抗
测试方法及参考标准
以低功率电流测试产品接触部位阻抗值
100V
DC
300V AC
1 分钟 0.5mA
公
3.1
规格和标准
4.机械性能部分
3kgf MAX
4.2
拔出力
0.7kgf MIN
4.3
端 子 单 PIN
保持力
4.4
寿命测试
与线端匹配时,线端以 25mm/分速度插入时的力
参考:EIA 364-13A
限
插入力
与线端匹配时,线端以 25mm/分速度拔出时的力
参考:EIA 364-13A
接触 PIN 以 25mm/分速度从塑胶中退出来的力
0.3 kgf MIN
有
4.1
以每小时 600 次匀速插拔产品 5000 次
2. 插入力:3.57kgf MAX
拔出力:0.81~2.05 kgf
参考:EIA 364-09A
技
1. 产品外观无明显损伤
以每分钟频率由 10HZ 至 55HZ,再回到 10HZ 为一循环,连
10 秒
科
振动测试
4.5
续测试 X/Y/Z 三个方向各 2 小时。
振幅为 1.5mm
参考:EIA 364-28A
-6
5.1
沾锡性
韩
5.环境性能部分
吃锡面积达 95%以上
5.3
低温性
5.4
耐湿性
耐腐蚀性
深
5.5
2.
3.
1.
2.
3.
接触阻抗 100mΩ MAX
绝缘阻抗 100MΩ MIN
外观无明显损伤
接触阻抗 100mΩ MAX
绝缘阻抗 100MΩ MIN
市
耐高温
1. 外观无明显损伤
2. 接触阻抗 100mΩ MAX
3. 绝缘阻抗 100MΩ MIN
圳
5.2
首
1. 外观无明显损伤
1. 外观无明显腐蚀
2. 接触阻抗 50mΩ MAX
产品焊接区于温度为 235±5℃锡炉中浸泡 5±0.5 秒
参考:MIL STD-202F
将产品置于 85℃的高温炉中 96 小时后,再于常温中置放
3 小时后观察。
参考:MIL STD-1344A
将产品置于-40℃的低温炉中 96 小时后,再于常温中置放
3 小时后观察。
参考:MIL STD-1344A
将产品置于温度为 40±2℃,湿度为 90~95RH 环境中,120
小时后观察。
参考:EIA 364-31A
将产品置放于盐水浓度为 5%,温度 35±2℃的盐雾箱中连
续喷雾 12 小时,于常温放置 1 小时后观察产品。
参考:EIA 364-26A
建议回焊曲线:
℃)
℃
1、 外观无明显变色、起泡;
℃
2、 焊脚吃锡平滑
℃
℃
5.6
耐焊接性
℃
℃
℃
市
圳
深
技
科
韩
首
公
限
有
罗孝金
钟华华
李春风
司
5

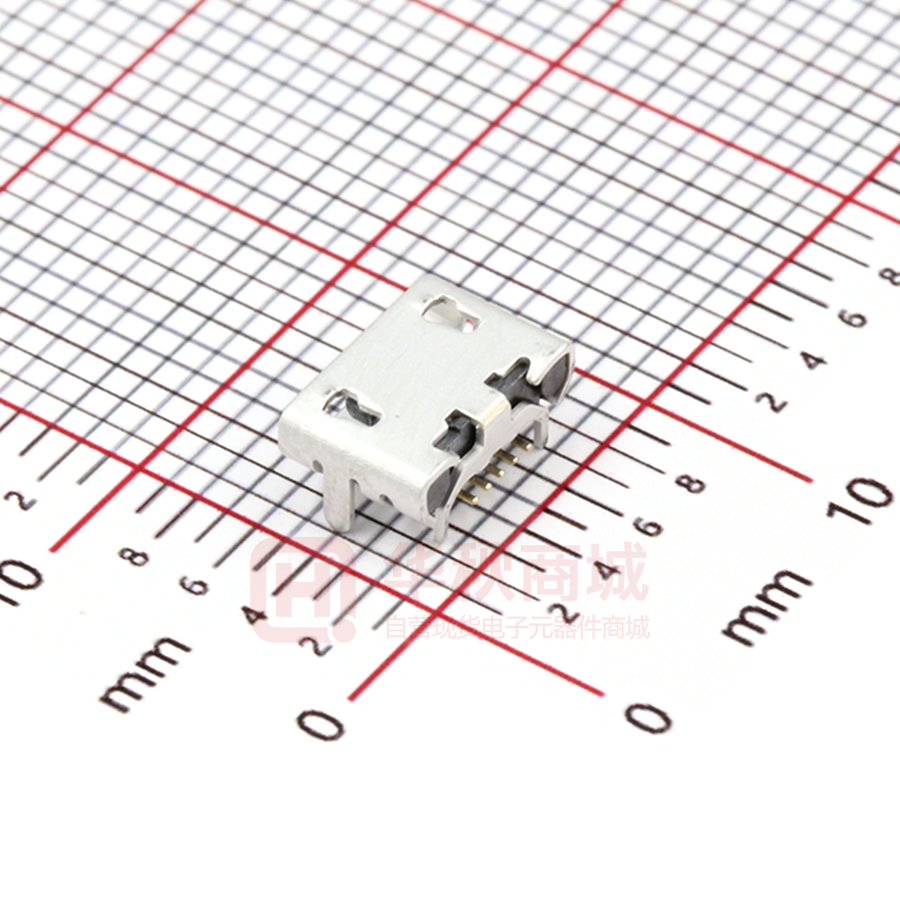

MICRO XNJ ZB
073
深圳市首韩科技有限公司
