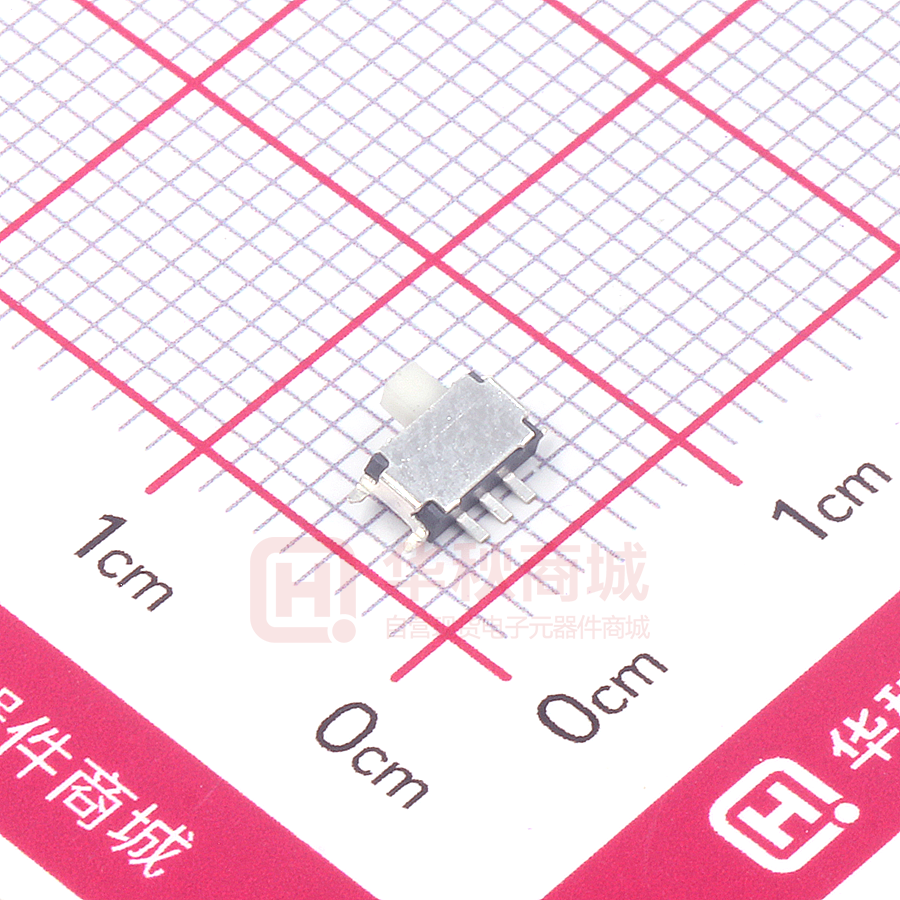

MINI MSK12CO2

深圳市首韩科技有限公司 SHENZHEN SHOUHAN TECHNOLOGYCO.,LTD Tel: 0755-27597601 Fax: 0755-27597491 承 认 书 产品名称 Project： 拨动开关 MINI MSK12C02 韩 科 规格型号 Part No： 有 户 Customer： 技 客 限 公 司 SPECIFICATION FOR APPROVAL 首 贵公司承认印 Approal slgnatures 签 章/Signatures 深 圳 市 料 号/Part No. 日期 Date: 拟制/Drawn 李春风 审核/Check 钟华华 批准/Approved 罗孝金 深圳市首韩科技有限公司 SPECIFICATION 规格书 产品名称: 拨动开关 产品型号:MINI MSK12C02 李春风 DRAW 制定 文件编号 发布日期 第2版 2020 APPD.审批 钟华华 年 6 月 16 日 1 of 2 1. RATING(额定值): DC 12V 50mA 2. ELECTRICAL CHARACTERISTICS(电气性能规格): ITEM 项目 2.1 5 5 CONTACT RESISTANCE 接触电阻 TEST CONDITIONS 测试条件 MEASURED AT SMALL CURRENT(100mA OR LESS) 在微小电流(100mA)以下测试. APPLY A VOLTAGE OF 100V DC FOR 1 MIN. TO FOLLOWING PORTIONS AFTER WHICH MEASUREMENT SHALL BE MADE. INSULATION 1) BETWEEN BODY AND CONDUCTOR. 2.2 RESISTANCE 2) BETWEEN CONDUCTORS NOT TO BE CONTACT. 绝缘电阻 输入 100V DC 电压 1 分钟, 按以下接触方法测试: 1) 接触端子之间; 2) 胶座体与排脚之间. AC 250V (50-60Hz) FOR 1 MIN TRIP CURRENT: 0.5mA 1) BETWEEN TERMINALS. DIELECTRIC 2) BETWEEN INDIVIDUAL TERMINALS AND FRAME. 2.3 STRENGTH 输入 AC 250V(50-60Hz)电压, 1 分钟感度电流为 0.5mA, 按以 下接触方法测试: 耐电压 1) 排脚相互之间; 2) 排脚与外壳之间. 3. MECHANICAL CHARACTERISTICS(机械性能规格) ITEM 项目 3.1 3.2 3.3 OPERATING FORCE 动作力 TEST CONDITIONS 测试条件 侧向推动 PERFORMANCE 规格 100mΩ MAX. 100 毫欧以下. 100MΩ MIN. 100 兆欧以上. WITHOUT DAMAGE TO PARTS ARCING OR BREAKDOWN ETC. 没有绝缘破坏等异常. PERFORMANCE 规格 推动力度：１３０ｇｆ±２０ｇｆ ELECTRICAL CHARACTERISTICS SHALL TERMINAL A STATIC LOAD OF (500gf) SHALL BE APPLIED TO THE TIP BE SATISFIED WITHOUT STRENGTH OF THE TERMINAL FOR 1 MIN IN ANY DIRECTION. DAMAGE OR EXCESSIVE LOOSENESS OF ACTUATOR 端子强度 在任意一个方向的先端加上(500gf)力度测试, 时间为 1 分钟. 在端子中没有裂开, 松动等异 常, 满足于机械, 电器性能. UNLESS OTHERWISE SPECIFIED. THE STANDARD RANGE OF ATMOSPHERIC CONDITIONS FOR MAKING MEASUREMENTS AND TESTS ARE AS FOLLOWS: STANDARD 1) AMBIENT TEMPERATURE: 5℃ TO 35℃ ATMOSPHEIC 2) RELATIVE HUMIDITY: 45% TO 85% 80Kpa~106Kpa. CONDITIONS 3) AIR PRESSURE: 在没有指定的情况下测试温度,湿度,气压如下: 测试标准状态 1) 温度为 5℃~35℃; 2) 湿度为 45%~85%; 3) 气压为 80Kpa~106Kpa. 深圳市首韩科技有限公司 SPECIFICATION 规格书 3.4 文件编号 发布日期 第2版 2020年 6 月 16 日 2 of 2 PRACTICAL TEMPERATURE -16℃~+60℃. 在-16℃~+60℃温度内使用. RANGE 使用温度范围 4. DURABILITY(耐久性): ITEM 项目 4.1 LIFE TEST 寿命试验 4.2 HEAT TEST 耐热试验 4.3 COLD TEST 耐冷试验 4.4 HUMIDITY TEST 潮湿试验 4.5 SOLDERING CONDITIONS 焊锡条件 TEST CONDITIONS 测试条件 PERFORMANCE 规格 1) CONTACT RESISTANCE SHALL WITHOUT LOAD: BE 200mΩ MAX. AN ACTUATOR SHALL BE SUBJECT TO 10,000 2) MECHANICAL AND ELECTRICAL CYCLES AT A SPEED OF 60 CYCLES FOR 1 MIN. CHARACTERISTICS SHALL BE 无负荷: SATISFIED. 操作者以每分钟 60 次的频率作 10,000 回之无负荷 1) 接触电阻不能超过于 200mΩ 测试. ＜弹簧寿命＞拨动挡位寿命位１００００次 2) 其它满足于机械, 电气性能. THE SWITCH SHALL BE STORED AT A TEMPERATURE OF 85±2℃ FOR 96 HOURS. AND THERE SHALL BE NO DAMAGE ON THEN IT SHALL BE SUBJECTED TO THE APPEARANGE. CONTROLLED RECOVERY CONDITIONS FOR 1 MECHANICAL AND ELECTRICAL HOUR AFTER WHICH MEASUREMENT SHALL CHARACTERISTICS SHALL BE BE MADE. SATISFIED. 放置在温度 85±2℃中 96 小时后,再放置正常室温中 外观无异常, 满足于机械, 电气性能. 1 小时后测定. THE SWITCH SHALL BE STORED AT A TEMPERATURE OF -25±3℃ FOR 96 HOURS. AND THEN IT SHALL BE SUBJECTED TO THE CONTROLLED RECOVERY CONDITIONS FOR 1 HOUR AFTER WHICH MEASUREMENT SHALL BE MADE. 放置在温度-25±3℃中 96 小时后,再放置正常室温中 THERE SHALL BE NO DEFORMATION OR CRACKS IN 1 小时后测定. THE SWITCH SHALL BE STORED AT A MOLDED PART. TEMPERATURE OF 40±2℃ AND A HUMIDITY 外观无异常, 满足于机械, 电气性能. OF 90% TO96% FOR 96 HOURS. THEN THE SWITCH SHALL BE MAINTAINED AT STANDARD ATMOSPHERIC CONDITIONS FOR 1 HOUR FOR OTHER PROCEDURES BE MADE. 放置在 40±2℃相对湿度为 90~96%环境中 96 小时 后, 再将样品放在正常环境中 1 小时后进行测定. HAND SOLDERING 手焊: 1) DIVICE 工具: SOLDER IRON 电烙铁. A. 350℃ Max. 3sec Max. B. 270℃ Max. 5sec Max. 2) REFLOW SOLDERING 回流焊: ≤２５０℃ THERE SHALL BE NO DEFORMATION OR CRACKS IN MOLDED PART. 外观无异常, 满足于机械, 电气性能. D C B A 序号 盖 座 子 接触簧片 底 柄 称 推 名 2 1 1 1 数量 铍 青 铜 灰 银 白 色 黑色与镀银 色 不 锈 钢 进口增强尼龙 镀涂 颜色 色 进口增强尼龙 料 黑 材 MINI MSK12C02 A B 深圳市首韩科技有限公司
