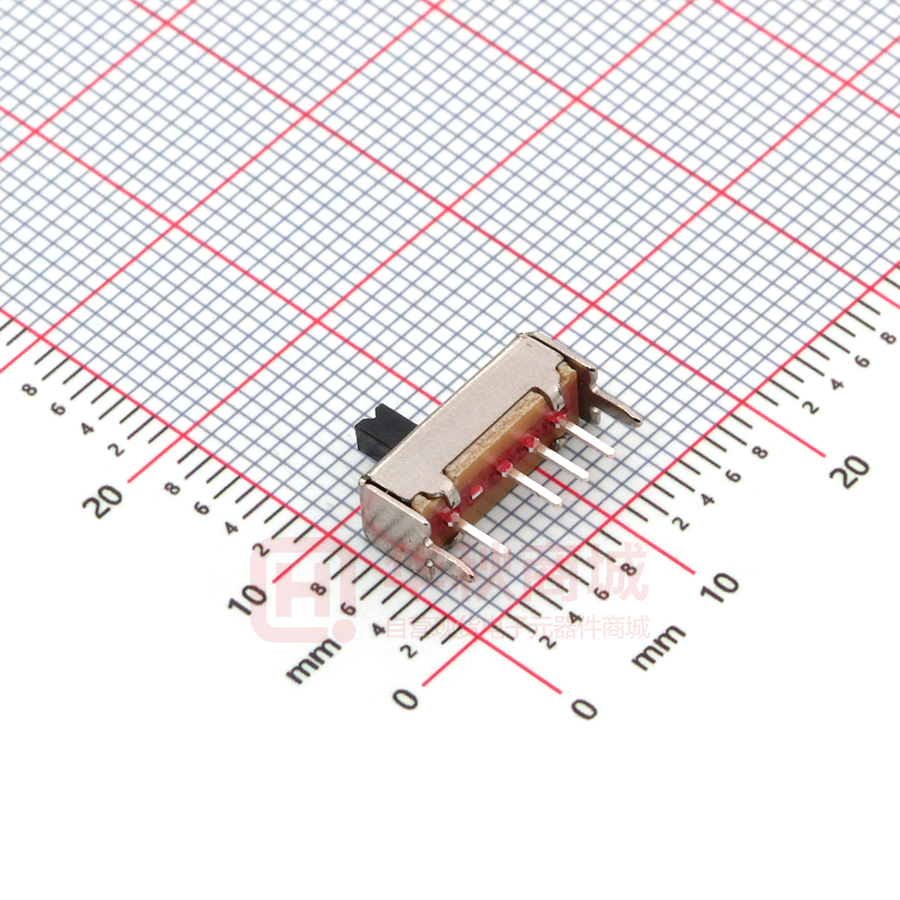

SS13D07VG3

SS13D07VG3

  • 厂商:

    SHOUHAN(首韩)

  • 封装:

    SW4_12.8X4.4MM_TM

  • 描述:

    滑动开关 SW4_12.8X4.4MM_TM SP3T 500mA 50V 7.70mm

  • 数据手册
  • 价格&库存
SS13D07VG3 数据手册
深圳市首韩科技有限公司 SHENZHEN SHOUHAN TECHNOLOGYCO.,LTD Tel: 0755-27597601 Fax: 0755-27597491 认 户 Customer: 产品名称 Project: 有 客 FOR APPROVAL 司 SPECIFICATION 书 限 公 承 规格型号 Part No: SS-13D07VG3 韩 科 技 拔动开关 首 贵公司承认印 Approal slgnatures 签 章/Signatures 深 圳 市 料 号/Part No. 日期 Date: 拟制/Drawn 李春风 审核/Check 张栋 批准/Approved 罗孝金 1 深圳市首韩科技有限公司 SPECIFICATION规格书 产品名称:拨动开关 文件编号 发布日期 2017年2月15日 1of2 第2版 产品型号:SS-13D07VG3 1:GENERAL SPECIFICATION 基本事项 1.1 RATING (额定值):DC 50V 500mA PRACTICAL TEMPERATURE RANEG: ﹣10℃~+50℃. 2. ELECTRICAL CHARACTERISTICS (电气性能规格): ITEM 项目 2.2 MEASURED AT 1KHz SMALL CURRENT(100 mA OR LESS)在1KHz微小电流(100mA 以下)测试. INSULATION RESISTANCE APPLY A VOLTAGE OF 500V DC FOR 1 MIN. THE FOLLOWING CONTACE TEST METHOD: (1)BETWEEN BODY AND CONDUCTOR. (2) BETWEEN CONDUCTORS NOT TO BE CONTAC. 输入500V DC电压1分钟,按以下接触方法测试: (1)接触端子之间. (2)胶座体和排脚之间. 有 CONTACT RESISTANCE 接触电阻 科 技 2.1 TEST CONDITIONS 测试条件 限 公 STANDARD ATMOSPHEIC CONDITIONS : UNLESS OTHERWISE SPECIFIED. THE STANDARD RANGE OF ATMOSPHERIC CONDITIONS FOR MAKING MEASUREMENTS AND TESTS ARE AS FOLLOWS: (1) AMBIENT TEMPERATURE : 5℃ TO 35℃; 1.3 (2) RELATIVE HUMIDITY : 45% TO 85%; (3) AIR PRESSURE : 86Kpa TO 106Kpa. 测试标准状态: 在沒有指定的情況下测试温度,湿度,气压如下: (1)温度为5~35℃; (2)湿度为45%~85%; (3) 气压为86Kpa~106Kpa. 韩 绝缘电阻 司 1.2 使用温度范围: 在-10℃~+50℃溫度內使用. PERFORMANCE(DATA)规格(数据) 30mΩ MAX. 30毫欧以下. 500MΩ MIN. 500兆欧以上. AC 500V(50-60Hz) FOR 1 MIN TRIP CURRENT:0.5mA THE FOLLOWING CONTACE TEST METHOD: 首 STRENGTH 耐电压 (1)BETWEEN TERMINALS. (2) BETWEEN INDIVIDUAL TERMINALS AND FRAME. 输入AC500V(50-60Hz) 电压,1分钟感度电流为0.5mA, 接触测试方法如下: (1)接触端子之间. (2)外壳体和排脚之间. 市 ELECT RIC 圳 2.3 3 .MECHANICAL CHARACTERISTICS (机械性能规格): ITEM 项目 TEST CONDITIONS 测试条件 OPERATION FORCE 深 3.1 LATERAL PUSH(侧向推动) 动作力 3.2 3.3 TRAVEL TO CLOSURE 动作行程 STEM STRENGTH 操作部(柄) 强度 IN THE HORIZONTAL DIRECTION SWITCH HANDLE OPRATION,WITH AN EQUAL TO 2TIMES THE THRUST OF THE SWITSH FORM ONE POSITION TO THE NEXT GEAR, MOVING DISTANCE MEASURING HANDLE. 在开关推柄运行的水平方向,以一个等于2倍推力使开关从 一个档位运动到下一档位,测量推柄的移动距离. AND ALONG THE RUNNING DIRECTION AT APEX HANDLE(500gf) ON THESTRENGTH TEST,TIME IS 30SECONDS. 在推柄的先端沿运行方向加上(500gf)力度测 试,时间为30秒. THOUT DAMAGE TO PARTS ARCING OR BREAKDOWN ETC. 沒有绝缘破坏等异常 ERFORMANCE(DATA) 规格(数据) PUSH FORCE(按压力度) :200gf±50gf 2mm±0.2mm THERE SHALL BE NO DAMAGE ONAPPEARANCE MECHANICAL AND ELECTRICAL CHARACTERISTICS SHALL BE SATISFIED 外观无异常,满足 于机械,电气性能   深圳市首韩科技有限公司 文件编号 发布日期 2017年2月15日 2of2 SPECIFICATION规格书 第2版 产品型号:SS-13D07VG3 产品名称:拨动开关 4.DURABILITY(耐久性): 限 公 有 COLD TEST 耐冷实验 THE SWITCH SHALL BE STORED AT A TEMPERATURE OF-25±3℃ FOR 96 HOURS.AND THEN IT SHALL BE SUBJECTED TO THE CONTROLLED RECOVERY CONDITIONS FOR 1 HOUR AFTER WHICH MEASUREMENT SHALL BE MADE. 放置在温度-25±3℃中96小时后,再放置正常室温 中1小时后测定. HUMIDITY TEST 潮湿实验 THE SWITCH SHALL BE STORED AT A TEMPERATURE OF 40±2℃ AND A HUMIDITY OF 80% TO 85% FOR 96 Hr. THEN THE JACK SHALL BE MAINTAINEDAT STANDARD ATMOSPHERIC CONDITION FOR 1 Hr FOR OTHER PROCEDURES. 放置在40±2℃相对湿度为80~85%环境中96小时后, 再将 样品放在正常室温中1小时后测定. THERE SHALL BE NO DAMAGE ONAPPEARANCE MECHANICAL AND ELECTRICAL CHARACTERISTICS SHALL BE SATISFIED 外观无异常,满足于机 械, 电气性能 市 4.4 THE SWITCH SHALL BE STORED AT A TEMPERATURE OF 85±2℃ FOR 96 HOURS.AND THEN IT SHALL BE SUBJECTED TO THE CONTROLLED RECOVERY CONDITIONS FOR 1 HOUR AFTER WHICH MEASUREMENT SHALL BE MADE. 放置在温度85±2℃中96小时后,再放置正常室温 中1小时 后测定. 科 技 4.3 HEAT TEST 耐热实验 CYCLES FOR 1 MIN. 操作者以每分钟30次的频率,施加不大于开关1倍的推 力 做 5000 次无负荷测试. 1)CONTACT RESISTANCE SHALL BE 500mΩ MAX. 2)LIFETIME:5000次 1)接触电阻不超于500mΩ. 2)寿命:5000次 韩 4.2 LIFE TEST 寿命试验 AN ACTUATOR SHALL BE WITH A THRUST OF NO GREAT THAN 1 TIMES SWITH POWER TO 5000 CYCLES AT A SPEED OF 30 首 4.1 PERFORMANCE(DATA) 规格(数据) TEST CONDITIONS 测试条件 司 ITEM 项目 4.5 深 圳 HAND SOLDERING 手焊: 1)DIVCE 工具:SOLDER IRON 电烙铁. A.350℃MAX.,2 sec Max B.270℃MAX.,4 sec Max 2) REFLOW SOLDERING 回流焊:≤250℃ SOLDERING CONDITIONS 焊锡条件 THERE SHALL BE NO DAMAGE ONAPPEARANCE MECHANICAL AND ELECTRICAL CHARACTERISTICS SHALL BE SATISFIED 外观无异常,满足于机 械, 电气性能 司 限 公 有 深 圳 市 首 韩 科 技 H=3 ISSUED SPECIFCATION RATING: DC 50V 0.5A TITLE: MODEL NO: SS-13D07VG3 CONTACT RESISTANCE: 30m ohm max DRWG NO: 拨动开关 INSULATION RESISTANCE: 500M ohm at 500V DC UNIT: mm WITHSTAND VOLTAGE: AC 500V for 1 minute SCALE: 5:1 SWITCHING LIFE: 5000cycles (Unloading/15-18cycles/min) DATE: VERSION: 2016-04-02 第 1 版 TOLERANCE: 0.20mm 深圳市首韩科技有限公司 DWN 李春风 CHK'D 张栋 APPD 罗孝金
