SM74HC138 3-8 译码器
ZSGIIAV1.2
SM74HC138
概述
封装信息
SM74HC138 是一款高速 CMOS 器件,引脚
产品名称
封装形式
塑封体尺寸
(mm)
脚间距
(mm)

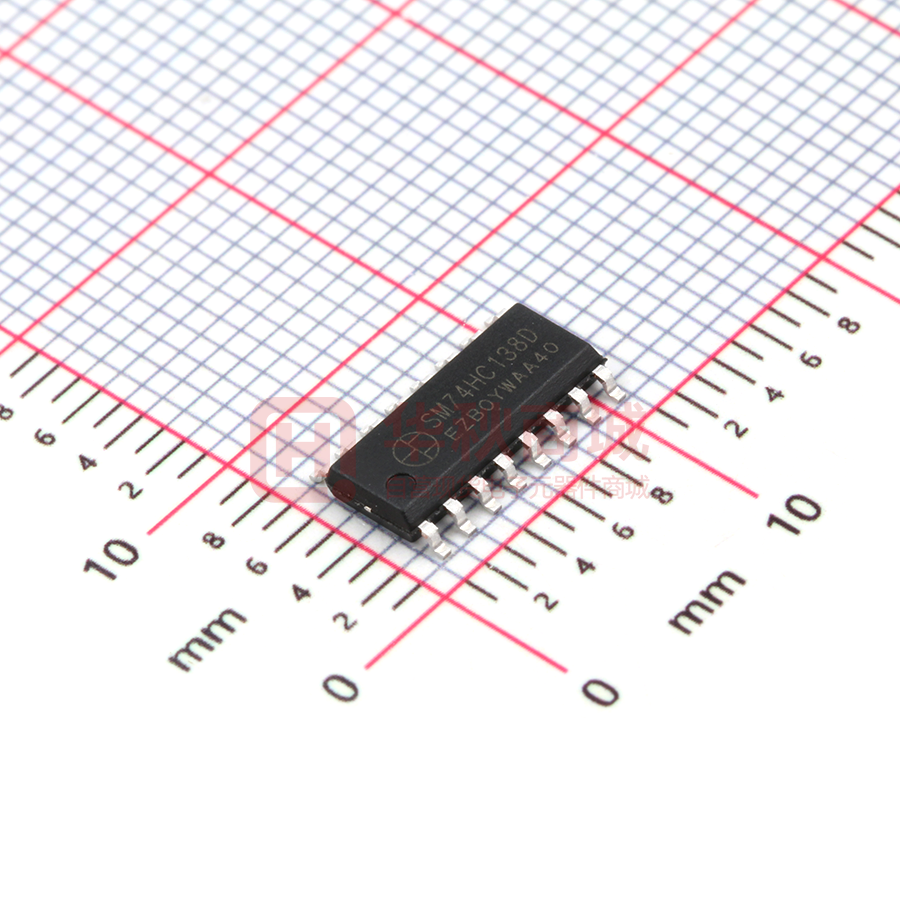

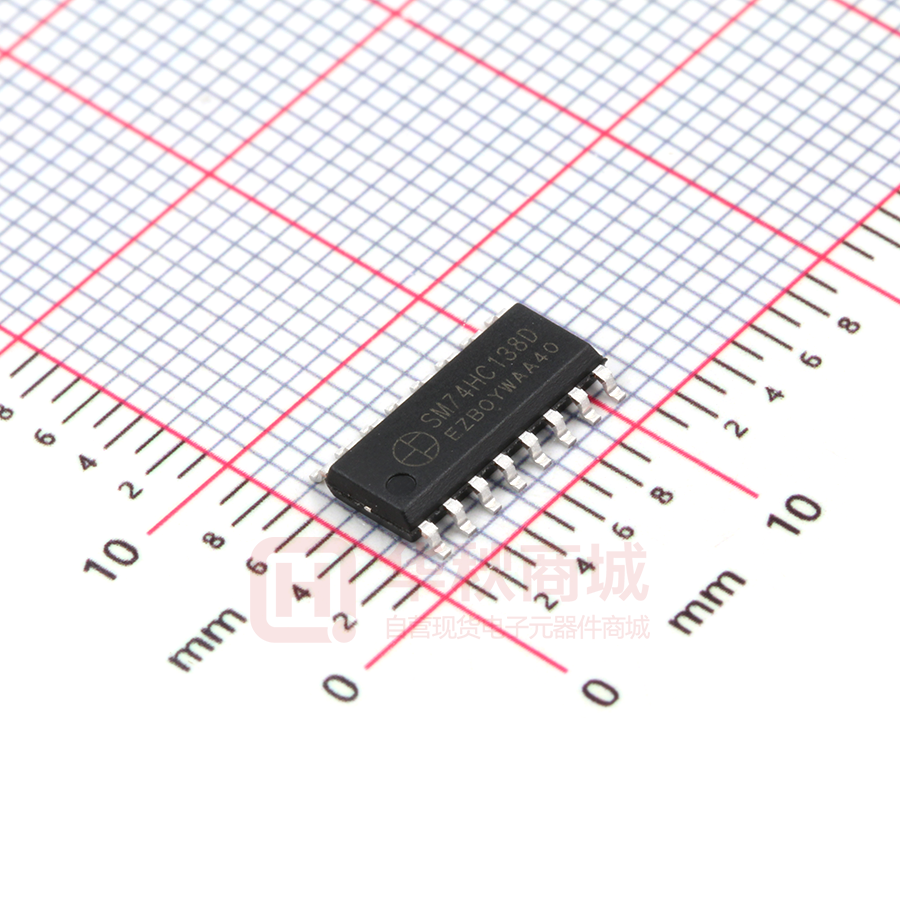

SM74HC138D
SOP16
10.0*3.94*1.45
1.27
SM138TS
TSSOP16
5.0*6.4*0.9
0.635
MW138N
QFN16(3*3)
3*3*0.85
0.5
兼容低功耗肖特基 TTL(LSTTL)系列。
SM74HC138 有三个地址数据输入端(A0、
A1、A2)和八个有效译码为低的输出端( Y0
— Y7 )
;
SM74HC138 有三个使能控制端( E1 、E 2 、
E3 ),当 E1 、 E 2 为低电平且 E3 为高电平时,
八个译码输出端才有译码输出,否则八个译码
输出端将全为高。
SM74HC138 通常应用于单个三地址数据输
管脚定义
入八译码输出的 3-8 译码器,也可根据使能信
号特点用两个 SM74HC138 实现四地址数据输
入和 16 译码输出的 4-16 译码器,应用中未使
用的使能端要处在译码有效输出使能电平状
态。
SM74HC138 主要应用于消费类电子产品。
特性说明
采用 CMOS 工艺
低功耗
工作电压:3.0V—5.0V
封装形式:SOP16、TSSOP16、QFN16(3*3)
应用领域
适用于数字电路中的 3—8 译码功能
电子邮件: market@chinaasic.com
网址: www.chinaasic.com
注:说明书更新版本请以公司网站公布为准
Tel: 0755-26991392
Fax: 0755-26991336
地址: 深圳市南山区高新技术产业园南区高新南一道 015 号国微研发大楼三层
-1-
SM74HC138 3-8 译码器
ZSGIIAV1.2
管脚说明
名称
功能说明
管脚号
数据输出
15—9,7
数据输入
1—3
使能控制
4—6
VDD
逻辑电源
16
GND
逻辑地
8
Y0 — Y6 , Y7
A0——A2
E1 , E2 ,E3
逻辑图
真值表
输入
E3
输出
E1
E2
A0
A1
A2
Y0
Y1
Y2
Y3
Y4
Y5
Y6
Y7
H
X
X
X
X
X
H
H
H
H
H
H
H
H
X
H
X
X
X
X
H
H
H
H
H
H
H
H
X
X
L
X
X
X
H
H
H
H
H
H
H
H
L
L
H
L
L
L
L
H
H
H
H
H
H
H
L
L
H
H
L
L
H
L
H
H
H
H
H
H
L
L
H
L
H
L
H
H
L
H
H
H
H
H
L
L
H
H
H
L
H
H
H
L
H
H
H
H
L
L
H
L
L
H
H
H
H
H
L
H
H
H
L
L
H
H
L
H
H
H
H
H
H
L
H
H
L
L
H
L
H
H
H
H
H
H
H
H
L
H
L
L
H
H
H
H
H
H
H
H
H
H
H
L
电子邮件: market@chinaasic.com
网址: www.chinaasic.com
注:说明书更新版本请以公司网站公布为准
Tel: 0755-26991392
Fax: 0755-26991336
地址: 深圳市南山区高新技术产业园南区高新南一道 015 号国微研发大楼三层
-2-
SM74HC138 3-8 译码器
ZSGIIAV1.2
电气参数
极限参数(Ta = 25℃)
参数
符号
范围
单位
逻辑电源电压
VDD
-0.5 —+7.0
V
逻辑输入电压
VI1
-0.5 —VDD + 0.5
V
功率损耗
PD
很抱歉,暂时无法提供与“SM74HC138D”相匹配的价格&库存,您可以联系我们找货
免费人工找货- 国内价格
- 5+0.44800
- 20+0.44000
- 100+0.42400
