SM74HC04 六通道反相器 ITOOIAV1.0
SM74HC04
概述

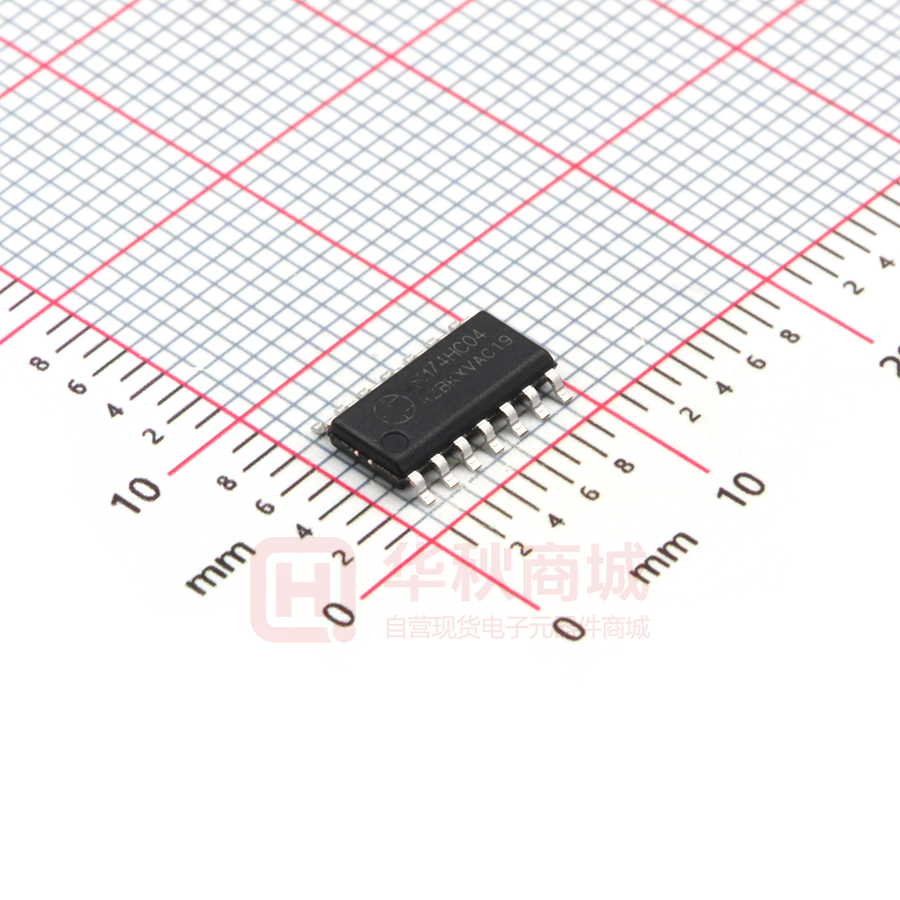

封装图
SM74HC04 是一种高速 CMOS 器件,兼容低功
耗肖特基 TTL 电路 74LS04。
特性说明
采用 CMOS 工艺
宽电压工作范围:3.0V—5.0V
6 通道反相器
封装形式:SOP14
SOP14
管脚定义
应用领域
1A
1Y
2A
2Y
3A
3Y
GND
适用于数字电路的信号反相应用
电子邮件: market@chinaasic.com
网址: www.chinaasic.com
注:说明书更新版本请以公司网站公布为准
1
2
3
4
5
6
7
14 VDD
13 6A
12 6Y
11 5A
10 5Y
9 4A
8 4Y
Tel: 0755-26991392
Fax: 0755-26991336
地址: 深圳市南山区高新技术产业园南区高新南一道 015 号国微研发大楼三层
-1-
SM74HC04 六通道反相器 ITOOIAV1.0
管脚说明
名称
功能说明
管脚号
1A—6A
数据输入
1、3、5、9、11、13
1Y—6Y
数据输出
2、4、6、8、10、12
VDD
逻辑电源
14
GND
逻辑地
7
逻辑图
电子邮件: market@chinaasic.com
网址: www.chinaasic.com
注:说明书更新版本请以公司网站公布为准
Tel: 0755-26991392
Fax: 0755-26991336
地址: 深圳市南山区高新技术产业园南区高新南一道 015 号国微研发大楼三层
-2-
SM74HC04 六通道反相器 ITOOIAV1.0
电气参数
极限参数(Ta = 25℃)
参数
符号
范围
单位
逻辑电源电压
VDD
-0.5——+7.0
V
逻辑输入电压
VI1
-0.5——VDD + 0.5
V
功率损耗
PD
