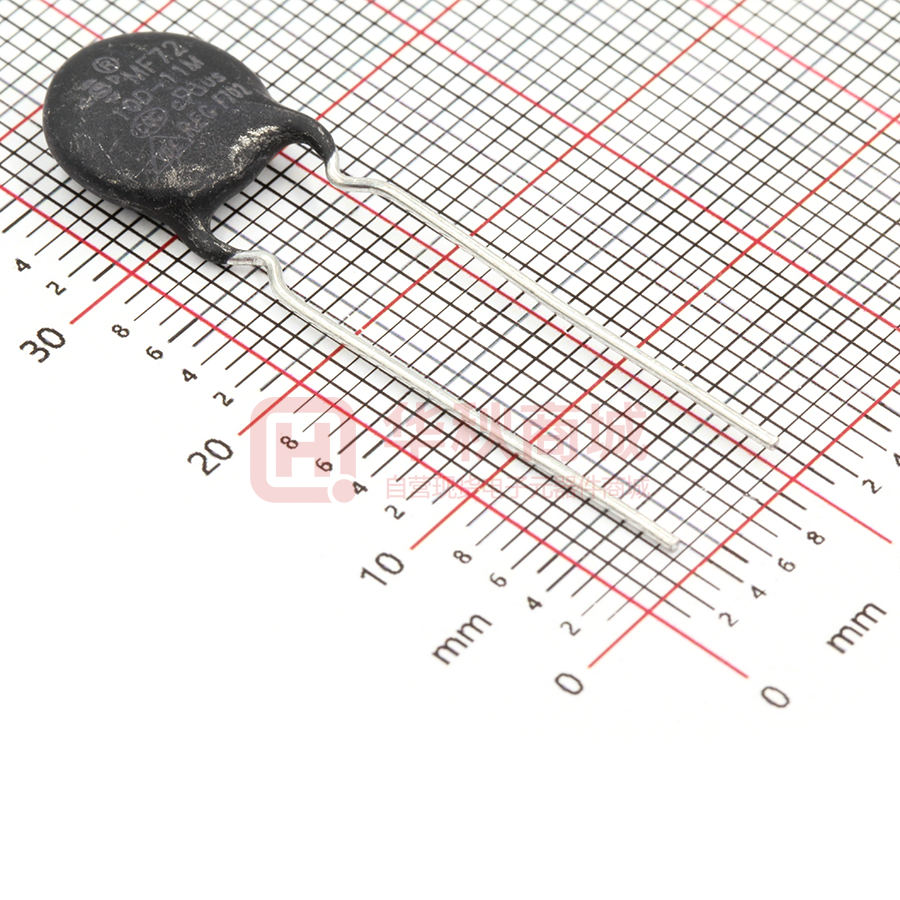

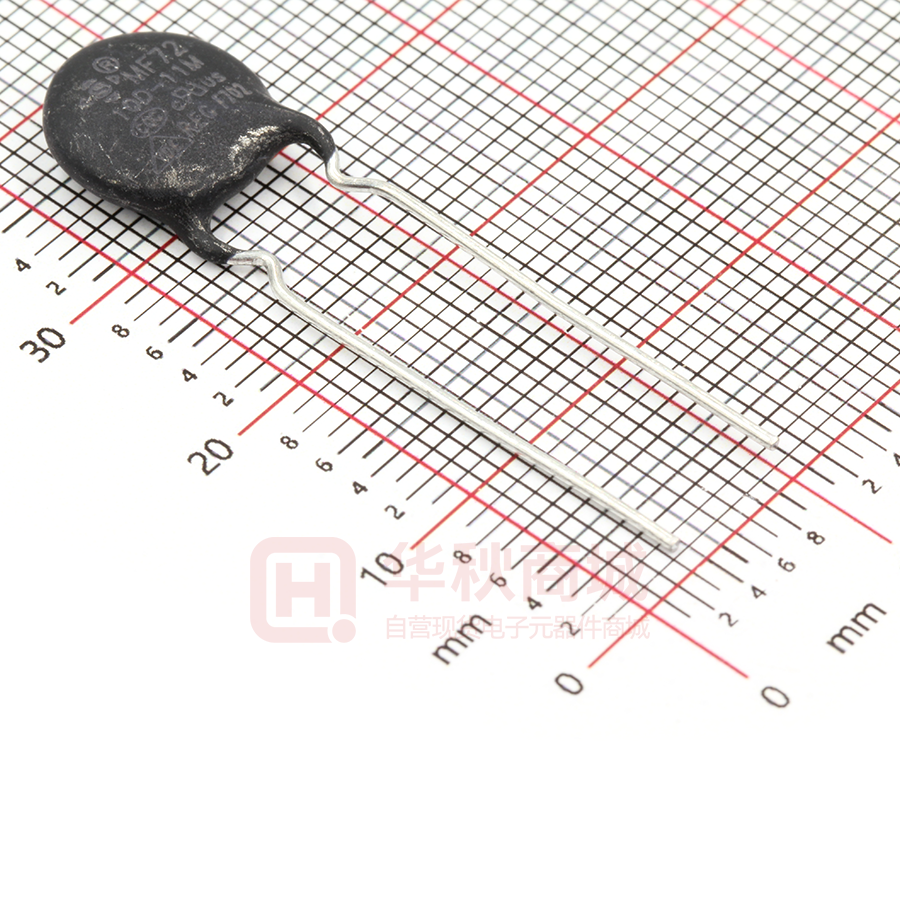

MF1110003M4EN0FPB0

Power NTC Thermistors For Limiting Inrush Current-PP Series (Phenolic Resin Coating) Power NTC Thermistors For Limiting Inrush Current-PP Series (Phenolic Resin Coating) Data Sheet Feature ■Wide diameter range from φ5 to φ20 ■Operating Temperature: -40℃～155℃ ■Storage Temperature: 15℃~35℃ Applications ■Suitable for power supply, electronic motors, transformers, adapters, projectors, halogen machines, LED drive circuits, etc. Applicable Standard Approval Organization Safety Standards Certificate No. China CQC GB/T 6663.1 CQC15001128226 USA Canada UL UL 1434 E474052 Email: info@songtian.cn Website: http://www.songtian-ste.com Revision: 2018-04-29 1 Power NTC Thermistors For Limiting Inrush Current-PP Series (Phenolic Resin Coating) Part Number Code MF 05 Songtian MF:NTC 100 X8 Zero Power Resistance 0R5:0.5Ω 080:8Ω 100:10Ω 121:120Ω M 3 Tolerance M:±20% B X7 Maximum Steady State Current X1:0.1A S5:1.5A 03:3.0A Lead Length S0~S9:1.0~1.9mm X0~X9:2.0~2.9mm A0~A9:3.0~3.9mm B0~B9:4.0~4.9mm C0~C9:5.0~5.9mm D0~D9:6.0~6.9mm E0~E9:7.0~7.9mm P B Package B: Bulk T:Tape Pitch B:5.0mm E:7.5mm D:10.0mm 0 Inner Management Encapsulation material Environmental Standard P:Phenolic Resin+RoHS R:Phenolic Resin + Halogen-Free Foot Type 1:Long straight 2:Outside Crimped 3:Short Straight 4:Inside kink lead 8:Vertical Crimped Core Diameter 05:5mm 20:20mm F Lead Material F: Tinned copper clad steel wire Lead Length F0~F9:8.0~8.9mm G0~G9:9.0~9.9mm H0~H9:10.0~10.9mm J0~J9:11.0~11.9mm K0~K9:12.0~12.9mm L0~L9:13.0~13.9mm M0~M9:14.0~14.9mm Electrical Characteristics Lead Length M0~M9:14.0~14.9mm N0:16~27.0mm(Bulk) Crimped Lead Taped N0:H0=16.5mm P0:H0=17.0mm Q0:H0=19.0mm Straight Lead Q0:20.0mm □D-5 Series Residual Resistor At B Maximum Value Steady （K） Current ±10% @25℃（Ω） Rated Zero Power Resistance @25℃（Ω） Maximum Steady Current @25℃ （A） 5D-5 5 1 0.353 8D-5 8 0.8 10D-5 10 15D-5 Thermal Time Constant （S） Heat Dissipation Coefficient （mW/℃） Operating Temperature Range （℃） CQC cUL 2500 ＜20 ＞6 -40℃～155℃ √ √ 0.675 2600 ＜20 ＞6 -40℃～155℃ 0.7 0.771 2600 ＜20 ＞6 -40℃～155℃ √ √ 15 0.6 1.53 2600 ＜20 ＞6 -40℃～155℃ √ √ 20D-5 20 0.5 1.253 2600 ＜20 ＞6 -40℃～155℃ √ √ 22D-5 22 0.6 2.06 2600 ＜20 ＞6 -40℃～155℃ √ √ 30D-5 30 0.4 2.227 2600 ＜20 ＞6 -40℃～155℃ √ √ Part Number Revision: 2018-04-29 2 Email: info@songtian.cn Approval Website: http://www.songtian-ste.com Power NTC Thermistors For Limiting Inrush Current-PP Series (Phenolic Resin Coating) Residual Resistor B At Value Maximum （K） Steady ±10% Current @25℃（Ω） Rated Zero Power Resistance @25℃（Ω） Maximu m Steady Current @25℃ （A） 33D-5 33 0.4 1.324 50D-5 50 0.4 60D-5 60 0.3 Part Number Thermal Time Constant （S） Heat Dissipation Coefficient （mW/℃） Operating Temperature Range （℃） 2600 ＜20 ＞6 2.653 2800 ＜18 1.878 2800 Approval CQC cUL -40℃～155℃ √ √ ＞6 -40℃～155℃ √ √ ＜18 ＞6 -40℃～155℃ √ √ Thermal Time Constant （S） Heat Dissipation Coefficient （mW/℃） Operating Temperature Range （℃） □D-7 Series Residual Resistor B At Value Maximum （K） Steady ±10% Current @25℃（Ω） Rated Zero Power Resistance @25℃（Ω） Maximu m Steady Current @25℃ （A） 3D-7 3 2 0.218 2600 ＜30 ＞10 -40℃～155℃ √ 5D-7 5 2 0.283 2600 ＜30 ＞10 -40℃～155℃ √ √ 8D-7 8 1 0.539 2600 ＜28 ＞9 -40℃～155℃ √ √ 10D-7 10 1 0.616 2800 ＜27 ＞9 -40℃～155℃ √ √ 12D-7 12 1 0.816 2800 ＜27 ＞9 -40℃～155℃ √ √ 16D-7 16 0.7 1.003 2800 ＜27 ＞9 -40℃～155℃ √ √ 20D-7 20 0.6 1.102 2800 ＜27 ＞9 -40℃～155℃ √ √ 22D-7 22 0.6 1.108 2800 ＜27 ＞9 -40℃～155℃ √ √ 30D-7 30 0.5 3.7059 2800 ＜28 ＞10 -40℃～155℃ √ √ 33D-7 33 0.2 1.485 2800 ＜28 ＞10 -40℃～155℃ √ √ 50D-7 50 0.5 1.653 2800 ＜28 ＞10 -40℃～155℃ √ √ Thermal Time Constant （S） Heat Dissipation Coefficient （mW/℃） Operating Temperature Range （℃） Part Number Approval CQC cUL □D-9 Series Residual Resistor B At Value Maximum （K） Steady ±10% Current @25℃（Ω） Rated Zero Power Resistance @25℃（Ω） Maximu m Steady Current @25℃ （A） 3D-9 3 3 0.120 2600 ＜35 ＞11 4D-9 4 3 0.190 2600 ＜35 5D-9 5 3 0.210 2600 6D-9 6 2 0.315 2600 Part Number Revision: 2018-04-29 3 Approval CQC cUL -40℃～155℃ √ √ ＞11 -40℃～155℃ √ √ ＜34 ＞11 -40℃～155℃ √ √ ＜34 ＞11 -40℃～155℃ √ √ Email: info@songtian.cn Website: http://www.songtian-ste.com Power NTC Thermistors For Limiting Inrush Current-PP Series (Phenolic Resin Coating) Residual Resistor B At Value Maximum （K） Steady ±10% Current @25℃（Ω） Rated Zero Power Resistance @25℃（Ω） Maximu m Steady Current @25℃ （A） 7D-9 7 2 0.3265 8D-9 8 2 10D-9 10 12D-9 Thermal Time Constant （S） Heat Dissipation Coefficient （mW/℃） Operating Temperature Range （℃） 2800 ＜34 ＞11 0.400 2800 ＜32 2 0.458 2800 12 1 0.652 16D-9 16 1 20D-9 20 22D-9 Part Number Approval CQC cUL -40℃～155℃ √ √ ＞11 -40℃～155℃ √ √ ＜32 ＞11 -40℃～155℃ √ √ 2800 ＜32 ＞11 -40℃～155℃ √ √ 0.802 2800 ＜31 ＞11 -40℃～155℃ √ √ 1 0.864 3000 ＜30 ＞11 -40℃～155℃ √ √ 22 1 0.950 3000 ＜30 ＞11 -40℃～155℃ √ √ 30D-9 30 1 1.022 3000 ＜30 ＞11 -40℃～155℃ √ √ 33D-9 33 1 1.124 3000 ＜30 ＞11 -40℃～155℃ √ √ 50D-9 50 1 1.252 3200 ＜30 ＞11 -40℃～155℃ √ √ 60D-9 60 0.8 1.502 3200 ＜31 ＞11 -40℃～155℃ √ √ 80D-9 80 0.8 2.010 3200 ＜30 ＞11 -40℃～155℃ √ √ 120D-9 120 0.8 3.015 3200 ＜30 ＞11 -40℃～155℃ √ √ 200D-9 200 0.5 5.007 3400 ＜32 ＞11 -40℃～155℃ √ √ Thermal Time Constant （S） Heat Dissipation Coefficient （mW/℃） Operating Temperature Range （℃） □D-11 Series Residual Resistor B At Value Maximum （K） Steady ±10% Current @25℃（Ω） Rated Zero Power Resistance @25℃（Ω） Maximu m Steady Current @25℃ （A） 2.5D-11 2.5 4 0.095 2600 ＜43 ＞13 3D-11 3 4 0.100 2600 ＜43 4D-11 4 3 0.150 2600 5D-11 5 3 0.156 6D-11 6 3 7D-11 7 8D-11 Part Number Approval CQC cUL -40℃～155℃ √ √ ＞13 -40℃～155℃ √ √ ＜44 ＞13 -40℃～155℃ √ √ 2800 ＜45 ＞13 -40℃～155℃ √ √ 0.240 2800 ＜45 ＞13 -40℃～155℃ √ √ 3 0.2824 2800 ＜45 ＞13 -40℃～155℃ √ √ 8 3 0.255 2800 ＜47 ＞14 -40℃～155℃ √ √ 10D-11 10 3 0.275 2800 ＜47 ＞14 -40℃～155℃ √ √ 12D-11 12 2 0.462 2800 ＜48 ＞14 -40℃～155℃ √ √ 15D-11 15 2 0.468 2800 ＜50 ＞14 -40℃～155℃ √ √ 16D-11 16 2 0.470 2800 ＜50 ＞14 -40℃～155℃ √ √ 20D-11 20 2 0.512 3000 ＜52 ＞15 -40℃～155℃ √ √ Revision: 2018-04-29 4 Email: info@songtian.cn Website: http://www.songtian-ste.com Power NTC Thermistors For Limiting Inrush Current-PP Series (Phenolic Resin Coating) Residual Resistor B At Value Maximum （K） Steady ±10% Current @25℃（Ω） Rated Zero Power Resistance @25℃（Ω） Maximu m Steady Current @25℃ （A） 22D-11 22 2 0.563 25D-11 25 2 30D-11 30 33D-11 Thermal Time Constant （S） Heat Dissipation Coefficient （mW/℃） Operating Temperature Range （℃） 3000 ＜52 ＞15 0.623 3000 ＜52 1.5 0.667 3000 33 1.5 0.734 47D-11 47 1.5 50D-11 50 60D-11 Part Number Approval CQC cUL -40℃～155℃ √ √ ＞15 -40℃～155℃ √ √ ＜52 ＞15 -40℃～155℃ √ √ 3000 ＜52 ＞15 -40℃～155℃ √ √ 1.002 3200 ＜52 ＞15 -40℃～155℃ √ √ 1.5 1.021 3200 ＜52 ＞15 -40℃～155℃ √ √ 60 1.5 1.215 3200 ＜52 ＞15 -40℃～155℃ √ √ 80D-11 80 1.2 1.656 3200 ＜52 ＞15 -40℃～155℃ √ √ 120D-11 120 1.1 2.253 3000 ＜50 ＞15 -40℃～155℃ √ √ Thermal Time Constant （S） Heat Dissipation Coefficient （mW/℃） Operating Temperature Range （℃） □D-13 Series Residual Resistor B At Value Maximum （K） Steady ±10% Current @25℃（Ω） Rated Zero Power Resistance @25℃（Ω） Maximum Steady Current @25℃ （A） 2.5D-13 2.5 5 0.088 2600 ＜60 ＞13 3D-13 3 5 0.092 2600 ＜60 4D-13 4 4 0.120 2800 4.7D-13 4.7 4 0.1469 5D-13 5 4 6D-13 6 7D-13 Part Number Approval CQC cUL -40℃～155℃ √ √ ＞14 -40℃～155℃ √ √ ＜67 ＞15 -40℃～155℃ √ √ 2800 ＜67 ＞15 -40℃～155℃ √ √ 0.125 2800 ＜68 ＞15 -40℃～155℃ √ √ 3 0.170 2800 ＜65 ＞15 -40℃～155℃ √ √ 7 3 0.188 3000 ＜65 ＞15 -40℃～155℃ √ √ 8D-13 8 3 0.194 3000 ＜60 ＞15 -40℃～155℃ √ √ 10D-13 10 3 0.206 3000 ＜65 ＞15 -40℃～155℃ √ √ 12D-13 12 3 0.316 3200 ＜65 ＞16 -40℃～155℃ √ √ 15D-13 15 3 0.335 3200 ＜60 ＞16 -40℃～155℃ √ √ 16D-13 16 3 0.338 3200 ＜60 ＞16 -40℃～155℃ √ √ 18D-13 18 3 0.356 3200 ＜60 ＞16 -40℃～155℃ √ √ 20D-13 20 3 0.372 3200 ＜65 ＞16 -40℃～155℃ √ √ 22D-13 22 3 0.625 3200 ＜65 ＞16 -40℃～155℃ √ √ 25D-13 25 2.5 0.422 3200 ＜65 ＞16 -40℃～155℃ √ √ 30D-13 30 2.5 0.517 3200 ＜65 ＞16 -40℃～155℃ √ √ Revision: 2018-04-29 5 Email: info@songtian.cn Website: http://www.songtian-ste.com Power NTC Thermistors For Limiting Inrush Current-PP Series (Phenolic Resin Coating) Residual Resistor B At Value Maximum （K） Steady ±10% Current @25℃（Ω） Rated Zero Power Resistance @25℃（Ω） Maximum Steady Current @25℃ （A） 33D-13 33 2.5 0.592 47D-13 47 2 50D-13 50 120D-13 120 Part Number Thermal Time Constant （S） Heat Dissipation Coefficient （mW/℃） Operating Temperature Range （℃） 3200 ＜65 ＞16 0.810 3200 ＜65 2 1.161 3200 1.2 2.124 3400 Approval CQC cUL -40℃～155℃ √ √ ＞17 -40℃～155℃ √ √ ＜65 ＞13 -40℃～155℃ √ √ ＜65 ＞17 -40℃～155℃ √ √ Thermal Time Constant （S） Heat Dissipation Coefficient （mW/℃） Operating Temperature Range （℃） □D-15 Series Residual Resistor B At Value Maximum （K） Steady ±10% Current @25℃（Ω） Rated Zero Power Resistance @25℃（Ω） Maximum Steady Current @25℃ （A） 3D-15 3 6 0.075 2800 ＜76 ＞18 4D-15 4 5 0.1985 2800 ＜76 5D-15 5 5 0.112 3000 6D-15 6 4 0.155 7D-15 7 4 8D-15 8 10D-15 Part Number Approval CQC cU L -40℃～155℃ √ √ ＞18 -40℃～155℃ √ √ ＜76 ＞20 -40℃～155℃ √ √ 3000 ＜80 ＞20 -40℃～155℃ √ √ 0.173 3000 ＜80 ＞20 -40℃～155℃ √ √ 4 0.178 3000 ＜80 ＞20 -40℃～155℃ √ √ 10 4 0.180 3200 ＜75 ＞20 -40℃～155℃ √ √ 12D-15 12 3 0.250 3200 ＜75 ＞20 -40℃～155℃ √ √ 15D-15 15 3 0.268 3200 ＜85 ＞21 -40℃～155℃ √ √ 16D-15 16 3 0.276 3200 ＜70 ＞21 -40℃～155℃ √ √ 18D-15 18 3 0.3375 3200 ＜70 ＞21 -40℃～155℃ √ √ 20D-15 20 3 0.288 3200 ＜86 ＞21 -40℃～155℃ √ √ 22D-15 22 3 0.3812 3200 ＜86 ＞21 -40℃～155℃ √ √ 25D-15 25 3.5 0.358 3200 ＜86 ＞21 -40℃～155℃ √ √ 30D-15 30 3.5 0.438 3200 ＜75 ＞21 -40℃～155℃ √ √ 33D-15 33 3 0.571 3200 ＜86 ＞21 -40℃～155℃ √ √ 40D-15 40 3 0.587 3200 ＜86 ＞21 -40℃～155℃ √ √ 47D-15 47 3 0.680 3200 ＜86 ＞21 -40℃～155℃ √ √ 50D-15 50 3 0.734 3200 ＜86 ＞21 -40℃～155℃ √ √ 120D-15 120 1.8 1.652 3400 ＜87 ＞22 -40℃～155℃ √ √ Revision: 2018-04-29 6 Email: info@songtian.cn Website: http://www.songtian-ste.com Power NTC Thermistors For Limiting Inrush Current-PP Series (Phenolic Resin Coating) □D-20 Series Rated Zero Power Resistance @25℃（Ω） Maximum Steady Current @25℃ （A） Residual Resistor At Maximum Steady Current @25℃（Ω） B Value （K） ±10% Thermal Time Constant （S） Heat Dissipation Coefficient （mW/℃） Operating Temperature Range （℃） CQC cU L 6D-20 6 5 0.113 3000 ＜103 ＞25 -40℃～155℃ √ √ 8D-20 8 5 0.142 3000 ＜105 ＞25 -40℃～155℃ √ √ 10D-20 10 5 0.162 3200 ＜102 ＞25 -40℃～155℃ √ √ 12D-20 12 4 0.195 3200 ＜100 ＞25 -40℃～155℃ √ √ 16D-20 16 4 0.212 3200 ＜100 ＞25 -40℃～155℃ √ √ Part Number Approval Dimensions (mm) and Approval Size (mm) Part No. □D-5 □D-7 □D-9 □D-11 □D-13 □D-15 □D-20 Revision: 2018-04-29 D Max. T Max. F±0.8 d±0.05 7.0 4.5 5.0 0.6 9.0 5.0 5.0 0.6 11.0 6.0 5.0 0.7 13.0 6.5 7.5 0.7 15.5 7.0 7.5 0.7 17.5 7.0 7.5 0.7 22.5 7.0 10.0 1.0 7 Email: info@songtian.cn Website: http://www.songtian-ste.com Power NTC Thermistors For Limiting Inrush Current-PP Series (Phenolic Resin Coating) Lead Configuration Lead Length L (mm) Coating Lead Length C (mm) Height H (mm) Long Straight 16.0 min 3.0 Max / Short Straight ①[2.5≤L＜6.0]+/-0.5; ②[6.0≤L≤10]+/-1.0 3.0 Max / Outside Crimped ①[2.5≤L＜6.0]+/-0.5; ②[6.0≤L≤10]+/-1.0 Not exceed the bend point 5.0mm Max Inner Crimped ①[2.5≤L＜6.0]+/-0.5; ②[6.0≤L≤10]+/-1.0 Not exceed the bend point 6.0mm Max Vertical Crimped ①[2.5≤L＜6.0]+/-0.5; ②[6.0≤L≤10]+/-1.0 Not exceed the bend point 4.0mm Max Lead Style Revision: 2018-04-29 Drawing 8 Email: info@songtian.cn Website: http://www.songtian-ste.com Power NTC Thermistors For Limiting Inrush Current-PP Series (Phenolic Resin Coating) Taping And Dimensions (mm) Fig.1 Fig.2 Figure Symbol P=5.0 P=7.5 Po 12.7±0.3 12.7±0.3 P 12.7±1.0 25.4±1.0 P1 3.85±0.7 8.95±0.7 P2 6.35±1.3 12.7±1.3 F 5±0.8 7.5±0.8 Δh 0±2.0 0±2.0 W 18.0+1.5/-1.0 18.0 +1.5/-1.0 Wo 10.5 Max 10.5 Max W1 9.0+0.75/-0.5 9.0+0.75/-0.5 W2 3.0 Max 3.0 Max Do 4.0±0.2 4.0±0.2 H 20+1.5/-1.0 20+1.5/-1.0 16.5&17.0&19.0 16.5&17.0&19.0 Fig.1 (P=5.0) Ho +1.5/-1.0 +1.5/-1.0 Straight Lead Crimped Lead Straight Lead Crimped Lead 11.0 Max 9.0 Max 11.0 Max 9.0 Max L Fig.2 (P=7.5) Revision: 2018-04-29 9 t1 0.5±0.2 0.5±0.2 t2 1.7 Max 1.7 Max Email: info@songtian.cn Website: http://www.songtian-ste.com
