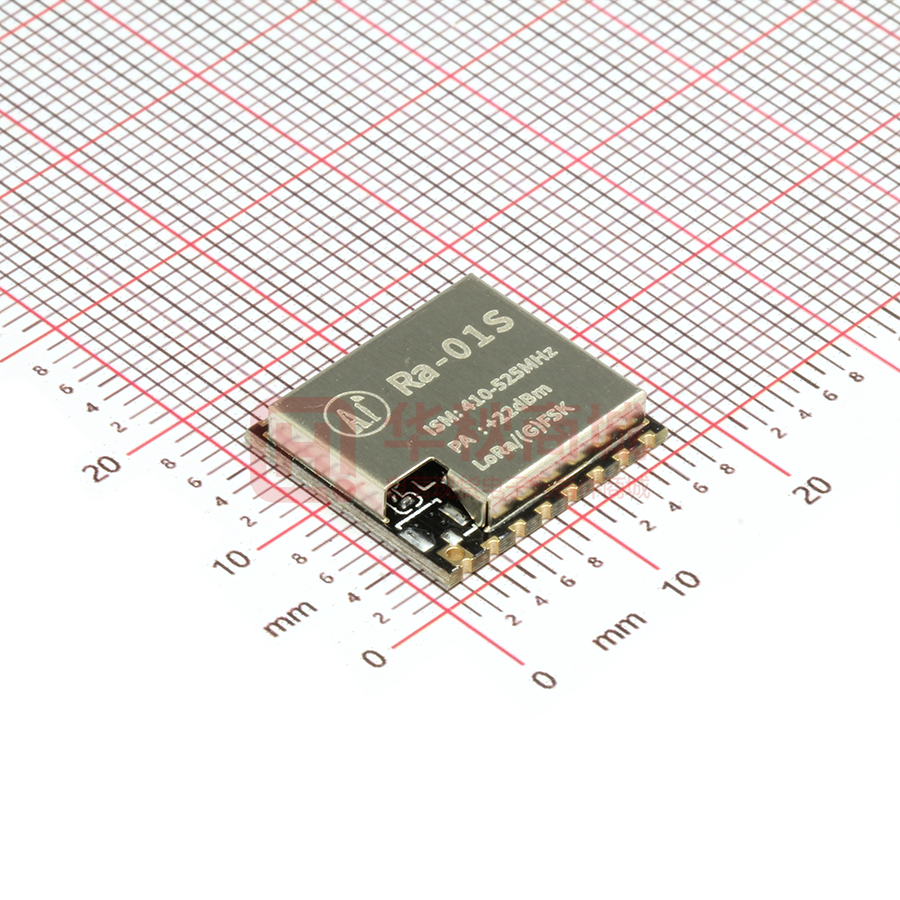

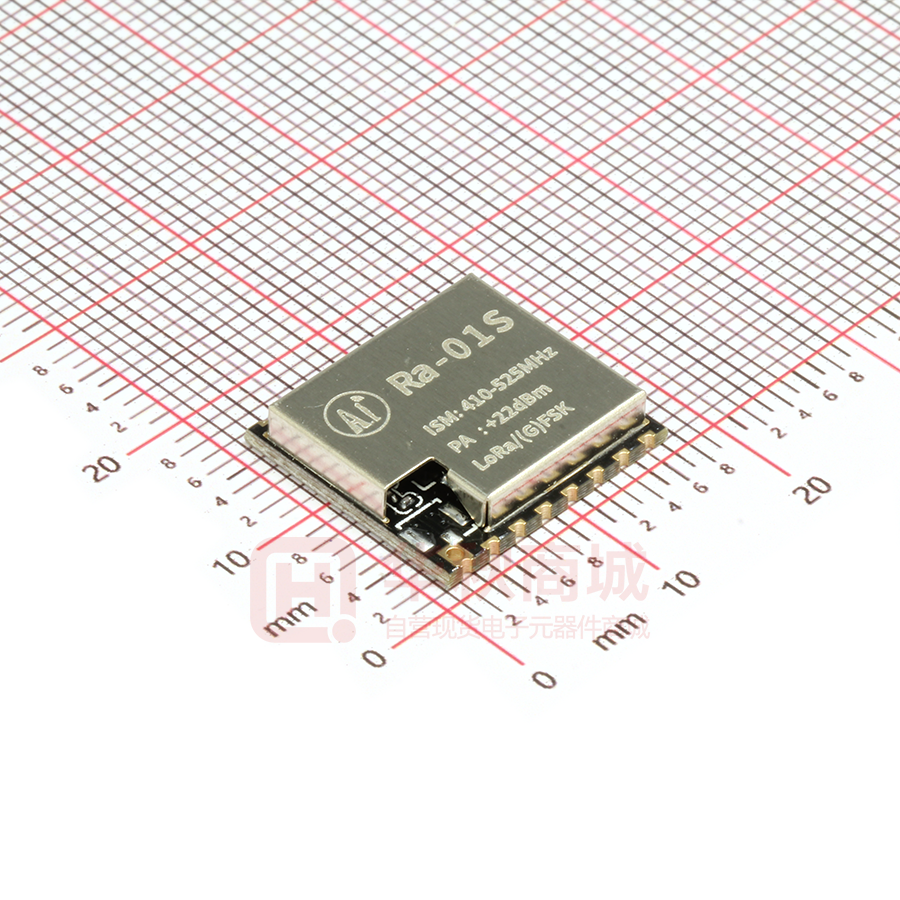

Ra-01S

Ra-01S 规格书 V1.0 Ra-01S 规格书 版本 V1.0 版权 ©2020 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 1 页 共 15 页 Ra-01S 规格书 V1.0 免责申明和版权公告 本文中的信息，包括供参考的 URL 地址，如有变更，恕不另行通知。 文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵 权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。本文档不负任何责 任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。本文档在此未以禁止反 言或其他方式授予任何知识产权使用许可，不管是明示许可还是暗示许可。 文中所得测试数据均为安信可实验室测试所得，实际结果可能略有差异。 文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。 最终解释权归深圳市安信可科技有限公司所有。 注 意 由于产品版本升级或其他原因，本手册内容有可能变更。深圳市安信可科技有限公 司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。本手册仅作 为使用指导，深圳市安信可科技有限公司尽全力在本手册中提供准确的信息，但是深圳 市安信可科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和 建议也不构成任何明示或暗示的担保。 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 2 页 共 15 页 Ra-01S 规格书 V1.0 文件制定/修订/废止履历表 版本 日期 V1.0 2020.8.12 Copyright © 2020 制定/修订内容 首版 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 制定 核准 徐 第 3 页 共 15 页 Ra-01S 规格书 V1.0 目录 一、 二、 三、 四、 五、 六、 七、 八、 九、 产品概述....................................................................................................................................................5 电气参数....................................................................................................................................................7 外观尺寸....................................................................................................................................................9 管脚定义..................................................................................................................................................10 原理图......................................................................................................................................................11 设计指导..................................................................................................................................................12 回流焊曲线图..........................................................................................................................................14 包装信息..................................................................................................................................................15 联系我们..................................................................................................................................................15 Copyright © 2020 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 4 页 共 15 页 Ra-01S 规格书 V1.0 一、 产品概述 安信可 LoRa 系列模块（Ra-01S）由安信可科技设计开发。该模组用于超长距离扩频 通信，其射频芯片 SX1268 主要采用 LoRa™远程调制解调器，用于超长距离扩频通信， 抗干扰性强，能够最大限度降低电流消耗。借助 SEMTECH 的 LoRa™专利调制技术， SX1268 具有超过-148dBm 的高灵敏度，+22dBm 的功率输出，传输距离远，可靠性高。 同时，相对传统调制技术，LoRa™调制技术在抗阻塞和选择方面也具有明显优势，解决 了传统设计方案无法同时兼顾距离、抗干扰和功耗的问题。 应用领域用于自动抄表，家庭楼宇自动化，安防系统，远程灌溉系统。 特性  LoRa™ 调制解调器  支持 FSK、GFSK、MSK、GMSK、LoRa™及 OOK 调制方式  支持频段 410MHz~525MHz  工作电压为 3.3V,最大输出+22dBm，最大工作电流为 140mA  接收状态下具有低功耗特性，接收电流为 12.15mA，待机电流为 1.6mA  高灵敏度：低至-140dBm  小体积双列邮票孔贴片封装  模块采用 SPI 接口，使用半双工通信，带 CRC、高达 256 字节的数据包引擎 Copyright © 2019 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 5 页 共 15 页 Ra-01S 规格书 V1.0 主要参数 表 1 主要参数说明 模块型号 Ra-01S 封装 SMD16 尺寸 17*16*3.2(±0.2)MM 天线形式 兼容半孔焊盘/通孔焊盘（需焊接天线）/IPEX 座子 频谱范围 410MHz~525MHz 工作温度 -40 ℃ ~ 85 ℃ 存储环境 -40 ℃ ~ 125 ℃ , < 90%RH 供电范围 2.7~3.6V，典型值 3.3V，电流大于 200mA 支持接口 SPI 可编程比特率 最高达到 300kbps 认证 / Copyright © 2019 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 6 页 共 15 页 Ra-01S 规格书 V1.0 二、 电气参数 Ra-01S 系列模块是静电敏感设备，在搬运时需要采取特殊预防措施 提示： Ra-01S 模块是静电敏感设备（ESD），需要特殊的 ESD 预防措施，通常应将其应用于 ESD 敏感组件。 必须在结合 Ra-01S 模块的任何应用的整个处理，运输和操作过程中，采用正确的 ESD 处理和包装程 序。 请勿用手触摸模块或使用非抗静电烙铁进行焊接，以免损坏模块。 电气特性 参数 名称 最小值 典型值 最大值 单位 工作温度 TOPR -40 25 85 ℃ 供电电压 VDD 2.7 3.3 3.6 V 数字端口特性 描述 典型值 单位 工作频率 410~525 MHz 端口 名称 最小值 典型值 最大值 单位 IO 电平 VIO 2.7 3.3 3.6 V 输入逻辑电平低 VIL - - 0.2 V 输入逻辑电平高 VIH 0.8 - - V 输出逻辑电平低 VOL - - 0.1 V 输出逻辑电平高 VOH 0.9 - - V Copyright © 2019 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 7 页 共 15 页 Ra-01S 规格书 V1.0 ·SPI 接口特性 符号 描述 条件 典型 值 最小值 最 大 值 单位 Fsck SCK 频率 - - - 10 MHz tch SCK 高电平时间 - 50 - - ns tcl SCK 低电平时间 - 50 - - ns trise SCK 上升时间 - - 5 - ns tfall SCK 下降时间 - - 5 - ns tsetup MOSI 建立时间 从 MOSI 变化到 SCK 上升沿 30 - - ns 从 SCK 上升沿到 MOSI 变化 20 - - ns 从 NSS 下降沿到 SCK 上升沿 30 - - ns 从 SCK 下降沿到 NSS 上升沿，正常 模式 100 - - ns thold tnsetu p MOSI 维持时间 NSS 建立时间 tnhold NSS 维持时间 tnhigh spi 访问间隔的 NSS 高电平时间 - 20 - - ns T_DATA DATA 维持与建立 时间 - 250 - - ns Copyright © 2019 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 8 页 共 15 页 Ra-01S 规格书 V1.0 三、 外观尺寸 Copyright © 2019 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 9 页 共 15 页 Ra-01S 规格书 V1.0 四、 管脚定义 Ra-01S 模组共接出 16 个接口，如管脚示意图，管脚功能定义表是接口定义。 Ra-01S 管脚示意图 管脚功能定义表 脚序 名称 1 ANT 接天线 2 GND 接地 3 3.3V 典型值 3.3V 供电 4 RESET 复位脚 5 TXEN 射频控制端口 6 DIO1 数字 IO1 软件配置 7 DIO2 数字 IO2 软件配置 8 DIO3 数字 IO3 软件配置 9 GND 接地 10 BUSY 状态指示引脚 11 RXEN 射频控制端口 12 SCK SPI 时钟输入 13 MISO SPI 数据输出 14 MOSI SPI 数据输入 Copyright © 2019 功能说明 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 10 页 共 15 页 Ra-01S 规格书 V1.0 15 NSS SPI 片选输入 16 GND 接地 SX1268 的 3 个通用 IO 引脚在 LoRa™模式下均可用。 它们的映射关系取决于 RegDioMapping1 和 RegDioMapping2 这两个寄存器的配 置。 操作 DIOx 模式 映射 全部 DIO3 00 CadDone 01 Valid Header 10 PayloadCrc Error 11 - DIO2 Fhss Change Channel Fhss Change Channel Fhss Change Channel - DIO1 RxRimeo ut Fhss Change Channel CadDete cted - 五、 原理图 Copyright © 2019 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 11 页 共 15 页 Ra-01S 规格书 V1.0 六、 设计指导 1、应用电路 2、推荐模组封装设计尺寸 注意：此为 Ra-01S 模组封装图，推荐依照此图来设计 PCB 板，使模组能 PCB 板上正常工 作；且设计焊盘时需注意，不能把 PCB 上的焊盘设计的比模组对应焊盘内缩偏移，而 PCB 焊盘相对模组焊盘外扩则不影响模组使用。 3、天线的安装 （1）、Ra-01S 需要焊接天线使用，模块上兼容了半孔焊盘和圆孔焊盘。 （2）、为了天线能达到最优的效果，天线装配的位置要远离金属件。 Copyright © 2019 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 12 页 共 15 页 Ra-01S 规格书 V1.0 4、供电 （1）、推荐 3.3V 电压，峰值建议 200mA 以上电流 （2）、建议使用 LDO 供电；如使用 DC-DC 建议纹波控制在 30mV 以内。 （3）、DC-DC 供电电路建议预留动态响应电容的位置，可以在负载变化较大时，优化输 出纹波。 （4）、3.3V 电源接口建议增加 ESD 器件。 5、GPIO 口的使用 （1）、模组外围引出了一些 GPIO 口，如需使用建议在 IO 口上串联 10-100 欧姆的电阻。 这样可以抑制过冲，是两边电平更平稳。对 EMI 和 ESD 都有帮助。 （2）、特殊 IO 口的上下拉，需参考规格书的使用说明，此处会影响到模组的启动配置。 （3）、模组的 IO 口是 3.3V 如果主控与模组的 IO 电平不匹配，需要增加电平转换电路。 （4）、如果 IO 口直连到外围接口，或者排针等端子，建议在 IO 走线靠近端子处预留 ESD 器件。 图 电平转换电路 Copyright © 2019 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 13 页 共 15 页 Ra-01S 规格书 V1.0 七、 回流焊曲线图 Copyright © 2019 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 14 页 共 15 页 Ra-01S 规格书 V1.0 八、 包装信息 如下图示，Ra-01S 的包装为编带。 九、 联系我们 官方官网：https://www.ai-thinker.com 开发 DOCS：https://docs.ai-thinker.com 官方论坛：http://bbs.ai-thinker.com 样品购买：https://anxinke.taobao.com 商务合作：sales@aithinker.com 技术支持：support@aithinker.com 公司地址：深圳市宝安区西乡固戍华丰智慧创新港 C 栋 410 联系电话：0755-29162996 Copyright © 2019 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第 15 页 共 15 页
