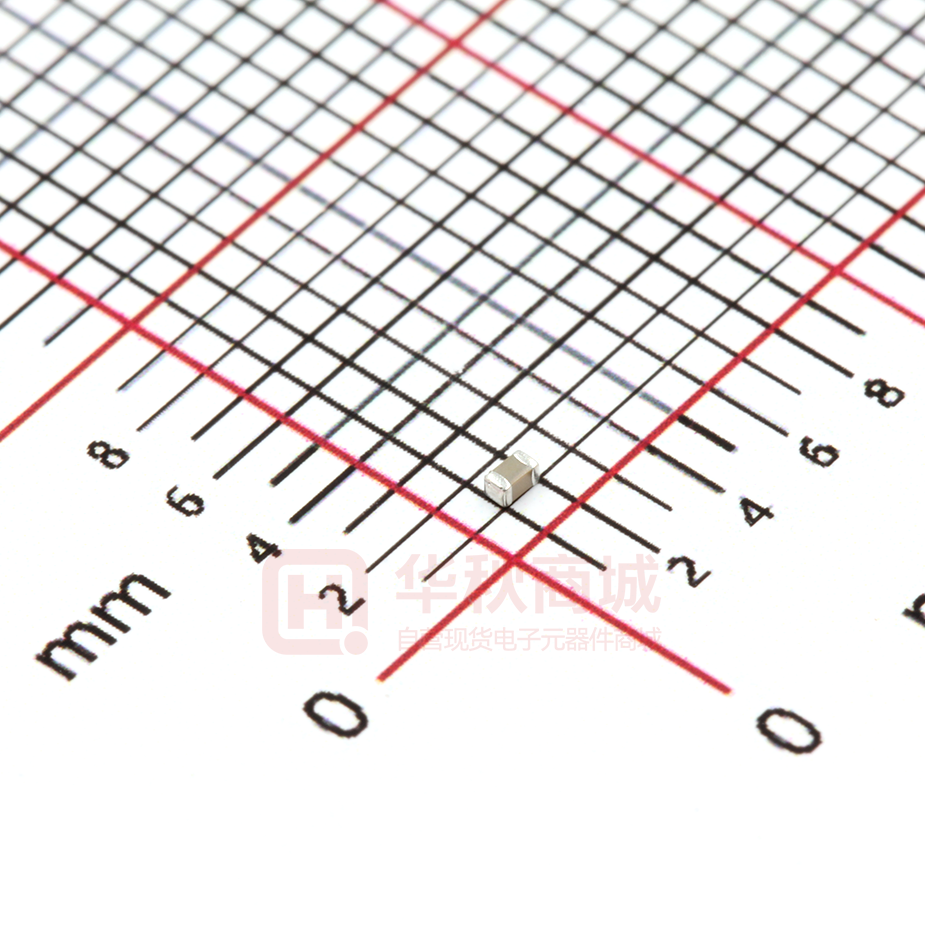

V475K0402X5R6R3NCT

版本号： B 生效日期： 2019 年 08 月 07 日 VYJLZ047-SJ 版 本 号：SVEX-CBE201908 生效日期：2019-08-29 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD 片式高容多层陶瓷电容器 产 品 规 格 书 Product Specification 地址：罗定市双东街道创业二路 1 号微容科技园 ADD：Viiyong Hi-Tech Park, No.1 Chuangye 2nd Road, Shuangdong Sub-disitrict, Luoding, Guangdong, P. R. China Postcode：527200 TEL：0766-3810639 FAX：0766-3810639 备注：产品规格书仅供设计选型参考用，不作为交货依据。 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 1．范围： 此规格书适用于下面列出的所有系列的片式高容多层陶瓷电容器（英文缩写 MLCC） ： 1.1 应用特性：通用； 1.2 结构设计分类：高容； 产品尺寸规格：0402、0603、0805、1206、1210； 标称电容量范围：27nF~100μF 额定电压范围：4V~50V 1.3 介质特性组别：X7R、X5R、X5S、X5T、Y5V 2．产品的命名规则： V 105 M 0402 X5R 160 N B * 微容通用片 式多层陶瓷 电容器 标称电容量 尺寸规格（EIA） 温度系数或特性 额定电压 微容控制代 代码 0402、0603 0805、1206 1210 代码 6R3=6.3V；100=10V 160=16V ；250=25V 500=50V 码 例 105=1.0μF X7R、X5R、X5S、 X5T、Y5V 标称电容量的允许偏差 端电极类型 N：Cu/Ni/Sn 三层结构； K：±10% L：±15% M：±20% N：±30% X：±40% Y: +150/-20% Z：+80/-20% L1 产品厚度代码 具体厚度代码见表 1， L2 W T L 图1 表1 尺寸规格 0402 0603 0805 1206 1210 产品外形示意图 MLCC 的尺寸规格 (单位: mm) 长度（L） 1.00±0.05 1.00+0.15-0.05 1.00+0.15-0.05 1.00+0.20-0.05 1.60+0.20-0.10 1.60±0.10 1.60+0.20-0 1.60+0.20-0.10 宽度（W） 0.50±0.05 0.50+0.13-0.05 0.50+0.15-0.05 0.50+0.20-0.05 0.80+0.20-0.10 0.80±0.10 0.80+0.15-0.05 0.80+0.20-0.10 端头宽度（L1、L2） 0.10～0.35 0.10～0.35 0.10～0.35 0.10～0.35 0.15～0.60 0.15～0.60 0.15～0.60 0.15～0.60 厚度（T） 0.50±0.05 0.50+0.13-0.05 0.50+0.15-0.05 0.50+0.20-0.05 0.45±0.05 0.80±0.10 0.80+0.15-0.05 0.80+0.20-0.10 厚度代码 B N 6 C S D E K 1.60±0.25 2.00±0.10 2.00±0.20 2.00±0.15 2.00+0.20-0.30 3.20±0.15 3.20±0.20 3.20±0.15 3.20±0.20 3.20±0.20 3.20±0.20 0.80±0.25 1.25±0.10 1.25±0.20 1.25±0.15 1.25+0.20-0.30 1.60±0.15 1.60±0.20 1.60±0.15 2.50±0.20 2.50±0.20 2.50±0.20 0.20～0.60 0.20～0.75 0.20～0.75 0.20～0.75 0.20～0.75 0.25～0.75 0.25～0.75 0.25～0.75 0.25～0.75 0.25～0.75 0.25～0.75 0.80±0.25 0.85±0.10 0.85+0.15-0.35 1.25±0.15 1.25+0.20-0.30 0.85+0.15-0.35 1.15±0.20 1.60±0.20 1.60±0.20 2.00±0.20 2.50±0.20 E Y 5 H Y O L L Q R 4 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 表2 介质特性组别 X7R X5R X5S X5T Y5V 工作温度范围 -55℃～+125℃ -55℃～+85℃ -55℃～+85℃ -55℃～+85℃ -30℃～+85℃ 表3 尺寸 规格 额定电压 /UR X7R 50V 27nF～100nF 35V — 25V 16V 0402 10V 6.3V 4V 50V 35V 25V 16V 0603 10V — — — — — 220nF — — — 220nF — — — 220nF — 50V 35V 25V 0805 16V 10V 6.3V 4V 标称电容量范围 X5R X5S/X5T 82nF～470nF 82nF～470nF 1.0μF /2.2μF 120nF～820nF 1.0μF 2.2μF 2.2μF — 270nF～2.2μF 1.0μF 4.7μF 4.7μF — — 1.0μF — — — — — — — — — 2.2μF～22μF 47μF 2.2μF～47μF/100μF 22μF～47μF 47μF — 120nF～1.0μF — — — — 470nF～1.0μF — — 470nF～1.0μF — — — — — — — — — — — 1.0μF — — 温度系数或温度特性 ±15% ±15% ±22% +22/-33% +22/-82% 容量范围与厚度代码对照表 270nF～820nF 1.0μF～2.2μF 2.7μF～4.7μF 4.7μF～10μF 270nF～820nF 1.0μF～2.2μF 2.7μF～4.7μF 4.7μF～10μF 10μF～22μF 1.0μF 2.2μF 1.0μF 2.2μF～4.7μF 1.0μF～2.2μF 270nF～3.9μF 4.7μF～10μF 1.0μF～2.2μF 560nF～4.7μF 4.7μF 6.8μF～10μF 4.7μF 1.0μF～4.7μF/10μF 10μF 4.7μF～10μF 22μF 2.2μF～6.8μF 10μF 8.2μF～47μF 10μF～47μF 1.0μF～2.2μF 1.0μF～4.7μF 1.0μF～2.2μF 1.0μF～4.7μF 1.0μF～10μF 22μF 1.0μF～22μF 2.2μF～10μF 2.2μF～22μF 2.2μF～22μF 2.2μF～47μF 6.3V 4V 产品的介质特性组别 Y5V 厚度代码 100nF～470nF 100nF～470nF C 100nF～470nF 100nF～470nF C — 1.0μF 2.2μF — — — 1.0μF～2.2μF — — — 1.0μF — — — 1.0μF～2.2μF 2.7μF～4.7μF 4.7μF～10μF — — — — — — 0.47μF~1.0μF — — — — — — 2.2μF～4.7μF — — — 2.2μF～6.8μF 10μF 8.2μF～22μF — — — — — 150nF～680nF 1.0μF 2.2μF — — 330nF～2.2μF 1.0μF 4.7μF 4.7μF — — — — — — — 330nF～680nF 1.0μF～2.2μF 2.7μF～4.7μF 4.7μF～10μF 330nF～680nF 1.0μF～2.2μF 2.7μF～4.7μF 4.7μF～10μF 10μF～22μF 1.0μF 2.2μF 1.0μF — 1.0μF～2.2μF 330nF～3.3μF 4.7μF～10μF 1.0μF～2.2μF 680nF～3.3μF 4.7μF 6.8μF～10μF 4.7μF 1.0μF～4.7μF 10μF 5.6μF～10μF — 2.2μF～6.8μF 10μF 8.2μF～22μF 10μF～47μF 1.0μF～2.2μF 1.0μF～4.7μF 1.0μF～2.2μF 1.0μF～4.7μF 1.0μF～10μF — 1.0μF～22μF 2.2μF～10μF 2.2μF～22μF 2.2μF～22μF 2.2μF～47μF N B C N B N B C 6 N B 6 C N B 6 C C D K D K S D K S D E K S D E K 4 D E K K Y H Y H Y 5 H Y H Y H 2.2μF～22μF — 2.2μF～47μF — — 2.2μF～22μF 47μF 2.2μF～47μF 22μF～47μF 47μF Y E H Y H 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 续上表 尺寸 规格 额定电压 /UR 50V 35V 25V 1206 16V 10V 6.3V 25V 1210 16V 10V 标称电容量范围 X5R X5S/X5T 1.0μF～4.7μF — 10μF — 2.2μF/4.7μF — — — 4.7μF～22μF — 4.7μF～22μF — — 4.7μF～22μF — 22μF — 22μF～47μF — 22μF～47μF — 22μF～100μF 10μF — 10μF — 4.7μF～22μF — 4.7μF～22μF — 4.7μF～22μF — 10μF — 22μF — X7R — — — — — — — — — — — — — — — — — — — Y5V 1.0μF～4.7μF 10μF 2.2μF/4.7μF — 4.7μF～22μF 4.7μF～22μF — 4.7μF～22μF 10μF/22μF 22μF～47μF 22μF～47μF 22μF～100μF 10μF 10μF 4.7μF～22μF 4.7μF～22μF 4.7μF～22μF 10μF 22μF 厚度代码 Y L Y Y L Y O L O L O L L Q L Q R Q R 注：1）Y5V 组别采用 E6 系列，X7R、X5R 、X5S 组别采用 E12 系列。 2）对于同尺寸、材质、容量的产品，额定电压可以由高往低覆盖。 包装类型： 带式包装（标准载带圆盘包装） ，单盘最小包装数见表 4。 表4 产品尺寸规格 0402 圆盘尺寸 7” 13” 包装数(Kpcs) 10 50 材质 纸带 纸带 4) 产品厚度 B/N B/N 7” 4 纸带 D/K 0603 13” 15 纸带 D/K 7” 3 塑带 D/K 常用包装代码列表 1) 7” 4 纸带 Y 0805 7” 2 塑带 5/H 7” 3 塑带 H 7” 4 纸带 Y 1206 7” 3 塑带 O 7” 2 塑带 L 7” 2 塑带 L 1210 7” 1 塑带 Q/R 注：1）非常用包装代码见表 5 包装代码汇总表； 2）0603、0805、1206 尺寸中 T 代码 4K/盘纸带包装可以兼容塑带材质； 3）0603 尺寸中 R 代码 3K/盘塑带包装可以兼容纸带材质； 4）为推荐常用产品厚度，详细产品厚度见表 1 产品尺寸规格表。 第一次包装：每多盘物料装入包装盒。 第二次包装：将第一次包装好的包装盒装入纸质包装箱，箱内剩余空隙部位用轻质辅材填满。 以上包装形式亦可根据用户需要包装。 7” 0.5 塑带 Q/R 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 3. 技术规格和试验方法： 3.1 外观： 3.1.1 要求: 瓷体和端电极无明显伤痕。 3.1.2 试验方法: 在 10 倍显微镜下目测。 3.2 尺寸规格： 3.2.1 要求: 产品的外形和尺寸应符合图 1 及表 1 的要求。 3.2.2 试验方法：使用精度不低于 0.01 mm 的量具测量。 3.3 工作环境： 温度: -55℃～+125℃； 相对湿度: ≤95%（25℃） 大气压: 86 KPa ～106KPa 温度: -55℃～+85℃； 相对湿度: ≤95%（25℃） 大气压: 86 KPa ～106KPa 温度: -30℃～+85℃； 相对湿度: ≤95%（25℃） 大气压: 86 KPa ～106KPa X7R X5R、X5S、X5T Y5V 3.4 产品的电性能指标和试验条件： 表6 条款 1 2 3 4 项目 电容量 （C） 损耗角 正切值 （tgδ） 绝缘电 阻 （Ri） 耐电压 （WV） 电性能指标和试验条件 指标 符合标称电容量及其允许偏差范围 X7R、X5R、X5S、X5T: UR ≥25V tgδ≤1000×10-4 UR =16V tgδ≤1250×10-4 UR ≤10V tgδ≤1500×10-4 Y5V： UR ≧25V UR =16V UR ≤10V tgδ≤1000×10-4 tgδ≤1500×10-4 tgδ≤1800×10-4 Ri×C≥100s 无击穿或飞弧 试验条件 温度: 18～28℃； 相对湿度: ≤RH 80%； 测试频率： X7R、 X5R、 Y5V： 100pF ＜ C≤10µF ， f=1KHz±10%； C>10µF， f=100 或 120Hz； 测试电压: 100pF＜C≤10μF： UR>6.3V 1.0±0.2Vrms; UR≤6.3V 0.5±0.2Vrms； C>10μF 0.5±0.2Vrms 温度: 18～28℃； 相对湿度: ≤RH 80%； 施加额定电压 60±5 秒 2.5×UR t=1 分钟 充、放电电流不超过 50mA 注：2 类陶瓷电容器（X7R、X5R、Y5V）电容量测试说明：当测试电容器的初始电容量低于其允许偏差值 时，需对测试样品进行 150℃±10℃热处理 60±5 分钟，然后在室温条件下放置 24±2 小时，即去老化后再测 试其电容量。 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 3.5 产品的技术要求和试验方法： 表 7 中“试验方法”，未做具体说明时，为依据 GB/T 21041/21042 IDT IEC60384-21/22 进行。 条款 1 项目 电容量温度系数 或温度特性 表 7 产品的技术要求和试验方法 技术要求 X7R、X5R：∆C/C ≤ ±15% X5S： ∆C/C≤ ±22% X5T： -33%≤∆C/C≤+22% Y5V： -82%≤∆C/C≤+22% Y5V：-82%≤∆C/C≤+22% 2 耐焊接热 外观: 无可见损伤，端面镀层的熔蚀 （浸析）应不超过有关棱边长度的 25% 容量变化: X7R、X5R、X5S : ∆C/C≤±15%； X5T、Y5V: ∆C/C ≤ ±30% tgδ 和 Ri: 满足表 6 初始指标。 3 可焊性 上锡良好，端头润湿率大于 75% 试验方法 在 150℃、1 小时专门预处理后 放置 24 小时，分别在 θ1、25℃、 θ2 下测量电容量，符合相应的电 容量变化特性。 X5R、X5S、X5T: θ1=-55℃， θ2=85℃ Y5V： θ1=-30℃， θ2=85℃ X7R： θ1=-55℃，θ2=125℃ 150℃ 、 1 小 时 专 门 预 处理 后 放 置 24±1 小时； 将测试电容在 110～140℃预热 30～60 秒，浸入 260±5℃的锡槽中 10±1 秒，浸入深度 10mm； 然后在室温放置 24±2 小时后进行外 观检查与电性能测试。 将测试电容浸入含松香的乙醇溶液 3-5 秒， 在 80～140℃预热 30～60 秒， 浸入 235±5℃的熔融锡液 2.0±0.2 秒， 浸入深度 10mm。 外观: 无可见损伤 样品安装在试验基板上（图 a） ，如图 b 施加垂直方向的力，以 1mm/sec 的 速度弯曲 1mm，停留 5±1 秒，并测 量电容量。 c b Ø4.5 40 图 a 4 端电极的 结合强度 容量变化: X7R、X5R、X5S: ∆C/C ≤ ±10%； X5T、Y5V: ∆C/C ≤ ±30% 100 50 20 速度：1.0mm/sec 压力 R230 弯曲度≥1 45 45 容 量 测 试 仪 (Unit：mm) 图 b 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 将产品焊在试验板上，施加推力 F,10±1 秒. 5 附着力 外观: 无可见损伤。 F=5N 电容器 试验基板 外观: 无可见损伤。 6 振动 容量变化: X7R、X5R、X5S: ∆C/C≤±15%； X5T、Y5V: ∆C/C≤±20% 根据 IEC 68-2-6 试验 Fc。 样品安装在试验基板上，振幅 1.5mm，频率范围 10～55Hz，简谐振 动均匀变化，扫频周期 1 分钟，三个 方向各持续 2 小时，总计 6 小时。 tgδ 和 Ri: 满足表 6 初始指标。 外观: 无可见损伤。 容量变化: X7R、X5R、X5S: ∆C/C≤±15%； X5T、Y5V: ∆C/C≤±20% 7 温度快速变化 tgδ 和 Ri: 满足表 6 初始指标。 150℃、1 小时专门预处理后放置 24 小时； 将电容器固定在夹具上， 电容器按照 1～4 的顺序共循环 10 次， 步骤 温度(℃) 时间 1 θA 30 min 2 25 2～5 min. 3 θB 30 min 4 25 2～5 min. X7R: θA =-55℃，θB =125℃； X5R、X5S、X5T: θA=-55℃，θB=85℃； Y5V: θA=-30℃，θB=85℃； 然后在室温放置 24±2 小时后进行外 观检查与电性能测试。 外观: 无可见损伤。 容量变化: X7R、X5R、X5S: ∆C/C≤±12.5%； X5T、Y5V: ∆C/C≤±30% 损耗角正切 (tgδ): tgδ≤2×表 6 初始指标 8 稳态湿热 绝缘电阻 (Ri): Ri≥1000MΩ 或 Ri×C≥50s (UR≥25V)， 取较小者； Ri≥1000MΩ 或 Ri×C≥10s (UR≤16V)， 取较小者。 150℃、1 小时专门预处理后放置 24 小时； 测试温度: 60℃±2℃； 相对湿度: RH 90～95%； 测试时间:500 小时； 然后在室温放置 24±2 小时后进行外 观检查与电性能测试。 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 外观: 无可见损伤。 容量变化: X7R: ∆C/C≤±12.5%； X5R、X5T、X5S: ∆C/C≤±15%； Y5V: ∆C/C≤±30% 损耗角正切(tgδ): tgδ≤2×表 6 初始指标 9 潮湿负荷 绝缘电阻 (Ri): Ri≥500MΩ 或 Ri×C≥25s，取较小者。 外观: 无可见损伤 容量变化: X7R、X5R、X5S: ∆C/C≤±15%； X5T、Y5V：∆C/C≤±30% 损耗角正切(tgδ): tgδ≤2×表 6 初始指标 10 耐久性 绝缘电阻 (Ri): Ri≥1000MΩ 或 Ri×C≥50s (UR≥25V)， 取较小者； Ri≥1000MΩ 或 Ri×C≥10s (UR≤16V)， 取较小者。 4. 包装、运输、贮存： 4.1 包装： 4.1.1 包装类型： 带式包装（标准载带圆盘包装） ，单盘最小包装数见表 4。 150℃、1 小时专门预处理（X7R、 X5R、X5S、Y5V） ；然后在室温放置 24±2 小时后进行外观检查与电性能 测试。 根据 JIS-C-5102 9.9 条进行试验。 产品按上限温度、额定电压 1 小时进 行前处理，然后在室温放置 24±2 小 时后进行外观检查与电性能测试。 测试温度：60±2℃； 相对湿度：RH 90～95%； 测试电压：1.0×UR； 测试时间：500 小时； 充、放电电流不超过 50mA；然后在 室温放置 24±2 小时后进行外观检查 与电性能测试。 （100nF 及以上容量产品，从试验箱 取出后进行 150℃、1 小时专门预处 理后室温放置 24±2 小时测试电性 能） 测试温度： 125℃（X7R）或 85℃ （X5R、X5S、X5T、Y5V） 测试时间：1000 小时 测试电压：1.5×UR 其中以下规格按 1.0×UR 0402 Cp≥1.0µF UR≥6.3V 0603 Cp ≥1.0µF UR≥16V Cp>10µF UR≥6.3V 0805 Cp≥10µF UR≥6.3V 1206 Cp≥10µF UR≥6.3V 然后在室温放置 24±2 小时后进行外 观检查与电性能测试。（X5R≥1.0μF 从试验箱取出后进行 150℃ 1 小时热 处理后放置 24±4 测试电性能） 。 （100nF 及以上容量产品，从试验箱 取出后进行 150℃、1 小时专门预处 理后室温放置 24±2 小时测试电性 能） 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 4.1.2 载带尺寸： 4.0±0.1 1.5±0.1 2.0±0.05 1.75±0.05 1.10（Max） A F 上盖带 W P 图 2 载带 表 8 载带尺寸 产品尺寸代码 标 记 0402 0603 0805 1206 1210 尺寸（单位: mm） A （方孔宽度） 0.70±0.10 1.00±0.20 1.60±0.20 2.00±0.20 3.00±0.20 B （方孔长度） 1.20±0.10 1.80±0.20 2.40±0.20 3.60±0.20 3.60±0.20 F （定位孔和方孔的中心距离） 3.50±0.05 3.50±0.05 3.50±0.05 3.50±0.05 3.50±0.05 P （方孔间距） 2.00±0.10 4.00±0.10 4.00±0.10 4.00±0.10 4.00±0.10 W （载带宽度） 8.00±0.20 8.00±0.20 8.00±0.20 8.00±0.20 8.00±0.20 4.1.3 圆盘尺寸 图3 圆盘 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 表 9 圆盘尺寸 圆盘尺寸 A/mm B/mm C/mm E/mm H/mm 7″ Φ178±2.0 Φ60±2.0 Φ13±1.0 4±1.0 9.5±1.0 13″ Φ330±2.0 Φ100±2.0 Φ13±1.0 3±1.0 10±1.0 4.1.4 载带规格: Trailer Workers Empty Unseal Feeding direction 4.1.5 载带性能: 4.1.5.1 载带和上盖带的强度： a. 载带 载带在伸直状态下应该能经受 1.02kg 的压力。 b. 上盖带 上盖带应该能经受 1.02kg 的压力。 4.1.5.2 上盖带剥离强度： 除非有特殊规定，上盖带以 300mm/min 的速度，0~15°的角度（如下图）剥离载带时，剥离强度应 该在 10.2~71.4 gf 之间。 上盖带拉开方向 上盖带 载带 拉开方向 下盖带 广东微容电子科技有限公司 GUANGDONG VIIYONG ELECTRONIC TECHNOLOGY CO., LTD. 4.2 运输： 包装的产品适应现代交通工具运输，但产品在运输过程中要防止雨淋和酸碱腐蚀，不得重力抛掷和猛 力挤压。 4.3 贮存： 贮存周期： X7R、X5R、X5S、X5T 及 Y5V 材料类产品贮存周期为 12 个月，超过 12 个月需重新提交 检验。 贮存条件：温度：小于 35℃ 相对湿度：小于 RH70％
